Калибровка и поверка пирометров на промышленных объектах

Оглавление

• 1. Введение
• 2. Правовая и метрологическая основа контроля средств измерений температуры
• 3. Отличия калибровки и поверки пирометров
• 4. Необходимость выполнения поверки и калибровки на промышленных объектах
• 5. Принцип действия инфракрасных пирометров и факторы, влияющие на точность измерений
• 6. Оборудование и средства для выполнения поверки и калибровки
• 7. Методика проведения поверки инфракрасных пирометров
• 8. Особенности поверки и калибровки различных моделей пирометров из промышленного сегмента
• 9. Типичные источники погрешностей и неисправности пирометров в условиях промышленной эксплуатации
• 10. Организация метрологического обеспечения поверки и калибровки на предприятии
• 11. Заключение

1. Введение

В современных условиях промышленного производства точный и оперативный контроль температуры поверхностей оборудования, технологических сред и конструкций является одним из важнейших элементов обеспечения безопасности, надёжности и экономической эффективности. Нарушения температурных режимов приводят к преждевременному износу узлов, аварийным остановкам, повышенному энергопотреблению и, в ряде случаев, к серьёзным инцидентам, включая возгорания и взрывы.

Инфракрасные пирометры (бесконтактные термометры) позволяют решать эти задачи без остановки оборудования и без риска для персонала. Они измеряют температуру по интенсивности инфракрасного излучения поверхности. Современные промышленные модели, такие как RGK PL-12 с диапазоном от −50 до +550 °C или МЕГЕОН 16900 с расширенным верхним пределом до +950 °C, обеспечивают высокую скорость получения результата — около 500 мс — и оснащены удобными функциями: лазерным целеуказателем, подсветкой дисплея и автоматическим удержанием показаний.

Однако даже самый качественный прибор со временем может терять точность из-за старения сенсора, загрязнения оптики, механических воздействий или изменений условий эксплуатации. Поэтому регулярная поверка и калибровка становятся не просто рекомендацией, а необходимым условием достоверности измерений.

Преимущества бесконтактных измерений температуры на промышленных объектах

• Безопасность — отсутствие контакта с горячими, движущимися или потенциально опасными поверхностями.
• Высокая скорость — результат доступен менее чем за секунду, что важно при обходах и диагностике большого количества точек.
• Возможность измерения труднодоступных и удалённых объектов без остановки технологического процесса.
• Минимальное влияние на объект измерения — нет теплопередачи и загрязнения.
• Удобство в полевых условиях — компактные модели с эргономичным корпусом и питанием от стандартных батареек типа «Крона» или AAA.

Риски использования приборов с неконтролируемой точностью

• Пропуск перегрева контактных соединений в распределительных устройствах, что может привести к дуговым разрядам и пожарам.
• Несвоевременное обнаружение повышенной температуры подшипников и редукторов, вызывающее внеплановые остановки производства.
• Нарушение технологических режимов в химической и металлургической промышленности, приводящее к браку продукции.
• Невозможность использования результатов измерений в официальной документации и при взаимодействии с надзорными органами.
• Увеличение затрат на ремонт и простои из-за позднего выявления дефектов.

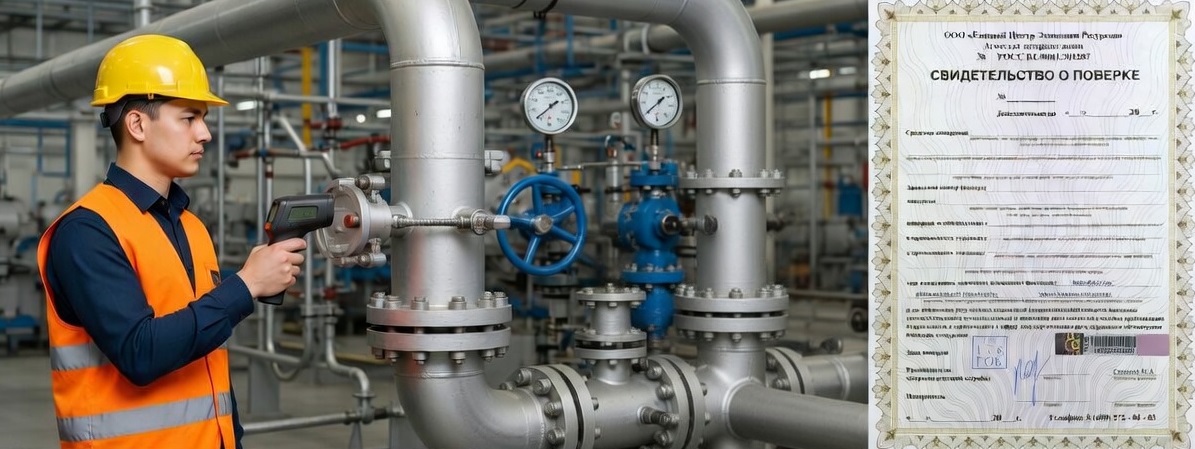

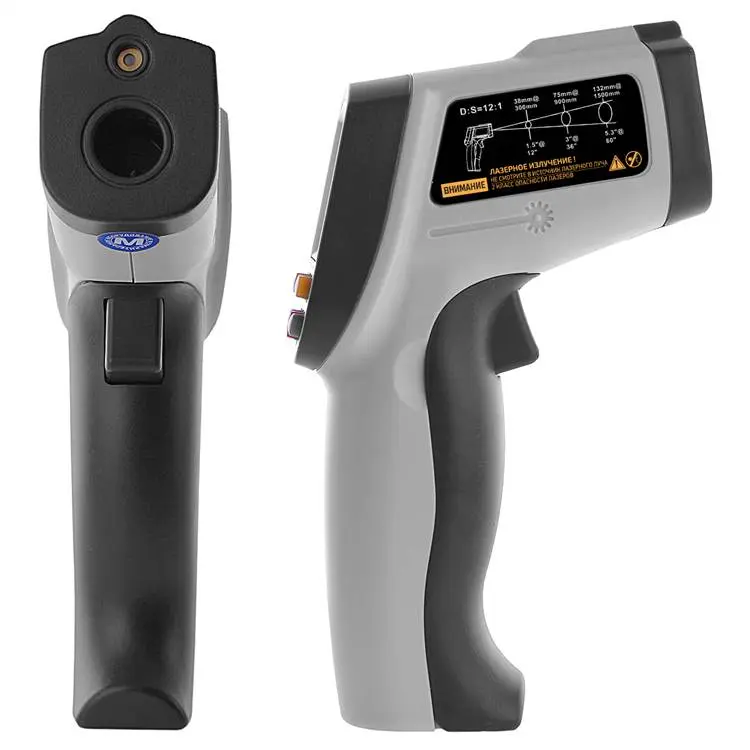

Оптическое разрешение прибора напрямую влияет на точность позиционирования зоны измерения. У большинства современных промышленных пирометров оно составляет 12:1. Это означает, что диаметр пятна измерения \( d \) на расстоянии \( D \) от объекта рассчитывается по формуле:

\( d = \frac{D}{12} \)

Например, на расстоянии 1,2 м диаметр контролируемой зоны составит 100 мм. У моделей с разрешением 8:1 (отдельные модификации RGK PL-8) пятно будет больше, что необходимо учитывать при работе с малогабаритными элементами.

Ещё один критически важный параметр — коэффициент излучения поверхности \( \varepsilon \). Для большинства промышленных материалов (окрашенный металл, бетон, резина, окислившиеся поверхности) он находится в диапазоне 0,80–0,95. Полированные металлы и некоторые пластики имеют значительно более низкие значения. Приборы с настраиваемым коэффициентом излучения в диапазоне 0,1–1,0 (RGK PL-12, МЕГЕОН 16801, МЕГЕОН 16750 и др.) позволяют адаптировать измерения под конкретный материал и получать достоверные результаты.

2. Правовая и метрологическая основа контроля средств измерений температуры

Метрологическое обеспечение измерительных приборов в Российской Федерации регулируется Федеральным законом от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений». Согласно этому документу, средства измерений, предназначенные для применения в сфере государственного регулирования обеспечения единства измерений (ГРОЕИ), подлежат обязательной поверке.

Поверка подразделяется на:

• первичную — проводится до ввода средства измерений в эксплуатацию, а также после ремонта или импорта;
• периодическую — выполняется через установленные интервалы времени в процессе эксплуатации.

Поверку вправе осуществлять только юридические лица и индивидуальные предприниматели, аккредитованные в национальной системе аккредитации на проведение поверки средств измерений. Результаты поверки оформляются свидетельством о поверке, которое имеет официальную юридическую силу и признаётся надзорными органами.

Для пирометров, внесённых в Федеральный информационный фонд по обеспечению единства измерений, межповерочный интервал устанавливается в описании типа и чаще всего составляет 1 год. Многие промышленные модели (в частности, серия RGK PL) поставляются с первичной поверкой и внесением данных в систему «Аршин».

Когда поверка пирометров становится обязательной или крайне желательной на промышленных объектах

• Измерения используются для подтверждения соблюдения требований промышленной безопасности на опасных производственных объектах.
• Результаты измерений включаются в официальные акты, протоколы, отчёты для Ростехнадзора, энергоснабжающих организаций или страховых компаний.
• Прибор применяется в составе систем технического диагностирования и мониторинга состояния оборудования.
• Контроль температуры выполняется в рамках энергетических обследований и программ повышения энергоэффективности.
• На предприятии действует собственная система менеджмента качества или метрологического обеспечения, требующая прослеживаемости измерений.

Даже если конкретная модель пирометра формально не входит в перечень обязательных для поверки, многие предприятия проводят её добровольно. Это позволяет получать юридически значимые результаты и снижать риски при проверках и расследовании инцидентов.

3. Отличия калибровки и поверки пирометров

Калибровка и поверка — две близкие по цели, но разные по статусу и порядку проведения процедуры. Понимание различий позволяет правильно организовать метрологическое обеспечение на предприятии и избежать как излишних затрат, так и правовых рисков.

Поверка даёт официальное подтверждение того, что пирометр соответствует заявленным метрологическим характеристикам и может использоваться для измерений, имеющих правовые последствия. Калибровка позволяет определить действительные значения погрешности в конкретных точках диапазона и при необходимости скорректировать показания прибора или внести поправки в результаты измерений.

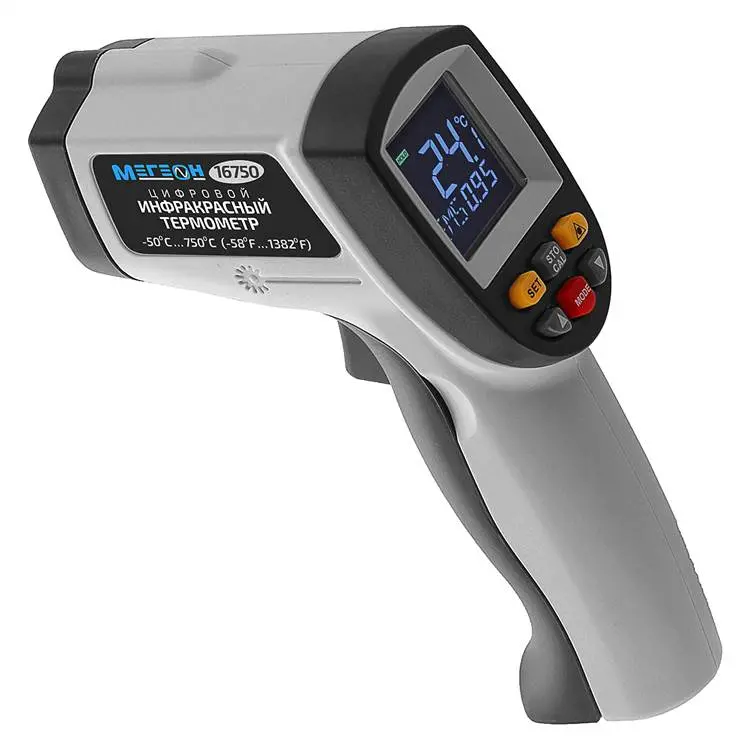

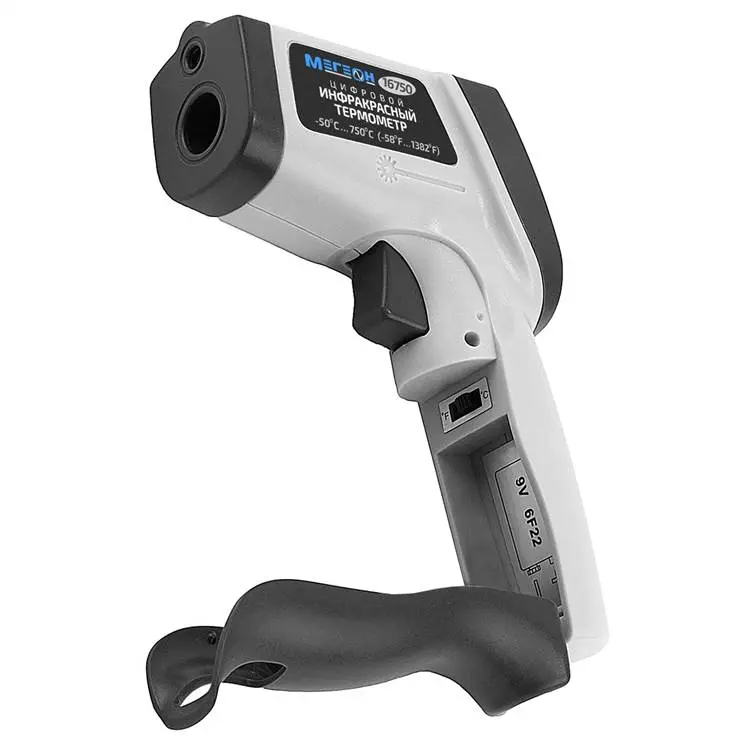

На практике многие предприятия сочетают обе процедуры: проводят обязательную поверку в аккредитованной лаборатории с установленной периодичностью, а между поверками выполняют внутреннюю калибровку или контрольные проверки с помощью эталонных источников для подтверждения стабильности характеристик. Такой подход особенно удобен для моделей с расширенными функциями — наличием памяти измерений, цветным дисплеем или возможностью записи данных (например, МЕГЕОН 16750, МЕГЕОН 16950, RGK PL-12), где важно не только точное значение температуры, но и прослеживаемость результатов.

Выбор между калибровкой и поверкой зависит от назначения измерений, требований внутренних регламентов предприятия и необходимости придания результатам официального статуса. В большинстве случаев для промышленных объектов, где температура контролируется в рамках обеспечения безопасности и качества, приоритет отдаётся поверке.

4. Необходимость выполнения поверки и калибровки на промышленных объектах

На промышленных предприятиях инфракрасные пирометры применяются ежедневно для диагностики состояния оборудования, контроля технологических процессов и обеспечения промышленной безопасности. От точности их показаний напрямую зависит предотвращение аварий, сокращение простоев и соблюдение требований нормативных документов. Регулярная поверка и калибровка позволяют гарантировать, что прибор сохраняет заявленные метрологические характеристики на протяжении всего срока эксплуатации.

В условиях реального производства пирометры подвергаются воздействию вибрации, перепадов температур, запылённости и механических нагрузок. Даже высококачественные модели с оптическим разрешением 12:1 и быстрым временем отклика около 500 мс, такие как RGK PL-12 или МЕГЕОН 16801, могут со временем демонстрировать дрейф показаний. Без своевременной поверки это приводит к систематическим ошибкам, которые накапливаются и искажают картину состояния оборудования.

Ключевые сферы применения, где поверка и калибровка особенно критичны

• Энергетика и электроэнергетика — контроль температуры шин, контактных соединений, трансформаторов и распределительных устройств. Перегрев даже на 10–15 °C может привести к дуговым разрядам и пожарам.
• Металлургия и машиностроение — мониторинг температуры подшипников, редукторов, печей и прокатных станов. Своевременное выявление аномалий предотвращает дорогостоящие поломки.
• Химическая и нефтегазовая промышленность — контроль трубопроводов, теплообменников и реакторов. Неточные измерения могут нарушить технологический режим и создать взрывоопасные ситуации.
• Системы отопления, вентиляции и кондиционирования (ОВКВ) на крупных объектах — диагностика котлов, радиаторов и воздуховодов для обеспечения энергоэффективности и пожарной безопасности.
• Производственные линии и конвейеры — контроль температуры движущихся элементов и нагревательных зон без остановки процесса.

Практические последствия отсутствия регулярной поверки и калибровки

• Пропуск начальной стадии перегрева оборудования, приводящий к внезапным остановкам и убыткам от простоя.
• Невозможность использования результатов измерений в официальных отчётах и при взаимодействии с надзорными органами.
• Повышенный риск аварийных ситуаций на объектах повышенной опасности.
• Снижение доверия к данным внутреннего технического контроля и аудита.
• Дополнительные затраты на внеплановый ремонт и замену узлов, которые можно было предотвратить на ранней стадии.

Многие предприятия внедряют систему планово-предупредительного контроля, в рамках которой поверенные пирометры с первичной поверкой и межповерочным интервалом 1 год становятся обязательным инструментом. Модели с функцией памяти измерений (30 ячеек у МЕГЕОН 16700 и RGK PL-12) позволяют фиксировать результаты для последующего анализа и составления отчётов, однако юридическую силу эти данные приобретают только при наличии действующего свидетельства о поверке.

5. Принцип действия инфракрасных пирометров и факторы, влияющие на точность измерений

Инфракрасный пирометр измеряет температуру поверхности по интенсивности теплового излучения объекта в инфракрасном диапазоне длин волн. Большинство промышленных моделей работают в спектральном диапазоне 8–14 мкм, где атмосфера относительно прозрачна и влияние водяного пара минимально. Прибор фокусирует излучение на чувствительном элементе (пироэлектрическом или термопарном сенсоре) и преобразует сигнал в показания температуры с учётом заданного коэффициента излучения.

Основной физический принцип — зависимость интенсивности излучения от температуры по закону Стефана–Больцмана (для интегрального излучения) и закону Планка (для спектрального). На практике пирометры используют упрощённые алгоритмы с поправкой на коэффициент излучения \( \varepsilon \). Значение \( \varepsilon \) показывает, насколько поверхность излучает по сравнению с идеальным чёрным телом (\( \varepsilon = 1 \)). Для большинства промышленных поверхностей (окрашенный металл, бетон, окислившаяся сталь) \( \varepsilon \) находится в пределах 0,80–0,95. Полированные металлы и некоторые пластмассы имеют значительно более низкие значения.

Современные приборы позволяют пользователю вручную задавать коэффициент излучения. В моделях RGK PL-12, МЕГЕОН 16801, МЕГЕОН 16750 и аналогичных диапазон настройки составляет 0,1–1,0. Это даёт возможность адаптировать измерения под конкретный материал и существенно повысить точность.

Основные факторы, влияющие на точность измерений инфракрасным пирометром

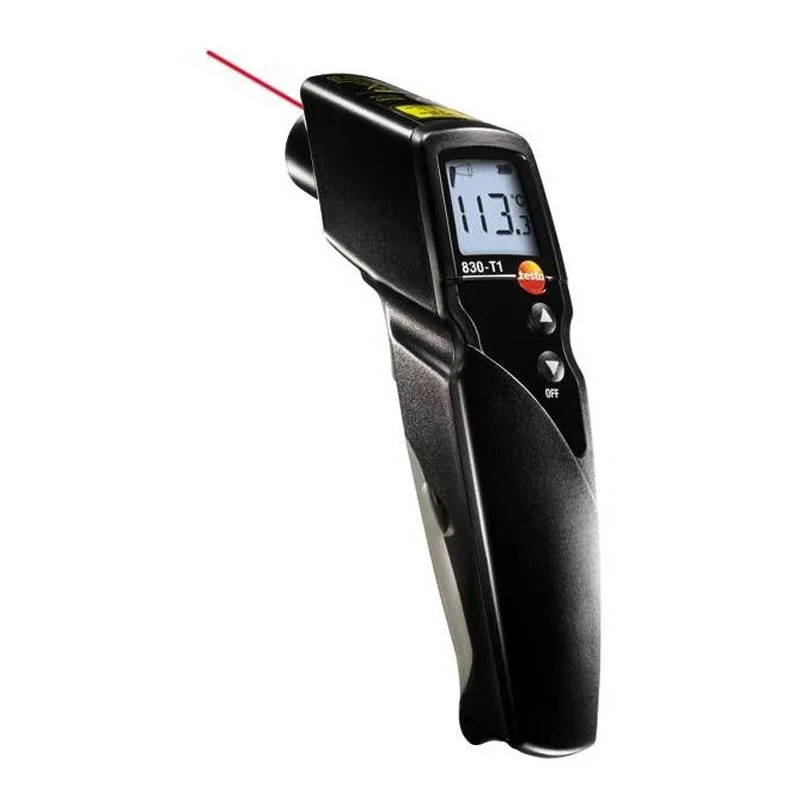

Лазерный целеуказатель (класс 2 у большинства моделей) значительно облегчает точное наведение на зону измерения, особенно при работе с малыми объектами или на расстоянии. Функции автоматического удержания показаний (Data Hold) и быстрого отключения питания (через 10–15 секунд бездействия) повышают удобство и экономят ресурс батареи, но не заменяют метрологической поверки прибора.

В инструкциях к приборам (например, RGK PL-12) подчёркивается важность соблюдения условий эксплуатации и хранения: температура 0…50 °C при работе и −20…60 °C при хранении, относительная влажность в заданных пределах. Нарушение этих условий ускоряет дрейф характеристик и делает регулярную поверку ещё более необходимой.

6. Оборудование и средства для выполнения поверки и калибровки

Поверка и калибровка инфракрасных пирометров требуют специального эталонного оборудования, обеспечивающего воспроизведение стабильных и известных температурных точек. Основным средством является чернотельный излучатель (blackbody calibrator) — устройство с высокой степенью чёрноты (коэффициент излучения обычно 0,98–0,99), имитирующее идеальное излучение абсолютно чёрного тела.

Для поверки промышленных пирометров используются чернотельные источники с диапазоном температур, перекрывающим рабочий диапазон прибора. Для моделей с верхним пределом +550 °C (RGK PL-12, МЕГЕОН 16801) достаточно источников до +600…700 °C. Для расширенных диапазонов до +950 °C (МЕГЕОН 16900, МЕГЕОН 16950) применяют высокотемпературные blackbody калибраторы.

Основное оборудование, применяемое при поверке и калибровке пирометров

• Чернотельные излучатели (blackbody calibrators) с цифровым управлением температурой и встроенным контролем стабильности.
• Эталонные контактные термометры (платиновые термометры сопротивления или термопары) высокой точности для контроля температуры излучателя.
• Термостаты и калибровочные печи для создания и поддержания заданных температурных точек.
• Климатические камеры для проверки влияния температуры окружающей среды на показания пирометра.
• Измерительные приборы сравнения (эталонные пирометры) с более высокой точностью.
• Программно-аппаратные комплексы для автоматизированной обработки результатов и формирования протоколов.

Поверка выполняется в аккредитованных лабораториях при строго контролируемых условиях: температура воздуха обычно 20 ± 2 °C, относительная влажность 30–80 %, отсутствие вибраций и сквозняков. Прибор устанавливают на специальном штативе на рекомендуемом расстоянии от излучателя, наводят лазерный указатель в центр пятна и проводят серию измерений в нескольких точках диапазона (например, −20 °C, 0 °C, 100 °C, 300 °C, 500 °C в зависимости от модели).

Для моделей с настраиваемым коэффициентом излучения поверка чаще всего проводится при значении \( \varepsilon = 0{,}95 \) или в соответствии с утверждённой методикой для данного типа средства измерений. Результаты сравниваются с показаниями эталонного оборудования, рассчитывается погрешность и делается вывод о пригодности прибора.

Калибровка может выполняться как в лаборатории, так и с использованием портативных калибраторов непосредственно на предприятии. Это удобно для промежуточного контроля между периодическими поверками. Однако для получения официального свидетельства о поверке прибор всё равно необходимо передавать в аккредитованную организацию.

Современные промышленные пирометры, оснащённые памятью измерений и цветным дисплеем (МЕГЕОН 16750, МЕГЕОН 16950), после поверки позволяют не только получать точные данные, но и документировать результаты для внутреннего учёта и отчётности. Регулярная поверка и калибровка всего парка приборов на предприятии обеспечивает единство измерений и снижает общие риски эксплуатации оборудования.

7. Методика проведения поверки инфракрасных пирометров

Поверка инфракрасных пирометров выполняется в строгом соответствии с утверждёнными методиками поверки для конкретного типа средства измерений. Процедура направлена на подтверждение соответствия метрологических характеристик прибора требованиям, установленным при утверждении типа. Работы проводятся только в аккредитованных лабораториях с использованием прослеживаемого эталонного оборудования.

Основные этапы поверки инфракрасного пирометра

1. Внешний осмотр и проверка комплектности. Оценивается состояние корпуса, оптики, лазерного указателя, дисплея, кнопок управления и элементов питания. Проверяется наличие руководства по эксплуатации и других принадлежностей.
2. Опробование и проверка работоспособности. Включает включение прибора, проверку функций лазерного целеуказателя, подсветки дисплея, режима удержания показаний (Data Hold), автоматического отключения питания, а также переключения единиц измерения (°C/°F) при наличии такой возможности.
3. Определение метрологических характеристик. Выполняется измерение температуры в нескольких контрольных точках диапазона на чернотельном излучателе. Для большинства промышленных моделей контрольные точки выбирают в начале, середине и конце рабочего диапазона (например, −20 °C, 100 °C, 300 °C, 500 °C).
4. Обработка результатов измерений. Рассчитывается абсолютная и относительная погрешность в каждой точке, сравнивается с допускаемыми значениями, указанными в описании типа.
5. Оформление результатов. При положительных результатах выдаётся свидетельство о поверке с указанием межповерочного интервала (чаще всего 1 год). При отрицательных результатах прибор признаётся непригодным и не допускается к эксплуатации.

Для моделей с настраиваемым коэффициентом излучения поверка обычно проводится при значении \( \varepsilon = 0{,}95 \). У приборов с фиксированным коэффициентом излучения (например, некоторые модификации с разрешением 8:1) проверка выполняется при заводском значении. Дополнительно может проверяться влияние изменения коэффициента излучения на показания, если это предусмотрено методикой.

8. Особенности поверки и калибровки различных моделей пирометров из промышленного сегмента

Промышленные пирометры различаются по диапазону измерений, оптическому разрешению, наличию дополнительных функций и способу задания коэффициента излучения. Эти различия влияют на объём и особенности процедуры поверки.

Модели с фиксированным коэффициентом излучения (часто \( \varepsilon = 0{,}95 \)) и оптическим разрешением 8:1, предназначенные для бытового и полупрофессионального использования, требуют менее сложного оборудования для поверки. Их диапазон обычно ограничен −30…+260 °C, поэтому для верификации достаточно стандартных низко- и среднетемпературных чернотельных излучателей.

Профессиональные модели с настраиваемым коэффициентом излучения в диапазоне 0,1–1,0, оптическим разрешением 12:1 и расширенным диапазоном до +550 °C или +950 °C (такие как RGK PL-12, МЕГЕОН 16801, МЕГЕОН 16900) поверяются с использованием более широкого набора температурных точек и иногда с проверкой при нескольких значениях \( \varepsilon \). Наличие памяти на 30 измерений и цветного дисплея у ряда моделей (МЕГЕОН 16750, МЕГЕОН 16950) не влияет на саму процедуру метрологической поверки, но повышает удобство последующей эксплуатации и документирования результатов.

Высокотемпературные модели (до +950 °C) требуют специальных чернотельных излучателей, способных стабильно работать при высоких температурах. Для них особенно важно соблюдать рекомендованное расстояние и угол визирования, так как погрешность на верхнем пределе диапазона обычно указывается в процентах от измеряемого значения.

9. Типичные источники погрешностей и неисправности пирометров в условиях промышленной эксплуатации

В реальных условиях промышленных объектов пирометры подвергаются воздействиям, которые могут привести к появлению дополнительных погрешностей или выходу прибора из строя. Большинство неисправностей можно предотвратить правильной эксплуатацией и своевременным техническим обслуживанием.

Профилактические меры для снижения риска неисправностей

• Регулярная очистка оптики и лазерного окна мягкой безворсовой тканью (согласно рекомендациям руководства по эксплуатации).

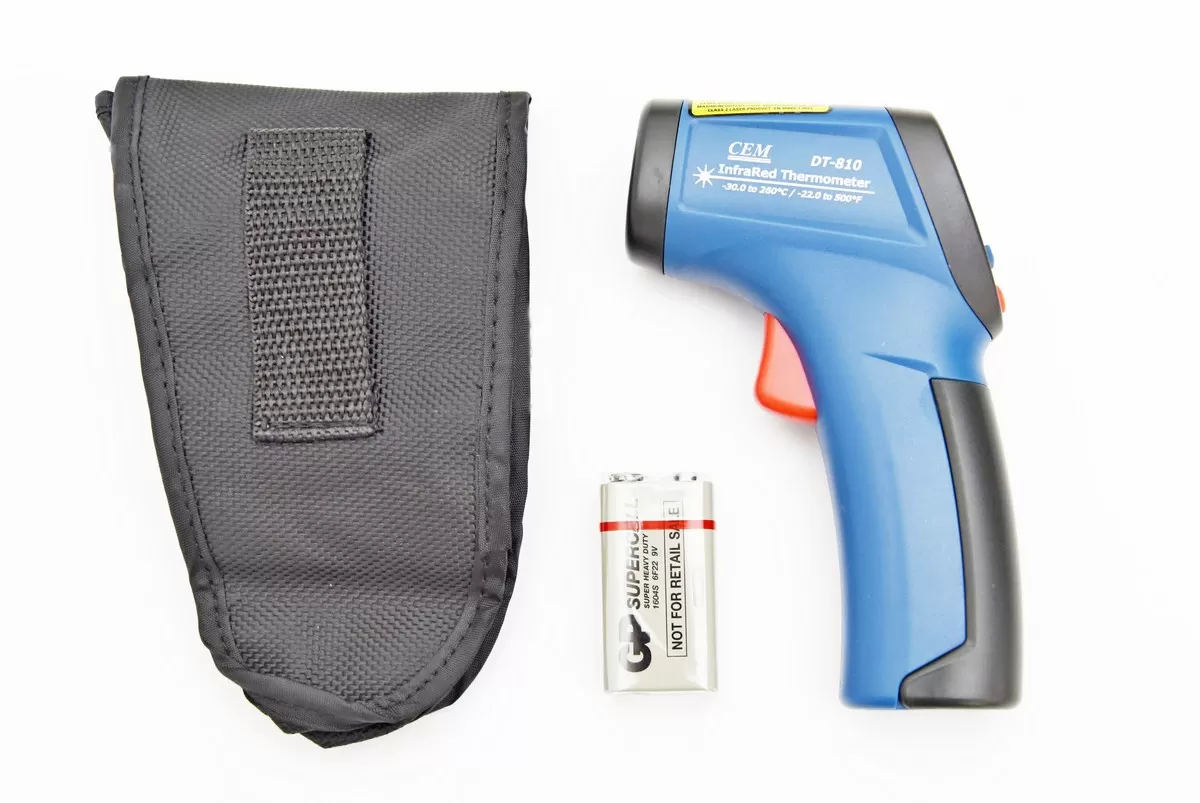

• Хранение прибора в защитном чехле или кейсе при температуре −20…+60 °C и влажности не выше 80 %.
• Контроль заряда батареи перед каждым использованием и использование качественных элементов питания.
• Соблюдение рекомендуемого расстояния до объекта и угла визирования.
• Проведение внутренней калибровки или контрольных проверок между плановыми поверками.
• Своевременная передача прибора на поверку в аккредитованную лабораторию по утверждённому графику.

Большинство современных промышленных пирометров оснащены функцией автоматического отключения питания (через 10–15 секунд бездействия). Эта функция продлевает срок службы батареи, но не защищает от дрейфа метрологических характеристик. Только регулярная поверка гарантирует, что прибор продолжает соответствовать заявленной точности.

10. Организация метрологического обеспечения поверки и калибровки на предприятии

Эффективная организация метрологического обеспечения позволяет предприятию минимизировать риски, связанные с неточными измерениями, и соблюдать требования законодательства. Система должна охватывать весь жизненный цикл прибора — от закупки до списания.

Основные элементы системы метрологического обеспечения

• Ведение реестра (картотеки) всех пирометров с указанием заводских номеров, даты последней поверки, межповерочного интервала и ответственного лица.
• Разработка и утверждение графика поверки с учётом межповерочных интервалов (обычно 1 год для промышленных моделей).
• Выбор аккредитованной лаборатории или регионального центра метрологии для проведения поверок.
• Организация внутренней калибровки или контрольных проверок между плановыми поверками с использованием портативных калибраторов.
• Обучение персонала правилам эксплуатации, хранения и подготовки приборов к поверке.
• Ведение документации: журналы учёта, протоколы калибровки, свидетельства о поверке, акты о непригодности.

При закупке новых приборов рекомендуется отдавать предпочтение моделям, уже внесённым в Федеральный информационный фонд по обеспечению единства измерений и поставляемым с первичной поверкой. Это сокращает время ввода в эксплуатацию и обеспечивает немедленную юридическую значимость результатов измерений.

На крупных предприятиях целесообразно создавать собственную метрологическую службу или заключать долгосрочные договоры с аккредитованными организациями на обслуживание всего парка средств измерений. Такой подход позволяет планировать затраты и минимизировать простои оборудования, связанного с отсутствием поверенных приборов.

11. Заключение

Калибровка и поверка инфракрасных пирометров являются неотъемлемой частью системы обеспечения промышленной безопасности, качества продукции и эффективной эксплуатации оборудования. Регулярное проведение этих процедур позволяет своевременно выявлять отклонения в работе техники, предотвращать аварийные ситуации и снижать экономические потери от простоев.

Соблюдение требований Федерального закона от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений», использование поверенных приборов и организация системного метрологического контроля дают предприятию уверенность в достоверности получаемых данных. Современные промышленные пирометры с широким функционалом, настраиваемым коэффициентом излучения и памятью измерений становятся надёжным инструментом только тогда, когда их метрологические характеристики подтверждены официально.

Внедрение комплексного подхода к поверке и калибровке — от выбора прибора до ведения документации — позволяет не только соответствовать нормативным требованиям, но и существенно повысить уровень технического контроля на производстве.

Для обеспечения точного и надёжного контроля температуры на вашем промышленном объекте вы можете купить современный инфракрасный пирометр по доступной цене с возможностью первичной поверки. Это поможет минимизировать риски и повысить эффективность технического обслуживания оборудования.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
