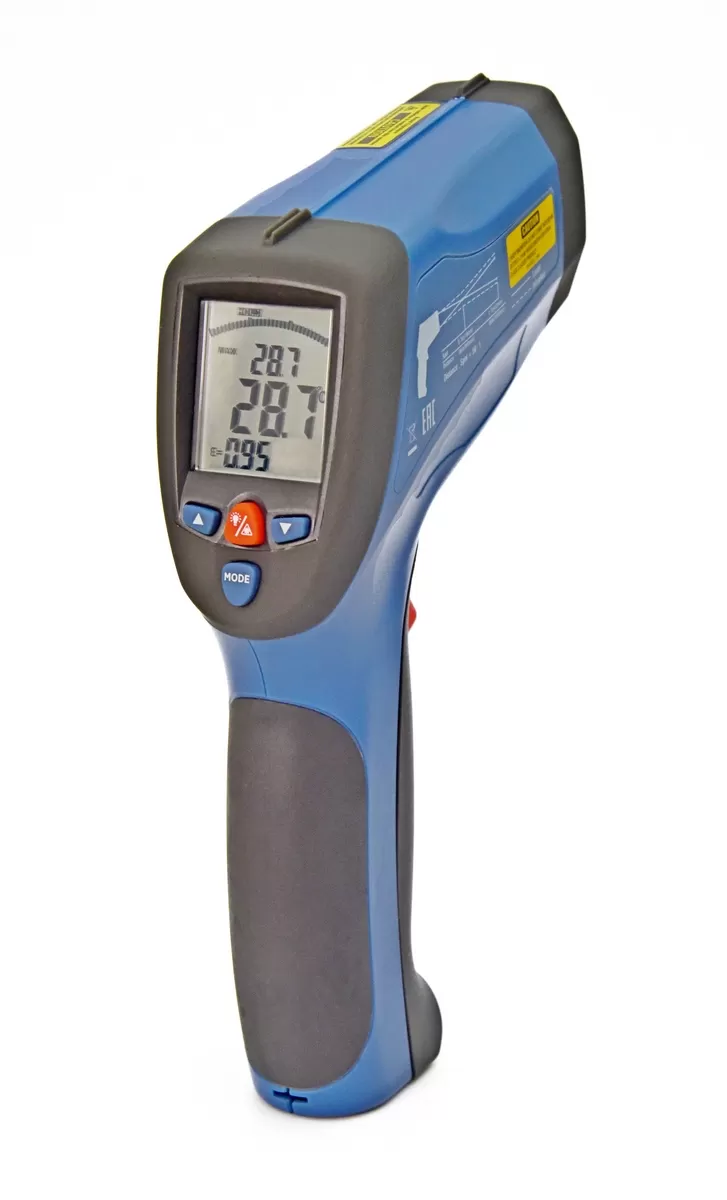

Лазерный пирометр в производственных условиях: особенности целеуказателя

Оглавление

1. Введение
2. Принцип работы лазерного целеуказателя в инфракрасных пирометрах
3. Оптическое разрешение (D:S) и роль целеуказателя
4. Типы лазерных целеуказателей и их применимость в производстве
5. Особенности целеуказателей в конкретных моделях пирометров
6. Практическое применение в производственных условиях
7. Безопасность использования лазерных целеуказателей
8. Рекомендации по выбору пирометра с учётом особенностей целеуказателя
9. Заключение

1. Введение

В современных производственных условиях точный и оперативный контроль температуры оборудования является одним из важнейших факторов обеспечения безопасности технологических процессов, снижения рисков аварий и повышения эффективности работы предприятия. Контактные методы измерения температуры часто оказываются неприменимыми: они требуют остановки агрегатов, создают опасность для персонала при работе с горячими поверхностями, движущимися элементами или объектами, находящимися под напряжением.

Лазерные пирометры позволяют выполнять бесконтактное измерение температуры поверхностей на расстоянии. Однако достоверность получаемых данных во многом определяется качеством наведения прибора на контролируемую зону. Именно поэтому лазерный целеуказатель превратился из вспомогательной опции в критически важный элемент конструкции промышленного пирометра.

В профессиональных моделях, предназначенных для эксплуатации на производственных объектах, производители особое внимание уделяют конструкции и функциональности лазерного указателя. Это позволяет специалистам служб эксплуатации, энергетиков и работников технического контроля получать точные результаты даже в сложных условиях — при измерении температуры малых деталей, удалённых объектов или элементов, расположенных в опасных зонах.

Почему лазерный целеуказатель особенно важен именно в производстве

• Обеспечивает точное позиционирование зоны измерения на небольших и труднодоступных объектах (контакты в распределительных щитах, подшипники, трубопроводы малого диаметра).
• Позволяет работать на безопасном расстоянии от горячих, движущихся или потенциально опасных поверхностей.
• Снижает вероятность ошибок измерения, вызванных неправильным наведением прибора.
• Обеспечивает комфортную работу в условиях недостаточной освещённости цехов, подстанций и технологических помещений.
• Повышает производительность труда при проведении массовых обследований оборудования.

2. Принцип работы лазерного целеуказателя в инфракрасных пирометрах

Инфракрасный пирометр регистрирует тепловое излучение объекта в невидимом для человеческого глаза диапазоне длин волн (обычно 8–14 мкм). Оптическая система прибора собирает излучение с определённой площади поверхности — так называемого пятна измерения. Поскольку это излучение невидимо, оператор не может визуально определить, на какую именно область направлен датчик.

Лазерный целеуказатель решает эту задачу, проецируя на поверхность объекта видимый лазерный луч (чаще всего красного цвета), который служит точкой отсчёта. Луч выровнен с оптической осью инфракрасного датчика, поэтому указывает центр зоны измерения.

В зависимости от конструкции прибора лазерный целеуказатель может быть:

• одноточечным — проецирует одну точку в центре пятна измерения;
• двойным — формирует две точки, между которыми визуально определяется примерный размер зоны измерения на заданном расстоянии;
• многоточечным или круговым — очерчивает границы пятна измерения для более точного понимания его формы и размера.

В промышленных пирометрах, таких как RGK PL-12, реализован двойной лазерный целеуказатель. Это решение позволяет оператору не только точно навести прибор, но и примерно оценить диаметр пятна измерения непосредственно во время работы, что особенно полезно при контроле объектов сложной формы.

Лазерный диод в большинстве современных пирометров относится к классу 2 по классификации лазерной безопасности. Такой лазер считается безопасным для зрения при кратковременном случайном воздействии, однако требует соблюдения элементарных правил эксплуатации.

3. Оптическое разрешение (D:S) и роль целеуказателя

Одной из важнейших характеристик инфракрасного пирометра является оптическое разрешение, обозначаемое как D:S (Distance to Spot size ratio) — соотношение расстояния до объекта и диаметра пятна измерения. Этот параметр показывает, насколько точно прибор «видит» температуру на определённом удалении.

Диаметр пятна измерения рассчитывается по формуле:

где:

• \( S \) — диаметр пятна измерения;
• \( D \) — расстояние от пирометра до объекта;
• \( k \) — оптическое разрешение (например, 12 или 8).

Лазерный целеуказатель всегда указывает центр этого пятна. Для получения достоверных показаний измеряемый объект должен полностью заполнять зону измерения. Если объект меньше пятна, прибор усредняет температуру по большей площади, включая фон, и результат становится неточным.

Примеры зависимости диаметра пятна от расстояния

В производственных условиях знание этой зависимости критически важно. Например, при проверке температуры контактов в распределительном шкафу или подшипника электродвигателя неправильное наведение может привести к существенной погрешности. Лазерный целеуказатель помогает оператору визуально контролировать, чтобы контролируемый элемент находился в центре пятна и полностью его заполнял.

Модели с высоким оптическим разрешением (12:1 и выше) в сочетании с качественным лазерным указателем позволяют уверенно работать на большем расстоянии, сохраняя при этом точность измерений. Это особенно актуально при обследовании оборудования, расположенного на высоте, за ограждениями или в зонах с ограниченным доступом.

4. Типы лазерных целеуказателей и их применимость в производстве

Лазерный целеуказатель в инфракрасных пирометрах может быть реализован в нескольких конструктивных вариантах. Выбор типа напрямую влияет на удобство работы и точность измерений в конкретных производственных условиях. Рассмотрим основные виды целеуказателей и их практическую ценность.

Одноточечный лазерный указатель

Самый распространённый и простой вариант. Прибор проецирует одну видимую точку точно в центр зоны измерения. Такой указатель отличается высокой надёжностью, низким энергопотреблением и доступной стоимостью. Он хорошо справляется с задачами, где объект измерения имеет достаточные размеры и расположен на умеренном расстоянии.

Одноточечный лазер удобен при регулярном мониторинге крупных поверхностей — корпусов двигателей, трубопроводов большого диаметра, стенок печей. Однако он не даёт оператору визуальной информации о границах пятна измерения, что может привести к ошибкам при работе с мелкими деталями.

Двойной лазерный указатель

В этом исполнении прибор формирует две лазерные точки. Расстояние между ними соответствует диаметру пятна измерения на конкретном удалении. Оператор сразу видит не только центр, но и примерные границы зоны, в которой происходит измерение температуры.

Двойной указатель особенно ценен в условиях производства при контроле объектов малого размера или при работе на значительном расстоянии. Он позволяет быстро оценить, полностью ли объект заполняет пятно измерения, и скорректировать положение прибора. Именно такой тип целеуказателя реализован в ряде профессиональных моделей, предназначенных для интенсивной эксплуатации.

Многоточечные и круговые лазерные указатели

Наиболее продвинутые системы формируют несколько точек или даже замкнутый контур, точно повторяющий форму и размер пятна измерения. Такие указатели дают максимально полное представление о зоне, с которой считывается температура. Они особенно полезны при работе со сложными поверхностями, неоднородными материалами или когда требуется высокая повторяемость результатов.

Круговой или многоточечный указатель снижает риск «просмотра» мелких перегретых участков и позволяет уверенно работать с объектами, размеры которых сопоставимы с диаметром пятна измерения.

Сравнение типов лазерных целеуказателей

5. Особенности целеуказателей в конкретных моделях пирометров

Разные модели пирометров предлагают различные решения в части лазерного наведения. Выбор конкретного прибора зависит от характера производственных задач, требуемой точности и условий эксплуатации.

RGK PL-12

Пирометр оснащён двойным лазерным целеуказателем. Две точки позволяют оператору не только точно позиционировать центр зоны измерения, но и визуально контролировать её размер на рабочем расстоянии. Прибор имеет оптическое разрешение 12:1 и высокую скорость измерения (150 мс), что делает его удобным для оперативной диагностики в цехах и на открытых площадках. Двойной лазер особенно эффективен при проверке небольших элементов электрооборудования и механических узлов.

RGK PL-8

В этой модели используется классический одноточечный лазерный указатель. Прибор отличается компактностью и простотой управления. Оптическое разрешение 8:1 делает его оптимальным для задач, где объекты имеют достаточные размеры или измерения проводятся на относительно близком расстоянии. Одноточечный указатель обеспечивает надёжное наведение при регулярном мониторинге трубопроводов, радиаторов и корпусов оборудования.

DT-8835 и DT-8862

Модели серии DT-88xx оснащены одноточечным лазерным указателем с чёткой видимой точкой. Эти приборы сочетают хорошее оптическое разрешение с удобным форм-фактором. Лазерный указатель помогает быстро наводить прибор на контролируемые зоны при диагностике электроустановок, двигателей и теплообменного оборудования. Простая и надёжная конструкция указателя делает эти модели популярными для повседневной работы в производственных условиях.

Testo 830-T1 и Testo 835

В профессиональной линейке Testo реализованы продуманные системы лазерного наведения. Модель 830-T1 оснащена одноточечным указателем, обеспечивающим точное попадание в центр зоны измерения. В Testo 835 применяются более совершенные решения наведения, позволяющие уверенно работать с объектами сложной формы и на больших расстояниях. Эти приборы часто выбирают там, где требуется высокая повторяемость результатов и минимальное влияние человеческого фактора.

Сравнительная таблица особенностей лазерных целеуказателей

6. Практическое применение в производственных условиях

Лазерный целеуказатель существенно повышает эффективность и безопасность температурного контроля на производстве. Рассмотрим наиболее типичные задачи, где его наличие даёт ощутимое преимущество.

Диагностика электрооборудования

При проверке распределительных щитов, контакторов, автоматических выключателей и кабельных соединений важно точно навести прибор на отдельный контакт или соединение. Лазерный указатель позволяет избежать попадания в зону соседних фаз или корпусных элементов, температура которых может сильно отличаться. Двойной указатель (как в RGK PL-12) помогает сразу оценить, не выходит ли пятно измерения за пределы контролируемого контакта.

• Выявление перегретых контактов и ослабленных соединений до возникновения аварии.
• Проверка температуры кабельных муфт и наконечников без снятия напряжения.
• Контроль состояния шин и распределительных устройств в условиях ограниченного доступа.

Контроль механических узлов и подшипников

Перегрев подшипников, муфт и редукторов часто является первым признаком износа или нарушения смазки. Лазерный указатель позволяет точно навести прибор на небольшую поверхность качения или корпус подшипника, не захватывая при этом более холодные или горячие соседние детали.

В условиях работающего оборудования одноточечный или двойной лазер даёт возможность проводить измерения без остановки линии, что особенно важно для непрерывных производств.

Обследование трубопроводов, клапанов и теплообменников

В химической, нефтегазовой и энергетической отраслях часто требуется контролировать температуру труб, фланцевых соединений и теплообменного оборудования. Лазерный целеуказатель помогает точно позиционировать зону измерения на поверхности трубы или клапана, избегая влияния температуры окружающей среды или соседних элементов.

Во всех перечисленных случаях наличие качественного лазерного целеуказателя позволяет сократить время обследования, повысить достоверность результатов и снизить риски для персонала, выполняющего измерения в сложных и опасных условиях производства.

7. Безопасность использования лазерных целеуказателей

Лазерный целеуказатель является неотъемлемой частью современного инфракрасного пирометра, однако его применение требует соблюдения определённых правил безопасности. В производственных условиях, где персонал часто работает вблизи оборудования и в условиях ограниченного пространства, вопросы лазерной безопасности приобретают особую актуальность.

Классы лазерной безопасности

Большинство промышленных пирометров оснащаются лазерными указателями класса 2. Согласно действующим нормам, лазеры этого класса считаются безопасными для зрения при кратковременном случайном воздействии. Мощность излучения обычно не превышает 1 мВт, а видимый красный луч позволяет оператору контролировать направление наведения.

Нормативные требования

Основным документом, регулирующим безопасность лазерной продукции, является ГОСТ Р МЭК 60825-1-2013 «Безопасность лазерной продукции. Часть 1. Классификация оборудования и требования». Данный стандарт устанавливает требования к классификации лазеров, маркировке приборов и правилам их эксплуатации.

В производственных условиях также рекомендуется руководствоваться общими требованиями охраны труда при работе с оптическими приборами и средствами измерений. Работодатель обязан обеспечить инструктаж персонала по безопасному использованию пирометров с лазерным указателем.

Практические правила безопасности на производстве

• Никогда не направляйте лазерный луч в глаза себе или окружающим, даже на короткое время.
• Избегайте отражения лазерного луча от зеркальных и полированных поверхностей.
• При работе вблизи других людей предупреждайте о проведении измерений.
• Храните прибор в защитном чехле, когда он не используется.
• При длительной работе делайте перерывы, чтобы снизить нагрузку на зрение.
• Не используйте пирометр с повреждённым лазерным модулем — немедленно выведите прибор из эксплуатации.

Соблюдение этих простых правил позволяет полностью исключить риски, связанные с лазерным излучением, и сосредоточиться на качественном выполнении измерительных работ.

8. Рекомендации по выбору пирометра с учётом особенностей целеуказателя

Выбор пирометра для производственных задач должен осуществляться с учётом нескольких ключевых факторов, среди которых тип и качество лазерного целеуказателя играют одну из ведущих ролей. Неправильно подобранный прибор может привести к систематическим ошибкам измерений и снижению эффективности контроля.

Основные критерии выбора

1. Размер контролируемых объектов и расстояние измерения
   Определите типичные размеры объектов и рабочее расстояние. Для малых деталей и значительных расстояний предпочтительны модели с высоким оптическим разрешением (12:1 и выше) и двойным или многоточечным лазерным указателем.
2. Требования к точности и повторяемости
   Если результаты измерений используются для официальной отчётности или принятия ответственных решений, выбирайте приборы с двойным лазерным указателем — он позволяет лучше контролировать границы зоны измерения.
3. Условия эксплуатации
   В запылённых цехах, на открытых площадках или в условиях вибрации отдавайте предпочтение моделям с прочной конструкцией и надёжным лазерным модулем. Одноточечный указатель в таких условиях часто оказывается более устойчивым к внешним воздействиям.
4. Частота и характер использования
   При ежедневном массовом контроле оборудования удобнее работать с приборами, имеющими интуитивно понятный и быстрый в наведении лазерный указатель. Двойные системы заметно ускоряют процесс измерений.
5. Необходимость документирования результатов
   Если требуется сохранять данные измерений, выбирайте модели с памятью и возможностью передачи данных, при этом качество лазерного наведения остаётся не менее важным фактором.

Рекомендуемый алгоритм выбора

Приобретая пирометр, полезно протестировать удобство лазерного наведения непосредственно на объекте. Многие специалисты отмечают, что именно качество и тип целеуказателя часто становятся решающим фактором при выборе между несколькими моделями с близкими техническими характеристиками.

9. Заключение

Лазерный целеуказатель в инфракрасном пирометре — это не просто удобная дополнительная функция, а один из ключевых элементов, определяющих точность, безопасность и эффективность температурного контроля в производственных условиях. От его типа и качества напрямую зависит, насколько правильно оператор сможет навести прибор на контролируемую зону и получить достоверные результаты измерений.

В условиях современного производства, где оборудование работает в непрерывном режиме, а доступ к отдельным узлам ограничен, качественный лазерный указатель позволяет:

• точно позиционировать зону измерения на малых и удалённых объектах;
• снижать риск ошибок, вызванных неправильным наведением;
• работать на безопасном расстоянии от горячих, движущихся или опасных поверхностей;
• повышать производительность труда при проведении диагностических и профилактических работ.

Различные типы лазерных целеуказателей — одноточечные, двойные и многоточечные — имеют свои преимущества в зависимости от характера задач. Двойные и многоточечные системы особенно ценны при контроле объектов малого размера и при работе на значительном расстоянии, тогда как простые одноточечные указатели хорошо зарекомендовали себя в условиях ежедневного массового мониторинга.

При выборе пирометра для производственных нужд следует учитывать не только технические характеристики самого датчика, но и возможности лазерного наведения. Правильно подобранный прибор с качественным целеуказателем становится надёжным инструментом, способствующим раннему выявлению неисправностей, снижению рисков аварий и повышению общей эффективности эксплуатации оборудования.

Внедрение современных пирометров с продуманной системой лазерного указателя позволяет предприятиям перейти от реактивного подхода к профилактическому контролю состояния оборудования, что в конечном итоге положительно сказывается на безопасности производства и экономических показателях.

Если перед вами стоит задача точного и безопасного контроля температуры в производственных условиях, вы можете купить подходящий пирометр с качественным лазерным целеуказателем по выгодной цене. Широкий выбор моделей позволяет подобрать оптимальное решение под конкретные задачи предприятия.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
