Содержание
- Введение
- Оптическое разрешение пирометра (D:S): определение и физический смысл
- Расчёт диаметра пятна измерения
- Влияние оптического разрешения на точность измерений в промышленных условиях
- Сравнение пирометров с разным оптическим разрешением
- Практическое применение в отраслях промышленности
- Типичные ошибки при выборе и использовании пирометров по параметру D:S
- Рекомендации по выбору оптимального оптического разрешения
- Заключение
1. Введение
В условиях современного производства, энергетики и технического обслуживания контроль температуры оборудования без остановки технологических процессов становится одним из ключевых факторов надёжности и безопасности. Инфракрасные пирометры (термометры) позволяют выполнять такие измерения быстро, безопасно и на расстоянии. Однако точность и информативность результатов напрямую зависят от правильного выбора оптического разрешения прибора.
Оптическое разрешение, обозначаемое как D:S (Distance to Spot ratio), определяет размер зоны, с которой пирометр собирает инфракрасное излучение. Этот параметр часто недооценивают при выборе прибора, хотя именно он в большинстве случаев становится причиной значительных погрешностей при измерении температуры небольших объектов, горячих точек на электрооборудовании или элементов, расположенных на безопасном удалении от оператора.
В промышленной практике пирометры с разрешением 12:1 получили наибольшее распространение благодаря оптимальному сочетанию универсальности и стоимости. В то же время задачи, требующие измерения температуры очень малых целей на значительном расстоянии, диктуют необходимость применения приборов с более высоким разрешением — 20:1 и выше. Понимание принципов работы оптической системы пирометра позволяет специалистам правильно подбирать оборудование и получать достоверные данные для принятия технических решений.
2. Оптическое разрешение пирометра (D:S): определение и физический смысл
Оптическое разрешение пирометра — это отношение расстояния от прибора до поверхности объекта измерения (D) к диаметру зоны (пятна) измерения на этой поверхности (S). Параметр обозначается как D:S или D/S и является одной из важнейших характеристик инфракрасного термометра.
Физический смысл показателя визирования заключается в следующем: пирометр собирает инфракрасное излучение не с бесконечно малой точки, а с определённой площади на поверхности объекта. Размер этой площади зависит от расстояния до объекта и конструкции оптической системы прибора (линзы и детектора).
Пример интерпретации:

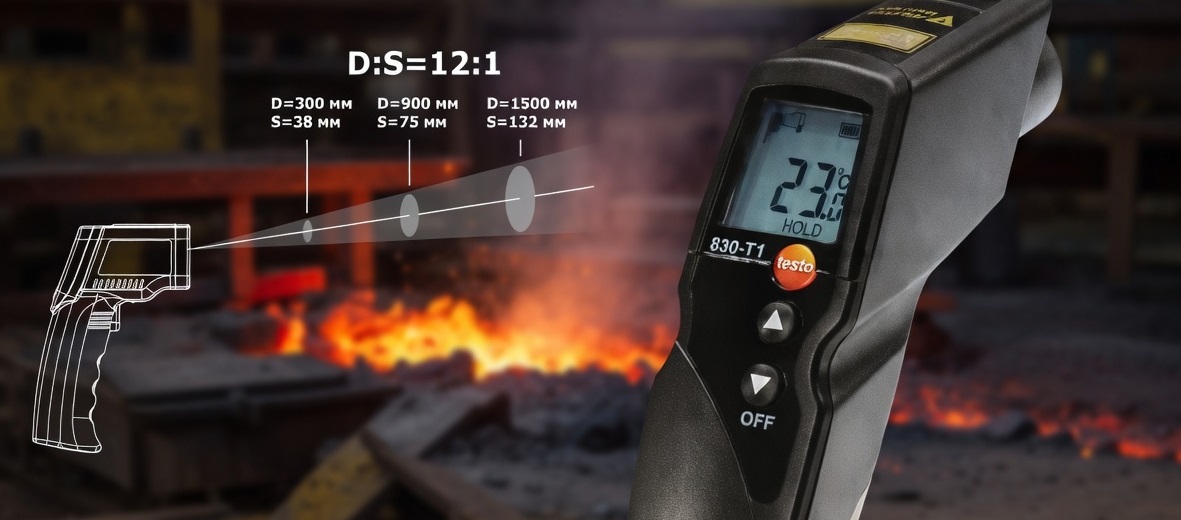

Разрешение 12:1 означает, что при удалении пирометра от объекта на 12 единиц расстояния диаметр измеряемой зоны составит 1 единицу. Так, на расстоянии 1200 мм диаметр пятна будет равен 100 мм.
Чем выше значение коэффициента D:S, тем меньше диаметр пятна измерения при одном и том же расстоянии. Это позволяет точнее локализовать измерение и снижать влияние теплового излучения окружающих участков поверхности.
Почему показатель визирования важен именно в промышленности
- Многие промышленные объекты (контактные соединения в распределительных щитах, подшипники, отдельные участки трубопроводов) имеют небольшие размеры.
- Измерения часто выполняются на безопасном расстоянии из соображений охраны труда и пожарной безопасности.
- При недостаточном разрешении прибор «захватывает» более холодный фон, занижая реальную температуру горячей точки.
- В системах предиктивного обслуживания даже небольшая погрешность может привести к пропуску развивающегося дефекта.
3. Расчёт диаметра пятна измерения
Диаметр зоны измерения (пятна) рассчитывается по простой формуле:
где:
- \( S \) — диаметр пятна измерения, мм;
- \( D \) — расстояние от пирометра до объекта, мм;
- \( k \) — коэффициент оптического разрешения (D:S).
Для практических расчётов удобно пользоваться таблицей зависимости диаметра пятна от расстояния при разных значениях оптического разрешения.
| Расстояние до объекта, мм |
Разрешение 8:1 Диаметр пятна, мм |
Разрешение 12:1 Диаметр пятна, мм |
Разрешение 20:1 Диаметр пятна, мм |
Разрешение 50:1 Диаметр пятна, мм |
|---|---|---|---|---|
| 500 | 62,5 | 41,7 | 25,0 | 10,0 |
| 1000 | 125,0 | 83,3 | 50,0 | 20,0 |
| 1500 | 187,5 | 125,0 | 75,0 | 30,0 |
| 2000 | 250,0 | 166,7 | 100,0 | 40,0 |
| 3000 | 375,0 | 250,0 | 150,0 | 60,0 |
Из таблицы видно, что при одном и том же расстоянии пирометр с разрешением 12:1 формирует пятно примерно в полтора раза меньше, чем прибор с разрешением 8:1. Это принципиально важно при контроле небольших элементов.
Дополнительные условия точного измерения
Для получения достоверного результата измеряемая цель должна полностью заполнять или превышать размер пятна. На практике рекомендуется, чтобы линейный размер цели был не менее чем в 1,5–2 раза больше диаметра пятна. В противном случае результат будет представлять собой средневзвешенное значение температуры цели и окружающего фона.
4. Влияние оптического разрешения на точность измерений в промышленных условиях
В промышленной эксплуатации пирометры применяются в условиях, когда оператор не может приблизиться к объекту на минимальное расстояние. Это связано с высокими температурами, движущимися частями, высоким напряжением или необходимостью соблюдения правил безопасности.
Основные факторы влияния D:S на результат
- Недозаполнение пятна измерения. Если горячая точка меньше диаметра пятна, прибор фиксирует среднюю температуру, которая может оказаться значительно ниже реальной. В электрощитах это приводит к пропуску перегрева контактных соединений.
- Влияние фона. При измерении на большом расстоянии в поле зрения попадают холодные поверхности, что занижает показания.
- Безопасность персонала. Более высокое разрешение позволяет выполнять измерения с большего расстояния, снижая риски для оператора.
- Скорость диагностики. Прибор с подходящим разрешением даёт возможность быстро сканировать большие поверхности без необходимости многократного приближения.
Особенно критичным параметр D:S становится при контроле электрооборудования. Перегрев даже небольшого участка контактного соединения может привести к аварии. Пирометр с недостаточным разрешением в такой ситуации покажет «нормальную» температуру, хотя реальная температура в точке перегрева уже достигла опасных значений.
5. Сравнение пирометров с разным оптическим разрешением
Выбор оптимального оптического разрешения зависит от типичных размеров контролируемых объектов и расстояний, на которых выполняются измерения. Рассмотрим основные группы приборов, применяемых в промышленности.
Разрешение 8:1
Приборы с разрешением 8:1 относятся к наиболее доступным и универсальным решениям для задач, где размеры контролируемых объектов относительно велики или измерения проводятся на небольшом удалении. Они хорошо подходят для быстрого сканирования крупных поверхностей, контроля температуры трубопроводов большого диаметра, радиаторов отопления и общих тепловизионных обследований.
Примером такого прибора является RGK PL-8, который обеспечивает надёжные результаты при работе с объектами, чей размер превышает 100–150 мм на расстоянии до 1 метра. Благодаря простоте и достаточной для многих задач точности такие пирометры широко используются в ЖКХ, строительстве и при обслуживании систем вентиляции и кондиционирования.
Разрешение 12:1
Разрешение 12:1 считается оптимальным для большинства промышленных задач. Оно обеспечивает хороший баланс между размером пятна и возможностью работы на безопасном расстоянии. Такие приборы позволяют уверенно измерять температуру контактных групп в распределительных щитах, подшипниковых узлов, отдельных участков трубопроводов и нагревательных элементов.
Ярким представителем этой категории является RGK PL-12. Оптическое разрешение 12:1 в сочетании с лазерным целеуказателем и быстрым временем отклика делает этот пирометр удобным инструментом для ежедневной работы инженерно-технического персонала на производственных объектах, в энергетике и на объектах инфраструктуры.
| Параметр | Разрешение 8:1 | Разрешение 12:1 |
|---|---|---|
| Диаметр пятна на расстоянии 1 м | 125 мм | 83 мм |
| Рекомендуемый минимальный размер цели | от 150–200 мм | от 100–120 мм |
| Типичные области применения | Крупные поверхности, трубопроводы, радиаторы | Электрощиты, подшипники, локальные зоны нагрева |
| Уровень безопасности при измерениях | Хороший | Высокий |
Разрешение 20:1 и 50:1
Приборы с разрешением 20:1 и выше предназначены для решения специальных задач, где необходимо измерять температуру очень малых объектов или выполнять контроль на значительном расстоянии. Такие пирометры применяются при диагностике электронных компонентов, тонких трубопроводов, сварных швов, а также при обследовании высоковольтного оборудования с безопасного расстояния.
При разрешении 50:1 на расстоянии 2 метров диаметр пятна составляет всего 40 мм. Это позволяет точно фиксировать температуру отдельных контактов или небольших нагревательных элементов без влияния окружающего фона. Хотя такие приборы стоят дороже и требуют более тщательной настройки коэффициента излучения, они незаменимы в высокотехнологичных производствах и при проведении прецизионной диагностики.
6. Практическое применение в отраслях промышленности
Выбор пирометра с правильным оптическим разрешением напрямую влияет на эффективность и безопасность производственных процессов. Рассмотрим типичные сценарии использования в ключевых отраслях.
Энергетика и электрооборудование
- Контроль температуры контактных соединений в распределительных устройствах и щитах управления.
- Диагностика перегрева кабельных муфт, шин и зажимов.
- Обследование высоковольтного оборудования с безопасного расстояния.
- Мониторинг состояния трансформаторов и реакторов.
В этих задачах наиболее востребованы пирометры с разрешением 12:1, такие как RGK PL-12, позволяющие проводить измерения на расстоянии 1–2 метра без риска для персонала.
Машиностроение и металлургия
- Контроль температуры подшипников, редукторов и двигателей.
- Мониторинг нагрева прокатных станов, печей и теплообменников.
- Проверка качества термообработки деталей.
- Диагностика сварных соединений и литейных форм.
Нефтегазовая и химическая промышленность
- Контроль температуры трубопроводов и запорной арматуры.
- Обследование теплоизоляции резервуаров и технологических аппаратов.
- Выявление участков коррозии и отложений по температурным аномалиям.
- Мониторинг работы компрессорных и насосных станций.
ЖКХ и системы отопления, вентиляции и кондиционирования
- Проверка эффективности теплоизоляции зданий.
- Контроль температуры радиаторов и теплотрасс.
- Диагностика систем вентиляции и кондиционирования.
- Поиск мест утечек тепла в ограждающих конструкциях.
Для этих задач часто достаточно разрешения 8:1–12:1. Приборы типа RGK PL-8 и RGK PL-12 позволяют быстро выполнять обходные обследования без сложной настройки.
Автосервис и транспорт
- Диагностика тормозных систем и дисков сцепления.
- Контроль температуры двигателя и системы охлаждения.
- Проверка работы каталитических нейтрализаторов и глушителей.
- Поиск перегретых участков электропроводки.
7. Типичные ошибки при выборе и использовании пирометров по параметру D:S
Даже при наличии современного и точного пирометра неправильный выбор оптического разрешения или ошибки в методике измерений могут привести к существенным искажениям результатов. Ниже рассмотрены наиболее распространённые ошибки, которые допускают специалисты на производстве и в сервисных службах.
1. Выбор прибора исключительно по диапазону измеряемых температур
Многие пользователи при покупке ориентируются только на верхний предел температуры и цену, полностью игнорируя параметр D:S. В результате приобретается прибор с разрешением 8:1 для задач, где требуется контролировать небольшие горячие точки на расстоянии более одного метра. Итог — заниженные показания и пропущенные дефекты.
2. Измерение объектов, размер которых меньше диаметра пятна
Это одна из самых частых и опасных ошибок. Если диаметр контролируемого элемента (например, жилы кабеля, контакта или подшипника) меньше размера пятна, прибор измеряет среднюю температуру зоны, включающей холодный фон. Реальная температура дефектного участка может быть на 30–80 °C выше, чем показывает дисплей.
3. Проведение измерений на предельно большом расстоянии
Даже при наличии лазерного целеуказателя многие операторы стремятся проводить замеры «с запасом», находясь как можно дальше. При этом диаметр пятна становится слишком большим, и точность резко падает. Особенно это критично при контроле электрооборудования под напряжением.
4. Игнорирование коэффициента излучения при работе с разными материалами
Оптическое разрешение и коэффициент излучения тесно связаны. При измерении полированных металлов или окисленных поверхностей неправильная настройка ε в сочетании с большим пятном даёт двойную погрешность. Результат — недостоверные данные о состоянии оборудования.
5. Отсутствие учёта условий окружающей среды
Пар, дым, пыль, солнечное излучение и высокая влажность существенно влияют на показания инфракрасных приборов. При работе на открытом воздухе или в запылённых цехах рекомендуется сокращать расстояние или использовать приборы с более высоким разрешением, чтобы минимизировать влияние посторонних факторов.
| Ошибка | Типичные последствия | Рекомендация по предотвращению |
|---|---|---|
| Выбор только по диапазону температур | Занижение температуры горячих точек, пропуск дефектов | Всегда проверять D:S под конкретные размеры целей и расстояния |
| Измерение цели меньше пятна | Среднее значение температуры вместо реальной | Цель должна быть минимум в 1,5–2 раза больше диаметра пятна |
| Слишком большое расстояние | Сильное влияние фона, потеря локальности | Рассчитывать максимальное D по формуле S = D / k |
| Неправильный коэффициент излучения | Систематическая погрешность до 20–30 % | Использовать таблицы коэффициентов излучения и корректировать ε |
| Работа в запылённой или влажной среде без корректировки | Нестабильные и заниженные показания | Сокращать расстояние или применять защитные фильтры |
8. Рекомендации по выбору оптимального оптического разрешения
Правильный выбор пирометра по параметру D:S позволяет существенно повысить качество диагностики и снизить риски аварийных ситуаций. Ниже приведены практические рекомендации, которые помогут специалистам определиться с необходимыми характеристиками прибора.
Алгоритм выбора пирометра по оптическому разрешению
- Определите минимальный линейный размер контролируемой зоны (контакт, подшипник, участок трубы и т.д.).
- Рассчитайте максимальное расстояние, с которого планируется выполнять измерения (с учётом требований безопасности).
- Выберите коэффициент k таким образом, чтобы диаметр пятна S был минимум в 1,5–2 раза меньше размера цели.
- Учитывайте условия окружающей среды и необходимость работы в защитных средствах.
- При наличии нескольких типовых задач отдавайте предпочтение универсальному разрешению 12:1.
Рекомендуемые значения D:S для типовых промышленных задач
| Тип задачи / объект контроля | Рекомендуемое разрешение | Обоснование | Пример подходящей модели из каталога |
|---|---|---|---|
| Контроль крупных трубопроводов и теплообменников | 8:1 | Объекты имеют большие размеры, измерения часто проводятся вблизи | RGK PL-8 |
| Диагностика электрощитов, контактных групп, подшипников | 12:1 | Оптимальное сочетание точности и безопасности на расстоянии 0,5–2 м | RGK PL-12 |
| Контроль небольших электронных компонентов и тонких труб | 20:1 и выше | Необходима высокая локальность измерения | Специализированные модели с высоким разрешением |
| Обследование высоковольтного оборудования с безопасного расстояния | 12:1 – 20:1 | Важно сочетание безопасности и достаточной точности | RGK PL-12 и аналоги |
| Прецизионная диагностика в лабораторных и производственных условиях | 50:1 | Требуется измерение очень малых зон на расстоянии | Приборы специального назначения |
| Бытовые и общестроительные работы (радиаторы, окна, кровля) | 8:1 – 12:1 | Достаточно для большинства поверхностей | RGK PL-8, RGK PL-12 |
Дополнительные практические советы
- При регулярном контроле электрооборудования отдавайте предпочтение приборам с разрешением не ниже 12:1 — это снижает вероятность пропуска локального перегрева.
- Если в процессе работы часто приходится менять расстояние, выбирайте модель с настраиваемым коэффициентом излучения и лазерным целеуказателем.
- Для работы в условиях повышенной запылённости или на открытом воздухе рекомендуется иметь в запасе прибор с более высоким разрешением, чтобы компенсировать влияние окружающей среды.
- Регулярно проверяйте состояние оптики пирометра — загрязнение линзы приводит к увеличению эффективного размера пятна и росту погрешности.
- При сомнениях в выборе лучше приобрести прибор с запасом по разрешению (12:1 вместо 8:1), чем потом столкнуться с невозможностью выполнить точное измерение.
9. Заключение
Оптическое разрешение пирометра (D:S) — один из ключевых параметров, определяющих пригодность прибора для решения конкретных производственных задач. Правильный выбор этого показателя позволяет получать достоверные данные о температуре оборудования, своевременно выявлять развивающиеся дефекты и обеспечивать безопасность персонала.
В большинстве промышленных применений оптимальным является разрешение 12:1, которое обеспечивает хороший компромисс между точностью локализации измерения и возможностью работы на безопасном расстоянии. Приборы с разрешением 8:1 хорошо зарекомендовали себя при контроле крупных объектов и в условиях ограниченного бюджета. Для специальных задач, связанных с измерением малых целей на значительном удалении, целесообразно рассматривать модели с разрешением 20:1 и выше.
Понимание физического смысла показателя визирования, умение рассчитывать диаметр пятна измерения и знание типичных ошибок позволяют специалистам максимально эффективно использовать возможности инфракрасной термометрии. Это напрямую влияет на надёжность работы оборудования, снижение внеплановых простоев и выполнение требований промышленной безопасности.
Если перед вами стоит задача точного и безопасного контроля температуры на производстве, в энергетике или при техническом обслуживании оборудования, вы можете купить подходящий пирометр с необходимым оптическим разрешением по выгодной цене. Правильно подобранный прибор станет надёжным помощником в ежедневной работе и поможет предотвратить серьёзные аварийные ситуации.
