Пирометры для проверки систем отопления, вентиляции и кондиционирования

Оглавление

• Введение
• Физические основы работы инфракрасных пирометров
• Ключевые технические характеристики пирометров, важные для задач ОВКВ
• Преимущества бесконтактного метода измерения в системах отопления, вентиляции и кондиционирования
• Нормативные требования к контролю температурных параметров в системах ОВКВ
• Методика проверки систем отопления с помощью пирометра
• Применение пирометров при диагностике вентиляционных систем
• Контроль и наладка систем кондиционирования воздуха
• Типичные ошибки при измерениях в условиях ОВКВ и способы их исключения
• Обзор моделей пирометров для работы с системами ОВКВ
• Рекомендации по выбору, эксплуатации и обслуживанию пирометра
• Заключение

Введение

Системы отопления, вентиляции и кондиционирования воздуха (ОВКВ) являются одной из наиболее энергоёмких инженерных систем современных зданий. От их правильной наладки и регулярной диагностики напрямую зависит не только комфорт пребывания людей, но и расходы на энергоресурсы, безопасность эксплуатации оборудования и соответствие санитарно-гигиеническим требованиям. Температурный контроль — ключевой параметр при оценке эффективности работы таких систем.

В условиях, когда прямой контакт с поверхностью трубопроводов, теплообменников, радиаторов или воздуховодов затруднён или невозможен, на первый план выходят инфракрасные пирометры (бесконтактные термометры). Эти приборы позволяют быстро и безопасно получать данные о температуре поверхности на расстоянии, не останавливая технологические процессы и не подвергая риску персонал.

Современный пирометр даёт возможность за несколько секунд выявить перегрев соединений в электрических шкафах теплового пункта, определить неравномерность прогрева радиаторов, обнаружить теплопотери через изоляцию воздуховодов или оценить эффективность работы конденсатора наружного блока кондиционера. Такие измерения помогают своевременно выявлять отклонения от проектных режимов и предотвращать аварийные ситуации.

Особенно востребованы пирометры при проведении энергоаудита, сезонной наладке систем, проверке качества монтажа и в рамках производственного контроля. Приборы с высоким оптическим разрешением и возможностью настройки коэффициента излучения позволяют работать как с металлическими поверхностями труб, так и с окрашенными или изолированными элементами.

Физические основы работы инфракрасных пирометров

Принцип действия пирометра основан на регистрации инфракрасного излучения, которое испускает любое тело, имеющее температуру выше абсолютного нуля. Согласно законам теплового излучения, интенсивность и спектральный состав этого излучения зависят от температуры поверхности и её излучательной способности (коэффициента излучения ε).

Основной физический закон, описывающий тепловое излучение абсолютно чёрного тела, — закон Стефана — Больцмана:

где:

• \( M \) — энергетическая светимость (Вт/м²);
• \( \sigma = 5,67 \times 10^{-8} \) Вт/(м²·К⁴) — постоянная Стефана — Больцмана;
• \( T \) — абсолютная температура поверхности (К).

Реальные поверхности не являются абсолютно чёрными телами. Поэтому в формулу вводится коэффициент излучения ε (эмиссивность), который для большинства строительных и инженерных материалов лежит в диапазоне 0,1–0,95. Пирометр измеряет не температуру напрямую, а интенсивность инфракрасного излучения в определённом спектральном диапазоне (обычно 8–14 мкм), после чего по встроенному алгоритму рассчитывает температуру с учётом введённого значения ε.

Важным параметром прибора является оптическое разрешение (D:S ratio). Оно показывает, на каком расстоянии от объекта диаметр зоны измерения (пятна) составляет 1 единицу. Например, при разрешении 12:1 на расстоянии 1,2 м диаметр пятна будет равен 10 см. Формула расчёта диаметра пятна:

где \( D \) — расстояние до объекта, \( K \) — оптическое разрешение (например, 12), \( S \) — диаметр пятна измерения.

Чем выше оптическое разрешение, тем точнее можно измерять температуру небольших объектов или участков на большом удалении. Это особенно важно при обследовании высокорасположенных воздуховодов или трубопроводов в тепловых камерах.

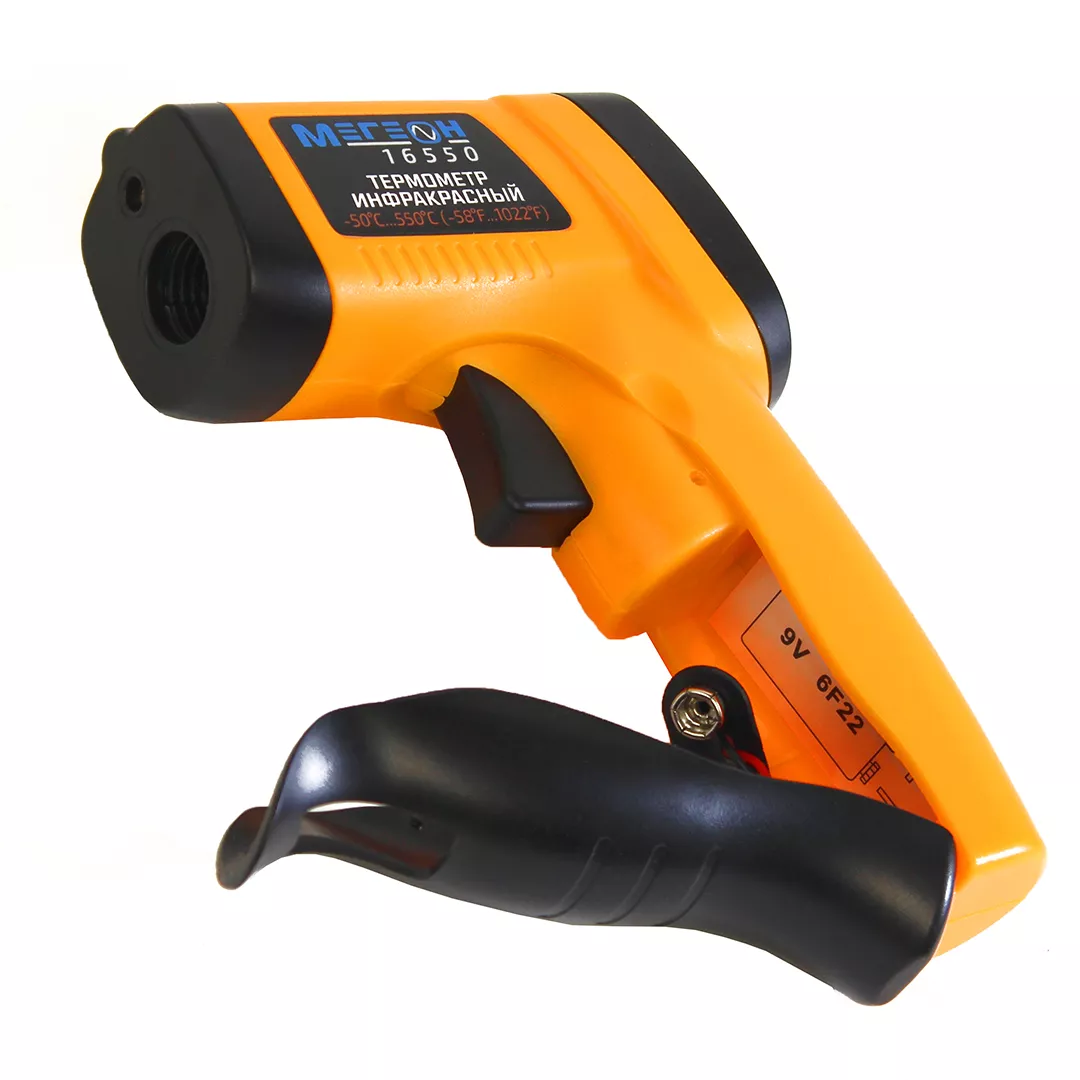

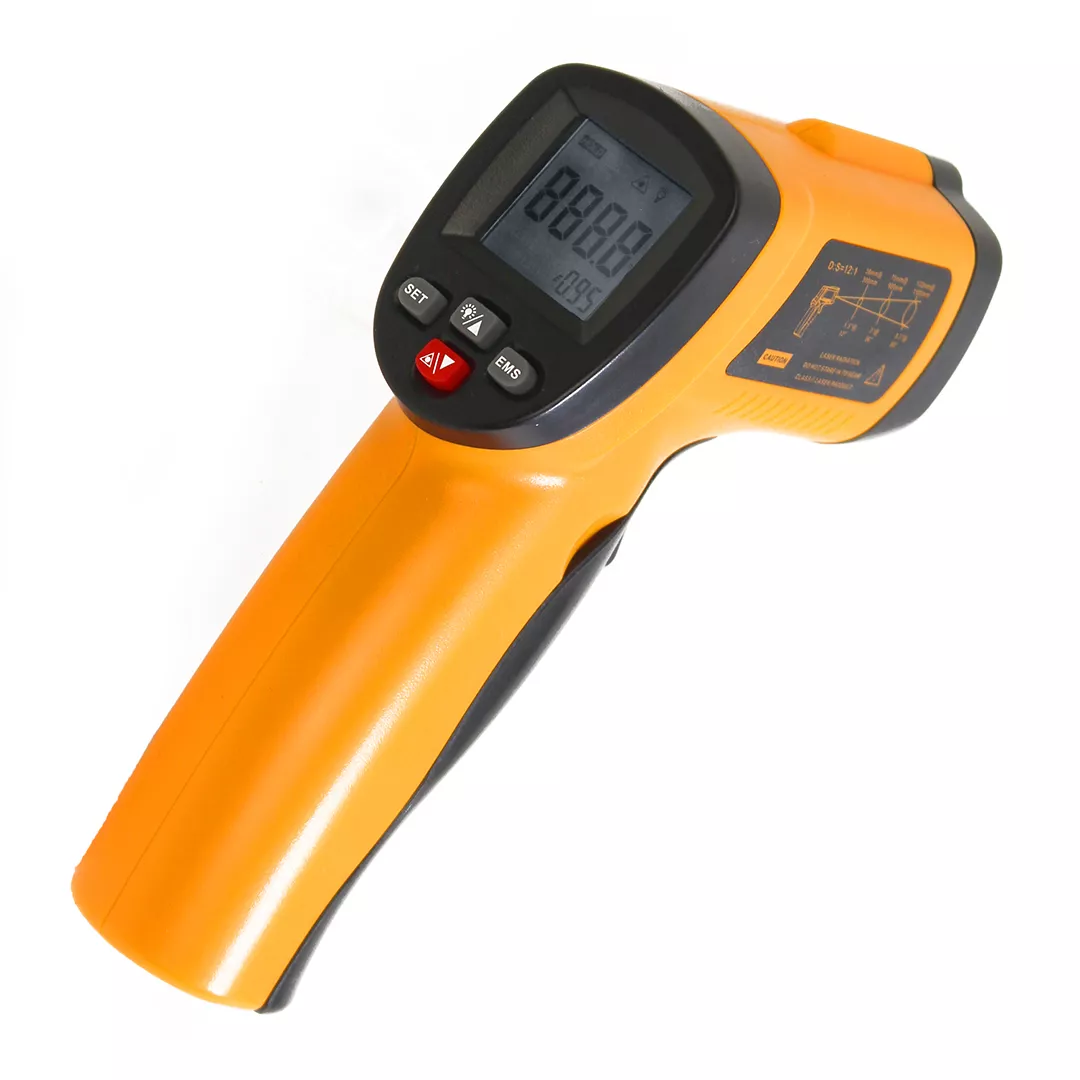

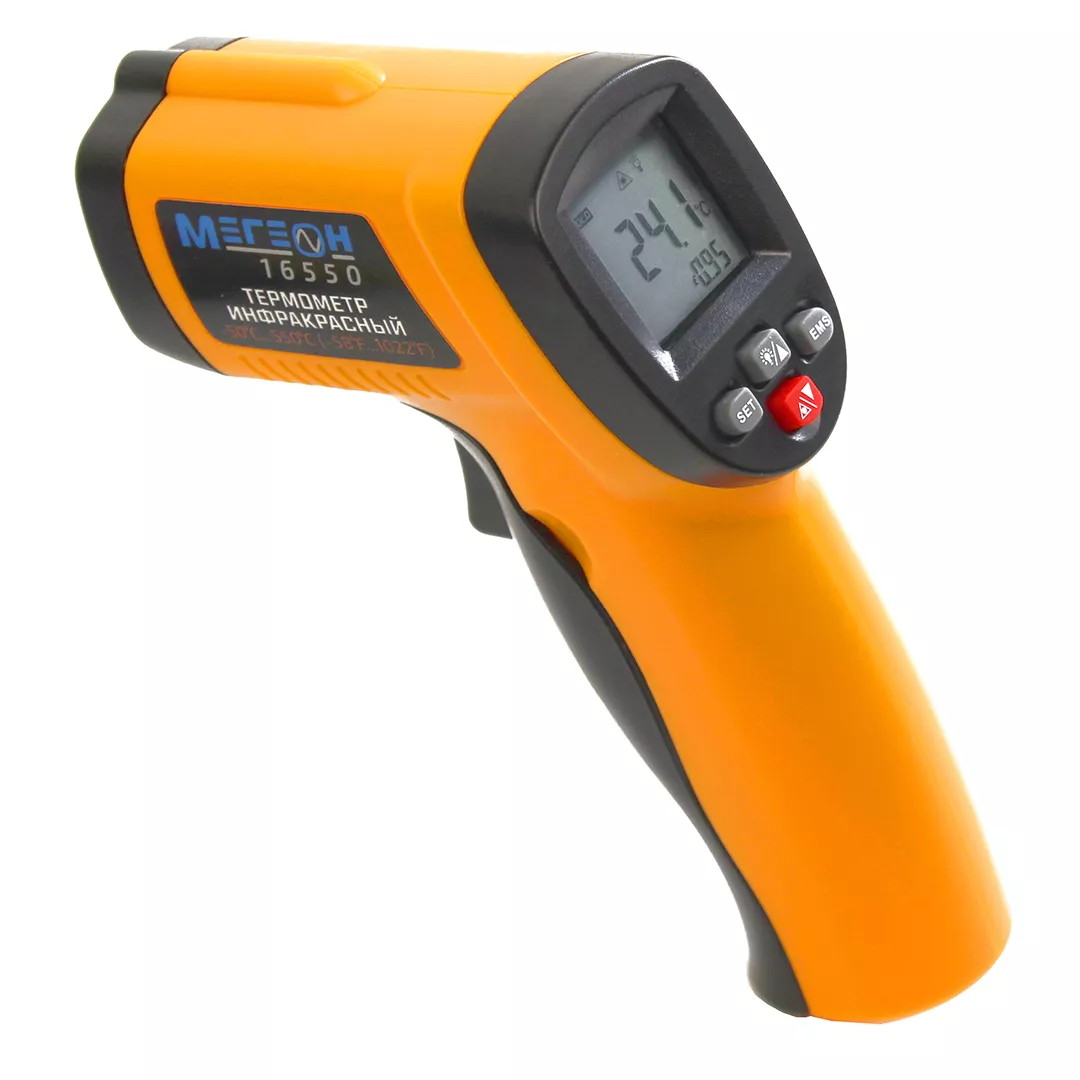

Ключевые технические характеристики пирометров, важные для задач ОВКВ

При выборе пирометра для работы с системами отопления, вентиляции и кондиционирования необходимо ориентироваться на ряд параметров, напрямую влияющих на точность и удобство измерений в реальных условиях эксплуатации.

Например, пирометр RGK PL-12 обладает оптическим разрешением 12:1, диапазоном −50…+550 °C и настраиваемым коэффициентом излучения, что делает его удобным инструментом для обследования трубопроводов и теплообменников. Модель Testo 830-T1 отличается высокой повторяемостью показаний и удобным эргономичным корпусом, востребованным при длительных обходах объектов. Приборы серии DT-812 и AMO T623 также демонстрируют хорошие показатели по скорости измерения и наличию полезных функций удержания и сравнения значений.

Преимущества бесконтактного метода измерения в системах отопления, вентиляции и кондиционирования

Использование пирометров даёт существенные преимущества по сравнению с традиционными контактными термометрами и термопарами:

• Безопасность — отсутствует риск ожогов при измерении горячих поверхностей трубопроводов и радиаторов.
• Скорость — получение результата за доли секунды позволяет обследовать десятки точек за короткое время.
• Доступность — возможность измерять температуру движущихся элементов, труднодоступных участков и поверхностей под напряжением.
• Отсутствие влияния на объект — не нарушается тепловой баланс и не повреждается изоляция или покрытие.
• Возможность сканирования — быстрое выявление зон перегрева или аномальных температур по всей поверхности.

В системах ОВКВ эти преимущества особенно ценны при проверке разветвлённых сетей трубопроводов, многоярусных воздуховодов и крышных установок кондиционирования, где прокладка контактных датчиков была бы технически сложной и экономически нецелесообразной.

Нормативные требования к контролю температурных параметров в системах ОВКВ

Контроль температурных режимов в системах отопления, вентиляции и кондиционирования регламентируется рядом действующих нормативных документов. Основополагающим является СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха. СНиП 41-01-2003». Документ устанавливает требования к параметрам микроклимата в обслуживаемой зоне помещений и к эффективности работы инженерных систем.

Параметры микроклимата подробно нормирует ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях». Стандарт определяет оптимальные и допустимые значения температуры воздуха, результирующей температуры и скорости движения воздуха в зависимости от периода года и назначения помещения.

Метрологическое обеспечение измерений регулируется Федеральным законом от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений». Приборы, используемые для официального контроля и составления актов, должны проходить поверку в установленном порядке.

Дополнительные требования содержатся в Правилах технической эксплуатации тепловых энергоустановок и отраслевых рекомендациях по энергоэффективности зданий. Регулярный температурный контроль с помощью поверенных пирометров позволяет документально подтверждать соответствие фактических параметров проектным и нормативным значениям.

Методика проверки систем отопления с помощью пирометра

Проверка систем отопления пирометром проводится с целью оценки равномерности прогрева отопительных приборов, выявления засоров, воздушных пробок, нарушения циркуляции и качества изоляции трубопроводов. Измерения рекомендуется выполнять при установившемся тепловом режиме системы.

Основные этапы проверки

1. Визуальный осмотр доступных участков трубопроводов и отопительных приборов.
2. Настройка коэффициента излучения прибора в соответствии с материалом поверхности (для окрашенных радиаторов обычно 0,90–0,95, для чистого металла — ниже).
3. Измерение температуры поверхности радиаторов в нескольких точках (верх, низ, середина).
4. Контроль температуры подающего и обратного трубопроводов на входе и выходе из стояка или теплового узла.
5. Сканирование изоляции трубопроводов на предмет локальных теплопотерь.
6. Фиксация минимальных и максимальных значений с помощью функций MIN/MAX.

При обследовании радиаторов и конвекторов полезно сравнивать температуру в разных зонах одного прибора. Разница более 10–15 °C между верхней и нижней частью часто свидетельствует о наличии воздушной пробки или засорении.

Для контроля тепловых сетей и стояков удобно использовать модели с высоким оптическим разрешением. Так, пирометр RGK PL-12 позволяет уверенно измерять температуру труб небольшого диаметра на расстоянии до 2–3 метров без подъёма на высоту. Модель AMO T623 хорошо зарекомендовала себя при быстром сканировании протяжённых участков магистралей благодаря быстрому отклику и удобному лазерному указателю.

Особое внимание следует уделять местам соединений, запорной арматуре и участкам прохода труб через строительные конструкции — именно здесь чаще всего возникают скрытые дефекты изоляции и теплопотери.

Применение пирометров при диагностике вентиляционных систем

В вентиляционных и приточно-вытяжных системах пирометры позволяют оперативно оценивать состояние воздуховодов, теплообменников, калориферов и фильтровальных установок без демонтажа элементов. Основная задача — выявление теплопотерь, неравномерности распределения температуры и скрытых дефектов изоляции.

При обследовании воздуховодов рекомендуется проводить сканирование по длине трассы с интервалом 1,5–2 метра. Значительная разница температур на поверхности изолированного воздуховода чаще всего указывает на повреждение теплоизоляции или наличие конденсата внутри канала. Особенно важно контролировать участки прохода через холодные чердачные и технические помещения.

Типичные точки контроля в вентиляционных системах

• Поверхность приточных и вытяжных воздуховодов на предмет локальных теплопотерь.
• Теплообменники (рекуператоры, калориферы) — проверка равномерности прогрева или охлаждения пластин.
• Фильтровальные установки — контроль температуры на входе и выходе для оценки эффективности фильтрации и возможного загрязнения.
• Вентиляционные камеры и приточные установки — диагностика работы нагревательных элементов и теплообменников.
• Воздухораспределительные устройства (диффузоры, решётки) — оценка температуры выходящего воздуха.

Для работы с протяжёнными воздуховодами удобно использовать пирометры с оптическим разрешением не ниже 12:1. Модель RGK PL-12 позволяет выполнять измерения на высоте до 4–5 метров с помощью телескопической штанги, сохраняя при этом высокую точность. Приборы с функцией удержания показаний и памятью MIN/MAX существенно ускоряют процесс документирования результатов обхода.

Контроль и наладка систем кондиционирования воздуха

В системах кондиционирования и холодоснабжения пирометры применяются для оценки эффективности теплообмена, выявления перегрева компрессоров, проверки состояния конденсаторов и испарителей, а также контроля температуры хладагента в трубопроводах.

Наиболее информативными являются измерения температуры на поверхности конденсатора наружного блока. Равномерный нагрев всей поверхности свидетельствует о нормальной работе. Локальные зоны перегрева указывают на загрязнение теплообменника, нарушение циркуляции воздуха или проблемы с вентилятором.

Рекомендуемые точки измерения в системах кондиционирования

1. Конденсатор наружного блока — сканирование всей поверхности для выявления «горячих точек».
2. Компрессор — контроль температуры корпуса (перегрев выше допустимых значений сигнализирует о проблемах с хладагентом или маслом).
3. Трубопроводы жидкостной и газовой линий — проверка температуры на всасывании и нагнетании.
4. Испаритель внутреннего блока — оценка равномерности охлаждения пластин (при наличии доступа).
5. Теплоизоляция фреоновых трасс — выявление участков с повышенными теплопритоками.

При работе с системами VRV/VRF и чиллерами пирометры помогают быстро локализовать проблемные зоны без остановки оборудования. Модель Testo 830-T1 благодаря высокой повторяемости показаний и удобному интерфейсу часто используется сервисными инженерами при плановом техническом обслуживании. Компактные приборы серии DT-812 удобны для работы в стеснённых условиях машинных залов и на кровлях.

Типичные ошибки при измерениях в условиях ОВКВ и способы их исключения

Даже при использовании качественного пирометра результаты могут быть искажёнными из-за неправильной методики измерений. Ниже приведены наиболее распространённые ошибки и рекомендации по их предотвращению.

Особенно внимательно следует относиться к настройке коэффициента излучения при работе с новыми и старыми трубопроводами, окрашенными и неокрашенными поверхностями. Разница в показаниях может достигать 10–20 °C при неправильной настройке.

Обзор моделей пирометров для работы с системами ОВКВ

На рынке представлено множество моделей инфракрасных пирометров, однако для регулярной работы с системами отопления, вентиляции и кондиционирования наибольший интерес представляют приборы, сочетающие достаточный диапазон, хорошее оптическое разрешение, удобство эксплуатации и возможность поверки.

Выбор конкретной модели зависит от интенсивности эксплуатации, требуемой точности и необходимости официальной поверки. Для организаций, выполняющих работы с составлением актов и отчётов, предпочтительны модели с первичной поверкой и внесением в реестр средств измерений (например, RGK PL-12 с поверкой).

Рекомендации по выбору, эксплуатации и обслуживанию пирометра

При подборе пирометра для задач ОВКВ рекомендуется руководствоваться следующими критериями:

• Для ежедневных обходов тепловых пунктов и систем отопления достаточно модели с диапазоном до +550 °C и оптическим разрешением 12:1.
• При работе с системами кондиционирования и холодоснабжения полезна функция измерения разницы температур и память MIN/MAX.
• Для составления официальной документации выбирайте приборы, прошедшие поверку.
• Обратите внимание на эргономику корпуса и время автономной работы — при длительных обходах это существенно влияет на производительность.

Правила эксплуатации и обслуживания

1. Храните прибор в защитном чехле при температуре от −20 до +60 °C.
2. Регулярно очищайте оптическую линзу мягкой безворсовой тканью.
3. Проводите поверку в соответствии с межповерочным интервалом (обычно 1 год).
4. Перед каждым сезоном активной эксплуатации проверяйте работоспособность лазерного указателя и дисплея.
5. При работе в запылённых помещениях используйте защитные насадки на объектив.

Соблюдение этих простых правил позволяет сохранить точность прибора на протяжении многих лет и избежать внеплановых затрат на ремонт или замену.

Заключение

Инфракрасные пирометры стали неотъемлемым инструментом в арсенале специалистов, занимающихся эксплуатацией, наладкой и диагностикой систем отопления, вентиляции и кондиционирования воздуха. Они обеспечивают быстрый, безопасный и достаточно точный контроль температурных параметров без остановки оборудования и нарушения технологических процессов.

Правильный выбор модели с учётом оптического разрешения, диапазона измерений и дополнительных функций позволяет существенно повысить эффективность обследований, сократить время выявления неисправностей и улучшить качество профилактического обслуживания. Регулярный температурный мониторинг с помощью пирометров способствует повышению энергоэффективности зданий, снижению эксплуатационных расходов и обеспечению нормативных параметров микроклимата.

Внедрение современных пирометров в повседневную практику инженерных служб даёт возможность перейти от реактивного устранения аварий к проактивной диагностике и планированию ремонтных работ на основе фактических данных.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
