Пирометры для строительного контроля и приёмки объектов

Оглавление

Введение

В процессе строительства и особенно на этапе приёмки готовых объектов контроль температурных параметров поверхностей и инженерных систем имеет решающее значение. Отклонения от проектных значений могут свидетельствовать о скрытых дефектах теплоизоляции, нарушениях технологии монтажа, некачественных соединениях или несоответствии энергоэффективности здания требованиям проекта. Своевременное выявление таких отклонений позволяет устранить недостатки до подписания актов приёмки и избежать дорогостоящих переделок в дальнейшем.

Пирометры — инфракрасные термометры — стали незаменимым инструментом для специалистов служб строительного контроля, инженеров ПТО, прорабов и представителей заказчика. Они обеспечивают возможность проводить измерения температуры без физического контакта с поверхностью. Это особенно важно при работе на высоте, с горячими трубопроводами, под напряжением электрооборудованием или свежеокрашенными и оштукатуренными поверхностями, где контактные методы неприемлемы.

В отличие от тепловизоров, которые дают общую картину распределения температур, пирометры обеспечивают высокую точность точечных измерений в конкретных зонах. Их компактность, скорость получения результата и возможность работы одной рукой делают эти приборы идеальными для регулярных обходов и приёмочных испытаний на строительных площадках.

Принцип работы инфракрасных пирометров в условиях строительной площадки

Любое тело с температурой выше абсолютного нуля излучает электромагнитные волны в инфракрасном диапазоне. Пирометр регистрирует интенсивность этого излучения в узком спектральном окне (чаще всего 8–14 мкм) и пересчитывает её в значение температуры поверхности.

Основой расчёта служит закон Стефана — Больцмана. Для абсолютно чёрного тела интенсивность излучения описывается формулой:

где \( I \) — энергетическая яркость излучения, \( \sigma = 5{,}670367 \times 10^{-8} \) Вт·м⁻²·К⁻⁴ — постоянная Стефана — Больцмана, \( T \) — абсолютная температура в кельвинах.

Реальные строительные материалы не являются абсолютно чёрными телами. Поэтому вводится коэффициент излучения (эмиссивность) \( \varepsilon \), принимающий значения от 0 до 1:

Пирометр измеряет яркость и, зная заданное пользователем значение \( \varepsilon \), вычисляет истинную температуру поверхности. На строительных объектах коэффициент излучения большинства материалов (бетон, кирпич, штукатурка, дерево, окрашенные поверхности) находится в диапазоне 0,85–0,95. Однако для металлов, стекла и некоторых полимеров он может быть значительно ниже, что требует либо точной настройки прибора, либо применения вспомогательных средств (чёрная матовая лента или краска с известным \( \varepsilon \)).

Важным параметром является оптическое разрешение (показатель визирования) D:S — отношение расстояния до объекта D к диаметру пятна измерения S. Например, при разрешении 12:1 на расстоянии 1,2 м диаметр контролируемой зоны составит всего 10 см. Это позволяет точно измерять температуру отдельных элементов конструкции, не захватывая окружающий фон.

На строительной площадке пирометры работают в сложных условиях: пыль, вибрация, перепады температур, яркое солнце или недостаточная освещённость. Поэтому модели, предназначенные для профессионального использования, оснащаются лазерным целеуказателем (одно- или многоточечным), подсветкой дисплея, прочным корпусом и функцией удержания показаний (Data Hold). Быстрое время отклика (от 150 до 500 мс) позволяет проводить серийные измерения без задержек при обходе объекта.

Ключевые характеристики пирометров для строительного контроля и приёмки

При выборе пирометра для задач строительного контроля и приёмки объектов необходимо ориентироваться на ряд параметров, напрямую влияющих на достоверность и удобство измерений в полевых условиях.

Особое внимание стоит уделить возможности регулировки коэффициента излучения. На объекте часто встречаются поверхности с разными оптическими свойствами: оштукатуренные стены, металлические элементы каркаса, стеклопакеты, полимерная изоляция. Приборы с фиксированным значением \( \varepsilon = 0{,}95 \) удобны для типовых задач, но менее универсальны.

Для работы в условиях строительной площадки важны также эргономика корпуса (пистолетная рукоятка), защита от пыли и влаги, а также наличие чехла и запасных элементов питания. Модели с цветным дисплеем существенно облегчают считывание показаний при ярком солнечном свете или в затемнённых технических помещениях.

Основные задачи строительного контроля и приёмки, решаемые пирометрами

Пирометры применяются практически на всех этапах строительства — от возведения каркаса до финальной приёмки объекта. Ниже рассмотрены наиболее типичные и востребованные задачи.

Контроль теплоизоляции и выявление тепловых мостов в ограждающих конструкциях

Одна из главных задач при приёмке — проверка качества утепления фасадов, перекрытий и кровли. Пирометр позволяет быстро выявить участки с повышенной теплопотерей.

Методика измерений:

• Измерения проводят с внутренней и наружной стороны конструкции при стабильной разнице температур внутри и снаружи не менее 10–15 °C.
• Контрольные точки выбирают равномерно по площади, а также в характерных зонах: углы, примыкания к проёмам, места крепления утеплителя.
• Фиксируют температуру поверхности и сравнивают с расчётными значениями или с температурой соседних участков.
• Значительное локальное понижение температуры (на 3–5 °C и более) указывает на наличие теплового моста или дефекта утепления.

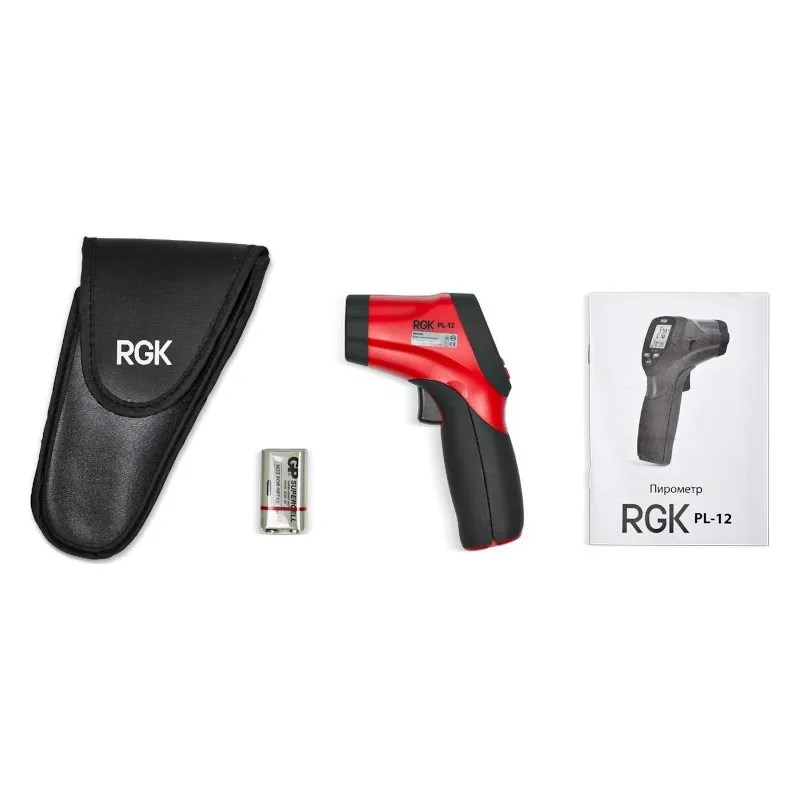

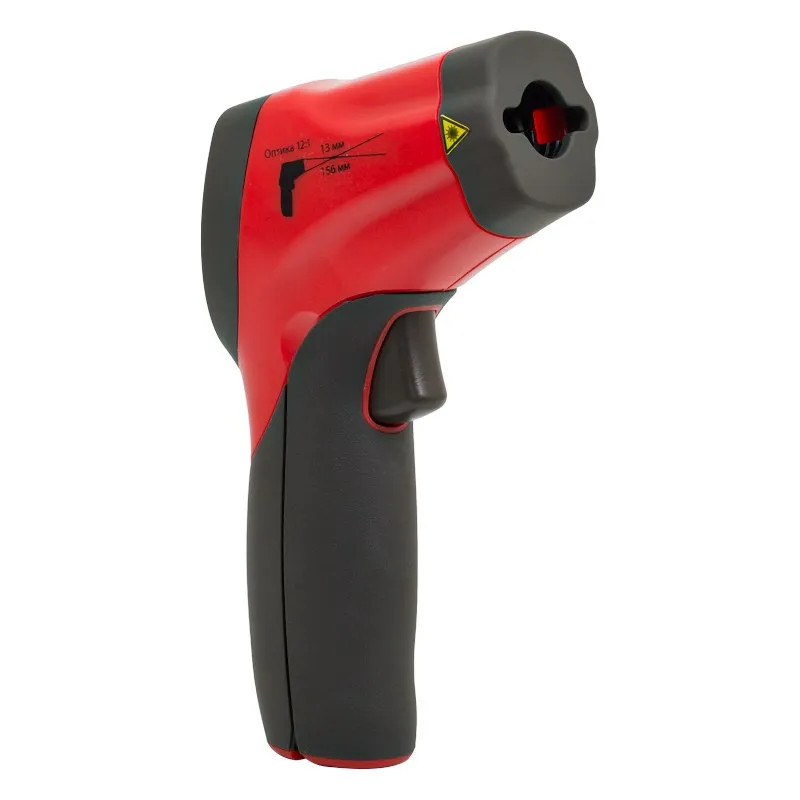

Для обследования многоэтажных фасадов с земли или строительных лесов удобно использовать приборы с высоким оптическим разрешением. Пирометр RGK PL-12 с разрешением 12:1 позволяет проводить точные замеры отдельных участков утеплителя, не захватывая большой фон.

Проверка монтажа и качества светопрозрачных конструкций

Некачественная установка окон, дверей и витражей — одна из самых частых причин претензий при приёмке. Пирометр помогает выявить нарушения герметичности и мостики холода в зонах примыкания.

Рекомендуемая последовательность действий:

1. Измерение температуры стекла и рамы в нескольких точках по периметру.
2. Сравнение температуры внутренней поверхности стеклопакета с температурой примыкающей стены.
3. Проверка температурного перепада в зоне импоста и штапика.
4. При наличии подозрений на продувание — дополнительное измерение в зоне уплотнителей.

Модели с быстрым откликом и удобным лазерным указателем, такие как Testo 830-T1, позволяют оперативно обследовать все окна на этаже и зафиксировать проблемные зоны для последующего устранения.

Контроль систем отопления, вентиляции и тёплых полов при приёмке

При приёмке систем отопления, вентиляции и кондиционирования пирометры позволяют быстро оценить равномерность прогрева приборов и трубопроводов, выявить воздушные пробки, неправильную балансировку контуров и дефекты изоляции. Особенно актуально это для систем тёплых полов, где неравномерный нагрев сразу заметен по температурной карте поверхности.

Основные контрольные операции:

• Измерение температуры поверхности радиаторов и конвекторов в нескольких точках по высоте и ширине.
• Проверка температуры подающего и обратного трубопроводов на расстоянии 0,5–1 м от коллектора.
• Контроль температуры поверхности пола в зонах укладки греющего кабеля или труб (разница между зонами не должна превышать 3–5 °C).
• Выявление участков с аномально низкой или высокой температурой, указывающих на засорение, завоздушивание или повреждение изоляции.

Для этих задач хорошо подходят приборы с возможностью быстрого переключения между минимальными и максимальными значениями. Компактные модели с оптическим разрешением 8:1 или 12:1 позволяют проводить измерения даже в труднодоступных нишах и за мебелью без демонтажа.

Диагностика электрических соединений и щитов на этапе ввода объекта

Электрические распределительные щиты, кабельные соединения и контактные группы — одни из самых ответственных узлов при приёмке. Перегрев в этих точках может привести к авариям и пожарам. Пирометры позволяют выявить дефектные контакты ещё до подачи полной нагрузки.

Рекомендуемая методика контроля:

1. Измерение температуры всех контактных соединений, клемм, автоматических выключателей и УЗО при номинальной или близкой к ней нагрузке.
2. Сравнение температуры однотипных фаз и параллельных цепей (разница более 10–15 °C требует дополнительной проверки).
3. Контроль температуры кабельных вводов и мест прохода через конструкции.
4. Фиксация «горячих точек» с указанием точного расположения для последующего устранения.

При работе в электрощитах важно соблюдать требования безопасности: измерения проводят при закрытых дверцах или с использованием соответствующих средств защиты. Приборы с быстрым откликом и лазерным указателем существенно ускоряют процесс и снижают время пребывания персонала в зоне повышенной опасности.

Контроль температурных режимов при бетонных и отделочных работах

Температура бетонной смеси, опалубки и свежеуложенного бетона напрямую влияет на набор прочности и долговечность конструкций. Пирометры применяют для оперативного контроля как на стадии приготовления и укладки, так и в процессе выдерживания бетона.

Типичные точки контроля:

• Температура бетонной смеси в кузове автобетоносмесителя и в опалубке перед укладкой.
• Температура поверхности опалубки и арматуры.
• Температура поверхности бетона в процессе набора прочности (особенно в зимний период и при использовании греющих проводов).
• Контроль температуры отделочных слоёв (штукатурка, стяжка) для предотвращения трещинообразования.

Для этих задач достаточен диапазон до +100…150 °C и хорошая повторяемость показаний. Приборы с функцией удержания максимального значения помогают быстро зафиксировать пиковые температуры в процессе укладки.

Нормативная база измерений температуры при строительном контроле и приёмке

Применение пирометров при строительном контроле и приёмке объектов должно осуществляться с учётом действующих нормативных документов. Ниже приведены основные документы, регламентирующие температурные измерения и требования к средствам измерений.

При использовании результатов измерений в официальных документах (актах, заключениях, паспортах энергоэффективности) приборы должны иметь действующую поверку. Это особенно важно для моделей, применяемых при приёмке объектов капитального строительства и при составлении исполнительной документации.

Практическое применение пирометров на объекте

Эффективность использования пирометра во многом зависит от правильной организации процесса измерений и документирования результатов. Ниже приведён типовой алгоритм работы на строительной площадке и при приёмке.

Подготовка к измерениям:

• Проверка заряда батареи и работоспособности лазерного указателя.
• Установка коэффициента излучения в соответствии с материалом поверхности (при необходимости — применение чёрной ленты).
• Выбор контрольных точек согласно проекту или методике контроля.
• Обеспечение стабильной разницы температур внутри и снаружи помещения (для задач теплоизоляции).

Проведение измерений:

• Наведение лазера точно на контролируемую зону, соблюдение рекомендуемого расстояния.
• Выдержка прибора в течение времени, необходимого для стабилизации показаний.
• Фиксация минимальных, максимальных и средних значений при серийных измерениях.
• Сохранение результатов во внутренней памяти прибора с привязкой к номеру точки или помещения.

Модели с энергонезависимой памятью (например, testo 835 или RGK PL-12) позволяют накапливать данные по всему объекту и затем переносить их в компьютер для оформления отчёта. Это существенно экономит время при приёмке многоэтажных зданий и крупных промышленных объектов.

При работе на открытом воздухе необходимо учитывать влияние солнечного излучения и ветра. Измерения рекомендуется проводить в пасмурную погоду или в тени, а поверхности с высокой отражающей способностью дополнительно защищать от прямых солнечных лучей.

Рекомендации по выбору, эксплуатации и метрологическому обеспечению

Выбор конкретной модели пирометра зависит от характера задач, масштаба объекта и требований к юридической значимости результатов.

Для задач, где результаты измерений будут использоваться в официальной документации, рекомендуется выбирать приборы с действующей поверкой. Это позволяет избежать дополнительных затрат и задержек при приёмке.

Правила эксплуатации:

• Хранить прибор в чехле при температуре и влажности, указанных в паспорте.
• Регулярно проверять состояние лазерного указателя и чистоту оптики.
• Проводить поверку в установленные сроки (обычно 1 год).
• При длительном хранении извлекать элементы питания.

Соблюдение этих простых правил обеспечивает стабильность метрологических характеристик и продлевает срок службы прибора в условиях интенсивной эксплуатации на строительных объектах.

Заключение

Пирометры являются эффективным и доступным инструментом для решения широкого круга задач строительного контроля и приёмки объектов. Они позволяют оперативно выявлять дефекты теплоизоляции, нарушения монтажа инженерных систем и потенциально опасные перегревы электрических соединений без остановки работ и без риска повреждения конструкций.

Правильный выбор модели с учётом оптического разрешения, диапазона температур, возможности регулировки коэффициента излучения и наличия поверки напрямую влияет на качество и юридическую значимость получаемых результатов. Применение современных пирометров с памятью и быстрым откликом существенно сокращает время проведения обследований и оформления документации.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
