Требования к электроснабжению и резервированию систем оповещения и противодымной вентиляции

Оглавление

• 1. Введение
• 2. Нормативная база
• 3. Требования к электроснабжению систем оповещения и управления эвакуацией
• 4. Категории надежности электроснабжения
• 5. Резервное питание систем оповещения
• 6. Требования к электроснабжению систем противодымной вентиляции
• 7. Практическое использование мультиметра при проверке напряжения
• 8. Методика проверки параметров электроснабжения

1. Введение

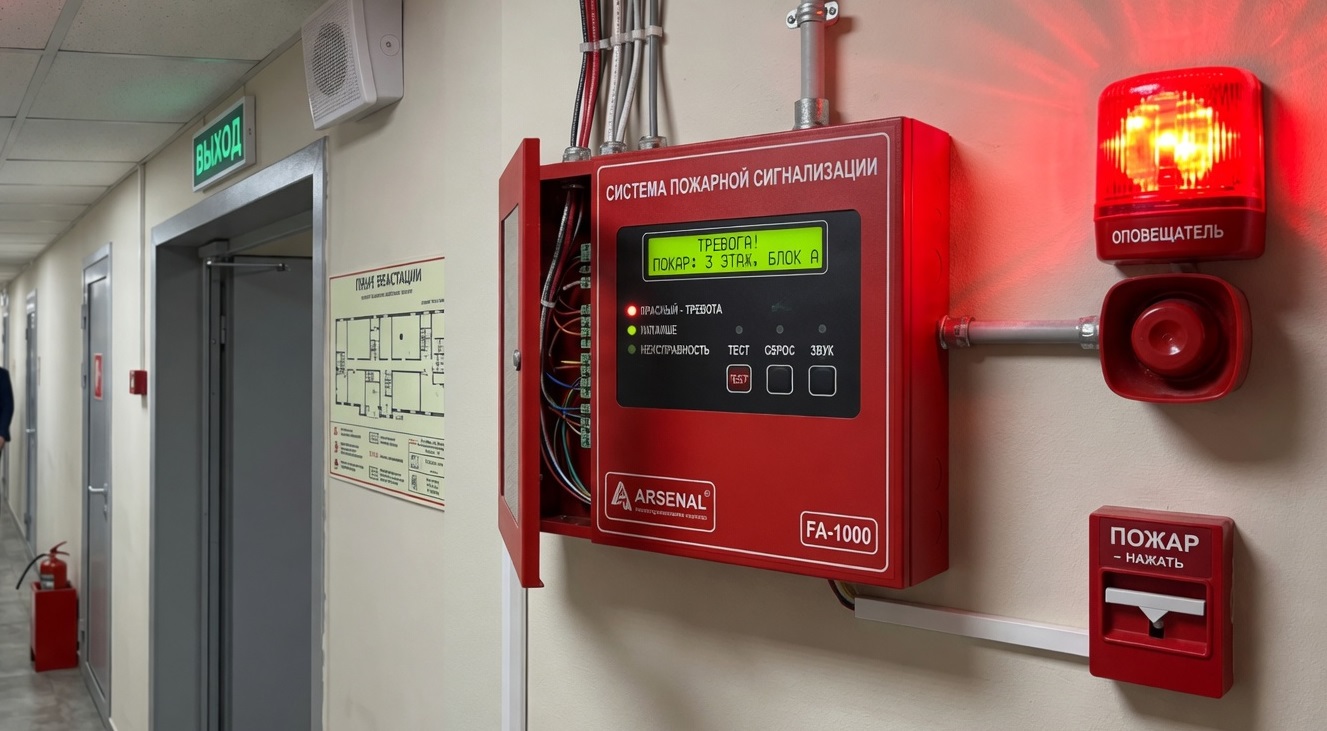

Системы оповещения и управления эвакуацией людей при пожаре, а также системы противодымной вентиляции относятся к числу наиболее важных элементов противопожарной защиты зданий и сооружений. Их работоспособность в условиях чрезвычайной ситуации напрямую зависит от надежного электроснабжения и своевременного резервирования питания. В случае отключения основного источника энергии эти системы должны продолжать функционировать без перебоев, обеспечивая своевременное оповещение, организованную эвакуацию и удаление дыма из путей движения людей.

Электроснабжение указанных систем включает выбор источников питания, расчет электрических нагрузок, контроль параметров напряжения и применение специальных измерительных приборов. Правильное выполнение требований позволяет минимизировать риски отказа оборудования и повысить уровень безопасности объектов различного назначения — от жилых домов до общественных и промышленных зданий. Особое внимание уделяется резервному питанию, которое гарантирует автономную работу в течение нормативно установленного времени.

2. Нормативная база

Требования к электроснабжению и резервированию систем оповещения и противодымной вентиляции регламентируются комплексом нормативных документов. Основополагающими являются СП 3.13130.2009, устанавливающий правила пожарной безопасности для систем оповещения и управления эвакуацией людей при пожаре, и СП 7.13130.2013, содержащий противопожарные требования к системам отопления, вентиляции и кондиционирования воздуха. Дополнительно применяются положения Правил устройства электроустановок (ПУЭ), ГОСТ Р 50571.1-2009 и ГОСТ 12.1.004-91.

Указанные документы определяют категории надежности электроснабжения, минимальное время работы от резервных источников, параметры напряжения и методы контроля. Соблюдение этих норм обязательно при проектировании, монтаже и эксплуатации систем. Нормативные акты также устанавливают порядок приемки и периодического контроля работоспособности, включая инструментальную проверку цепей питания.

3. Требования к электроснабжению систем оповещения и управления эвакуацией

Электроснабжение систем оповещения и управления эвакуацией должно обеспечивать непрерывную работу оборудования в штатном и аварийном режимах. Основные параметры включают номинальное напряжение 220 В переменного тока с частотой 50 Гц и допустимые отклонения не более ±10 %. Системы относятся к электроприемникам особой группы, для которых предусмотрено обязательное резервирование.

Ключевые требования:

• питание от двух независимых источников — основного и резервного;
• автоматическое переключение на резервный источник при отключении основного за время не более 0,5 секунды;
• обеспечение мощности, достаточной для работы всех оповещателей, сирен, световых табло и пультов управления;
• защита цепей от коротких замыканий и перегрузок в соответствии с ПУЭ.

В процессе эксплуатации необходимо регулярно контролировать состояние электрических цепей, чтобы исключить возможность отказа системы в критический момент.

4. Категории надежности электроснабжения

В соответствии с нормативными требованиями электроснабжение систем оповещения и противодымной вентиляции относится к I категории надежности. Это означает, что перерыв в питании допускается только на время автоматического переключения на резервный источник и не должен превышать доли секунды.

Для наглядности приведена классификация категорий надежности:

Системы оповещения и противодымной вентиляции всегда проектируются по I категории. Это обеспечивает максимальную надежность и соответствует требованиям пожарной безопасности.

5. Резервное питание систем оповещения

Резервное питание систем оповещения организуется с помощью источников бесперебойного питания (ИБП) или аккумуляторных батарей. Время автономной работы должно составлять не менее 1 часа в режиме оповещения и не менее 24 часов в дежурном режиме. Для крупных объектов допускается использование дизель-генераторных установок в качестве дополнительного резервного источника.

Основные характеристики резервного питания:

• автоматическое включение при снижении напряжения основного источника ниже 80 % от номинального;
• мощность ИБП должна превышать суммарную нагрузку системы не менее чем на 20 %;
• контроль уровня заряда аккумуляторных батарей с автоматической сигнализацией о разряде;
• защита от глубокого разряда и перезаряда батарей.

При монтаже резервных источников необходимо учитывать расположение оборудования, чтобы исключить влияние пожара на линии резервного питания. Все соединения выполняются огнестойкими кабелями с сохранением работоспособности в течение времени, требуемого нормативными документами.

6. Требования к электроснабжению систем противодымной вентиляции

Системы противодымной вентиляции обеспечивают удаление продуктов горения из помещений и путей эвакуации, поэтому их электроснабжение также относится к I категории надежности. Согласно СП 7.13130.2013 и СП 3.13130.2009, питание вентиляторов, клапанов и блоков управления должно быть бесперебойным. Номинальное напряжение составляет 220/380 В переменного тока с частотой 50 Гц, а допустимые отклонения не превышают ±10 % по напряжению и ±1 % по частоте.

Основные требования включают:

• подключение к двум независимым источникам питания с автоматическим переключением за время не более 0,5 секунды;
• обеспечение работы вентиляторов в течение не менее 1 часа в режиме дымоудаления при номинальной нагрузке;
• использование огнестойких кабелей, сохраняющих работоспособность в условиях пожара не менее 90 минут;
• защиту цепей от перегрузок, коротких замыканий и влияния внешних электромагнитных помех.

Для крупных объектов мощность резервных источников рассчитывается с учетом суммарной нагрузки всех элементов системы с запасом не менее 25 %. Это гарантирует стабильную работу даже при максимальной производительности вентиляционного оборудования.

7. Практическое использование мультиметра при проверке напряжения

Мультиметр является основным инструментом для контроля параметров электроснабжения систем оповещения и противодымной вентиляции. Прибор позволяет измерять переменное и постоянное напряжение, силу тока, сопротивление цепей и целостность изоляции. Перед началом работы необходимо убедиться в исправности мультиметра и выбрать режим измерения, соответствующий проверяемому параметру.

Основные правила безопасного использования мультиметра:

• установить переключатель в режим измерения переменного напряжения (ACV) для сетей 220 В;
• подключать щупы параллельно проверяемой цепи (красный — к фазе, черный — к нулю);
• измерять напряжение только при отключенной нагрузке или в дежурном режиме;
• соблюдать меры электробезопасности: использовать диэлектрические перчатки и очки, работать в сухом помещении.

При проверке резервного питания мультиметром контролируют уровень напряжения на выходе ИБП. Нормальное значение должно находиться в пределах 198–242 В. Отклонение свыше указанных границ требует немедленной корректировки или замены источника.

8. Методика проверки параметров электроснабжения

Проверка электроснабжения систем оповещения и противодымной вентиляции проводится в рамках приемки, периодического технического обслуживания и при подготовке к лицензированию МЧС. Методика включает последовательные этапы, обеспечивающие полную оценку надежности питания.

Основные этапы методики:

1. Визуальный осмотр всех кабельных линий, щитов и источников питания на отсутствие повреждений.
2. Измерение напряжения основного и резервного источников с помощью мультиметра в режимах холостого хода и под нагрузкой.
3. Проверка времени автоматического переключения на резерв (не более 0,5 с) с использованием секундомера или специализированного тестера.
4. Контроль уровня заряда аккумуляторных батарей и времени автономной работы (не менее 1 часа в рабочем режиме).
5. Измерение сопротивления изоляции кабелей (не менее 0,5 МОм при 500 В) и проверка целостности цепей.
6. Составление акта с фиксацией всех измеренных параметров и сравнением их с нормативными значениями.

Все измерения рекомендуется проводить не реже одного раза в год, а после монтажа или ремонта — в обязательном порядке. Результаты проверок документируются для подтверждения соответствия требованиям пожарной безопасности.

Специалисты, ответственные за эксплуатацию таких систем, часто сталкиваются с необходимостью иметь под рукой полный комплект проверочного оборудования. Чтобы оперативно проводить все перечисленные измерения и успешно пройти лицензию МЧС, многие организации выбирают купить готовый набор контрольно-измерительных приборов по оптимальной цене. Такой комплект значительно упрощает работу и гарантирует точность результатов при минимальных затратах времени.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
