Как выбрать и внедрить систему мониторинга шума на крупном промышленном объекте

Оглавление

1. 1. Актуальность мониторинга шума на крупных промышленных объектах
2. 2. Нормативно-правовая база контроля шума в производственной среде
3. 3. Основные компоненты системы мониторинга шума
4. 4. Критерии выбора шумомеров для промышленного применения
5. 5. Этапы внедрения системы мониторинга шума на предприятии
6. 6. Особенности эксплуатации и технического обслуживания системы
7. 7. Анализ данных мониторинга и принятие управленческих решений
8. 8. Экономическая эффективность внедрения и типичные ошибки

1. Актуальность мониторинга шума на крупных промышленных объектах

На современных крупных промышленных предприятиях — металлургических комбинатах, химических производствах, энергетических объектах, портовых терминалах и машиностроительных заводах — шум является одним из наиболее значимых вредных производственных факторов. Постоянное воздействие повышенного уровня шума приводит к профессиональной тугоухости, хронической усталости, снижению концентрации внимания и повышению риска аварийных ситуаций. Кроме того, длительное воздействие шума способствует развитию сердечно-сосудистых заболеваний и ухудшению общего состояния здоровья персонала.

Традиционный подход, основанный исключительно на периодических измерениях, уже не отвечает требованиям современного производства. Он не позволяет оперативно реагировать на изменения акустической обстановки, выявлять источники превышений в режиме реального времени и оценивать эффективность принимаемых защитных мер. Именно поэтому внедрение автоматизированной системы мониторинга шума становится необходимым элементом системы управления охраной труда.

Основные причины, по которым крупные предприятия переходят на непрерывный мониторинг:

• Высокая плотность и мощность источников шума (компрессорные станции, турбины, конвейеры, вентиляционные системы, транспортные средства);
• Необходимость круглосуточного контроля в условиях непрерывного производства;
• Требования контролирующих органов к регулярному представлению объективных данных;
• Возможность своевременного выявления неисправностей оборудования, которые сопровождаются ростом шумовых характеристик;
• Снижение рисков профессиональных заболеваний и связанных с ними финансовых потерь.

Автоматизированная система позволяет не только фиксировать текущие уровни, но и строить тренды, прогнозировать превышения и формировать обоснованные рекомендации по применению средств индивидуальной защиты или инженерных решений по снижению шума.

2. Нормативно-правовая база контроля шума в производственной среде

В Российской Федерации требования к уровням шума на рабочих местах и к организации контроля устанавливаются несколькими ключевыми документами. Главным из них является СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания». Согласно этому документу, предельно допустимый эквивалентный уровень звука на большинстве рабочих мест при 8-часовой продолжительности смены не должен превышать 80 дБА.

Для импульсного шума и шума с выраженными тональными составляющими применяются поправки, увеличивающие измеренное значение. Это делает особенно важным использование приборов, способных корректно определять характер шума.

Методы проведения измерений регламентированы ГОСТ 12.1.050-86 «ССБТ. Методы измерения шума на рабочих местах». Требования к самим средствам измерения — шумомерам — установлены в ГОСТ Р 53188.1-2019 «ГСИ. Шумомеры. Часть 1. Технические требования» (гармонизирован с международными стандартами IEC 61672).

Общие требования безопасности при воздействии шума содержатся в ГОСТ 12.1.003-2014 «ССБТ. Шум. Общие требования безопасности». Дополнительные положения по защите от шума в зданиях и на территории предприятий отражены в СП 51.13330.2011 «Защита от шума».

Для практического применения на промышленных объектах важно понимать разницу между эквивалентным и максимальным уровнями звука, а также влияние частотной коррекции (А или С). Формула расчёта эквивалентного уровня звука имеет следующий вид:

где \( L(t) \) — мгновенный уровень звука, \( T \) — период усреднения.

Соблюдение этих нормативов требует не разовых замеров, а системного подхода к мониторингу, что особенно актуально для крупных предприятий с большим количеством рабочих мест и источников шума.

3. Основные компоненты системы мониторинга шума

Современная система мониторинга шума на крупном промышленном объекте представляет собой комплекс взаимосвязанных элементов, обеспечивающих непрерывный сбор, передачу, обработку и хранение данных. Она может быть построена по модульному принципу и масштабироваться в зависимости от размеров предприятия и количества контрольных точек.

Ключевыми компонентами системы являются:

• Стационарные шумовые датчики и микрофоны — размещаются в наиболее шумных зонах, на границах санитарно-защитных зон и вблизи рабочих мест. Они работают в непрерывном режиме и передают данные по проводным или беспроводным каналам связи.
• Портативные шумомеры — используются для периодической верификации показаний стационарных датчиков, проведения измерений в труднодоступных или временно изменяющихся зонах, а также для калибровки системы. В практике промышленного мониторинга хорошо зарекомендовали себя модели VA-SM8080, VA-SM8081 и testo 816-2, которые обеспечивают высокую точность, поддержку частотных коррекций А и С, регистрацию данных и удобный интерфейс.
• Система сбора и передачи данных — включает контроллеры, шлюзы и каналы связи (Ethernet, Wi-Fi, LoRaWAN). Обеспечивает доставку информации на центральный сервер в реальном времени.
• Программное обеспечение — осуществляет визуализацию данных (графики, тепловые карты шума), формирование отчётов, генерацию автоматических оповещений при превышении нормативов и интеграцию с системами управления охраной труда предприятия.
• Вспомогательное оборудование — источники питания (в том числе автономные), метеозащита микрофонов, крепёжные конструкции и калибровочные устройства.

Правильное сочетание стационарных и портативных средств измерения позволяет добиться оптимального соотношения между непрерывностью контроля и экономической эффективностью системы. Портативные приборы, такие как CEM DT-8852 или DT-805, часто применяются для детального обследования отдельных участков и подтверждения данных автоматических датчиков.

При проектировании системы важно учитывать специфику производства: наличие взрывоопасных зон, высокую запылённость, перепады температур и необходимость интеграции с существующими системами автоматизации предприятия.

4. Критерии выбора шумомеров для промышленного применения

Выбор шумомеров для системы мониторинга на крупном промышленном объекте — один из самых ответственных этапов. От правильности этого выбора зависит точность получаемых данных, надёжность всей системы и возможность интеграции с другими элементами производственного контроля. Приборы должны соответствовать требованиям ГОСТ Р 53188.1-2019 и обеспечивать стабильную работу в сложных условиях производства.

Основные критерии, которые необходимо учитывать при выборе:

• Класс точности — для большинства промышленных задач достаточно шумомеров класса 2, однако на ответственных объектах (энергетика, химия, авиация) рекомендуется использовать приборы класса 1.
• Частотные коррекции — наличие фильтров А и С. Коррекция А наиболее близка к восприятию человеческого уха, коррекция С применяется для оценки низкочастотных составляющих и импульсного шума.
• Диапазон измерений и динамический диапазон — промышленный шум часто варьируется в широких пределах, поэтому прибор должен уверенно работать от 30–40 дБ до 130–140 дБ без переключения диапазонов вручную.
• Возможности регистрации и усреднения — поддержка эквивалентного уровня (Leq), максимального и минимального уровней, а также длительной записи данных с заданным интервалом.
• Интеграция и интерфейсы — наличие USB, RS-232, Bluetooth или Wi-Fi для передачи данных в центральное программное обеспечение системы мониторинга.
• Защита от окружающей среды — степень защиты корпуса (IP54 и выше), рабочий диапазон температур и влажности, наличие ветрозащиты для наружных измерений.
• Удобство эксплуатации и обслуживания — простота калибровки, наличие встроенной памяти, автономность питания и эргономичность конструкции.

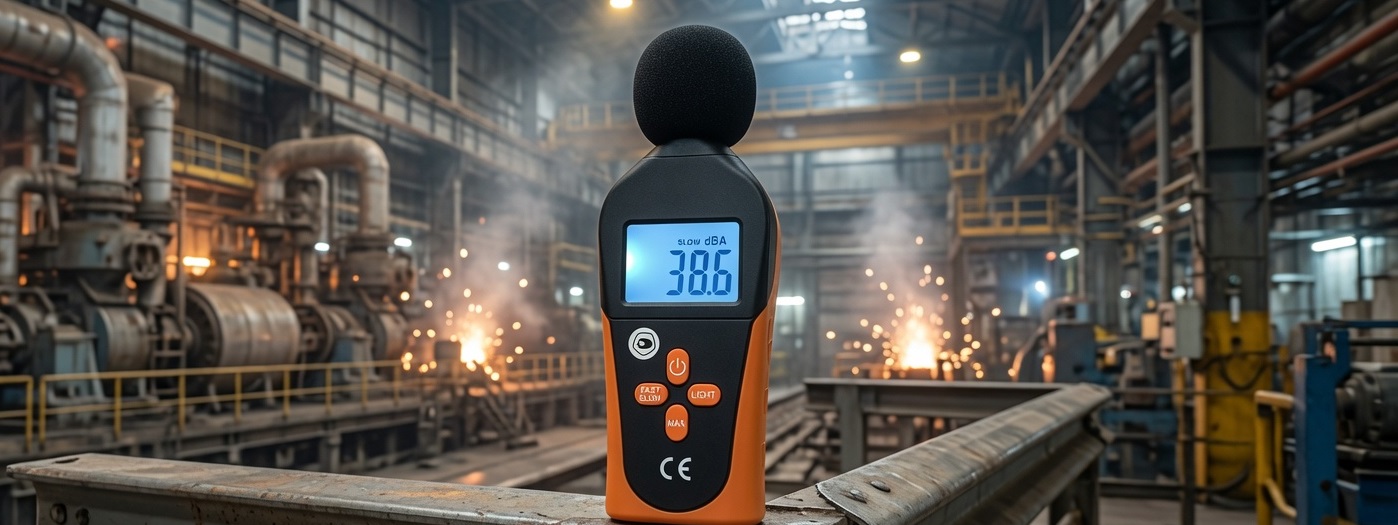

На практике для промышленных систем мониторинга хорошо зарекомендовали себя цифровые шумомеры VA-SM8080 и VA-SM8081. Они отличаются высокой точностью, поддержкой автоматического переключения диапазонов и удобным дисплеем. Модель testo 816-2 часто выбирают за возможность длительной регистрации данных и надёжную работу в полевых условиях. Для задач с ограниченным бюджетом или для вспомогательных измерений можно рассмотреть CEM DT-8852 и DT-805 — эти приборы обеспечивают необходимый функционал при хорошем соотношении цены и качества.

При выборе также важно учитывать возможность периодической поверки и наличие сервисной поддержки в регионе. Приборы должны легко калиброваться с помощью акустического калибратора 94 дБ или 114 дБ.

5. Этапы внедрения системы мониторинга шума на предприятии

Внедрение системы мониторинга шума на крупном промышленном объекте — это комплексный проект, который требует системного подхода и поэтапной реализации. Поспешность на любом из этапов может привести к неточным данным или неэффективной работе системы в целом.

Рекомендуемая последовательность этапов:

1. Предварительный аудит и картирование шума — проведение детального обследования предприятия с помощью портативных шумомеров. Определяются основные источники шума, зоны с наибольшим воздействием и потенциальные контрольные точки. На этом этапе активно используются такие приборы, как VA-SM8080, CEM DT-8852 и testo 816-2.
2. Разработка технического задания и проекта системы — определение количества и расположения стационарных датчиков, выбор типа связи, требований к программному обеспечению и интеграции с существующими системами предприятия (АСУ ТП, СУОТ).
3. Выбор и закупка оборудования — подбор стационарных датчиков, портативных шумомеров для верификации, серверного оборудования и программного обеспечения. Учитываются критерии, описанные в разделе 4.
4. Монтаж и настройка оборудования — установка датчиков в контрольных точках, прокладка кабелей или настройка беспроводной связи, монтаж метеозащиты и источников питания.
5. Интеграция с информационными системами предприятия — подключение к центральному серверу, настройка обмена данными с программами учёта охраны труда и производственного контроля.
6. Обучение персонала — подготовка специалистов по эксплуатации системы, обучение правилам снятия показаний портативными приборами и интерпретации данных.
7. Пусконаладочные работы и опытная эксплуатация — проверка работоспособности всех компонентов, калибровка датчиков, настройка порогов оповещения и формирование первых отчётов.

Соблюдение этой последовательности позволяет минимизировать риски и добиться того, чтобы система начала приносить реальную пользу уже на этапе опытной эксплуатации.

6. Особенности эксплуатации и технического обслуживания системы

Даже самая современная система мониторинга шума требует регулярного технического обслуживания и контроля работоспособности. Без этого точность измерений со временем снижается, а данные теряют свою достоверность.

Основные направления эксплуатации и обслуживания:

• Периодическая калибровка — все шумомеры (как стационарные, так и портативные) должны регулярно проверяться с помощью акустического калибратора. Рекомендуемая периодичность — не реже одного раза в год, а в условиях агрессивной среды — чаще.
• Проверка работоспособности датчиков — визуальный осмотр, проверка защитных элементов (ветрозащита, мембраны), очистка от пыли и загрязнений. Особенно важно для наружных установок.
• Контроль каналов передачи данных — мониторинг стабильности связи, проверка кабелей и беспроводных модулей.
• Обновление программного обеспечения — установка актуальных версий ПО, обновление баз данных и алгоритмов обработки.
• Поверка средств измерений — в соответствии с требованиями законодательства все шумомеры, используемые в системе, должны проходить периодическую поверку в аккредитованных лабораториях.
• Обслуживание портативных приборов — регулярная зарядка аккумуляторов, проверка состояния микрофонов и разъёмов. Для моделей VA-SM8080, VA-SM8081 и testo 816-2 важно своевременно заменять батареи и проводить профилактическую чистку.

Для упрощения обслуживания многие современные системы предусматривают функцию самодиагностики датчиков и автоматическое формирование напоминаний о необходимости калибровки или поверки.

Грамотно организованное техническое обслуживание позволяет поддерживать высокую точность измерений на протяжении всего срока эксплуатации системы и значительно продлевает ресурс оборудования.

7. Анализ данных мониторинга и принятие управленческих решений

Сбор данных — это только первая часть работы системы мониторинга шума. Настоящая ценность появляется на этапе анализа и интерпретации полученной информации. Современные программные комплексы позволяют не просто фиксировать уровни шума, но и превращать их в понятные управленческие решения.

Основные виды анализа, которые проводятся в рамках промышленной системы мониторинга:

• Анализ трендов — отслеживание изменения уровней шума во времени по каждой контрольной точке. Позволяет выявлять постепенное ухудшение состояния оборудования или изменение производственных процессов.
• Анализ превышений — автоматическое выявление и регистрация всех случаев выхода показателей за пределы нормативов СанПиН 1.2.3685-21 с указанием времени, продолжительности и величины превышения.
• Корреляционный анализ — сопоставление данных шума с параметрами технологического процесса (мощность оборудования, режимы работы, количество единиц техники). Помогает точно определять источники шума.
• Пространственный анализ — построение тепловых карт шума на территории предприятия или в цехах. Визуально показывает зоны повышенного риска.
• Статистический анализ — расчёт средних, максимальных и эквивалентных значений за смену, неделю, месяц с формированием отчётности для контролирующих органов.

На основании результатов анализа принимаются управленческие решения. К наиболее распространённым относятся:

1. Корректировка режимов работы оборудования или перенос шумных операций в отдельные зоны.
2. Оптимизация использования средств индивидуальной защиты (выбор СИЗ с нужным коэффициентом звукопоглощения).
3. Планирование ремонтных работ на основе раннего обнаружения роста шумовых характеристик.
4. Разработка и корректировка программ производственного контроля и оценки профессиональных рисков.
5. Обоснование инвестиций в инженерные меры снижения шума (звукоизоляция, экраны, глушители).

Автоматизированный анализ данных существенно снижает нагрузку на специалистов по охране труда и позволяет принимать решения на основе объективных цифр, а не субъективных ощущений.

8. Экономическая эффективность внедрения и типичные ошибки

Внедрение системы мониторинга шума на крупном промышленном объекте требует определённых инвестиций. Однако грамотно реализованный проект быстро окупается за счёт снижения рисков, штрафов и улучшения условий труда.

Основные экономические преимущества:

• Снижение вероятности штрафов и предписаний со стороны Роспотребнадзора и других контролирующих органов.
• Уменьшение затрат на лечение и компенсации при профессиональных заболеваниях органов слуха.
• Повышение производительности труда за счёт снижения утомляемости персонала.
• Продление срока службы оборудования благодаря раннему выявлению неисправностей.
• Возможность обоснованного планирования затрат на средства индивидуальной защиты и инженерные мероприятия.

Типичные ошибки, которые допускают предприятия при внедрении систем мониторинга шума:

Анализ опыта предприятий показывает, что правильно спроектированная и обслуживаемая система мониторинга шума окупается в среднем за 1,5–3 года за счёт предотвращённых штрафов, снижения заболеваемости и оптимизации затрат на защиту от шума.

Своевременный контроль шума позволяет не только выполнять нормативные требования, но и создавать по-настоящему безопасную и комфортную производственную среду, что в конечном итоге положительно влияет на эффективность всего предприятия.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
