1. Введение
Шум является одним из наиболее распространённых вредных производственных факторов на рабочих местах. Длительное воздействие повышенных уровней шума приводит к развитию профессиональной тугоухости, снижению работоспособности, повышенной утомляемости, а также к нарушениям функционального состояния сердечно-сосудистой и нервной систем работников.
В Российской Федерации контроль уровней шума осуществляется в двух основных направлениях:
- Специальная оценка условий труда (СОУТ) — проводится в соответствии с требованиями законодательства с целью идентификации вредных и опасных факторов, определения класса условий труда и разработки мероприятий по их снижению;
- Производственный контроль — организуется работодателем в рамках системы управления охраной труда для регулярного мониторинга соответствия фактических условий труда нормативным требованиям.
Результаты измерений шума оформляются в виде протоколов и актов. Эти документы имеют важное юридическое значение: они служат основанием для принятия управленческих решений, разработки программ по улучшению условий труда, а также используются при проверках контролирующих органов (Роструд, Роспотребнадзор).
Некачественное или формальное оформление результатов измерений может привести к признанию результатов недействительными, наложению штрафов и возникновению споров с работниками. Поэтому знание требований к содержанию и структуре протоколов и актов является обязательным для специалистов по охране труда, инженеров-экологов и руководителей предприятий.
Ключевые цели правильного документирования измерений шума
- Обеспечение объективной оценки воздействия шума на работников;
- Подтверждение соответствия (или несоответствия) условий труда гигиеническим нормативам;
- Формирование базы данных для разработки мероприятий по снижению шума;
- Выполнение требований законодательства и исключение административной ответственности;
- Защита прав работников на безопасные условия труда.
2. Нормативно-правовая база измерений и документирования шума
Система нормативных документов, регулирующих измерения шума и оформление их результатов, носит комплексный характер. Основные документы можно разделить на несколько групп.
Законодательные акты федерального уровня
- Федеральный закон от 28.12.2013 № 426-ФЗ «О специальной оценке условий труда» — определяет правовые основы проведения СОУТ, включая обязательность инструментальных измерений физических факторов (в том числе шума) и требования к организациям, проводящим оценку.
- Федеральный закон от 30.03.1999 № 52-ФЗ «О санитарно-эпидемиологическом благополучии населения» — устанавливает общие требования к производственному контролю за соблюдением санитарных правил.
Методики проведения оценки и измерений
- Приказ Минтруда России от 21.11.2023 № 817н «Об утверждении Методики проведения специальной оценки условий труда, Классификатора вредных и (или) опасных производственных факторов, формы отчёта о проведении специальной оценки условий труда и инструкции по её заполнению» — с 1 сентября 2024 года является основным документом, регламентирующим порядок измерений и оценки шума при СОУТ. Методика содержит конкретные требования к выбору точек измерения, продолжительности измерений и правилам отнесения условий труда к классам.
- ГОСТ 12.1.050-86 «Система стандартов безопасности труда. Методы измерения шума на рабочих местах» — устанавливает общие методы и средства измерения шума на постоянных и непостоянных рабочих местах.
- ГОСТ 23337-2014 «Шум. Методы измерения шума на селитебной территории и в помещениях жилых и общественных зданий» — применяется при измерениях в помещениях общественных зданий и на территории.
Гигиенические нормативы
- СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах» — содержит предельно допустимые уровни шума (эквивалентные и максимальные уровни звука) для различных видов работ и помещений. Нормативы дифференцированы в зависимости от категории тяжести и напряжённости труда.
Требования к средствам измерений
- ГОСТ Р 53188.1-2019 «Государственная система обеспечения единства измерений. Шумомеры. Часть 1. Технические требования» — устанавливает классы точности шумомеров (1 и 2), требования к частотным и временным коррекциям, диапазонам измерений и погрешностям.
При проведении измерений в рамках СОУТ и производственного контроля необходимо использовать средства измерений, прошедшие поверку в установленном порядке и соответствующие требованиям вышеуказанных стандартов.
3. Общие требования к протоколам и актам измерений шума
Независимо от цели проведения измерений (СОУТ или производственный контроль) к протоколам и актам предъявляется ряд общих требований, обеспечивающих их юридическую силу и достоверность.
Основные общие требования
| Требование | Описание | Нормативная основа |
|---|---|---|
| Аккредитация испытательной лаборатории | Измерения в рамках СОУТ должны проводиться только лабораториями, аккредитованными в национальной системе аккредитации. Для производственного контроля допускается использование собственных или привлекаемых лабораторий с соответствующей компетенцией. | ФЗ № 426-ФЗ, Приказ Минтруда № 817н |
| Поверка средств измерений | Шумомеры должны иметь действующее свидетельство о поверке. Приборы должны соответствовать требованиям ГОСТ Р 53188.1-2019 (как правило, класс точности 2 для большинства производственных измерений). | ГОСТ Р 53188.1-2019, ФЗ «Об обеспечении единства измерений» |
| Фиксация условий измерений | В протоколе обязательно указываются температура, относительная влажность воздуха, атмосферное давление, скорость ветра (при наружных измерениях). Измерения не проводятся при осадках и скорости ветра более 5 м/с. | ГОСТ 12.1.050-86, МУК 4.3.3722-21 |
| Выбор и количество точек измерения | Точки выбираются в зонах пребывания работников с учётом технологического процесса. Количество и продолжительность измерений должны обеспечивать представительность результатов. | Приказ Минтруда № 817н, ГОСТ 12.1.050-86 |
| Учёт неопределённости измерений | Результаты измерений должны сопровождаться оценкой расширенной неопределённости. При сравнении с нормативами учитывается правило принятия решения с учётом неопределённости. | ГОСТ Р 53188.1-2019, методики измерений |
| Подписи и печать | Протокол подписывается исполнителем измерений, руководителем лаборатории (или уполномоченным лицом) и заверяется печатью организации (при наличии). | ГОСТ ISO/IEC 17025 |
Дополнительные требования к содержанию
- Полное наименование организации, проводившей измерения, с указанием номера аттестата аккредитации (для СОУТ);
- Дата и время проведения измерений;
- Адрес и наименование объекта, цеха, участка, конкретного рабочего места;
- Описание технологического процесса и источников шума;
- Модель и заводской номер шумомера, сведения о поверке;
- Применяемые частотные и временные коррекции (A, C, Fast, Slow, импульс);
- Результаты измерений в табличной форме с указанием эквивалентного уровня звука, максимального уровня, уровней в октавных полосах (при необходимости);
- Сравнение результатов с гигиеническими нормативами СанПиН 2.2.4.3359-16;
- Вывод о соответствии или несоответствии условий труда требованиям.

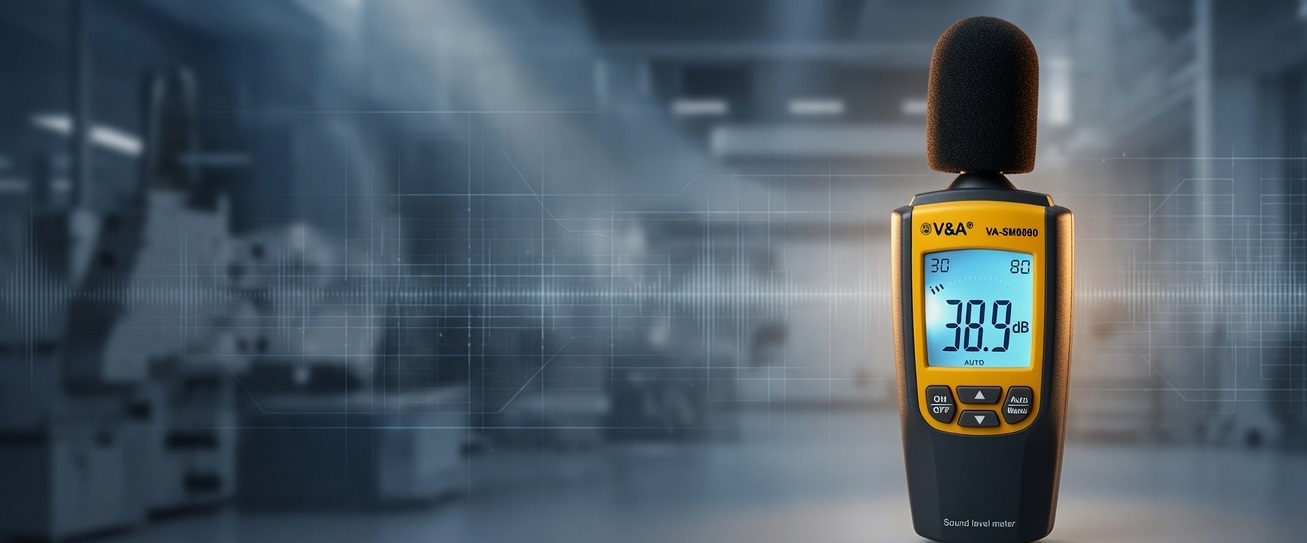

При использовании современных цифровых шумомеров (таких как VA-SM8080, testo 816-2, CEM DT-8852 и аналогичных) в протоколе рекомендуется указывать режимы измерения и способ усреднения результатов, реализованные в приборе. Это повышает прозрачность и воспроизводимость данных.
4. Структура и обязательные реквизиты протокола измерения шума
Протокол измерения шума представляет собой официальный документ, в котором подробно фиксируются все этапы проведения измерений, полученные результаты и выводы. Его структура должна обеспечивать возможность проверки достоверности данных и воспроизведения измерений при необходимости.
В соответствии с требованиями ГОСТ ISO/IEC 17025 и отраслевыми методиками протокол должен содержать следующие обязательные разделы.
Обязательные разделы протокола измерения шума
| № п/п | Раздел протокола | Обязательное содержание | Практические замечания |
|---|---|---|---|
| 1 | Титульная часть | Наименование организации-исполнителя, номер и дата протокола, наименование объекта, адрес проведения измерений | Номер протокола присваивается в соответствии с системой нумерации лаборатории |
| 2 | Сведения об аккредитации | Номер аттестата аккредитации, срок действия, область аккредитации (для СОУТ — обязательно) | Указывается полное наименование аккредитующего органа |
| 3 | Сведения о заказчике | Наименование организации-заказчика, юридический адрес, ИНН, должность и ФИО ответственного лица | Позволяет идентифицировать сторону, в интересах которой проводились измерения |
| 4 | Цель измерений | Проведение СОУТ, производственный контроль, аттестация рабочих мест, расследование несчастного случая и т.д. | Чётко формулируется в соответствии с договором или заданием |
| 5 | Сведения о средствах измерений | Тип (модель) шумомера, заводской номер, класс точности, дата последней поверки, свидетельство о поверке | Рекомендуется указывать модели VA-SM8080, VA-SM8081, testo 816-2, CEM DT-8852 или DT-805 — в зависимости от применённого прибора |
| 6 | Метеорологические условия | Температура воздуха, относительная влажность, атмосферное давление, скорость ветра (при наружных измерениях) | Измерения не проводятся при осадках и скорости ветра свыше 5 м/с |
| 7 | Методика измерений | Наименование и номер документа, по которому проводились измерения (ГОСТ 12.1.050-86, Приказ Минтруда № 817н и др.) | Указывается конкретный пункт или раздел методики |
| 8 | Описание объекта и источников шума | Наименование цеха, участка, рабочего места, характеристика технологического процесса, перечень основных источников шума | Приводится схема расположения точек измерения (при необходимости) |
| 9 | Результаты измерений | Табличные данные: номер точки, координаты, измеренные параметры (Leq, Lmax, Lmin, октавные уровни), время измерения, расчёт эквивалентного уровня | Результаты представляются с указанием единиц измерения и неопределённости |
| 10 | Сравнение с нормативами | Гигиенические нормативы по СанПиН 2.2.4.3359-16, превышение или соответствие нормам | Указывается класс условий труда по шуму |
| 11 | Заключение | Вывод о соответствии/несоответствии условий труда требованиям, рекомендации по снижению шума | Заключение должно быть однозначным и обоснованным |
| 12 | Подписи | ФИО и подписи исполнителя измерений, руководителя лаборатории, дата | При наличии — печать организации |
Каждый раздел протокола должен быть заполнен максимально полно. Пропуск обязательных реквизитов может стать основанием для признания протокола недействительным при проверке контролирующими органами или в судебном порядке.
5. Акт замера шума: назначение, содержание и отличие от протокола
Наряду с протоколом в практике часто используется термин «акт замера шума» (или «акт измерения уровня шума»). Хотя эти два документа тесно связаны, между ними существуют принципиальные различия по назначению, объёму информации и юридическому статусу.
Назначение акта замера шума
- Фиксация факта проведения измерений в упрощённой форме;
- Оперативное информирование руководства предприятия о результатах контроля;
- Основание для принятия немедленных организационных мер (приостановка работ, выдача СИЗ и т.д.);
- Документ внутреннего производственного контроля, не требующий полной аккредитации лаборатории.
Типичная структура акта замера шума
| Раздел | Содержание |
|---|---|
| Заголовок | «Акт замера уровня шума» с указанием даты и номера |
| Состав комиссии | ФИО и должности членов комиссии (представители работодателя, службы охраны труда, возможно — представитель работников) |
| Объект измерений | Краткое описание рабочего места или помещения |
| Использованное оборудование | Модель шумомера (например, СEM DT-85A или VA-SM8081), заводской номер, дата поверки |
| Результаты измерений | Краткая таблица: точка измерения — эквивалентный уровень звука (дБА) — норматив — вывод |
| Заключение комиссии | Соответствует / не соответствует нормам. При необходимости — перечень рекомендуемых мероприятий |
| Подписи | Члены комиссии, дата составления акта |
Основные отличия протокола от акта
| Критерий | Протокол измерения шума | Акт замера шума |
|---|---|---|
| Объём информации | Полный технический документ с подробными данными, расчётами и неопределённостью | Краткий документ с основными результатами и выводами |
| Требования к исполнителю | Аккредитованная испытательная лаборатория (обязательно при СОУТ) | Комиссия предприятия или специалист по охране труда (для внутреннего контроля) |
| Юридическая сила | Высокая — используется в СОУТ, при проверках и в суде | Ограниченная — в основном для внутреннего использования |
| Наличие расчётов | Обязательно (эквивалентный уровень, неопределённость, класс условий труда) | Необязательно — достаточно фактических значений и сравнения с нормой |
| Хранение | Не менее 5 лет (в составе материалов СОУТ — 45 лет) | Согласно внутреннему положению о производственном контроле |
На практике многие предприятия используют акт как оперативный документ, а протокол — как официальное подтверждение результатов для контролирующих органов. В некоторых случаях акт составляется на основании протокола аккредитованной лаборатории.
6. Особенности оформления документации при проведении СОУТ
Измерения шума в рамках специальной оценки условий труда имеют ряд существенных особенностей, связанных с жёсткими требованиями законодательства и необходимостью включения результатов в официальный отчёт о проведении СОУТ.
Ключевые особенности проведения и документирования измерений при СОУТ
- Обязательность аккредитации — измерения может проводить только испытательная лаборатория, аккредитованная в национальной системе аккредитации на соответствующий вид работ. Самостоятельные измерения работодателем при СОУТ не допускаются.
- Применение актуальной Методики — с 1 сентября 2024 года измерения и оценка шума проводятся в соответствии с Приказом Минтруда России от 21.11.2023 № 817н. Документ содержит конкретные правила выбора точек измерения, продолжительности и расчёта показателей.
- Оценка по эквивалентному уровню — при непостоянном шуме основным нормируемым показателем является эквивалентный уровень звука LAeq за смену. При постоянном шуме могут оцениваться уровни звукового давления в октавных полосах частот.
- Учёт класса точности прибора — для большинства измерений при СОУТ достаточно шумомеров 2-го класса точности (VA-SM8080, testo 816-2, CEM DT-8852 и аналогичные), однако в сложных случаях может потребоваться прибор 1-го класса.
- Включение в отчёт о СОУТ — результаты измерений шума оформляются в виде протокола, который является неотъемлемой частью отчёта о проведении специальной оценки условий труда (форма отчёта утверждена Приказом № 817н).
- Определение класса условий труда — на основании измеренных значений и сравнения с нормативами СанПиН 2.2.4.3359-16 работникам присваивается подкласс условий труда по шуму (2, 3.1, 3.2, 3.3 или 3.4). Превышение эквивалентного уровня на 5 дБА и более уже относит условия к вредным.
Требования к протоколу измерений при СОУТ
| Требование | Особенности оформления |
|---|---|
| Идентификация рабочего места | Указывается номер рабочего места по карте СОУТ, наименование профессии (должности) и вида работ |
| Режим работы источника шума | Фиксируется, проводились ли измерения при штатном технологическом режиме или в специальных условиях |
| Расчёт эквивалентного уровня | Приводится методика расчёта LAeq за 8-часовую смену с учётом времени воздействия на работника |
| Сравнение с нормативами | Обязательно указывается допустимый уровень по таблицам Приказа № 817н и фактическое превышение |
| Вывод о классе условий труда | Чётко формулируется подкласс (например, «3.2 — вредные условия труда 2 степени») |
Протокол измерения шума при СОУТ должен быть подписан руководителем аккредитованной лаборатории и включён в материалы отчёта о проведении специальной оценки условий труда. Отсутствие или ненадлежащее оформление такого протокола может повлечь признание результатов СОУТ недействительными.
7. Требования к документации в рамках производственного контроля
Производственный контроль за уровнем шума на рабочих местах организуется работодателем в соответствии с требованиями законодательства о санитарно-эпидемиологическом благополучии населения. В отличие от СОУТ, где измерения проводятся исключительно аккредитованными лабораториями, при производственном контроле допускается более гибкий подход.
Основные особенности документирования при производственном контроле
| Аспект | Требования при производственном контроле |
|---|---|
| Периодичность измерений | Не реже одного раза в год (или в соответствии с программой производственного контроля). При изменении технологического процесса — внепланово. |
| Исполнитель измерений | Аккредитованная лаборатория или собственные специалисты предприятия при наличии соответствующего оборудования и компетенции. |
| Форма документа | Протокол измерений или акт замера шума. Допускается упрощённая форма по сравнению с СОУТ. |
| Хранение документов | В соответствии с внутренним положением о производственном контроле (рекомендуется не менее 5 лет). |
| Использование результатов | Для разработки мероприятий по снижению шума, контроля эффективности СИЗ, информирования работников. |
Обязательные элементы документации при производственном контроле
- Дата и место проведения измерений;
- Сведения о применяемом шумомере (модель, заводской номер, дата поверки);
- Описание рабочих мест и источников шума;
- Результаты измерений с указанием эквивалентного уровня звука;
- Сравнение с нормативами СанПиН 2.2.4.3359-16;
- Выводы и рекомендации;
- Подписи ответственных лиц.
При производственном контроле особенно важно вести динамику изменений уровней шума во времени. Для этого удобно использовать шумомеры с функцией регистрации данных, такие как testo 816-2 или VA-SM8081, которые позволяют сохранять результаты измерений и передавать их на компьютер для последующего анализа.
8. Средства измерений и их влияние на достоверность результатов протокола
Качество и достоверность протокола измерения шума напрямую зависят от характеристик используемого шумомера. Современные цифровые приборы позволяют не только проводить измерения с высокой точностью, но и автоматизировать процессы регистрации и обработки данных, что существенно снижает вероятность ошибок при оформлении документации.
Ключевые характеристики шумомеров, влияющие на качество протокола
| Характеристика | Влияние на протокол | Примеры моделей |
|---|---|---|
| Класс точности | Определяет допустимую погрешность измерений. Для большинства производственных измерений достаточно 2-го класса. | VA-SM8080, VA-SM8081, CEM DT-8852, testo 816-2 |
| Частотные коррекции | Наличие A- и C-коррекции позволяет оценивать как воспринимаемый человеком шум, так и линейный уровень. | VA-SM8082, CEM DT-8852, testo 816-2 |
| Временные характеристики | Fast, Slow и импульсный режимы необходимы для правильной оценки постоянного и импульсного шума. | DT-805, СEM DT-85A, VA-SM8081 |
| Функция усреднения (Leq) | Автоматический расчёт эквивалентного уровня существенно упрощает оформление протокола и снижает риск ошибок в расчётах. | testo 816-2, VA-SM8081, CEM DT-8852 |
| Регистрация данных | Возможность сохранения результатов во внутренней памяти или передачи на ПК облегчает формирование таблиц в протоколе. | testo 816-2, VA-SM8081 |
| Наличие ветрозащиты и калибровки | Обеспечивает корректность измерений на открытом воздухе и стабильность показаний. | Все перечисленные модели комплектуются ветрозащитой |
При выборе шумомера для проведения измерений рекомендуется ориентироваться на задачи, которые предстоит решать. Для регулярного производственного контроля и СОУТ хорошо подходят универсальные модели с возможностью автоматического расчёта эквивалентного уровня и регистрации данных. Это позволяет существенно сократить время на оформление протокола и повысить его качество.
Важно помнить, что даже самый современный прибор не заменяет правильной методики измерений и грамотного оформления документации. Поэтому специалисты, проводящие измерения, должны регулярно проходить обучение и быть в курсе актуальных изменений в нормативной базе.
9. Типичные ошибки при составлении протоколов и актов и способы их предотвращения
При анализе протоколов измерений шума, представляемых на проверку, эксперты часто выявляют одни и те же ошибки. Их своевременное предотвращение позволяет избежать признания документов недействительными и связанных с этим негативных последствий.
Наиболее распространённые ошибки и рекомендации по их устранению
| Ошибка | Последствия | Способ предотвращения |
|---|---|---|
| Отсутствие или просроченная поверка шумомера | Признание результатов измерений недействительными | Вести журнал поверок и проверять свидетельство перед каждым измерением |
| Неправильный расчёт эквивалентного уровня звука | Некорректная оценка класса условий труда | Использовать приборы с автоматическим расчётом Leq (testo 816-2, VA-SM8081) или проверенные формулы |
| Отсутствие оценки неопределённости измерений | Нарушение требований ГОСТ Р 53188.1-2019 | Применять методики расчёта неопределённости, указанные в стандарте |
| Неполное описание условий измерений | Невозможность воспроизвести измерения | Фиксировать температуру, влажность, скорость ветра и режим работы оборудования |
| Отсутствие сравнения с нормативами | Протокол не позволяет сделать вывод о соответствии условий труда | Обязательно указывать норматив по СанПиН 2.2.4.3359-16 и степень превышения |
| Неправильное указание модели и заводского номера прибора | Сомнения в идентификации средства измерений | Переписывать данные непосредственно с прибора и свидетельства о поверке |
| Отсутствие подписей или печати | Документ не имеет юридической силы | Проверять наличие всех подписей перед выдачей протокола |
Рекомендации по контролю качества оформления
- Внедрить внутренний чек-лист проверки протокола перед его подписанием.
- Проводить периодический внутренний аудит качества оформленных документов.
- Использовать специализированное программное обеспечение для автоматического формирования таблиц и расчётов.
- Обучать персонал актуальным требованиям нормативных документов.
- Хранить электронные копии протоколов с возможностью быстрого поиска.
10. Практические рекомендации по подготовке и проверке документации
Соблюдение требований к протоколам и актам измерений шума позволяет не только выполнить формальные требования законодательства, но и создать надёжную основу для принятия управленческих решений по улучшению условий труда.
Пошаговый алгоритм подготовки качественного протокола
- Подготовительный этап — проверить поверку шумомера, подготовить бланк протокола, ознакомиться с технологическим процессом и источниками шума.
- Проведение измерений — выбрать точки измерения, зафиксировать метеоусловия, провести необходимое количество измерений в соответствии с методикой.
- Обработка результатов — рассчитать эквивалентный уровень (при необходимости), оценить неопределённость, сравнить с нормативами.
- Оформление протокола — заполнить все обязательные разделы, составить таблицы результатов, сформулировать выводы.
- Внутренний контроль качества — проверить протокол по чек-листу, устранить выявленные недостатки.
- Подписание и регистрация — подписать документ уполномоченными лицами, присвоить номер и дату, внести в реестр.
- Хранение и передача — обеспечить надлежащее хранение и передачу копии заказчику или включение в материалы СОУТ.
Полезные инструменты и подходы
- Использование шумомеров с функцией автоматической регистрации и передачи данных на компьютер (testo 816-2, VA-SM8081 и аналогичные);
- Применение шаблонов протоколов, адаптированных под специфику предприятия;
- Внедрение электронного документооборота для ускорения процесса оформления и снижения риска ошибок;
- Регулярное повышение квалификации специалистов, проводящих измерения;
- Проведение совместных измерений с представителями аккредитованной лаборатории для обмена опытом.
Соблюдение этих рекомендаций позволяет существенно повысить качество документации и минимизировать риски при проверках контролирующих органов.
Для проведения точных измерений шума в полном соответствии с действующими требованиями законодательства и получения достоверных результатов, которые можно уверенно использовать при СОУТ и производственном контроле, стоит рассмотреть возможность купить современный цифровой шумомер по разумной цене. Выбор подходящей модели позволит обеспечить высокое качество измерений, удобство работы и минимизировать вероятность ошибок при оформлении протоколов.
