Требования к средствам измерения шума для аккредитованных лабораторий

Оглавление

1. 1. Введение в требования к средствам измерения шума для аккредитованных лабораторий
2. 2. Нормативно-правовая база аккредитации лабораторий и метрологического обеспечения измерений шума
3. 3. Классификация шумомеров и основные технические требования к шумомерам класса 1
4. 4. Поверка шумомеров: порядок проведения, периодичность и необходимые документы
5. 5. Требования к средствам измерения шума в лабораториях экологического контроля
6. 6. Обеспечение прослеживаемости результатов и оценка неопределённости измерений
7. 7. Критерии выбора шумомера для использования в аккредитованной лаборатории
8. 8. Организация измерений шума и требования к оформлению результатов
9. 9. Система контроля качества измерений и предотвращение типичных ошибок
10. 10. Рекомендации по оснащению аккредитованной лаборатории средствами измерения шума

1. Введение в требования к средствам измерения шума для аккредитованных лабораторий

Аккредитованные лаборатории выполняют измерения шума в рамках экологического мониторинга, производственного контроля и оценки условий труда. Точность этих измерений напрямую влияет на принятие управленческих решений, соблюдение санитарно-гигиенических требований и предотвращение вредного воздействия шума на здоровье человека. В связи с этим к средствам измерения шума предъявляются повышенные требования по метрологическим характеристикам, прослеживаемости и соответствию нормативным документам.

Шум представляет собой беспорядочные звуковые колебания, характеризующиеся широким спектром частот и изменяющейся во времени интенсивностью. Основным измеряемым параметром является уровень звукового давления. Его величина определяется по формуле:

\[ L_p = 20 \log_{10} \left( \frac{p}{p_0} \right) \]

где \( p \) — действующее значение звукового давления, Па; \( p_0 = 20\ \mu\text{Pa} \) — опорное звуковое давление, соответствующее порогу слышимости человека при частоте 1 кГц.

В аккредитованных лабораториях результаты измерений используются для официальных заключений, протоколов и отчётов. Поэтому средства измерения должны обеспечивать минимальную неопределённость и высокую повторяемость показаний. Использование приборов, не соответствующих установленным требованиям, может привести к признанию результатов недействительными при проверках контролирующих органов.

Особую роль средства измерения шума играют в лабораториях экологического контроля. Здесь измерения проводятся как на границах санитарно-защитных зон, так и на селитебных территориях. Требования к точности в таких случаях обусловлены необходимостью достоверной оценки превышения предельно допустимых уровней шума.

Ключевые задачи, решаемые с помощью точных средств измерения шума в аккредитованных лабораториях:

• проведение мониторинга акустической обстановки в населённых пунктах;
• оценка соответствия условий труда гигиеническим нормативам;
• контроль источников шума при проведении экологической экспертизы проектов;
• определение эффективности шумозащитных мероприятий;
• формирование достоверных данных для отчётности перед надзорными органами.

2. Нормативно-правовая база аккредитации лабораторий и метрологического обеспечения измерений шума

Деятельность аккредитованных лабораторий, выполняющих измерения шума, регулируется комплексом федеральных законов и национальных стандартов. Основополагающим документом является Федеральный закон от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений». Согласно этому закону, средства измерений, применяемые в сфере государственного регулирования обеспечения единства измерений, подлежат обязательной поверке. Измерения шума в целях экологического контроля и охраны труда относятся именно к такой сфере.

Второй ключевой документ — ГОСТ Р ИСО/МЭК 17025-2019 «Общие требования к компетентности испытательных и калибровочных лабораторий». В пункте 6.4 данного стандарта установлены требования к оборудованию: лаборатория должна располагать средствами измерений, пригодными для выполнения заявленных работ, обеспечивать их поверку или калибровку и вести соответствующие записи. Отсутствие действующего свидетельства о поверке шумомера является основанием для исключения результатов измерений из области аккредитации.

Непосредственно к шумомерам применяется ГОСТ Р 53188.1-2019 «ГСИ. Шумомеры. Часть 1. Технические требования». Этот стандарт устанавливает классификацию приборов по классам точности, метрологические и технические характеристики, а также методы испытаний. Именно на его положениях основывается выбор шумомера для использования в аккредитованной лаборатории.

Дополнительные требования могут содержаться в методиках измерений, утверждаемых в установленном порядке, и в документах системы аккредитации. Лаборатория экологического контроля обязана включать применяемые шумомеры в область аккредитации и подтверждать их соответствие при прохождении процедуры аккредитации и последующих инспекционных контролей.

3. Классификация шумомеров и основные технические требования к шумомерам класса 1

Согласно ГОСТ Р 53188.1-2019 шумомеры подразделяются на классы точности. Наиболее высокие требования предъявляются к приборам класса 1. Именно такие средства измерения рекомендуется использовать в аккредитованных лабораториях, выполняющих измерения шума в целях экологического контроля и оценки воздействия на человека.

Класс 1 характеризуется более строгими допусками на частотную характеристику, меньшей погрешностью измерений и повышенной стабильностью показаний во времени. Приборы этого класса предназначены для прецизионных измерений в лабораторных и полевых условиях, где требуется высокая достоверность результатов. Класс 2 имеет более широкие допуски и применяется преимущественно для ориентировочных оценок и производственного контроля.

Основные технические требования к шумомерам класса 1 включают:

• соответствие частотным коррекциям А и С с допусками, установленными ГОСТ Р 53188.1-2019;
• диапазон рабочих частот не уже 31,5–8000 Гц с контролируемыми отклонениями на каждой октавной полосе;
• наличие динамических характеристик Fast (125 мс) и Slow (1 с), а в ряде случаев — Impulse;
• возможность измерения эквивалентного уровня звука (Leq) и максимального уровня (Lmax);
• погрешность измерения уровня звукового давления на опорной частоте 1 кГц не более ±1,0 дБ;
• обеспечение прослеживаемости к государственному эталону через действующее свидетельство о поверке.

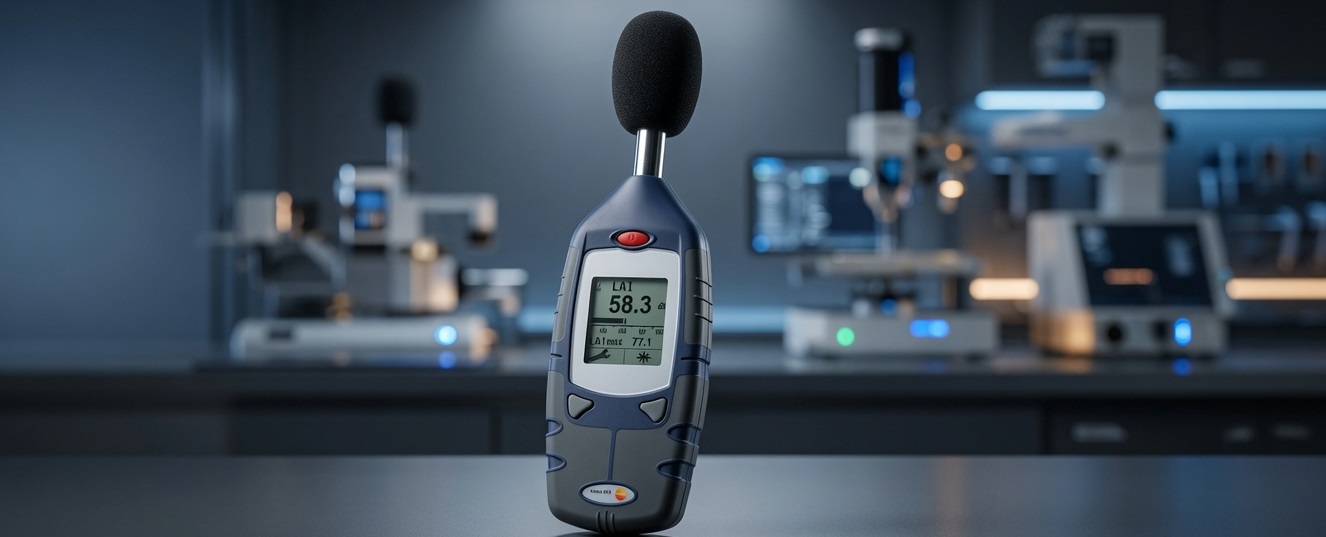

Современные шумомеры класса 1, такие как модели серии testo 816, полностью соответствуют требованиям ГОСТ Р 53188.1-2019 и успешно применяются в аккредитованных лабораториях для выполнения измерений с высокой точностью и минимальной неопределённостью. При выборе прибора необходимо обращать внимание не только на заявленный класс, но и на наличие действующего свидетельства о поверке с указанием фактических метрологических характеристик.

4. Поверка шумомеров: порядок проведения, периодичность и необходимые документы

Поверка шумомеров является обязательным требованием для всех средств измерений, применяемых в аккредитованных лабораториях. В соответствии с Федеральным законом от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений» средства измерений, используемые в сфере государственного регулирования, подлежат поверке в установленном порядке. Отсутствие действующего свидетельства о поверке делает результаты измерений юридически недействительными и может привести к исключению лаборатории из области аккредитации по соответствующему виду деятельности.

Поверку шумомеров проводят аккредитованные в национальной системе аккредитации метрологические службы или центры, имеющие соответствующую область аккредитации. Процедура включает проверку соответствия фактических метрологических характеристик прибора требованиям ГОСТ Р 53188.1-2019 и данным, указанным в описании типа средства измерений. При положительных результатах поверки выдается свидетельство установленного образца с указанием класса точности, действительных значений погрешностей и даты следующей поверки.

Периодичность поверки шумомеров обычно составляет 12 месяцев. Однако в отдельных случаях, при интенсивной эксплуатации или выявлении отклонений в процессе эксплуатации, межповерочный интервал может быть сокращён. Лаборатория обязана самостоятельно отслеживать сроки поверки и своевременно направлять приборы на поверку. Использование шумомера с просроченным свидетельством о поверке недопустимо.

Основные документы, оформляемые по результатам поверки:

• свидетельство о поверке (оригинал или заверенная копия) с приложением протокола поверки;
• паспорт или формуляр прибора с отметкой о проведённой поверке;
• запись в журнале учёта средств измерений лаборатории.

Лаборатория должна хранить все свидетельства о поверке и протоколы не менее срока, установленного системой менеджмента качества (обычно не менее 5 лет). При проведении инспекционного контроля или расширения области аккредитации эти документы представляются в орган по аккредитации.

5. Требования к средствам измерения шума в лабораториях экологического контроля

Лаборатории экологического контроля выполняют измерения шума в специфических условиях: на границах санитарно-защитных зон, на селитебных территориях, в жилых и общественных зданиях, а также при проведении производственного экологического контроля. В этих случаях к средствам измерения предъявляются дополнительные требования, обусловленные характером измеряемых объектов и необходимостью получения юридически значимых результатов.

Для экологического контроля преимущественно применяются шумомеры класса 1, соответствующие ГОСТ Р 53188.1-2019. Приборы класса 2 допускаются только для ориентировочных измерений, результаты которых не могут использоваться для официальных заключений о превышении нормативов. Шумомер должен быть поверен, иметь действующее свидетельство и быть включён в область аккредитации лаборатории.

При проведении измерений в полевых условиях экологического контроля особое внимание уделяется комплектации прибора. Обязательным элементом является ветрозащитный экран (ветрозащита), предотвращающий влияние ветра на показания микрофона. Прибор должен иметь возможность установки на штатив для обеспечения стабильного положения микрофона на высоте 1,5 м над поверхностью земли (или на уровне уха человека при измерениях в помещениях).

Ключевые особенности применения шумомеров в лабораториях экологического контроля:

• необходимость измерения эквивалентного уровня звука (Leq) за нормируемый период (день, ночь, вечер);
• возможность одновременной регистрации максимального и минимального уровней, а также статистических показателей (L10, L90 и др.);
• защита от влияния внешних факторов (температура, влажность, электромагнитные помехи);
• наличие встроенной памяти или интерфейса для передачи данных на ПК с последующей обработкой и архивированием;
• соответствие методикам измерений, утверждённым в установленном порядке для конкретного вида контроля.

Лаборатория экологического контроля обязана применять только те средства измерения, которые указаны в утверждённой области аккредитации и соответствуют конкретной методике выполнения измерений. При изменении методики или расширении области аккредитации требуется подтверждение пригодности используемых шумомеров.

6. Обеспечение прослеживаемости результатов и оценка неопределённости измерений

Прослеживаемость результатов измерений шума к государственным эталонам является одним из ключевых требований ГОСТ Р ИСО/МЭК 17025-2019 и Федерального закона № 102-ФЗ. Она обеспечивается через цепочку поверок: от рабочего шумомера лаборатории к рабочему эталону, далее к вторичному и первичному государственным эталонам звукового давления. Государственная поверочная схема, утверждённая приказом Росстандарта от 30.11.2018 № 2537, определяет порядок и средства передачи единицы звукового давления.

Каждый шумомер класса 1, используемый в аккредитованной лаборатории, должен иметь свидетельство о поверке, в котором указаны фактические значения метрологических характеристик и их отклонения от номинальных. Эти данные используются при расчёте вклада средства измерения в общую неопределённость результата. Прослеживаемость подтверждается наличием действующего свидетельства о поверке и возможностью восстановления цепочки к государственному эталону.

Оценка неопределённости измерений является обязательной процедурой для аккредитованных лабораторий. Согласно ГОСТ Р ИСО/МЭК 17025-2019 лаборатория должна оценивать неопределённость для каждого вида измерений и указывать её в протоколах при необходимости. Неопределённость измерений шума складывается из нескольких компонентов, которые необходимо идентифицировать, оценить и скомбинировать.

Основные источники неопределённости при измерении шума:

• метрологические характеристики шумомера (погрешность калибровки, дрейф чувствительности, отклонения частотной характеристики);
• методика измерений (выбор точек измерения, продолжительность усреднения, положение микрофона);
• влияние окружающей среды (температура, влажность воздуха, скорость ветра, атмосферное давление);
• фоновый шум и отражения от окружающих поверхностей;
• квалификация и действия оператора (правильность установки прибора, снятие показаний, обработка данных);
• нестабильность источника шума во времени.

Расширенная неопределённость измерений шума при коэффициенте охвата k=2 обычно находится в пределах 1,5–3,0 дБ для хорошо организованных измерений с применением шумомеров класса 1. Лаборатория должна документировать методику оценки неопределённости и регулярно её пересматривать при изменении условий или оборудования. Результаты оценки неопределённости используются при принятии решений о соответствии нормативным требованиям и при формировании протоколов измерений.

7. Критерии выбора шумомера для использования в аккредитованной лаборатории

Выбор шумомера для аккредитованной лаборатории должен основываться на строгом соответствии требованиям нормативных документов и специфике выполняемых работ. Прибор должен обеспечивать не только требуемую точность, но и удобство эксплуатации, надёжность в полевых и лабораторных условиях, а также возможность интеграции в систему менеджмента качества лаборатории.

Основным критерием является соответствие класса точности. Для большинства задач экологического контроля, производственного контроля и оценки условий труда рекомендуется применять шумомеры класса 1 по ГОСТ Р 53188.1-2019. Приборы класса 2 могут использоваться только в случаях, когда методика измерений явно допускает их применение и результаты не требуют максимальной прецизионности.

При выборе конкретной модели необходимо учитывать следующие критерии:

• наличие действующего свидетельства о поверке с подтверждением класса 1 и указанием фактических метрологических характеристик;
• соответствие требованиям ГОСТ Р 53188.1-2019 по частотным коррекциям А и С, динамическим характеристикам и диапазону измерений;
• возможность измерения эквивалентного уровня звука (Leq), максимального и минимального уровней, а также статистических показателей;
• наличие интерфейсов для передачи данных (USB, Bluetooth) и совместимость с программным обеспечением для обработки результатов;
• автономность работы (ёмкость батареи или аккумулятора) и возможность питания от внешнего источника;
• комплектация ветрозащитным экраном, штативом и защитным кейсом для транспортировки;
• соответствие условий эксплуатации (диапазон рабочих температур и влажности) условиям проведения измерений;
• наличие сервисной поддержки и возможности своевременной поверки в аккредитованных метрологических центрах.

Приобретая шумомер для аккредитованной лаборатории, следует отдавать предпочтение моделям, которые уже зарекомендовали себя в метрологической практике и имеют подтверждённое соответствие ГОСТ Р 53188.1-2019. Это снижает риски при прохождении инспекционного контроля и расширения области аккредитации.

8. Организация измерений шума и требования к оформлению результатов

Организация измерений шума в аккредитованной лаборатории должна обеспечивать воспроизводимость результатов и их соответствие требованиям нормативных документов. Процесс включает подготовку, проведение измерений, обработку данных и оформление протокола. Все этапы должны быть описаны в методике выполнения измерений, утверждённой в установленном порядке.

Подготовка к измерениям включает проверку работоспособности шумомера, наличие действующего свидетельства о поверке, выбор точек измерения в соответствии с методикой, а также учёт метеорологических условий. Измерения проводят в соответствии с требованиями конкретной методики (для жилых зон, производственных помещений, селитебных территорий и т.д.). Продолжительность измерений и количество точек определяются нормативными документами и целями контроля.

Основные этапы организации измерений шума:

1. Проверка технического состояния шумомера и наличия свидетельства о поверке.
2. Выбор и подготовка точек измерения (высота микрофона 1,5 м, удаление от отражающих поверхностей).
3. Установка ветрозащиты при проведении измерений на открытом воздухе.
4. Проведение измерений в требуемых режимах (Fast/Slow, с частотной коррекцией А или С).
5. Регистрация фонового шума и метеорологических параметров.
6. Многократные измерения для оценки повторяемости и расчёта неопределённости.
7. Обработка результатов и расчёт эквивалентных и статистических уровней.
8. Оформление протокола измерений.

Оформление результатов измерений должно соответствовать требованиям ГОСТ Р ИСО/МЭК 17025-2019. Протокол должен содержать всю информацию, необходимую для воспроизведения измерений и оценки их достоверности. Отсутствие обязательных сведений может стать основанием для признания результатов недействительными.

Протокол должен быть оформлен таким образом, чтобы любая компетентная сторона могла понять условия проведения измерений и оценить их достоверность. Электронные копии протоколов должны храниться с обеспечением целостности и доступности в течение сроков, установленных системой менеджмента качества лаборатории.

9. Система контроля качества измерений и предотвращение типичных ошибок

Система контроля качества измерений шума в аккредитованной лаборатории включает внутренний контроль, участие в межлабораторных сличениях и регулярный анализ результатов. Цель — обеспечение стабильности метрологических характеристик и минимизация рисков получения недостоверных данных. Контроль качества должен быть документирован и интегрирован в общую систему менеджмента качества по ГОСТ Р ИСО/МЭК 17025-2019.

Внутренний контроль включает ежедневную проверку работоспособности шумомера с помощью акустического калибратора перед началом работ, проведение параллельных измерений разными операторами, анализ трендов результатов поверок и контроль сроков поверки. При выявлении отклонений проводят корректирующие действия, включая внеочередную поверку.

Участие в межлабораторных сравнительных испытаниях (МЛИ) позволяет объективно оценить компетентность лаборатории и качество применяемых средств измерения. Результаты МЛИ учитываются при проведении инспекционного контроля органом по аккредитации.

Типичные ошибки при измерении шума и способы их предотвращения:

Для минимизации ошибок рекомендуется разработать и внедрить стандартные операционные процедуры (СОП) по измерению шума, включающие чек-листы проверки прибора и условий измерений. Регулярное обучение персонала и проведение внутренних аудитов позволяют поддерживать высокий уровень качества измерений.

10. Рекомендации по оснащению аккредитованной лаборатории средствами измерения шума

Оснащение аккредитованной лаборатории средствами измерения шума должно обеспечивать выполнение всех заявленных в области аккредитации работ с требуемой точностью и в установленные сроки. Рекомендуется иметь в распоряжении не менее одного основного шумомера класса 1 и резервный прибор для случаев проведения параллельных измерений или при выходе основного прибора из строя.

Помимо самого шумомера, лаборатория должна быть обеспечена сопутствующим оборудованием: акустическим калибратором (для ежедневной проверки), ветрозащитными экранами, штативами, защитными кейсами, а также программным обеспечением для обработки и архивирования результатов. Наличие резервного комплекта повышает надёжность работы и снижает риски срыва сроков выполнения заказов.

Ключевые рекомендации по оснащению и поддержанию работоспособности средств измерения шума:

• включить в область аккредитации только поверенные шумомеры класса 1, соответствующие ГОСТ Р 53188.1-2019;
• организовать систему мониторинга сроков поверки с заблаговременным планированием;
• проводить ежедневную проверку чувствительности с помощью калибратора перед началом измерений;
• обеспечить хранение приборов в условиях, исключающих механические повреждения и воздействие агрессивных сред;
• организовать обучение персонала правилам эксплуатации и типичным ошибкам;
• вести журнал учёта использования шумомеров с фиксацией даты, объекта и оператора;
• приобретать приборы с возможностью расширения функционала (регистрация данных, подключение к ПК);
• регулярно анализировать результаты межлабораторных сличений и корректировать процедуры при необходимости.

Соблюдение этих рекомендаций позволяет лаборатории поддерживать высокий уровень компетентности, минимизировать неопределённость измерений и успешно проходить процедуры аккредитации и инспекционного контроля. Правильно организованное метрологическое обеспечение измерений шума является одним из важнейших элементов системы качества аккредитованной лаборатории.

Заключение

Требования к средствам измерения шума для аккредитованных лабораторий формируют целостную систему, направленную на обеспечение достоверности, прослеживаемости и юридической значимости результатов. Соблюдение положений Федерального закона № 102-ФЗ, ГОСТ Р ИСО/МЭК 17025-2019 и ГОСТ Р 53188.1-2019 позволяет лабораториям экологического контроля и производственного контроля выполнять работы на высоком профессиональном уровне.

Правильный выбор шумомера класса 1, своевременная поверка, организация измерений в соответствии с методиками и эффективная система контроля качества — ключевые факторы успешной деятельности лаборатории. Внедрение описанных подходов снижает риски получения недостоверных данных и повышает доверие заказчиков и контролирующих органов к результатам измерений.

Если вашей аккредитованной лаборатории или лаборатории экологического контроля требуется надёжный шумомер с необходимыми метрологическими характеристиками, вы можете купить прибор по оптимальной цене с полным комплектом документов для включения в область аккредитации. Доступны модели, полностью соответствующие ГОСТ Р 53188.1-2019 и готовые к немедленному использованию после поверки.
