Оглавление
- 1. Введение
- 2. Нормативная база серии ГОСТ Р ИСО 14644
- 3. Влияние температуры и относительной влажности на параметры чистых помещений
- 4. Требования к контролю микроклимата в соответствии с ГОСТ Р ИСО 14644
- 5. Средства измерения температуры и влажности: роль термогигрометров
- 6. Обзор современных термогигрометров для чистых помещений
- 7. Организация системы мониторинга и метрологическое обеспечение
- 8. Практические рекомендации по эксплуатации и обслуживанию
- 9. Заключение
1. Введение
Чистые помещения представляют собой специально спроектированные и строго контролируемые пространства, предназначенные для поддержания минимального уровня загрязнения воздуха взвешенными частицами. Такие помещения находят широкое применение в фармацевтическом производстве, микроэлектронике, биотехнологиях, производстве медицинских изделий, пищевой промышленности и научных лабораториях. В этих условиях даже незначительные отклонения параметров окружающей среды могут существенно повлиять на качество конечной продукции, стабильность технологических процессов и безопасность персонала.
Среди ключевых параметров микроклимата особое место занимают температура и относительная влажность воздуха. Их контроль необходим не только для обеспечения комфортных условий работы персонала, но и для поддержания заданного класса чистоты помещения. Температура влияет на скорость оседания частиц, работу систем вентиляции и фильтрации, а также на физико-химические свойства материалов и компонентов. Относительная влажность, в свою очередь, определяет вероятность конденсации влаги, развитие микроорганизмов и возникновение электростатических явлений.
Согласно современным требованиям, эффективная система контроля температуры и влажности становится неотъемлемой частью общей стратегии обеспечения соответствия чистых помещений установленным нормам. Это позволяет минимизировать риски отклонений, повысить воспроизводимость процессов и гарантировать стабильное качество продукции на протяжении всего жизненного цикла.
В настоящей статье рассматриваются подходы к организации контроля температуры и относительной влажности в чистых помещениях с учётом положений серии стандартов ГОСТ Р ИСО 14644. Особое внимание уделяется выбору и применению средств измерения, а также практическим аспектам построения надёжной системы мониторинга.
2. Нормативная база серии ГОСТ Р ИСО 14644
Серия государственных стандартов ГОСТ Р ИСО 14644 представляет собой российскую адаптацию международных стандартов ISO 14644 и является основным нормативным документом, регулирующим требования к чистым помещениям и связанным с ними контролируемым средам. Стандарты этой серии охватывают широкий спектр вопросов — от классификации чистоты воздуха до методов испытаний и стратегии мониторинга.
ГОСТ Р ИСО 14644-1-2017 устанавливает классификацию чистоты воздуха по концентрации частиц. Данный документ определяет девять классов чистоты (от ISO 1 до ISO 9) и содержит требования к методам измерения и статистической обработке результатов. Хотя основной акцент в стандарте сделан на концентрации частиц, в нём подчёркивается необходимость учёта других параметров окружающей среды, влияющих на стабильность чистого помещения.
ГОСТ Р ИСО 14644-2-2020 посвящён стратегии мониторинга чистых помещений. Стандарт требует разработки обоснованной программы мониторинга, включающей определение критических точек контроля, частоты измерений и критериев реагирования на отклонения. В контексте данного документа мониторинг температуры и относительной влажности рассматривается как важный элемент общей системы контроля, поскольку эти параметры напрямую влияют на эффективность работы систем очистки воздуха и поведение аэрозольных частиц.
Дополнительные части серии также содержат полезные положения. ГОСТ Р ИСО 14644-3-2020 описывает методы испытаний чистых помещений, включая оценку параметров воздушных потоков и микроклимата. ГОСТ Р ИСО 14644-4 (в актуальной редакции) касается вопросов проектирования, строительства и ввода в эксплуатацию чистых помещений, где вопросы обеспечения заданных значений температуры и влажности рассматриваются уже на этапе разработки проектной документации.
Важно отметить, что серия ГОСТ Р ИСО 14644 не устанавливает жёстких универсальных значений температуры и влажности для всех типов чистых помещений. Конкретные пределы определяются технологическими требованиями производства, требованиями к продукции и результатами анализа рисков. Тем не менее стандарты серии формируют методологическую основу для организации эффективного и документированного контроля этих параметров.
Надежный контроль влажности и температуры в одном компактном устройстве — закажите термогигрометр Testo 608-H1 уже сегодня.
3. Влияние температуры и относительной влажности на параметры чистых помещений
Температура и относительная влажность оказывают комплексное влияние на состояние чистого помещения и протекающие в нём процессы. Понимание этих взаимосвязей необходимо для правильного выбора стратегии контроля и интерпретации результатов измерений.
Влияние относительной влажности
Повышенная относительная влажность способствует конденсации влаги на поверхностях и оборудовании. Это может приводить к коррозии металлических элементов, слипанию мелких частиц и образованию благоприятной среды для размножения микроорганизмов. В фармацевтическом производстве и биотехнологиях избыточная влажность создаёт дополнительные риски для стерильности продукции и может вызвать деградацию активных фармацевтических субстанций.
Недостаточная влажность, напротив, увеличивает риск накопления электростатического заряда. Статическое электричество способно вызывать прилипание частиц к поверхностям, повреждение чувствительных электронных компонентов и создавать опасность искровых разрядов. В микроэлектронной промышленности контроль влажности на уровне 35–55 % часто является критическим условием для обеспечения выхода годных изделий.
Влияние температуры
Температура воздуха влияет на плотность и вязкость воздушного потока, что, в свою очередь, сказывается на эффективности работы систем вентиляции и фильтрации. Кроме того, температура определяет скорость химических и биологических процессов, стабильность материалов и компонентов, а также условия труда персонала. Отклонения температуры могут приводить к изменению размеров деталей, нарушению точности измерительного оборудования и ухудшению воспроизводимости технологических операций.
Относительная влажность воздуха определяется формулой:
\( \phi = \left( \frac{p_v}{p_{sat}(T)} \right) \times 100\% \)
где \( p_v \) — парциальное давление водяного пара в воздухе, \( p_{sat}(T) \) — давление насыщенного водяного пара при данной температуре \( T \).
Взаимосвязь параметров и класса чистоты
Температура и влажность косвенно влияют на концентрацию частиц в воздухе. При определённых сочетаниях этих параметров изменяется поведение аэрозолей: скорость оседания, коагуляция частиц и их захват фильтрами. Поэтому поддержание стабильных значений микроклимата способствует более предсказуемому и эффективному функционированию систем очистки воздуха.
| Отрасль / Тип производства | Температура, °C | Относительная влажность, % | Примечание |
|---|---|---|---|
| Фармацевтика (стерильные зоны, класс ISO 5 и чище) | 18–24 | 30–60 | Часто требуется контроль точки росы |
| Микроэлектроника и полупроводники | 20–24 | 35–55 | Строгий контроль для предотвращения ESD |
| Производство медицинских изделий | 18–26 | 30–65 | Зависит от типа изделия |
| Пищевое производство (чистые зоны) | 10–20 | 40–70 | Учёт требований к продукции |
| Научно-исследовательские лаборатории | 20–25 | 30–60 | Часто требуется высокая стабильность |
Приведённые диапазоны носят ориентировочный характер. Конкретные значения должны устанавливаться на основании технологического регламента, анализа рисков и требований к конечной продукции. Важно, чтобы система контроля обеспечивала не только поддержание средних значений, но и ограничение колебаний во времени.
4. Требования к контролю микроклимата в соответствии с ГОСТ Р ИСО 14644
ГОСТ Р ИСО 14644-2-2020 требует, чтобы программа мониторинга чистого помещения разрабатывалась на основе анализа рисков и включала все параметры, влияющие на качество воздуха и стабильность процессов. Температура и относительная влажность относятся к числу таких параметров, даже если они не являются прямыми показателями класса чистоты по концентрации частиц.
Стандарт предусматривает два основных подхода к мониторингу: непрерывный и периодический. Для критически важных зон, где отклонения параметров могут быстро привести к серьёзным последствиям, рекомендуется непрерывный мониторинг с автоматической регистрацией данных и сигнализацией при выходе за установленные пределы. В менее критичных зонах допустим периодический контроль с обязательным документированием результатов.
Ключевыми элементами системы контроля являются:
- Определение контрольных точек измерения с учётом особенностей воздушных потоков и расположения оборудования;
- Установление предельных значений и буферных зон для своевременного предупреждения отклонений;
- Выбор средств измерения с необходимой точностью и стабильностью;
- Обеспечение регулярной калибровки и поверки приборов;
- Документирование результатов и действий при отклонениях.
ГОСТ Р ИСО 14644-2-2020 подчёркивает важность прослеживаемости измерений. Все данные о температуре и влажности должны сохраняться в течение установленного срока и быть доступны для анализа при проведении расследований отклонений или аудитов. Это требует использования приборов с возможностью регистрации данных и защиты от несанкционированного изменения записей.
Частота измерений определяется классом чистоты помещения, характером производства и результатами оценки рисков. В стерильных зонах фармацевтического производства измерения часто проводятся непрерывно или с интервалом не более 5–15 минут. В менее критичных зонах интервал может быть увеличен до нескольких часов при условии стабильности параметров.

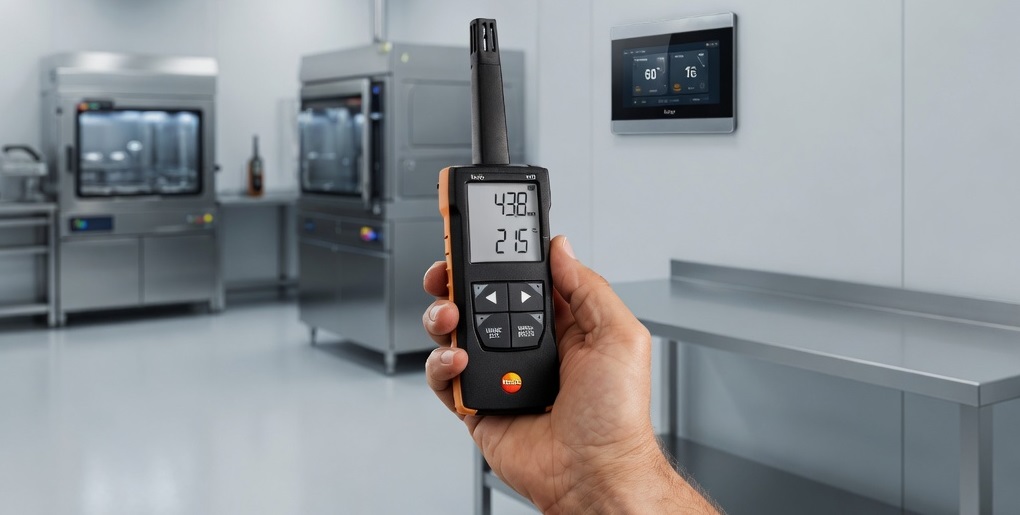

5. Средства измерения температуры и влажности: роль термогигрометров
Термогигрометры являются основным и наиболее универсальным средством измерения температуры и относительной влажности в чистых помещениях. Эти приборы объединяют в одном корпусе датчики температуры и влажности, что обеспечивает компактность, удобство монтажа и синхронность измерений двух взаимосвязанных параметров.
Современные термогигрометры, предназначенные для использования в контролируемых средах, должны соответствовать ряду метрологических и эксплуатационных требований. Точность измерения температуры обычно составляет ±0,2–0,5 °C, а относительной влажности — ±1,5–3 % в рабочем диапазоне. Такие характеристики позволяют уверенно контролировать параметры в пределах установленных допусков и своевременно выявлять тенденции к отклонениям.
Принцип работы и типы датчиков
Для измерения температуры в термогигрометрах чаще всего применяются платиновые термометры сопротивления (Pt100, Pt1000) или термисторы. Эти датчики обеспечивают высокую стабильность и линейность характеристик на протяжении длительного времени. Для измерения относительной влажности используются преимущественно ёмкостные сенсоры на основе полимерных плёнок. Такие сенсоры отличаются быстрым откликом, хорошей повторяемостью и устойчивостью к загрязнениям при правильной эксплуатации.
Важным преимуществом современных термогигрометров является возможность непрерывной регистрации данных. Приборы оснащаются встроенной памятью или интерфейсами для подключения к системам автоматизации здания (BMS) и SCADA-системам. Это позволяет формировать архивы измерений, строить тренды и автоматически формировать отчёты для подтверждения соответствия требованиям стандартов.
Требования к приборам для чистых помещений
При выборе термогигрометра для чистого помещения необходимо учитывать не только метрологические характеристики, но и эксплуатационные особенности. Прибор должен иметь гладкую поверхность, устойчивую к дезинфекции, минимальное количество щелей и выступов, где могут накапливаться частицы. Многие модели поставляются в исполнениях с защитой IP65 или выше и возможностью стерилизации или лёгкой очистки.
Ещё одним важным требованием является возможность проведения калибровки и поверки без нарушения чистоты помещения. Предпочтительны модели, допускающие калибровку по эталонным датчикам или с использованием портативных калибраторов влажности, которые можно применять непосредственно в чистой зоне.
Термогигрометры играют ключевую роль в обеспечении соответствия чистых помещений требованиям ГОСТ Р ИСО 14644. Они позволяют получать достоверные, прослеживаемые данные, необходимые для подтверждения стабильности микроклимата, расследования отклонений и проведения квалификационных испытаний. Правильный выбор, размещение и эксплуатация этих приборов напрямую влияют на надёжность всей системы контроля.
6. Обзор современных термогигрометров для чистых помещений
Выбор средств измерения температуры и относительной влажности напрямую влияет на надёжность системы контроля и соответствие требованиям ГОСТ Р ИСО 14644. Современные термогигрометры должны обеспечивать высокую точность, стабильность показаний, возможность регистрации данных и удобство эксплуатации в контролируемых средах. Ниже рассмотрены модели, которые хорошо зарекомендовали себя при использовании в чистых помещениях различных отраслей.
Ключевые критерии выбора прибора
При подборе термогигрометра для чистого помещения важно учитывать точность измерений, диапазон рабочих условий, наличие функции регистрации данных, защиту корпуса, возможность калибровки и интеграции в существующие системы мониторинга. Приборы должны сохранять стабильность показаний в условиях частой дезинфекции и минимально влиять на воздушные потоки.
| Модель | Основные особенности | Преимущества для чистых помещений | Рекомендуемое применение |
|---|---|---|---|
| термогигрометр testo 622 | Высокоточные сенсоры температуры и влажности, дополнительное измерение атмосферного давления, возможность длительной регистрации данных | Отличная стабильность показаний, удобный интерфейс, надёжная конструкция, подходит для квалификационных испытаний | Фармацевтические и биотехнологические чистые помещения, лаборатории |
| термогигрометр rgk 10 | Компактный корпус, простой интерфейс, базовая регистрация данных, хорошее соотношение точности и стоимости | Лёгкость монтажа и обслуживания, устойчивость к типичным условиям чистых зон, удобство для рутинного мониторинга | Производственные чистые помещения средней категории, контроль вспомогательных зон |
| RGK TH-30 термогигрометр | Расширенная память для регистрации, прочный корпус, функции сигнализации, удобное программное обеспечение | Возможность длительного автономного мониторинга, защита от внешних воздействий, простота анализа трендов | Зоны с повышенными требованиями к документированию, непрерывный контроль |
| Термогигрометр VA-TH330 |
Высокая точность, современные сенсоы, удобный дисплейр |
Быстрый отклик, высокая повторяемость результатов, удобство интеграции в автоматизированные системы | Высокотехнологичные производства, зоны с жёсткими требованиями к точности |
Каждая из перечисленных моделей позволяет организовать эффективный контроль микроклимата в соответствии с требованиями стандартов. Выбор конкретного прибора зависит от класса чистоты помещения, объёма регистрируемых данных и особенностей технологического процесса. Важно, чтобы выбранный термогигрометр имел действующее свидетельство о поверке и возможность регулярной калибровки.
7. Организация системы мониторинга и метрологическое обеспечение
Эффективная система контроля температуры и влажности в чистых помещениях строится на принципах, изложенных в ГОСТ Р ИСО 14644-2-2020. Основой является анализ рисков, который позволяет определить критические точки контроля, необходимые частоту измерений и действия при отклонениях параметров.
Разработка программы мониторинга
Программа мониторинга должна включать описание расположения датчиков, методику измерений, критерии оценки результатов и порядок реагирования на отклонения. Датчики рекомендуется размещать в зонах, наиболее репрезентативных для технологического процесса: на высоте дыхания персонала, вблизи критического оборудования и в местах возможного образования застойных зон.
При организации системы важно учитывать следующие аспекты:
- Определение количества и расположения точек измерения с учётом геометрии помещения и воздушных потоков;
- Установление предельных значений температуры и влажности с буферными зонами для раннего предупреждения;
- Выбор частоты измерений (непрерывный или периодический режим) в зависимости от класса чистоты и анализа рисков;
- Настройка системы сигнализации и автоматического уведомления ответственных лиц;
- Обеспечение защиты данных от несанкционированного изменения и возможность их архивирования.
Метрологическое обеспечение измерений
Для получения достоверных результатов все средства измерения должны проходить периодическую поверку и калибровку в соответствии с требованиями законодательства о единстве измерений. Интервалы между поверками устанавливаются в зависимости от интенсивности эксплуатации и рекомендаций производителя, но обычно не превышают 12 месяцев.
Важным элементом является обеспечение прослеживаемости измерений. Все данные о температуре и влажности должны сохраняться в защищённом виде с указанием времени, места измерения и идентификатора прибора. Это позволяет при необходимости провести расследование отклонений и подтвердить соответствие требованиям ГОСТ Р ИСО 14644 во время аудитов и инспекций.
Регулярная калибровка и поверка термогигрометров, а также документирование всех операций обеспечивают юридическую значимость результатов измерений и повышают доверие к системе контроля со стороны контролирующих органов и заказчиков.
8. Практические рекомендации по эксплуатации и обслуживанию
Даже самый точный прибор не обеспечит требуемого качества контроля без правильной эксплуатации и регулярного технического обслуживания. Ниже приведены ключевые практические рекомендации, которые помогают поддерживать эффективность системы мониторинга в течение длительного времени.
Размещение и монтаж приборов
Термогигрометры следует устанавливать в местах, защищённых от прямого воздействия солнечных лучей, тепловых излучений оборудования, сквозняков и источников влаги. Датчики не рекомендуется размещать непосредственно у приточных или вытяжных решёток, а также вблизи дверей и окон, где возможны резкие колебания параметров. Оптимальная высота установки обычно соответствует зоне дыхания персонала или уровню критических технологических операций.
Обслуживание и поверка
Регулярное техническое обслуживание включает визуальный осмотр приборов, проверку целостности сенсоров, очистку корпуса и датчиков в соответствии с инструкцией производителя. Особое внимание следует уделять состоянию защитных фильтров и мембран, которые могут загрязняться в процессе эксплуатации.
Поверку и калибровку рекомендуется проводить в аккредитованных лабораториях. При этом важно использовать методики, учитывающие особенности применения приборов в чистых помещениях. После калибровки необходимо оформить соответствующие протоколы и внести отметки в эксплуатационную документацию.
Типичные ошибки и способы их предотвращения
На практике наиболее распространёнными ошибками являются неправильное размещение датчиков, недостаточная частота поверок, игнорирование трендов показаний и отсутствие своевременного реагирования на предупредительные сигналы. Для минимизации этих рисков рекомендуется проводить периодический анализ данных мониторинга и обучение персонала правилам эксплуатации системы.
Интеграция термогигрометров в единую систему автоматизации позволяет автоматизировать сбор данных, формирование отчётов и генерацию тревожных сообщений, что существенно снижает вероятность человеческого фактора и повышает общую надёжность контроля.
9. Заключение
Контроль температуры и относительной влажности в чистых помещениях является неотъемлемой частью обеспечения соответствия требованиям серии ГОСТ Р ИСО 14644. Стабильное поддержание этих параметров способствует сохранению класса чистоты воздуха, стабильности технологических процессов, качеству продукции и безопасности персонала.
Эффективная система мониторинга строится на основе анализа рисков, правильного выбора средств измерения, грамотного размещения датчиков и регулярного метрологического обслуживания. Современные термогигрометры позволяют получать достоверные, прослеживаемые данные, необходимые для документирования соответствия и принятия своевременных управленческих решений.
Внедрение надёжной системы контроля температуры и влажности требует комплексного подхода: от проектирования и квалификации чистого помещения до повседневной эксплуатации и анализа данных. Только в этом случае можно гарантировать стабильность микроклимата и минимизировать риски отклонений, которые могут повлиять на качество продукции и результаты проверок контролирующих органов.
Для обеспечения точного и непрерывного контроля микроклимата в чистых помещениях рекомендуется купить современный термогигрометр с подходящими метрологическими характеристиками по оптимальной цене. Это позволит организовать надёжный мониторинг, соответствующий требованиям стандартов, и обеспечить стабильность технологических процессов на длительный срок.
