Настольные и настенные термогигрометры в промышленном применении

Оглавление

1. Введение. Роль контроля температуры и влажности в промышленности
2. Принцип работы термогигрометров и основные физические закономерности
3. Настольные термогигрометры: конструкция, особенности, типичные задачи
4. Настенные термогигрометры: конструкция, особенности, типичные задачи
5. Сравнительный анализ настольных и настенных моделей в условиях производства
6. Области промышленного применения
7. Требования нормативных документов к контролю микроклимата и поверке приборов
8. Критерии выбора термогигрометра для промышленных задач
9. Правила монтажа, эксплуатации и технического обслуживания
10. Заключение

1. Введение. Роль контроля температуры и влажности в промышленности

Контроль параметров микроклимата является одной из ключевых задач обеспечения стабильности технологических процессов, сохранности продукции, безопасности персонала и соответствия требованиям нормативных документов. Температура и относительная влажность воздуха напрямую влияют на физико-химические свойства материалов, скорость химических реакций, развитие микроорганизмов, точность измерительного оборудования и комфорт рабочей среды.

В промышленных условиях отклонения температуры даже на 1–2 °C или влажности на 5–7 % могут привести к браку продукции, ускоренному износу оборудования, нарушению условий хранения и значительным экономическим потерям. Особенно критичными являются отрасли, где микроклимат нормируется жёстко: фармацевтическое производство, пищевая промышленность, электронная промышленность, архивное и музейное хранение, чистые помещения и лаборатории.

Термогигрометры — приборы, предназначенные для одновременного измерения температуры и относительной влажности воздуха. В промышленной практике наибольшее распространение получили две конструктивные группы: настольные (переносные и стационарные настольного исполнения) и настенные (стационарные, предназначенные для постоянного монтажа). Каждая из них решает свой круг задач и имеет характерные особенности применения.

Современные промышленные термогигрометры сочетают в себе электронные датчики, цифровую обработку сигнала, возможность регистрации данных, сигнализацию выхода за пределы уставок и, в ряде случаев, передачу информации в системы диспетчеризации. При этом требования к точности, стабильности, защите от внешних воздействий и периодической поверке остаются высокими.

Правильный выбор типа прибора, места его установки и режима эксплуатации напрямую влияет на достоверность получаемых данных и эффективность системы контроля микроклимата в целом.

Поддерживайте технологический процесс на предприятии, заказав термогигрометр Testo 608-H1 с длительной автономностью.

2. Принцип работы термогигрометров и основные физические закономерности

Относительная влажность воздуха φ определяется как отношение парциального давления водяного пара e к давлению насыщенного пара e_s при данной температуре, выраженное в процентах:

\[ \varphi = \frac{e}{e_s} \times 100\% \]

Давление насыщенного пара e_s сильно зависит от температуры. Для практических расчётов часто применяют формулу Магнуса-Тетена:

\[ e_s(t) = 6,112 \cdot \exp\left(\frac{17,62 \cdot t}{243,12 + t}\right) \]

где t — температура воздуха в градусах Цельсия, e_s — в гектопаскалях.

Большинство современных электронных термогигрометров используют емкостные датчики относительной влажности. Чувствительный элемент представляет собой конденсатор, диэлектриком которого служит полимерный слой, способный поглощать молекулы воды. Изменение диэлектрической проницаемости приводит к изменению ёмкости, которое преобразуется в значение относительной влажности.

Для измерения температуры применяются платиновые термометры сопротивления (Pt100, Pt1000), термисторы или полупроводниковые датчики. Наиболее распространённым решением в промышленных приборах является комбинация емкостного датчика влажности и платинового термопреобразователя.

Важными характеристиками датчиков являются:

• диапазон измерения температуры и влажности;
• погрешность измерения;
• время отклика;
• долговременная стабильность;
• устойчивость к конденсации, пыли, агрессивным средам.

При работе в промышленных условиях необходимо учитывать влияние температуры на показания датчика влажности, возможность образования конденсата при резких изменениях параметров, а также воздействие загрязнений на чувствительный элемент. Многие современные приборы имеют функцию автоматической компенсации температуры и защиту датчика специальной мембраной.

Кроме емкостных датчиков существуют психометрические, сорбционные и оптические методы измерения влажности, однако в настольных и настенных термогигрометрах промышленного назначения доминируют именно емкостные сенсоры в сочетании с точными термометрами сопротивления.

3. Настольные термогигрометры: конструкция, особенности, типичные задачи

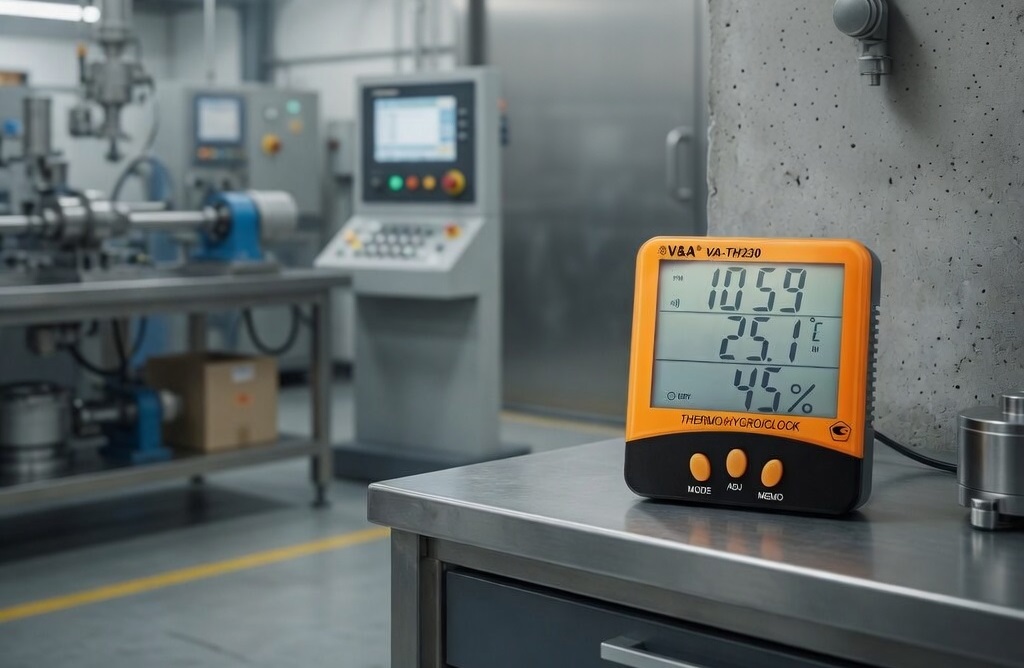

Настольные термогигрометры предназначены для размещения на горизонтальной поверхности — рабочем столе, стеллаже, лабораторном столе или временной точке контроля. Конструктивно они представляют собой компактный корпус с дисплеем, элементами управления и одним или двумя выносными либо встроенными датчиками.

Основные конструктивные особенности настольных моделей:

• наличие устойчивой подставки или возможность установки на ровную поверхность;
• крупный легко читаемый дисплей (часто с подсветкой);
• встроенная память для регистрации измерений;
• возможность работы от сети и от батарей;
• разъёмы для подключения внешних датчиков или интерфейсов передачи данных.

В промышленных условиях настольные термогигрометры применяются в следующих типичных задачах:

• оперативный контроль параметров в нескольких точках цеха или склада при обходе;
• временный мониторинг в период пусконаладочных работ или при изменении технологического процесса;
• лабораторные измерения и калибровка других средств измерения;
• контроль микроклимата на рабочих местах, где постоянный настенный монтаж нецелесообразен;
• использование в качестве эталонного или рабочего средства измерения при поверке и настройке систем вентиляции и кондиционирования.

Преимуществами настольных приборов являются мобильность, простота размещения и возможность быстрой смены точки измерения. К ограничениям относятся необходимость обеспечения стабильного положения прибора, риск случайного перемещения или повреждения, а также менее удобный долгосрочный мониторинг по сравнению с настенными моделями.

Для промышленных настольных термогигрометров характерны повышенная степень защиты корпуса (IP54 и выше), расширенный диапазон рабочих температур, наличие сигнализации и возможность подключения к системам сбора данных.

4. Настенные термогигрометры: конструкция, особенности, типичные задачи

Настенные термогигрометры предназначены для стационарного монтажа на вертикальной поверхности. Они обеспечивают непрерывный контроль параметров микроклимата в выбранной зоне помещения в течение длительного времени.

Конструктивные особенности настенных моделей:

• плоский или компактный корпус с крепёжными отверстиями или кронштейном;
• датчики, расположенные таким образом, чтобы обеспечивать свободную циркуляцию воздуха;
• крупный дисплей, ориентированный на считывание с расстояния;
• возможность скрытой проводки питания и интерфейсных линий;
• защита от несанкционированного доступа к настройкам.

Типичные задачи настенных термогигрометров в промышленности:

• постоянный мониторинг температуры и влажности в производственных цехах, складах готовой продукции и сырья;
• контроль параметров в чистых помещениях и зонах с особыми требованиями к микроклимату;
• интеграция в системы автоматизации зданий и диспетчерского управления;
• обеспечение сигнализации при выходе параметров за установленные пределы;
• долговременная регистрация данных для последующего анализа и отчётности.

Настенные приборы обеспечивают стабильность точки измерения, удобство визуального контроля персоналом и возможность организации распределённой сети мониторинга. При этом к месту установки предъявляются повышенные требования: отсутствие прямого воздействия солнечных лучей, потоков воздуха от систем вентиляции, источников тепла и влаги, а также удобство обслуживания и поверки.

В промышленных условиях предпочтение отдаётся моделям с защитой от пыли и влаги, устойчивым к электромагнитным помехам и имеющим возможность передачи данных по цифровым интерфейсам.

5. Сравнительный анализ настольных и настенных моделей в условиях производства

Выбор между настольным и настенным исполнением термогигрометра определяется характером решаемой задачи, требованиями к непрерывности контроля, условиями эксплуатации и организацией рабочих процессов на предприятии.

В ряде случаев на предприятии целесообразно комбинировать оба типа приборов. Настенные термогигрометры обеспечивают базовый непрерывный контроль в ключевых зонах, а настольные используются для оперативных измерений, проверки показаний стационарных приборов и контроля в дополнительных точках.

При выборе конкретной модели необходимо учитывать не только конструктивное исполнение, но и метрологические характеристики, степень защиты, наличие функций регистрации и сигнализации, а также удобство проведения периодической поверки.

Правильное сочетание настольных и настенных термогигрометров позволяет построить гибкую и надёжную систему контроля микроклимата, соответствующую требованиям технологического процесса и нормативных документов.

6. Области промышленного применения

Настольные и настенные термогигрометры находят применение практически во всех отраслях, где параметры температуры и относительной влажности влияют на качество продукции, сохранность материалов, безопасность персонала или соответствие нормативным требованиям. Ниже рассмотрены основные промышленные сферы использования.

• Склады сырья и готовой продукции. Контроль влажности критичен для предотвращения конденсации, развития плесени, коррозии металлических изделий и изменения свойств гигроскопичных материалов (бумага, текстиль, древесина, сыпучие продукты). Настенные приборы устанавливаются в ключевых зонах хранения, настольные применяются при инвентаризации и выборочном контроле.
• Производственные цеха. В машиностроении, металлообработке, лакокрасочных и сборочных производствах стабильность микроклимата влияет на точность обработки, качество покрытий и работу прецизионного оборудования. Настенные термогигрометры обеспечивают постоянный мониторинг, настольные — оперативную проверку в отдельных зонах.
• Чистые помещения и зоны с контролируемой средой. В электронной, оптической и микробиологической промышленности требования к температуре и влажности жёстко нормируются. Приборы должны иметь высокую точность, минимальное влияние на воздушные потоки и возможность интеграции в системы мониторинга.
• Пищевая промышленность. На всех этапах — от хранения сырья до упаковки готовой продукции — контроль влажности предотвращает развитие микроорганизмов, изменение текстуры и массы продуктов. Приборы выбираются с учётом возможности санитарной обработки корпуса.
• Фармацевтическое производство. Требования GMP предусматривают документированный контроль микроклимата в зонах хранения и производства лекарственных средств. Термогигрометры должны обеспечивать регистрацию данных, сигнализацию и возможность поверки.
• Архивы, библиотеки и музейные хранилища. Долговременная сохранность документов, книг и экспонатов напрямую зависит от стабильности температуры и влажности. Предпочтительны настенные модели с возможностью долгосрочной регистрации.
• Лаборатории и испытательные центры. Настольные термогигрометры широко используются для контроля условий проведения испытаний и калибровки оборудования.

В каждой из перечисленных областей выбор между настольным и настенным исполнением определяется необходимостью непрерывного контроля, количеством точек измерения и особенностями организации рабочего процесса.

7. Требования нормативных документов к контролю микроклимата и поверке приборов

Контроль параметров микроклимата в промышленных помещениях регламентируется рядом нормативных документов. Основные из них:

• СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания» — устанавливает допустимые и оптимальные значения температуры и относительной влажности для различных категорий работ и помещений.
• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — содержит требования к параметрам микроклимата в производственных зданиях.
• ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях» — применяется в части общих подходов к нормированию (с учётом специфики промышленных объектов).
• ГОСТ Р ИСО 14644 (серия стандартов) — регулирует требования к чистым помещениям, включая контроль температуры и влажности.
• ГОСТ 8.547-2009 «Государственная система обеспечения единства измерений. Влажность газов. Таблицы психрометрические» — используется при поверке и калибровке средств измерений влажности.

Средства измерений, применяемые в сфере государственного регулирования обеспечения единства измерений, подлежат обязательной поверке. Межповерочный интервал для большинства электронных термогигрометров составляет 1 год. Поверка проводится по утверждённым методикам с использованием рабочих эталонов температуры и влажности.

При выборе прибора для промышленных задач необходимо убедиться в наличии действующего свидетельства об утверждении типа средства измерений и возможности проведения поверки в установленном порядке. Результаты измерений, используемые для подтверждения соответствия нормативным требованиям, должны быть получены поверенными средствами измерений.

В фармацевтической и пищевой отраслях дополнительно действуют отраслевые требования к документированию условий хранения и производства, что делает обязательным наличие функции регистрации данных и возможность формирования отчётов.

8. Критерии выбора термогигрометра для промышленных задач

При выборе настольного или настенного термогигрометра следует учитывать совокупность метрологических, эксплуатационных и функциональных характеристик.

Дополнительно оцениваются:

• удобство считывания показаний и настройки;
• наличие выносных датчиков (для настольных моделей);
• потребляемая мощность и способ питания;
• срок службы и доступность сервисного обслуживания;
• соответствие климатическому исполнению условиям эксплуатации.

Для задач, требующих высокой достоверности данных, предпочтение отдаётся приборам с платиновыми термопреобразователями и емкостными датчиками влажности известной конструкции, прошедшими испытания на долговременную стабильность.

9. Правила монтажа, эксплуатации и технического обслуживания

Правильная установка и эксплуатация термогигрометров напрямую влияют на достоверность измерений и срок службы приборов.

Основные правила монтажа настенных моделей:

• высота установки — обычно 1,5–1,7 м от уровня пола (зона дыхания человека) либо в соответствии с требованиями технологического процесса;
• исключение мест с прямым воздействием солнечных лучей, потоков воздуха от вентиляционных решёток, нагревательных приборов и источников влаги;
• обеспечение свободной циркуляции воздуха вокруг датчика;
• надёжное крепление корпуса с учётом вибраций (при их наличии);
• прокладка кабелей питания и интерфейсов с соблюдением правил электромагнитной совместимости.

Правила размещения настольных моделей:

• установка на устойчивую горизонтальную поверхность;
• исключение попадания прямых солнечных лучей и тепловых потоков;
• обеспечение расстояния от стен и оборудования не менее 10–15 см для циркуляции воздуха;
• защита от случайного перемещения и механических повреждений.

Эксплуатация и техническое обслуживание:

• регулярный визуальный контроль состояния корпуса и дисплея;
• очистка поверхности прибора и защитной мембраны датчика от пыли мягкими средствами, не повреждающими материалы;
• контроль состояния элементов питания (для автономных моделей);
• проверка срабатывания сигнализации и корректности уставок;
• соблюдение сроков поверки и своевременное представление приборов в метрологическую службу;
• хранение резервных и снятых с эксплуатации приборов в условиях, соответствующих требованиям изготовителя.

При появлении признаков нестабильности показаний, повреждении датчика или корпуса прибор подлежит изъятию из эксплуатации до устранения причин и проведения внеочередной поверки при необходимости.

10. Заключение

Настольные и настенные термогигрометры являются неотъемлемым элементом систем контроля микроклимата в современных промышленных предприятиях. Выбор конкретного типа прибора определяется характером решаемой задачи: необходимостью мобильности или непрерывного стационарного мониторинга, требованиями к точности, условиями эксплуатации и возможностями интеграции в существующие системы управления.

Грамотный подход к выбору, размещению и обслуживанию термогигрометров позволяет обеспечить соответствие параметров воздушной среды нормативным требованиям, снизить риски брака продукции, повысить сохранность материалов и создать комфортные условия труда.

При подборе оборудования важно учитывать не только метрологические характеристики, но и степень защиты, наличие функций регистрации и сигнализации, возможность поверки, а также удобство эксплуатации в конкретных производственных условиях. Современный рынок предлагает широкий спектр моделей различного исполнения, что позволяет найти оптимальное решение как по техническим параметрам, так и по цене.

Для получения консультации по выбору подходящей модели, уточнения технических характеристик и актуальной цены, а также чтобы купить термогигрометр с необходимыми функциями, рекомендуется обратиться к специалистам, имеющим опыт поставок контрольно-измерительных приборов для промышленных задач. Правильно выбранный прибор станет надёжным инструментом обеспечения стабильности технологических процессов на длительный срок.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
