Сравнение механических и цифровых термогигрометров для предприятий

Оглавление

• 1. Введение
• 2. Принцип работы механических термогигрометров
• 3. Принцип работы цифровых термогигрометров
• 4. Сравнительный анализ основных характеристик
• 5. Области применения на предприятиях
• 6. Метрологическое обеспечение и требования нормативных документов
• 7. Критерии выбора для промышленных задач
• 8. Практические рекомендации по эксплуатации
• 9. Заключение

1. Введение

Контроль температуры и относительной влажности воздуха является обязательным условием стабильной работы большинства промышленных предприятий. От точности поддержания этих параметров зависят качество выпускаемой продукции, сохранность сырья и готовых изделий, работоспособность технологического оборудования, а также соблюдение требований охраны труда и санитарно-эпидемиологического благополучия. В производственных цехах, складских комплексах, лабораториях, чистых помещениях и архивах даже незначительные отклонения температуры и влажности способны привести к браку, порче материалов или нарушению технологических процессов.

Для непрерывного мониторинга микроклимата на предприятиях применяют термогигрометры — приборы, совмещающие функции измерения температуры и относительной влажности. В зависимости от принципа действия они подразделяются на механические и цифровые. Каждый тип имеет свои конструктивные особенности, преимущества и ограничения, которые определяют целесообразность применения в конкретных производственных условиях.

Выбор между механическим и цифровым термогигрометром должен основываться на анализе требований к точности, быстродействию, условиям эксплуатации, необходимости регистрации данных и периодичности поверки. Неправильный подбор прибора приводит либо к избыточным затратам, либо к недостаточной достоверности измерений, что в конечном итоге влияет на экономические показатели предприятия.

Настоящая статья посвящена сравнительному анализу механических и цифровых термогигрометров применительно к задачам промышленных предприятий. Рассмотрены принципы работы, основные метрологические и эксплуатационные характеристики, области рационального применения, требования нормативных документов и практические рекомендации по выбору и использованию приборов.

2. Принцип работы механических термогигрометров

Механические термогигрометры относятся к классу аналоговых средств измерений и основаны на использовании физико-механических свойств чувствительных элементов. Температурный канал чаще всего реализован на базе биметаллической пластины или спирали. Биметаллический элемент состоит из двух металлов с различными коэффициентами линейного расширения, жёстко соединённых между собой. При изменении температуры пластина изгибается, и это перемещение через рычажную систему передаётся на стрелку индикатора.

Канал измерения относительной влажности в классических механических термогигрометрах построен на волосном или мембранном чувствительном элементе. В волосных гигрометрах используется обезжиренный человеческий или синтетический волос, длина которого изменяется пропорционально относительной влажности воздуха. Удлинение или укорочение волоса через систему рычагов преобразуется в угловое перемещение стрелки. В мембранных конструкциях применяется специальная мембрана из органического материала, изменяющая свои линейные размеры при поглощении или отдаче влаги.

Конструктивно механический термогигрометр представляет собой единый корпус, в котором размещены оба чувствительных элемента, передаточные механизмы и две независимые шкалы — температурная и влажностная. Показания считываются визуально по положению стрелок. Приборы не требуют внешнего питания, что делает их полностью автономными.

Основными особенностями механических термогигрометров являются:

• инерционность показаний, обусловленная тепловой и массообменной инерцией чувствительных элементов;
• зависимость точности от правильности установки и периодической регулировки;
• необходимость защиты от вибраций, ударных нагрузок и агрессивных сред;
• ограниченный срок службы волосяного элемента, который подвержен старению и загрязнению.

Механические приборы традиционно применяются в условиях, где не требуется высокая точность и оперативность получения данных, а также там, где недопустимо или невозможно использование электрических цепей.

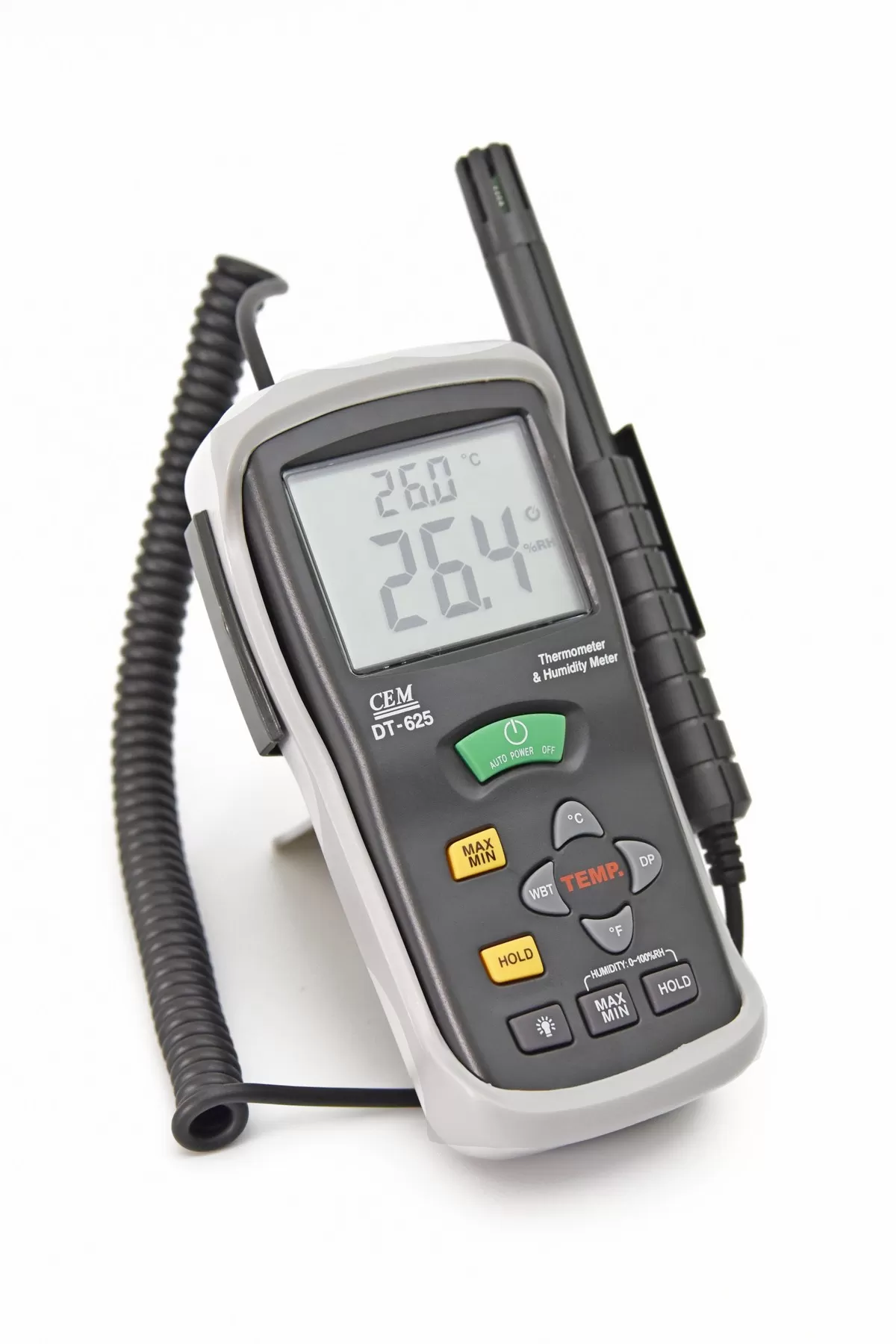

3. Принцип работы цифровых термогигрометров

Цифровые термогигрометры построены на электронных сенсорах и микропроцессорной обработке сигнала. Температурный канал реализуется, как правило, на платиновом термометре сопротивления (Pt100 или Pt1000) либо на полупроводниковом датчике. Сопротивление платинового элемента изменяется практически линейно с температурой согласно зависимости:

где \( R_t \) — сопротивление при температуре \( t \), \( R_0 \) — сопротивление при 0 °C, \( A \) и \( B \) — постоянные коэффициенты.

Для измерения относительной влажности наиболее широко применяются ёмкостные сенсоры. Чувствительный элемент представляет собой конденсатор, диэлектриком которого служит гигроскопичный полимер. При изменении влажности диэлектрическая проницаемость полимера меняется, что приводит к изменению ёмкости. Ёмкость преобразуется в частоту или напряжение, а затем оцифровывается. Реже используются резистивные датчики влажности, в которых сопротивление гигроскопичного слоя зависит от содержания влаги.

Сигналы от обоих сенсоров поступают на аналого-цифровой преобразователь и обрабатываются микроконтроллером. Микропроцессор выполняет линеаризацию характеристик, компенсацию температурной погрешности датчика влажности, вычисление дополнительных параметров (точки росы, абсолютной влажности, парциального давления водяного пара) и выводит результаты на цифровой дисплей. Многие модели оснащаются интерфейсами передачи данных, функцией регистрации показаний в энергонезависимую память и возможностью сигнализации при выходе параметров за заданные пределы.

Цифровые термогигрометры требуют источника питания — батареи или сетевого адаптера. Современные приборы отличаются низким энергопотреблением и длительным сроком работы от комплекта элементов питания. Конструкция сенсоров обеспечивает высокую механическую прочность и устойчивость к вибрациям, что важно для промышленных условий.

4. Сравнительный анализ основных характеристик

Для объективного выбора типа термогигрометра необходимо сопоставить ключевые метрологические и эксплуатационные параметры. Ниже приведено сравнение по наиболее значимым для предприятий критериям.

Из таблицы видно, что цифровые приборы существенно превосходят механические по точности, быстродействию и функциональным возможностям. Однако механические термогигрометры сохраняют преимущество в полной автономности и простоте конструкции, не содержащей электронных компонентов, которые могут выйти из строя при сильных электромагнитных помехах или перепадах напряжения.

Важным отличием является характер погрешности. У механических приборов погрешность носит преимущественно систематический характер и может быть частично скомпенсирована регулировкой. У цифровых приборов преобладает случайная составляющая, а систематическая погрешность минимизируется заводской калибровкой и температурной компенсацией.

С точки зрения долговременной стабильности цифровые сенсоры демонстрируют меньший дрейф характеристик. Ёмкостные датчики влажности современных серий сохраняют метрологические свойства в течение нескольких лет при условии эксплуатации в пределах допустимых параметров окружающей среды. Волосяные элементы механических гигрометров требуют более частой проверки и регулировки.

5. Области применения на предприятиях

Выбор типа термогигрометра определяется спецификой технологических процессов и требованиями к контролю микроклимата.

Механические термогигрометры рационально применять в следующих случаях:

• на объектах с отсутствием или нестабильным электроснабжением;
• в помещениях, где запрещено использование электрических приборов (взрывоопасные зоны определённых категорий при отсутствии сертификации);
• для ориентировочного контроля в подсобных и вспомогательных помещениях;
• в условиях, где достаточна погрешность ±5 % по влажности и ±2 °C по температуре.

Цифровые термогигрометры предпочтительны для:

• основных производственных цехов с жёсткими требованиями к микроклимату;
• чистых помещений, лабораторий и участков точной сборки;
• складских комплексов с системами автоматического регулирования;
• объектов, где требуется архивирование данных и передача информации в АСУ ТП;
• предприятий пищевой, фармацевтической, электронной и полиграфической промышленности.

На предприятиях пищевой промышленности контроль влажности особенно критичен при хранении сырья и готовой продукции. Согласно требованиям санитарных правил, относительная влажность в складских помещениях должна поддерживаться в узких пределах, что практически невозможно обеспечить без оперативного и точного контроля. Цифровые приборы с функцией регистрации позволяют документально подтверждать соблюдение режимов хранения.

В электронной промышленности даже незначительные колебания влажности влияют на качество пайки и статическое электричество. Здесь применяются цифровые термогигрометры с повышенной точностью и возможностью сигнализации. Механические приборы в таких условиях, как правило, не используются из-за недостаточной точности и большой инерционности.

В деревообрабатывающей и мебельной промышленности контроль влажности необходим для предотвращения коробления и растрескивания древесины. На этапе сушки пиломатериалов часто применяют как механические, так и цифровые приборы: первые — для общего контроля в сушильных камерах, вторые — для точного измерения в зоне обработки.

Таким образом, области применения чётко разделяются по уровню требований к точности и функциональности. На одном предприятии могут одновременно использоваться оба типа приборов в зависимости от зоны контроля.

6. Метрологическое обеспечение и требования нормативных документов

Любой термогигрометр, применяемый на предприятии для контроля параметров, влияющих на качество продукции или условия труда, относится к средствам измерений и подлежит метрологическому контролю. Порядок организации поверки и калибровки определяется Федеральным законом № 102-ФЗ «Об обеспечении единства измерений» и подзаконными актами.

Для средств измерений влажности газов действует государственная поверочная схема, установленная ГОСТ 8.547-2009. Согласно этому документу эталоны и рабочие средства измерений влажности прослеживаются к государственному первичному эталону. Термогигрометры, используемые в сферах государственного регулирования, должны проходить периодическую поверку. Межповерочный интервал для большинства цифровых моделей составляет 1 год, для механических приборов он может быть установлен в диапазоне от 1 до 2 лет в зависимости от конструкции и условий эксплуатации.

Требования к параметрам микроклимата на рабочих местах и в производственных помещениях регламентируются СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания». Документ устанавливает допустимые и оптимальные значения температуры и относительной влажности для различных категорий работ и периодов года. Контроль соблюдения этих нормативов возможен только при использовании поверенных средств измерений.

Для зданий и сооружений действуют требования ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях». Хотя стандарт ориентирован преимущественно на жилые и общественные объекты, его положения часто применяются и на промышленных предприятиях при проектировании систем вентиляции и кондиционирования.

При выборе термогигрометра необходимо учитывать, подлежит ли конкретная модель внесению в Федеральный информационный фонд по обеспечению единства измерений. Приборы, не имеющие свидетельства об утверждении типа, могут применяться только для индикаторных целей и не дают юридически значимых результатов.

Особое внимание следует уделять условиям поверки. Механические термогигрометры чувствительны к положению при поверке и требуют строго горизонтальной установки. Цифровые приборы, как правило, менее критичны к ориентации, однако для ёмкостных датчиков влажности важна стабильность температуры и отсутствие конденсации во время калибровки.

На предприятиях с большим парком средств измерений целесообразно организовывать график поверки с учётом сроков действия свидетельств. Нарушение межповерочного интервала делает результаты измерений недействительными и может повлечь претензии контролирующих органов.

7. Критерии выбора для промышленных задач

Выбор термогигрометра для предприятия должен производиться на основе системного анализа требований технологического процесса, условий эксплуатации и экономической целесообразности. Основные критерии можно сгруппировать следующим образом.

Дополнительно следует оценивать:

• наличие взрывозащищённого исполнения при работе во взрывоопасных зонах;
• возможность работы при отрицательных температурах и высокой влажности;
• совместимость интерфейсов с существующей системой автоматизации;
• удобство монтажа и доступность для обслуживания;
• наличие сервисной поддержки и запасных частей на территории Российской Федерации.

Для большинства современных производственных задач, связанных с обеспечением качества и документальным подтверждением соблюдения режимов, предпочтение отдаётся цифровым термогигрометрам. Механические приборы остаются востребованными в качестве резервных или индикаторных средств в зонах с минимальными требованиями к точности.

При расчёте экономической эффективности необходимо учитывать не только цену приобретения, но и стоимость периодической поверки, возможные простои при выходе прибора из строя и риски, связанные с недостоверным контролем параметров.

8. Практические рекомендации по эксплуатации

Правильная установка и обслуживание термогигрометров напрямую влияют на достоверность получаемых данных и срок службы приборов.

Рекомендации по размещению:

• устанавливать приборы на высоте 1,5–1,7 м от уровня пола в зоне постоянного пребывания персонала или в характерной точке технологической зоны;
• исключать воздействие прямых солнечных лучей, потоков нагретого или охлаждённого воздуха от отопительных и вентиляционных устройств;
• обеспечивать свободную циркуляцию воздуха вокруг чувствительных элементов;
• для механических приборов соблюдать строго вертикальное или горизонтальное положение в соответствии с указаниями производителя;
• цифровые приборы с выносными зондами монтировать так, чтобы кабель не создавал механических нагрузок на разъёмы.

Рекомендации по обслуживанию:

• периодически очищать защитные решётки и корпуса от пыли мягкой кистью или сжатым воздухом;
• не допускать попадания влаги внутрь корпуса механических приборов;
• для цифровых моделей контролировать состояние элементов питания и своевременно производить их замену;
• после любых механических воздействий или ремонта направлять прибор на внеочередную поверку;
• вести журнал учёта показаний и отметок о поверке в соответствии с системой менеджмента качества предприятия.

При эксплуатации в условиях высокой запылённости или агрессивных сред рекомендуется применять приборы с повышенной степенью защиты оболочки (IP54 и выше) и, при необходимости, использовать защитные колпачки на сенсоры влажности. Следует помнить, что любые дополнительные защитные элементы увеличивают постоянную времени прибора.

Для обеспечения сопоставимости результатов измерений на предприятии целесообразно применять приборы одного типа и одного класса точности в пределах одной технологической зоны. Смешанное использование механических и цифровых термогигрометров без учёта их метрологических характеристик может приводить к противоречивым данным и ошибкам в управлении процессом.

9. Заключение

Сравнение механических и цифровых термогигрометров показывает, что каждый тип приборов занимает свою нишу в системе контроля микроклимата на предприятиях. Механические термогигрометры сохраняют актуальность благодаря полной автономности, простоте конструкции и низкой начальной стоимости. Они хорошо подходят для ориентировочного контроля в вспомогательных помещениях и в условиях, где применение электроники ограничено.

Цифровые термогигрометры обеспечивают существенно более высокую точность, быстродействие, возможность регистрации и передачи данных. Эти качества делают их основным инструментом для технологических процессов, где параметры температуры и влажности напрямую влияют на качество продукции и требуют документального подтверждения.

При выборе конкретной модели необходимо учитывать требования нормативных документов, условия эксплуатации, необходимость поверки и общую стоимость владения. Правильно подобранный и своевременно поверенный термогигрометр становится надёжным элементом системы обеспечения качества и охраны труда.

Для большинства промышленных задач оптимальным решением сегодня являются цифровые приборы. Предприятиям, которым требуется надёжный контроль микроклимата, рекомендуется купить современный термогигрометр с подходящим диапазоном измерений и классом точности. Актуальная цена и технические характеристики оборудования позволяют подобрать решение как для отдельных рабочих мест, так и для оснащения целых производственных участков.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
