Компактные мобильные тепловизоры для смартфона представляют собой современное поколение средств неконтактного теплового контроля. Эти устройства подключаются к мобильному телефону или планшету через интерфейс USB Type-C или Lightning и превращают обычный смартфон в полноценный инструмент термографической диагностики.
В отличие от классических портативных тепловизоров с собственным дисплеем, мобильные модели отличаются минимальными размерами, малым весом и значительно более низким энергопотреблением. Они получают питание и используют вычислительные мощности смартфона, что позволяет существенно снизить стоимость прибора при сохранении высокого уровня функциональности.
Такие тепловизоры особенно востребованы специалистами по контрольно-измерительным приборам (КИПиА), инженерами-энергетиками, электриками, строителями и сервисными специалистами. Они позволяют быстро и без разборки оборудования выявлять температурные аномалии, зоны перегрева, теплопотери и скрытые дефекты.
Популярность мобильных тепловизоров растёт благодаря нескольким ключевым факторам: постоянному совершенствованию матриц неохлаждаемого типа, развитию мобильных приложений с мощными алгоритмами обработки изображений и увеличению вычислительных возможностей современных смартфонов. Сегодня такие устройства успешно применяются как для разовых экспресс-обследований, так и для регулярного профилактического мониторинга инженерных систем.
В настоящей статье подробно рассмотрены физические принципы работы компактных мобильных тепловизоров, их технические характеристики, функциональные возможности, сферы практического применения, преимущества и ограничения, а также рекомендации по выбору подходящей модели.
Принцип работы мобильных тепловизоров
Работа любого тепловизора основана на регистрации собственного теплового (инфракрасного) излучения объектов. Согласно закону Планка, любое тело с температурой выше абсолютного нуля испускает электромагнитное излучение, интенсивность и спектральный состав которого зависят от температуры поверхности.
Мобильные тепловизоры фиксируют излучение в длинноволновой инфракрасной области спектра (обычно 7,5–14 мкм). Оптическая система прибора фокусирует поступающее ИК-излучение на приёмник — неохлаждаемую микроболометрическую матрицу фокальной плоскости (FPA). Каждый элемент матрицы (пиксель) представляет собой микроболометр, чувствительный к изменению температуры под воздействием падающего излучения. Изменение сопротивления болометра преобразуется в электрический сигнал, который после усиления и цифровой обработки формирует термограмму — визуальное распределение температуры по поверхности объекта.
Важнейшим параметром корректного измерения является коэффициент излучательной способности (ε). Разные материалы обладают различной способностью излучать тепловую энергию: у идеального чёрного тела ε = 1, у большинства технических поверхностей значение лежит в диапазоне 0,8–0,95. В мобильных приложениях предусмотрена возможность ручной установки этого коэффициента, а также учёта отраженной температуры, расстояния до объекта, температуры окружающей среды и относительной влажности воздуха.
Формируемая термограмма представляет собой спектрозональную картину. Цвет или оттенок каждого пикселя соответствует определённому значению радиационной температуры. Современные мобильные приложения позволяют накладывать термограмму на обычное визуальное изображение (режим «картинка в картинке» или автослияние), что значительно повышает информативность диагностики.
Частота обновления кадров у мобильных моделей обычно составляет 25–50 Гц, что достаточно для комфортной работы в реальном времени даже при обследовании движущихся объектов.
Конструктивные особенности и технические характеристики
Компактные мобильные тепловизоры отличаются предельно малыми габаритами и весом. Отсутствие встроенного экрана, аккумулятора большой ёмкости и сложной системы охлаждения позволяет создавать устройства размером всего несколько сантиметров и массой 20–40 граммов.
В каталоге представлены следующие модели:
| Параметр | Guide MobIR 2S Type-C | Guide MobIR 2T Type-C | Guide MobIR Air Type-C | Guide MobIR Air |
|---|---|---|---|---|
| Разрешение ИК-матрицы | 256 × 192 | 256 × 192 | 120 × 90 | 120 × 90 |
| Спектральный диапазон, мкм | 7,5–14 | 7,5–14 | 7,5–14 | 7,5–14 |
| Поле зрения (FOV) | 25° | 56° | 50° × 38° | 56° |
| Термочувствительность (NETD) | < 0,1 °C | < 0,1 °C | < 0,1 °C | < 0,1 °C |
| Диапазон измеряемых температур | –20…+150 °C | –20…+150 °C | –20…+120 °C | –20…+150 °C |
| Точность измерения | ±2 °C или ±2 % | ±2 °C или ±2 % | ±2 °C или ±2 % | ±2 °C или ±2 % |
| Частота обновления кадров | 25 Гц | 25 Гц | 25 Гц | 25 Гц |
| Интерфейс подключения | USB Type-C | USB Type-C | USB Type-C | Lightning |
| Габариты (без интерфейса), мм | 59 × 23,55 × 20,38 | 59 × 23,55 × 16,38 | 50 × 14 × 18 | 59 × 23,55 × 16,38 |
| Масса, г | ≤ 40 | ≤ 35 | 20 | 35 |
| Степень защиты | IP43 | IP43 | IP43 | IP43 |

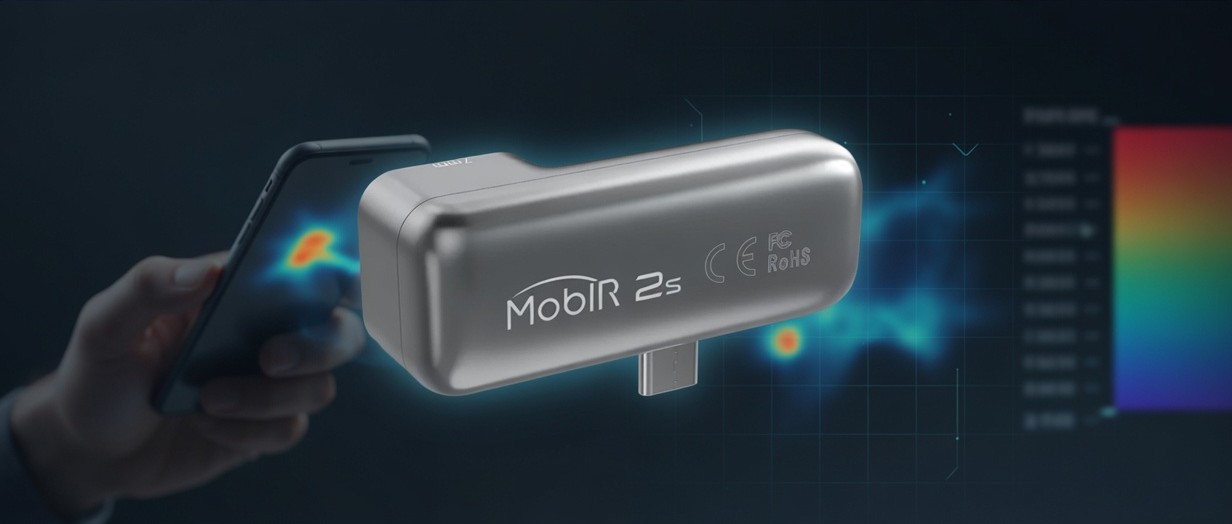

Модели серии MobIR 2S и 2T обладают более высоким разрешением матрицы, что обеспечивает лучшую детализацию термограммы и возможность уверенной диагностики мелких элементов. Модели Air отличаются предельной компактностью и подходят для самых мобильных сценариев использования.
Функциональные возможности
Мобильные тепловизоры полностью управляются через специализированное приложение на смартфоне. Приложение обеспечивает:
- Отображение термограммы в реальном времени с различными цветовыми палитрами (железо, радуга, серый, инвертированный серый и др.).
- Измерение температуры в любой точке изображения, по линии или в выделенной области.
- Автоматическое определение максимальной, минимальной и средней температуры в зоне интереса.
- Режимы наложения теплового и визуального изображения.
- Сохранение термограмм в формате с полными метаданными измерений.
- Формирование отчётов с возможностью добавления текстовых и голосовых комментариев.
- Цифровой зум и различные режимы анализа.
Благодаря использованию вычислительных ресурсов смартфона приложения могут выполнять сложную постобработку изображений, строить графики изменения температуры во времени и сравнивать термограммы разных обследований.
Сферы применения компактных мобильных тепловизоров
Энергетический аудит и поиск теплопотерь
Мобильные тепловизоры позволяют быстро обследовать ограждающие конструкции зданий, выявлять мостики холода, дефекты теплоизоляции, некачественные монтажные швы и зоны повышенных теплопотерь. Обследование можно проводить как снаружи, так и внутри помещений без остановки эксплуатации объекта.
Диагностика электрооборудования
Выявление перегретых контактов, кабельных соединений, автоматических выключателей, трансформаторов и распределительных щитов. Компактные размеры позволяют обследовать оборудование в труднодоступных местах и внутри шкафов.
Контроль систем отопления, вентиляции и кондиционирования (ОВКВ)
Проверка равномерности распределения температуры в воздуховодах, радиаторах, теплообменниках, поиск утечек теплоносителя и оценка эффективности работы систем.
Строительно-техническая экспертиза
Обнаружение скрытых протечек, нарушений гидро- и пароизоляции, оценка качества выполненных строительных и ремонтных работ.
Промышленная диагностика
Контроль состояния подшипников, электродвигателей, насосов, компрессоров и другого технологического оборудования. Раннее выявление аномального нагрева позволяет предотвратить аварии и незапланированные простои.
Сервисное обслуживание инженерных сетей
Быстрые осмотры трубопроводов, тепловых пунктов, электрических трасс в условиях действующего производства.
Мобильные тепловизоры особенно удобны для специалистов, которым приходится часто перемещаться между объектами и выполнять большое количество экспресс-обследований в течение рабочего дня.
Преимущества и ограничения
Преимущества
- Максимальная портативность и минимальный вес.
- Низкая стоимость по сравнению с полноценными тепловизорами.
- Использование возможностей современного смартфона (большой экран высокого разрешения, мощный процессор, удобный интерфейс).
- Простота хранения и транспортировки.
- Возможность быстрого обновления функционала через обновления приложения.
Ограничения
- Меньшее разрешение матрицы по сравнению с профессиональными стационарными и высококлассными портативными моделями.
- Ограниченный температурный диапазон (в основном до +150 °C).
- Зависимость от заряда и производительности смартфона.
- Меньшая дальность эффективного измерения по сравнению с приборами с более длиннофокусной оптикой.
Мобильный тепловизор идеально подходит для большинства повседневных задач технической диагностики, где не требуется экстремально высокое разрешение или работа с очень высокими температурами.
Как правильно выбрать мобильный тепловизор для смартфона
При выборе рекомендуется обращать внимание на следующие параметры:
- Разрешение матрицы — 256 × 192 предпочтительнее для задач, требующих хорошей детализации.
- Поле зрения (FOV) — широкий угол (50–56°) удобен для обследования крупных поверхностей, узкий (25°) — для работы на расстоянии или с мелкими объектами.
- Диапазон измеряемых температур — должен соответствовать решаемым задачам.
- Тип разъёма — USB Type-C для большинства современных Android-устройств, Lightning — для техники Apple.
- Термочувствительность — чем ниже значение NETD, тем лучше прибор различает небольшие перепады температуры.
Для большинства инженерных и строительных задач оптимальным выбором станут модели с разрешением 256 × 192. Если требуется максимальная компактность и работа преимущественно с температурами до +120 °C — подойдут модели серии Air.
Правила эксплуатации и ухода
Перед началом работы необходимо:
- Очистить объектив от пыли и отпечатков.
- Установить в приложении правильный коэффициент излучательной способности материала поверхности.
- Учесть расстояние до объекта и условия окружающей среды.
- Избегать прямого попадания солнечных лучей на объектив при наружных измерениях.
После работы рекомендуется протирать объектив мягкой тканью без ворса и хранить прибор в защитном чехле. Не допускается попадание влаги на разъём подключения.
Регулярная поверка прибора как средства измерения обеспечивает юридическую значимость результатов обследований.
Заключение
Компактные мобильные тепловизоры для смартфона стали удобным и доступным инструментом неконтактной тепловой диагностики. Они сочетают в себе высокую информативность термографического контроля с предельной мобильностью и простотой использования. Благодаря современным неохлаждаемым матрицам и мощным мобильным приложениям такие устройства позволяют специалистам оперативно выявлять потенциальные проблемы в электрооборудовании, строительных конструкциях и инженерных системах, предотвращать аварии и снижать эксплуатационные затраты.
Если вы ищете надёжный и компактный инструмент для повседневной тепловизионной диагностики, обратите внимание на мобильные тепловизоры серии Guide MobIR в нашем каталоге. Узнать актуальную цену и купить подходящую модель можно прямо сейчас — специалисты kipoff.ru помогут подобрать оптимальный вариант под ваши задачи.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
