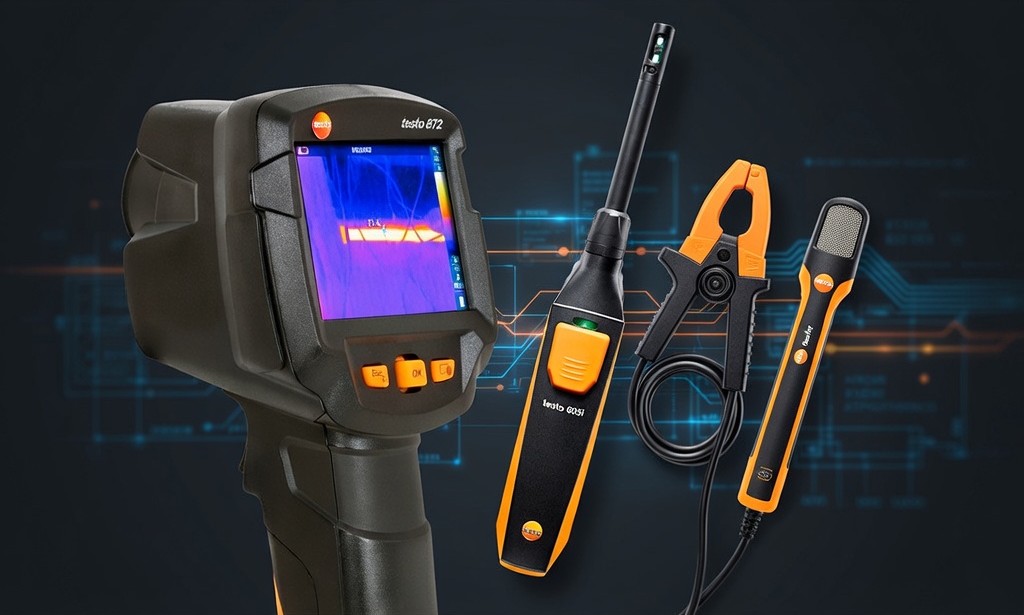

Тепловизоры с дополнительными зондами влажности и тока: комплексная диагностика без разрушения

Оглавление

• 1. Введение
• 2. Основы инфракрасной термографии
• 3. Принцип работы современного тепловизора
• 4. Роль дополнительных зондов в комплексной диагностике <
• 5. Комплексная диагностика на практике
• 6. Технические аспекты интерпретации данных
• 7. Преимущества комплексного подхода перед традиционными методами
• 8. Экономическая эффективность и окупаемость инвестиций

1. Введение

Современная диагностика технического состояния оборудования, зданий и инженерных систем всё чаще требует комплексного подхода. Одного теплового изображения уже недостаточно, когда необходимо понять не только наличие аномалии, но и её причину. Именно поэтому тепловизоры, оснащённые возможностью подключения дополнительных зондов влажности и тока, стали важным инструментом неразрушающего контроля.

Комплексная диагностика позволяет одновременно регистрировать температуру поверхности, влажность материала или окружающей среды и величину электрического тока в цепи. Такой подход даёт возможность точно установить природу выявленной тепловой аномалии: является ли она следствием повышенной нагрузки, дефекта соединения, скрытой влаги или нарушения теплоизоляции. При этом объект остаётся полностью работоспособным, а конструкция — неповреждённой.

В условиях промышленных предприятий, энергетических объектов и при эксплуатации зданий такой метод существенно сокращает время поиска неисправностей и снижает вероятность ошибочных выводов. Специалисты получают количественные данные, которые можно сопоставить друг с другом и сохранить для последующего анализа трендов.

2. Основы инфракрасной термографии

2.1. Радиометрическая цепочка и основные величины

Любое измерение температуры с помощью тепловизора основано на регистрации инфракрасного излучения, испускаемого объектом. Радиометрическая цепочка включает источник излучения, среду распространения, оптическую систему и приёмник. Поток излучения выражается в ваттах и представляет собой мощность, переносимую электромагнитными волнами.

Важнейшей характеристикой является яркость излучения. Если в окрестности направления между элементарными площадками источника и приёмника пространственная плотность потока равномерна, яркость пучка определяется выражением:

\[ L = \frac{d^{2}F}{d^{2}G} \]

где \(d^{2}F\) — поток излучения от элементарной площадки, а \(d^{2}G\) — геометрический фактор пучка лучей. Геометрический фактор рассчитывается по формуле:

\[ d^{2}G = \frac{dS \cdot dR \cdot \cos\theta_{s} \cdot \cos\theta_{r}}{d^{2}} \]

Здесь \(dS\) и \(dR\) — элементарные площадки источника и приёмника, \(\theta_{s}\) и \(\theta_{r}\) — углы между нормалями к этим площадкам и линией, соединяющей их центры, \(d\) — расстояние между площадками. Телесные углы выражаются в стерадианах.

Когда яркость постоянна, поток и геометрический фактор связаны простым соотношением \(F = LG\). Если среда поглощает излучение, вводится коэффициент пропускания \(\mathcal{F}\), который может быть меньше единицы. Эти соотношения лежат в основе количественной термографии и позволяют переходить от зарегистрированного сигнала к реальной температуре поверхности.

2.2. Историческое развитие приёмников инфракрасного излучения

Инфракрасное излучение было открыто Уильямом Гершелем в 1800 году при исследовании солнечного спектра. Первые приёмники на основе термопар появились в 1830-х годах. В 1880 году были созданы болометры — устройства, регистрирующие изменение электрического сопротивления материала под действием тепла.

В 1930–1940-х годах разработали фотонные приёмники на основе сульфида свинца (PbS), чувствительные в диапазоне 1,5–3 мкм. В 1940–1950-х годах появился антимонид индия (InSb) для диапазона 3–5 мкм. В 1960-х годах начали применять приёмники на основе тройного соединения кадмий-ртуть-теллур (HgCdTe, КРТ) для длинноволнового диапазона 8–14 мкм. Эти приёмники требовали охлаждения, но обеспечивали высокую чувствительность и быстродействие.

Переход от сканирующих систем к матричным приёмникам в фокальной плоскости (FPA) в конце 1980-х — начале 1990-х годов стал настоящим прорывом. Современные тепловизоры используют именно матричные детекторы, которые позволяют получать высококачественные изображения без механического сканирования.

2.3. Спектральные диапазоны работы тепловизоров

Выбор спектрального диапазона существенно влияет на возможности диагностики. Существуют два основных рабочих диапазона:

Для большинства задач промышленной и строительной диагностики предпочтителен длинноволновый диапазон, так как он обеспечивает более стабильные результаты при измерении объектов с температурой 0–100 °C. Современные модели тепловизоров, включая приборы уровня 872 и 883, часто оснащаются матрицами, оптимизированными именно под этот диапазон.

3. Принцип работы современного тепловизора

3.1. Основные компоненты прибора

Типичный тепловизор состоит из объектива, приёмника излучения, электронной системы обработки сигнала, жидкокристаллического дисплея, органов управления и устройств хранения данных. Объектив собирает инфракрасное излучение и фокусирует его на чувствительной матрице. Для длинноволнового диапазона чаще всего применяют германиевые линзы с просветляющими покрытиями.

Полученный сигнал усиливается и обрабатывается электроникой. На дисплее формируется термограмма — цветное изображение, где каждая градация цвета соответствует определённому диапазону температур. Современные приборы позволяют одновременно отображать видимое изображение и термограмму, а также накладывать данные с подключённых зондов.

Важную роль играет программное обеспечение. Оно выполняет радиометрическую коррекцию, учитывает коэффициент излучения объекта, температуру окружающей среды и расстояние до объекта. В приборах моделей 872, 883 и 871 реализована возможность прямой интеграции показаний внешних зондов влажности и тока в единую базу данных термограмм.

3.2. Матричные приёмники излучения в фокальной плоскости

Матрица в фокальной плоскости (FPA) представляет собой двумерный массив чувствительных элементов, расположенных непосредственно в фокальной плоскости объектива. Каждый элемент матрицы (пиксель) регистрирует инфракрасное излучение от соответствующей точки объекта.

Разрешение современных матриц варьируется от 160 × 120 (19 200 пикселей) до 640 × 480 (307 200 пикселей) и выше. Увеличение количества пикселей напрямую повышает пространственное разрешение и качество изображения. В отличие от ранних сканирующих систем, FPA-матрицы не имеют движущихся частей, что повышает надёжность и скорость съёмки.

Матричные приёмники позволяют получать полностью радиометрические изображения, то есть для каждой точки термограммы рассчитывается реальная температура. Это особенно важно при комплексной диагностике, когда необходимо точно сопоставить температуру с показаниями зонда тока или влажности.

4. Роль дополнительных зондов в комплексной диагностике

4.1. Зонд влажности: обнаружение скрытой влаги без разрушения конструкций

Влага в строительных конструкциях, изоляции трубопроводов и кровлях часто становится причиной серьёзных проблем: коррозии, разрушения материалов, появления плесени и снижения теплоизоляционных свойств. Традиционные методы требуют сверления или вскрытия конструкций, что приводит к дополнительным затратам и нарушению целостности объекта.

Зонд влажности, подключаемый к тепловизору, позволяет измерять относительную влажность воздуха или содержание влаги в материале непосредственно в точке интереса. Данные зонда автоматически привязываются к термограмме. Это даёт возможность:

• подтвердить или опровергнуть гипотезу о наличии скрытой влаги в зоне тепловой аномалии;
• оценить степень увлажнения без повреждения поверхности;
• создать карту распределения влажности по площади обследуемого участка;
• отслеживать динамику изменения влажности во времени при повторных обследованиях.

Современные зонды влажности работают по ёмкостному или резистивному принципу и обеспечивают достаточную точность для диагностических задач. В тепловизорах моделей 872 и 883 поддерживается беспроводное подключение таких зондов, что значительно упрощает работу на высоте и в труднодоступных местах.

4.2. Зонд тока: анализ электрической нагрузки и причин перегрева

Перегрев электрических соединений, шин и контактов может быть вызван двумя основными причинами: повышенным сопротивлением (плохой контакт, окисление) или чрезмерной нагрузкой (ток выше номинального). Одно только тепловое изображение не позволяет однозначно определить, какая именно причина имеет место.

Зонд тока (токоизмерительные клещи или гибкий датчик) подключается к тепловизору и измеряет действующее значение переменного или постоянного тока в цепи. Одновременная регистрация температуры и тока позволяет:

• рассчитать тепловыделение, обусловленное током (\(P = I^{2}R\));
• отличить перегрев от перегрузки от перегрева из-за дефекта соединения;
• оценить запас по току и выявить потенциально опасные участки до наступления аварии;
• провести сравнительный анализ фаз в трёхфазных системах.

В приборах серии 871 и выше реализована функция автоматической привязки показаний тока к конкретным термограммам. Это особенно удобно при обследовании распределительных шкафов и силовых линий, когда необходимо быстро обработать большое количество соединений.

5. Комплексная диагностика на практике

5.1. Диагностика электрораспределительных устройств и силовых цепей

При обследовании электрощитов, распределительных устройств и силовых кабельных линий комплексный подход даёт максимальный эффект. Специалист выполняет термографию под нагрузкой, одновременно измеряя ток в каждой фазе и, при необходимости, влажность внутри шкафа.

Типичная последовательность действий:

1. Визуальный осмотр и подготовка объекта.
2. Подключение зонда тока к фазным проводникам.
3. Выполнение термографической съёмки с одновременной записью показаний тока.
4. Анализ термограмм: выявление горячих точек и сопоставление их с величиной тока.
5. При обнаружении аномалии — дополнительное измерение влажности (если шкаф находится во влажном помещении).
6. Формирование отчёта с рекомендациями.

Такой подход позволяет сразу определить, требуется ли затяжка контактов, замена кабеля или снижение нагрузки. В моделях 872, 883 и 871 все данные сохраняются в одном файле, что упрощает последующую обработку и архивирование.

5.2. Обследование зданий и ограждающих конструкций

В строительной диагностике зонды влажности особенно востребованы. Тепловизор выявляет зоны с аномальной температурой (мостики холода, участки промерзания, зоны конденсации), а зонд влажности подтверждает наличие влаги и оценивает её количество.

Преимущества комплексного метода:

• точное определение границ увлажнённых зон без вскрытия отделки;
• возможность контроля эффективности ремонтных работ (повторные измерения после устранения протечек);
• оценка состояния теплоизоляции кровель и фасадов;
• выявление скрытых дефектов в системах отопления и водоснабжения.

При обследовании плоских кровель и фасадов часто применяют тепловизоры с высоким разрешением матрицы в сочетании с беспроводными зондами влажности. Это позволяет составить подробную карту проблемных участков и спланировать ремонтные работы с минимальными затратами.

5.3. Контроль механического и промышленного оборудования

Для электродвигателей, редукторов, подшипниковых узлов и насосов комплексная диагностика также эффективна. Зонд тока позволяет контролировать нагрузку на двигатель, а тепловизор — состояние подшипников, обмоток и соединений.

Пример практического применения:

• измерение тока потребления двигателя под нагрузкой;
• термография корпуса и подшипниковых щитов;
• сопоставление данных: если температура подшипника повышена при нормальном токе — вероятна проблема со смазкой или соосностью;
• если температура повышена и ток превышает номинал — возможна перегрузка механизма или электрическая неисправность.

В промышленных условиях, где оборудование работает непрерывно, такой подход позволяет планировать техническое обслуживание по фактическому состоянию, а не по календарному графику. Это снижает количество незапланированных остановок и продлевает срок службы агрегатов.

6. Технические аспекты интерпретации данных

Точность и достоверность результатов комплексной диагностики во многом зависят от правильного учёта факторов, влияющих на измерения. Даже при наличии дополнительных зондов специалист должен понимать физические ограничения метода и корректно интерпретировать полученные данные.

Ключевые факторы, которые необходимо учитывать:

• Коэффициент излучения поверхности. Большинство реальных объектов не являются абсолютно чёрными телами. Коэффициент излучения (ε) может варьироваться от 0,1 для полированных металлов до 0,95 для окрашенных или окисленных поверхностей. Влажный материал имеет иной коэффициент излучения по сравнению с сухим. Зонд влажности позволяет своевременно выявить изменение этого параметра и внести соответствующую поправку в расчёты температуры.
• Отражённое инфракрасное излучение. Горячие источники поблизости (солнце, лампы, соседнее оборудование) могут отражаться от поверхности и искажать показания. Особенно это заметно на металлических поверхностях с низким ε. Измерение фоновой температуры и использование зонда тока помогают понять, является ли зарегистрированная температура результатом собственного тепловыделения объекта или внешнего влияния.
• Пропускание атмосферы и расстояние до объекта. На больших расстояниях часть излучения поглощается атмосферой. В длинноволновом диапазоне это влияние меньше, чем в средневолновом, однако при высокой влажности воздуха поглощение возрастает. Зонд влажности окружающей среды даёт дополнительную информацию для оценки этого эффекта.
• Тепловое равновесие объекта. После изменения нагрузки (включение/выключение оборудования) температура поверхности может меняться в течение нескольких минут или даже часов. Одновременное измерение тока позволяет понять, находится ли объект в установившемся режиме или ещё прогревается.

В современных тепловизорах моделей 872, 883 и 871 программное обеспечение автоматически учитывает многие из этих параметров при наличии данных от подключённых зондов. Это существенно снижает вероятность ошибочной интерпретации и повышает воспроизводимость результатов при повторных обследованиях.

7. Преимущества комплексного подхода перед традиционными методами

Сравнение различных подходов к диагностике показывает явные преимущества интеграции тепловизионного контроля с измерениями влажности и тока.

Комплексный подход особенно ценен при выполнении профилактического и диагностического обслуживания. Он позволяет не только выявить проблему, но и сразу определить её природу, что сокращает время принятия решения о ремонте или замене оборудования.

8. Экономическая эффективность и окупаемость инвестиций

Применение тепловизоров с дополнительными зондами влажности и тока напрямую влияет на экономические показатели предприятия. Основные статьи экономии:

• Сокращение незапланированных простоев оборудования. Аварийная остановка мощного электродвигателя или производственной линии может стоить в десятки раз дороже, чем своевременное выявление дефекта.
• Снижение затрат на ремонт. Раннее обнаружение проблем позволяет выполнять плановые работы вместо аварийных. Стоимость планового ремонта обычно в 3–5 раз ниже аварийного.
• Продление срока службы оборудования. Контроль реальной нагрузки и состояния изоляции помогает избежать преждевременного износа.
• Снижение расходов на энергоресурсы. Выявление мест повышенных теплопотерь в зданиях и технологических трубопроводах позволяет оптимизировать энергопотребление.
• Уменьшение рисков и штрафов. Своевременное выявление нарушений электробезопасности и санитарных норм снижает вероятность предписаний контролирующих органов.

Программы профилактического обслуживания, построенные на регулярной комплексной диагностике, показывают высокую окупаемость. По данным практического опыта, инвестиции в современный тепловизор с зондами обычно возвращаются в течение 6–18 месяцев в зависимости от интенсивности использования и масштаба предприятия.

Особенно заметен эффект при переходе от календарного технического обслуживания к обслуживанию по фактическому состоянию. В этом случае дорогостоящие регламентные работы выполняются только тогда, когда в них действительно есть необходимость, а критические дефекты выявляются до того, как они приведут к отказу.

Заключение

Тепловизоры с возможностью подключения дополнительных зондов влажности и тока открывают новый уровень неразрушающей диагностики. Они позволяют не просто увидеть тепловую аномалию, а понять её истинную причину — будь то повышенная электрическая нагрузка, скрытая влага в конструкции или нарушение теплообмена. Интеграция нескольких типов измерений в одном приборе значительно повышает достоверность выводов, ускоряет работу специалиста и снижает вероятность ошибок.

Комплексный подход особенно эффективен в электроэнергетике, промышленном производстве и при эксплуатации зданий. Он соответствует современным требованиям к профилактическому и диагностическому обслуживанию, позволяет оптимизировать затраты и повысить надёжность оборудования и конструкций.

Если вы регулярно проводите диагностику электрооборудования, зданий или промышленных установок, стоит рассмотреть возможность купить тепловизор с поддержкой дополнительных зондов влажности и тока. Цена на такие многофункциональные комплексы зависит от комплектации и набора зондов, однако в большинстве случаев инвестиции окупаются уже в первый год эксплуатации за счёт сокращения простоев, предотвращения аварий и снижения затрат на ремонт.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
