Оглавление
- 1. Введение
- 2. Принцип работы технологии SuperResolution
- 3. Преимущества технологии SuperResolution
- 4. Применение в промышленной диагностике
- 5. Практические аспекты использования тепловизоров с SuperResolution
- 6. Заключение
1. Введение
Тепловизионный контроль давно стал одним из ключевых методов неразрушающей диагностики в промышленности. Он позволяет визуализировать распределение температуры на поверхности объектов без непосредственного контакта и без вывода оборудования из работы. Однако эффективность метода во многом зависит от детальности получаемого изображения. Чем выше разрешение тепловизора, тем точнее специалист может определить местоположение и характер дефекта, особенно когда речь идёт о малых по размеру зонах перегрева или ранних стадиях развития неисправности.
В условиях реальной эксплуатации часто возникает ситуация, когда стандартного разрешения детектора оказывается недостаточно. Объекты находятся на значительном расстоянии, размеры дефектных зон малы, а время на проведение обследования ограничено. Именно в таких случаях на помощь приходит технология SuperResolution — программно-аппаратный метод повышения детализации тепловых изображений.

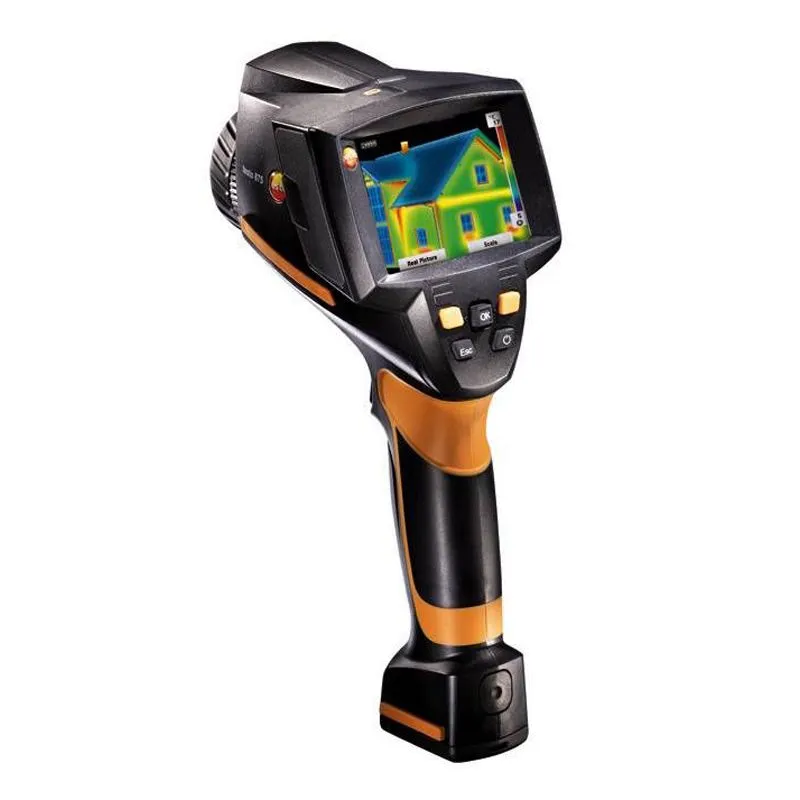

Технология SuperResolution реализована в ряде современных профессиональных тепловизоров. Она позволяет получать изображения с существенно большим количеством измерительных значений без необходимости использования более дорогих и крупных детекторов. При этом сохраняется главное преимущество — все температурные значения являются реальными измерениями, а не результатом искусственной интерполяции.
В промышленной практике это означает возможность более раннего выявления дефектов, повышение достоверности диагностики и снижение рисков аварийных ситуаций. Далее мы подробно рассмотрим, как работает данная технология, какие преимущества она даёт и в каких областях промышленной диагностики её применение особенно эффективно.
Благодаря технологии SuperResolution, которая повышает разрешение термограмм с 160 × 120 до 320 × 240 пикселей, специалисты рекомендуют купить тепловизор Testo 865 для получения максимально детализированных и информативных результатов диагностики.
2. Принцип работы технологии SuperResolution
2.1. Основы формирования теплового изображения
Любой тепловизор формирует изображение на основе инфракрасного излучения, принимаемого матрицей микроболометров. Каждый элемент матрицы (пиксель) измеряет интенсивность излучения в своём поле зрения, которое определяется мгновенным углом поля зрения — IFOV (Instantaneous Field of View).
Величина IFOV рассчитывается по формуле:
где FOV — полное поле зрения объектива, а N — количество пикселей по одной из осей матрицы. Чем меньше IFOV, тем выше пространственное разрешение прибора и тем мельче объекты он способен различать на заданном расстоянии.
Однако увеличение физического разрешения матрицы приводит к значительному удорожанию прибора и увеличению его габаритов. Поэтому производители разработали альтернативный подход — программное повышение детализации уже существующих детекторов.
2.2. Механизм повышения разрешения
Технология SuperResolution основана на принципе субпиксельного смещения и многокадровой обработки. В отличие от простой цифровой интерполяции, здесь используются реальные температурные измерения, полученные при небольших смещениях изображения относительно матрицы.
Процесс работы можно представить следующим образом:
- Оператор наводит тепловизор на объект и активирует режим SuperResolution.
- Прибор в течение долей секунды автоматически делает серию кадров (обычно 4–9 кадров) с небольшими естественными смещениями. Эти смещения возникают за счёт микродвижений руки оператора или специального механизма внутри прибора.
- Каждый последующий кадр содержит информацию о температуре тех же участков объекта, но с небольшим субпиксельным сдвигом.
- Специальный алгоритм анализирует взаимное расположение кадров и выполняет процедуру super-sampling — объединение данных с учётом субпиксельных смещений.
- Применяется математическая деконволюция, которая восстанавливает более детальное распределение температуры.
- На выходе формируется одно изображение, содержащее в четыре раза больше реальных измерительных значений, чем исходная матрица детектора.
Важно отметить, что все полученные значения температуры являются подлинными измерениями, а не расчётными. Это принципиальное отличие от обычных методов повышения разрешения, которые просто «дорисовывают» промежуточные пиксели.
2.3. Математическая и алгоритмическая основа технологии
При использовании SuperResolution эффективное количество измерительных значений увеличивается в четыре раза:
Соответственно, линейное разрешение возрастает примерно в два раза, а мгновенный угол поля зрения уменьшается:
Это позволяет обнаруживать дефекты меньшего размера и на большем расстоянии без потери точности измерений. Алгоритм учитывает не только геометрическое смещение, но и особенности оптики и детектора, что обеспечивает высокую достоверность результата.
В тепловизорах RGK TL-640 Pro и RGK TL-1024 Pro технология SuperResolution реализована таким образом, что при активации соответствующего режима качество термограммы повышается в четыре раза. Аналогичный подход применяется и в профессиональных моделях testo 871 и testo 872, где SuperResolution позволяет получать изображения с детализацией, характерной для более высокого класса приборов.
3. Преимущества технологии SuperResolution
Применение технологии SuperResolution даёт специалистам по промышленной диагностике ряд существенных преимуществ, которые напрямую влияют на качество и эффективность обследования.
- Значительное повышение детализации изображения. Четырёхкратное увеличение количества измерительных значений позволяет видеть мелкие детали тепловой картины, которые остаются невидимыми при стандартном разрешении.
- Улучшенное обнаружение малых дефектов. Возможность выявлять зоны локального перегрева меньшего размера на ранних стадиях развития неисправности.
- Увеличение эффективной дистанции обследования. Благодаря меньшему IFOV можно проводить качественную диагностику объектов, находящихся дальше от оператора, без необходимости приближаться к опасным или труднодоступным зонам.
- Повышение достоверности количественного анализа. Все температурные значения являются реальными измерениями, что особенно важно при составлении отчётов и принятии решений о выводе оборудования в ремонт.
- Оптимизация затрат на оборудование. Специалист получает качество изображения, сопоставимое с более дорогими моделями тепловизоров с физически большим разрешением матрицы.
Для наглядности приведём сравнение основных характеристик изображения:
| Параметр | Без SuperResolution | С SuperResolution | Практический эффект |
|---|---|---|---|
| Количество измерительных значений | N | 4N | Значительно более детальная термограмма |
| Линейное разрешение | R | ≈ 2R | Возможность различать объекты вдвое меньшего размера |
| Эффективный IFOV | IFOV | ≈ IFOV / 2 | Увеличение рабочей дистанции без потери качества |
| Достоверность температурных значений | Реальные измерения | Реальные измерения (в 4 раза больше точек) | Высокая точность количественного анализа |
В условиях промышленной эксплуатации эти преимущества особенно ценны при обследовании крупногабаритного оборудования, высоковольтных линий, трансформаторных подстанций и производственных линий, где доступ ограничен и время на диагностику жёстко регламентировано.
4. Применение в промышленной диагностике
4.1. Диагностика электрооборудования
Одной из наиболее востребованных областей применения тепловизоров с технологией SuperResolution является диагностика электрооборудования. Согласно РД 153-34.0-20.363-99 и ПТЭЭП, тепловизионный контроль рекомендуется проводить регулярно для распределительных устройств, трансформаторов, кабельных линий и контактных соединений.
Наиболее типичные дефекты, выявляемые при помощи тепловизионного контроля:
- Перегрев контактных соединений и аппаратных зажимов;
- Нарушение качества болтовых и прессованных соединений;
- Перегрузка отдельных фаз и токоведущих частей;
- Дефекты изоляции и локальные повреждения шин;
- Неравномерный нагрев обмоток трансформаторов и реакторов.
Технология SuperResolution особенно полезна при обследовании объектов, расположенных на высоте или в стеснённых условиях. Например, при контроле высоковольтных разъединителей и ошиновки с использованием тепловизора RGK TL-640 Pro специалист получает возможность выявить локальный перегрев даже небольшого по размеру контакта на значительном расстоянии. Аналогичные возможности предоставляют модели testo 871 и testo 872.
В соответствии с ГОСТ Р ИСО 18434-1-2013, количественная термография требует высокой точности измерения температуры и уверенной идентификации аномальных зон. SuperResolution помогает выполнить эти требования даже при работе с приборами среднего класса разрешения.
4.2. Контроль механического оборудования
Тепловизионный контроль механического оборудования позволяет выявлять дефекты на ранних стадиях, когда традиционные методы вибродиагностики ещё не дают однозначных результатов. Повышенное трение в подшипниках, муфтах, редукторах и цепных передачах всегда сопровождается локальным ростом температуры.
Ключевые задачи, решаемые с помощью SuperResolution в этой области:
- Раннее обнаружение дефектов подшипников качения и скольжения;
- Контроль состояния муфт и соединительных элементов;
- Выявление перегрева редукторов и коробок передач;
- Диагностика тормозных устройств и фрикционных узлов;
- Контроль теплового состояния гидравлических и пневматических систем.
Благодаря повышенной детализации специалист может не только зафиксировать факт повышенной температуры, но и точно локализовать проблемную зону внутри узла. Это особенно важно при обследовании крупного оборудования, где доступ к отдельным элементам затруднён.
В тепловизорах RGK TL-480 Pro и RGK TL-1024 Pro режим SuperResolution позволяет получать чёткие изображения даже при работе в условиях вибрации и ограниченного времени на съёмку, что характерно для обследования работающего производственного оборудования.
4.3. Обследование зданий и сооружений
Тепловизионный контроль зданий и сооружений является важным инструментом энергоаудита и технического обследования. Технология SuperResolution существенно повышает эффективность выявления дефектов теплоизоляции, мостиков холода, участков увлажнения и нарушений герметичности ограждающих конструкций.
Основные задачи, решаемые с применением SuperResolution при обследовании зданий:
- Обнаружение мостиков холода и зон повышенных теплопотерь в стенах, перекрытиях и кровлях;
- Выявление участков увлажнения и промерзания теплоизоляции;
- Контроль качества монтажа оконных и дверных блоков;
- Диагностика плоских и скатных кровель на предмет протечек и нарушения теплоизоляционного слоя;
- Обследование теплотрасс и подземных трубопроводов на предмет тепловых потерь и повреждений изоляции.
При обследовании крупных объектов — многоэтажных зданий, промышленных цехов или протяжённых теплотрасс — возможность работать с повышенным разрешением на значительном расстоянии становится особенно ценной. Технология позволяет фиксировать мелкие аномалии температуры даже при съёмке с земли или с помощью беспилотных летательных аппаратов.
В строительной термографии хорошо зарекомендовали себя модели testo 865 и testo 868 с поддержкой SuperResolution. Они обеспечивают достаточную детализацию для выявления дефектов в ограждающих конструкциях без необходимости приближаться к объекту на опасное расстояние или использовать дорогостоящие объективы с большим увеличением.
4.4. Отраслевые особенности применения
В различных отраслях промышленности требования к тепловизионному контролю и значимость технологии SuperResolution имеют свою специфику.
Энергетика. На тепловых и атомных электростанциях SuperResolution применяется для контроля турбогенераторов, котельного оборудования, трубопроводов пара и питательной воды. Повышенная детализация позволяет выявлять локальные зоны перегрева на лопатках турбин, фланцевых соединениях и запорной арматуре ещё на ранней стадии.
Нефтегазовая отрасль. Одной из важнейших задач является контроль трубопроводов и резервуаров на предмет коррозии под изоляцией (CUI). Небольшие изменения температуры поверхности часто указывают на наличие влаги под изоляционным слоем. Технология SuperResolution значительно повышает вероятность обнаружения таких зон на больших протяжённых объектах.
Металлургия и машиностроение. В прокатных станах, печах и термических установках важно контролировать равномерность нагрева заготовок и состояние футеровки. SuperResolution помогает фиксировать локальные дефекты футеровки и неравномерность температурного поля на движущихся изделиях.
Химическая промышленность и производство. Теплообменники, реакторы и колонны требуют регулярного контроля на предмет нарушения теплообмена и локальных повреждений. Повышенное разрешение позволяет проводить диагностику без остановки технологического процесса и без демонтажа изоляции.
Во всех перечисленных отраслях использование тепловизоров с технологией SuperResolution вписывается в современные программы предиктивного технического обслуживания, соответствующие требованиям ГОСТ Р ИСО 18434-2-2021 по интерпретации термограмм и диагностированию оборудования.
5. Практические аспекты использования тепловизоров с SuperResolution
Для получения максимального эффекта от технологии SuperResolution необходимо соблюдать определённые правила съёмки и обработки результатов.
Рекомендации по проведению тепловизионной съёмки в режиме SuperResolution
- Подготовка прибора. Перед началом работы убедитесь, что в тепловизоре активирован режим SuperResolution и выбраны корректные параметры излучательной способности (emissivity) и отражённой температуры.
- Выбор дистанции и объектива. Старайтесь сохранять оптимальное расстояние до объекта. При использовании SuperResolution можно работать с больших дистанций, чем при стандартном режиме, однако чрезмерное удаление снижает точность измерений.
- Техника съёмки. Движение прибора должно быть плавным и минимальным. Резкие движения ухудшают качество совмещения кадров алгоритмом. При необходимости используйте штатив или монопод.
- Серия кадров. Дайте прибору сделать полную серию снимков. Не прерывайте процесс до завершения обработки.
- Учёт внешних факторов. Избегайте прямого солнечного света, сильного ветра и осадков. Отражённое излучение от окружающих объектов может искажать результаты.
- Постобработка. После съёмки в специализированном программном обеспечении выполните анализ термограмм, наложение видимого и теплового изображений, построение профилей температуры и формирование отчёта.
Ниже приведена таблица наиболее распространённых ошибок при использовании режима SuperResolution и способов их предотвращения:
| Ошибка | Последствия | Рекомендация по устранению |
|---|---|---|
| Слишком быстрое перемещение прибора | Плохое совмещение кадров, артефакты на изображении | Двигать тепловизор медленно и плавно, использовать штатив при возможности |
| Неправильная настройка emissivity | Существенные погрешности в измерении температуры | Определять emissivity по справочникам или путём измерения на реальном объекте |
| Игнорирование отражённого излучения | Ложные «горячие» и «холодные» зоны | Использовать функции компенсации отражённой температуры в приборе |
| Съёмка под слишком острым углом | Искажение геометрии и снижение точности | По возможности снимать перпендикулярно поверхности объекта |
| Отсутствие серии кадров достаточной длины | Недостаточное повышение детализации | Дождаться завершения цикла съёмки и обработки алгоритмом |
Соблюдение этих рекомендаций позволяет в полной мере реализовать потенциал технологии SuperResolution и получать высококачественные, достоверные термограммы даже в сложных производственных условиях.
6. Заключение
Технология SuperResolution представляет собой эффективное и экономически оправданное решение для повышения детализации тепловых изображений без необходимости приобретения тепловизоров с физически более высоким разрешением матрицы. Четырёхкратное увеличение количества реальных измерительных значений позволяет специалистам по промышленной диагностике выявлять дефекты меньшего размера, работать на больших дистанциях и принимать более обоснованные решения о техническом состоянии оборудования.
Применение SuperResolution особенно востребовано в электроэнергетике, нефтегазовой отрасли, металлургии, химической промышленности и при обследовании зданий и сооружений. Технология органично вписывается в современные системы предиктивного обслуживания и соответствует требованиям действующих нормативных документов в области неразрушающего контроля и мониторинга состояния машин.
Тепловизоры, оснащённые данной функцией, обеспечивают оптимальное сочетание точности, удобства использования и стоимости. Это делает их востребованным инструментом для служб эксплуатации, энергоаудиторов и организаций, занимающихся технической диагностикой промышленных объектов.
Современные тепловизоры, оснащённые технологией SuperResolution, становятся незаменимым инструментом для специалистов, занимающихся промышленной диагностикой. Если вы стремитесь повысить точность и эффективность обследований, стоит рассмотреть возможность приобретения такого прибора. Актуальную цену и условия поставки можно уточнить у проверенного поставщика контрольно-измерительного оборудования.
