1. Введение
Контактные термометры сопротивления относятся к числу наиболее точных и стабильных средств измерения температуры в промышленной и лабораторной практике. Их работа основана на зависимости электрического сопротивления металлического чувствительного элемента от температуры. В отличие от многих других типов термометров, эти приборы обеспечивают высокую воспроизводимость результатов и длительную стабильность характеристик.
В промышленности наибольшее распространение получили термопреобразователи сопротивления из платины, меди и никеля. Требования к ним установлены межгосударственным стандартом ГОСТ 6651-2009. Данный стандарт определяет номинальные статические характеристики, классы допуска и методы испытаний. Платиновые термометры сопротивления (типа Pt100 и Pt1000) являются наиболее универсальными и применяются в диапазоне от минус 200 °C до плюс 850 °C.
В настоящей статье рассмотрены физические основы работы контактных термометров сопротивления, их конструктивные особенности, метрологические характеристики, а также проведено сравнение с обычными электронными термометрами. Под обычными электронными термометрами понимаются цифровые приборы на основе термопар и полупроводниковых датчиков (термисторов), широко используемые в повседневной практике.
2. Принцип работы контактных термометров сопротивления
Принцип действия термометра сопротивления основан на свойстве металлов изменять своё электрическое сопротивление при изменении температуры. Для большинства чистых металлов сопротивление растёт с повышением температуры. Эта зависимость в первом приближении описывается линейным уравнением:
\[ R_t = R_0 (1 + \alpha t) \]
где \( R_t \) — сопротивление при температуре \( t \), Ом; \( R_0 \) — сопротивление при 0 °C, Ом; \( \alpha \) — температурный коэффициент сопротивления, °C−1; \( t \) — температура, °C.
Для платины значение \( \alpha \) составляет примерно 0,00385 °C−1. Более точное описание зависимости сопротивления платины от температуры даётся уравнением Каллендара — Ван Дюзена, которое используется в ГОСТ 6651-2009 и соответствует Международной температурной шкале МТШ-90:
для диапазона от 0 °C до 850 °C:
\[ R_t = R_0 (1 + A t + B t^2) \]
для диапазона от минус 200 °C до 0 °C:
\[ R_t = R_0 [1 + A t + B t^2 + C (t - 100) t^3] \]
где \( A \), \( B \) и \( C \) — постоянные коэффициенты, определяемые экспериментально для конкретной партии материала.
Номинальное сопротивление при 0 °C (\( R_0 \)) для наиболее распространённых платиновых термометров составляет 100 Ом (обозначение Pt100) или 1000 Ом (Pt1000). Медные термометры сопротивления имеют \( R_0 \) 50 Ом или 100 Ом, никелевые — обычно 100 Ом. Выбор материала определяется требуемым диапазоном температур и условиями эксплуатации.
Измерение температуры сводится к измерению сопротивления чувствительного элемента. Для этого применяются двух-, трёх- или четырёхпроводные схемы подключения. Двухпроводная схема проста, но вносит погрешность из-за сопротивления соединительных проводов. Трёхпроводная схема позволяет скомпенсировать влияние проводов при условии их равенства. Четырёхпроводная схема обеспечивает наивысшую точность, поскольку ток и напряжение измеряются раздельно.
3. Конструкция и материалы чувствительных элементов
Чувствительный элемент термометра сопротивления представляет собой металлическую проволоку или тонкую плёнку, нанесённую на керамическую или стеклянную подложку. Проволочные элементы изготавливают из чистой платины высокой чистоты (не менее 99,99 %). Плёнка наматывается на каркас и закрепляется специальным связующим составом, после чего элемент помещается в защитную гильзу.
Основные конструктивные варианты:
- проволочные чувствительные элементы (обозначение W по ГОСТ 6651-2009);
- тонкоплёночные чувствительные элементы (обозначение F).
Проволочные элементы обладают более высокой стабильностью и широким диапазоном рабочих температур. Тонкоплёночные элементы компактнее, имеют меньшую тепловую инерцию и более низкую стоимость, однако их диапазон применения обычно ограничен более узкими пределами.
Защитная арматура выполняется из нержавеющей стали, жаропрочных сплавов или керамики. Внутреннее пространство заполняется минеральной изоляцией (оксид магния или оксид алюминия) для обеспечения электрической изоляции и механической прочности. Для агрессивных сред применяются специальные покрытия или материалы защитных гильз.
Схемы соединения внутренних проводников нормируются стандартом. Наиболее распространены трёхпроводные и четырёхпроводные исполнения. Правильный выбор схемы подключения критически важен для достижения заявленной точности, особенно при длинных линиях связи.
4. Метрологические характеристики и точность измерений
Точность термометров сопротивления определяется классом допуска. ГОСТ 6651-2009 устанавливает четыре класса допуска: АА, А, В и С. Пределы допускаемого отклонения от номинальной статической характеристики выражаются формулами, зависящими от температуры.
| Класс допуска | Допуск, °C | Диапазон для платиновых ТС (проволочные), °C |
|---|---|---|
| АА | ±(0,1 + 0,0017 |t|) | от −50 до +250 |
| А | ±(0,15 + 0,002 |t|) | от −100 до +450 |
| В | ±(0,3 + 0,005 |t|) | от −196 до +660 |
| С | ±(0,6 + 0,01 |t|) | от −196 до +660 |
При температуре 0 °C допуск класса АА составляет ±0,1 °C, класса А — ±0,15 °C, класса В — ±0,3 °C. С ростом температуры абсолютная погрешность увеличивается. Для большинства промышленных задач достаточно класса А или В. Класс АА применяется в метрологических и лабораторных целях.
Важнейшей характеристикой является стабильность. Платиновые термометры сопротивления сохраняют свои характеристики в течение многих лет при правильной эксплуатации. Дрейф показаний за год обычно не превышает долей допуска. На точность влияют также тепловая инерция, самонагрев от измерительного тока, качество теплового контакта и условия монтажа.
Максимальный измерительный ток нормируется стандартом и обычно не превышает нескольких миллиампер, чтобы самонагрев не вносил заметной дополнительной погрешности. Для прецизионных измерений применяют импульсные или переменные токи малой амплитуды.
5. Сравнение контактных термометров сопротивления с обычными электронными термометрами

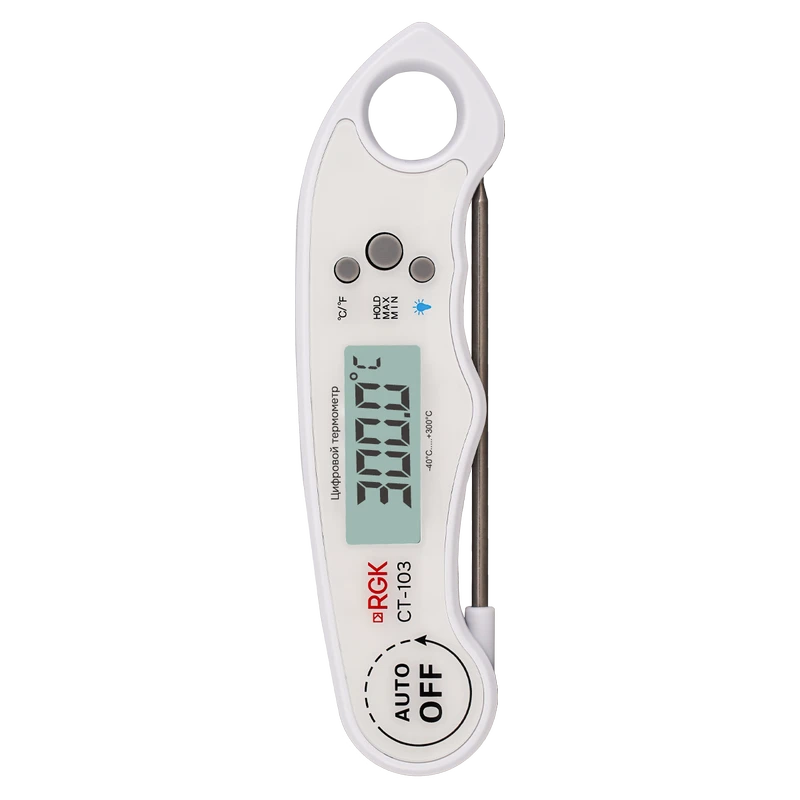

Обычные электронные термометры чаще всего построены на базе термопар или полупроводниковых термисторов. Термопары генерируют термоЭДС, пропорциональную разности температур горячего и холодного спаев. Термисторы изменяют сопротивление по нелинейному закону с высоким температурным коэффициентом. Цифровые электронные термометры преобразуют сигнал датчика в показания температуры с помощью встроенного аналого-цифрового преобразователя и микропроцессора.
По точности измерения контактные термометры сопротивления значительно превосходят большинство обычных электронных приборов. Типичная погрешность промышленных термопар составляет ±1…2 °C или ±0,4 % от измеряемой величины (что больше). Полупроводниковые электронные термометры в бытовом и лабораторном исполнении часто имеют погрешность ±0,5…1 °C, а в широком диапазоне — ещё больше. Термометры сопротивления класса А обеспечивают погрешность порядка ±0,15…0,3 °C в значительной части диапазона, а эталонные платиновые термометры — ещё выше.
Линейность характеристики — ещё одно важное преимущество. Зависимость сопротивления платины от температуры близка к линейной, что упрощает линеаризацию и снижает погрешность преобразования. Характеристика термопар существенно нелинейна и требует сложных полиномиальных поправок. Термисторы имеют экспоненциальную зависимость, которую трудно компенсировать во всём диапазоне.
Стабильность во времени у термометров сопротивления значительно выше. Платиновые чувствительные элементы практически не подвержены дрейфу при температурах ниже 400–500 °C. Термопары, напротив, подвержены старению, загрязнению и изменению состава спая, особенно при высоких температурах. Полупроводниковые датчики также могут изменять характеристики при длительной эксплуатации и циклических нагрузках.
Время отклика у обычных электронных термометров на основе термопар и миниатюрных термисторов обычно меньше. Тонкие термопары и компактные термисторы быстрее достигают теплового равновесия. Термометры сопротивления, особенно проволочные в массивных защитных гильзах, обладают большей тепловой инерцией. Однако современные тонкоплёночные чувствительные элементы существенно сократили этот разрыв.
Диапазон измерения у термопар шире (до 1600–1800 °C и выше для специальных типов). Термометры сопротивления ограничены примерно 850 °C для платины. Для большинства промышленных задач диапазона термометров сопротивления вполне достаточно. В области отрицательных и умеренных положительных температур они имеют явное преимущество по точности и стабильности.
Стоимость владения также различается. Сам чувствительный элемент термометра сопротивления дороже термопары, однако при учёте стабильности, межповерочного интервала и отсутствия необходимости в частой замене общая стоимость эксплуатации часто оказывается ниже. Обычные электронные термометры дешевле на этапе приобретения, но требуют более частой поверки или замены датчиков.
Ещё одним существенным отличием является способ формирования сигнала. Термометры сопротивления требуют внешнего источника измерительного тока. Обычные электронные термометры на основе термопар генерируют собственную термоЭДС и не нуждаются в питании датчика, что упрощает схему в некоторых случаях. Однако для термопар обязательна компенсация температуры холодного спая, которая сама по себе вносит дополнительную погрешность. Полупроводниковые электронные термометры часто имеют встроенную линеаризацию, но она работает только в ограниченном диапазоне и не компенсирует долгосрочный дрейф.
Устойчивость к внешним воздействиям также различается. Термометры сопротивления в защитных гильзах хорошо переносят вибрацию и механические нагрузки при правильном выборе конструкции. Термопары более чувствительны к механическим повреждениям спая. Полупроводниковые датчики обычно хуже работают в условиях сильных электромагнитных помех и высоких температур окружающей среды.
Для наглядности основные сравнительные характеристики сведены в таблицу.
| Параметр | Термометры сопротивления | Обычные электронные термометры (термопары / термисторы) |
|---|---|---|
| Типичная точность | ±0,15…0,3 °C (класс А) | ±0,5…2 °C и более |
| Линейность характеристики | Высокая | Низкая (требует сложной коррекции) |
| Долгосрочная стабильность | Очень высокая | Средняя / низкая |
| Диапазон температур | −200…+850 °C | Шире у термопар, уже у термисторов |
| Время отклика | Среднее / увеличенное | Меньше |
| Необходимость компенсации | Нет (кроме сопротивления проводов) | Да (холодный спай у термопар) |
| Стоимость владения | Ниже при длительной эксплуатации | Ниже на этапе покупки |
Таким образом, контактные термометры сопротивления предпочтительны там, где критичны точность, стабильность и воспроизводимость результатов. Обычные электронные термометры удобны при необходимости широкого диапазона, быстрого отклика или минимальной стоимости первичного датчика.
6. Области применения
Контактные термометры сопротивления применяются практически во всех отраслях, где требуется надёжное измерение температуры в диапазоне до 600–850 °C. Основные сферы использования:
- энергетика — контроль температуры пара, воды, масла в турбинах, котлах и трансформаторах;
- химическая и нефтехимическая промышленность — измерение температуры реакторов, трубопроводов, колонн и ёмкостей;
- пищевая промышленность — контроль технологических процессов пастеризации, стерилизации, хранения и переработки продукции;
- металлургия и машиностроение — мониторинг температуры печей, прокатных станов, систем охлаждения;
- системы отопления, вентиляции и кондиционирования — точное регулирование температуры воздуха и теплоносителя;
- лабораторные и метрологические измерения — в качестве рабочих эталонов и прецизионных датчиков;
- фармацевтическое производство — соблюдение жёстких требований к температурным режимам.
В системах автоматизации термометры сопротивления часто работают в паре с нормирующими преобразователями, формируя унифицированный сигнал 4–20 мА или цифровой протокол. Это позволяет включать их в распределённые системы управления без потери точности на длинных линиях.
Особое значение термометры сопротивления имеют в задачах, где необходима периодическая поверка и подтверждение метрологических характеристик. Благодаря высокой стабильности межповерочный интервал у них обычно составляет от одного до двух лет и более, что снижает эксплуатационные затраты.
7. Особенности выбора и эксплуатации
При выборе термометра сопротивления необходимо учитывать несколько ключевых факторов:
- требуемый диапазон измеряемых температур;
- необходимый класс допуска (АА, А, В или С);
- условия окружающей среды (агрессивность, давление, вибрация, влажность);
- длину и тип соединительных проводов;
- схему подключения (двух-, трёх- или четырёхпроводную);
- требования к времени отклика и тепловой инерции;
- необходимость взрывозащиты или специальных материалов защитной арматуры.
Для большинства промышленных применений оптимальным является платиновый термометр сопротивления с номинальным значением 100 Ом, классом допуска А или В и трёхпроводной схемой подключения. Четырёхпроводная схема рекомендуется при повышенных требованиях к точности или при значительной длине линии.
Правильный монтаж критически важен. Чувствительный элемент должен иметь хороший тепловой контакт с измеряемой средой. При установке в гильзу необходимо обеспечить минимальный воздушный зазор или использовать теплопроводящую пасту. Глубина погружения должна быть достаточной, чтобы исключить влияние температуры окружающей среды на показания.
Измерительный ток не должен превышать значения, указанного изготовителем. Превышение тока приводит к самонагреву и дополнительной погрешности. В современных измерительных системах часто применяют импульсный режим питания, что практически устраняет влияние самонагрева.
Периодическая поверка проводится в соответствии с действующими методиками. Для термометров сопротивления обычно используют жидкостные или сухоблочные термостаты и эталонные платиновые термометры. После поверки при необходимости выполняется юстировка вторичного прибора.
При эксплуатации следует избегать резких тепловых ударов, механических ударов по защитной арматуре и превышения максимальной рабочей температуры. Соблюдение этих правил обеспечивает сохранение метрологических характеристик в течение всего срока службы.
8. Заключение
Контактные термометры сопротивления остаются одним из наиболее точных и стабильных средств измерения температуры в широком диапазоне промышленных и лабораторных задач. Их принцип работы, основанный на зависимости сопротивления металлов от температуры, обеспечивает высокую линейность, воспроизводимость и долговременную стабильность характеристик. Сравнение с обычными электронными термометрами наглядно показывает преимущества термометров сопротивления по точности и надёжности, особенно в условиях, где важна повторяемость результатов на протяжении длительного времени.
Правильный выбор класса допуска, схемы подключения и конструкции защитной арматуры позволяет максимально реализовать метрологический потенциал этих приборов. При соблюдении правил монтажа и эксплуатации термометры сопротивления обеспечивают достоверные измерения в течение многих лет.
Если вам необходимо обеспечить точный контроль температуры в технологических процессах, лабораторных исследованиях или системах автоматизации, имеет смысл купить термометр сопротивления подходящего класса допуска. Актуальная цена и наличие различных исполнений позволяют подобрать оптимальное решение под конкретные условия применения.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
