Контроль температуры технологических процессов в химической и нефтехимической промышленности

Оглавление

• 1. Роль контроля температуры технологического процесса в химической и нефтехимической промышленности
• 2. Особенности измерения температуры в производстве химической и нефтехимической продукции
• 3. Требования к средствам измерения технологической температуры
• 4. Преимущества электронных термометров для контроля температуры в химии
• 5. Основные типы электронных термометров, применяемых в технологических процессах
• 6. Критерии выбора электронного термометра для технологических задач
• 7. Нормативные документы, регулирующие контроль температуры
• 8. Типичные ошибки при организации измерения температуры в производстве
• 9. Практические рекомендации по организации системы контроля температуры

1. Роль контроля температуры технологического процесса в химической и нефтехимической промышленности

Температура технологического процесса является одним из ключевых параметров, определяющих скорость химических реакций, состав продуктов, энергопотребление и безопасность производства. В химической и нефтехимической отраслях даже незначительное отклонение температуры от заданного значения может привести к снижению выхода целевого продукта, образованию побочных соединений, нарушению теплового баланса или развитию аварийных ситуаций.

Согласно уравнению Аррениуса скорость химической реакции экспоненциально зависит от температуры:

где \( k \) — константа скорости реакции, \( A \) — предэкспоненциальный фактор, \( E_a \) — энергия активации, \( R \) — универсальная газовая постоянная, \( T \) — абсолютная температура. Это означает, что изменение температуры на 10 °C часто приводит к изменению скорости реакции в 2–3 раза. Поэтому точный контроль температуры в химии напрямую влияет на качество продукции и экономические показатели предприятия.

В нефтехимических производствах температура определяет эффективность процессов ректификации, крекинга, риформинга, полимеризации и гидрирования. В ректификационных колоннах температурный профиль по высоте аппарата задаёт фракционный состав дистиллята и кубового остатка. В реакторах полимеризации поддержание технологической температуры в узком диапазоне обеспечивает необходимую молекулярную массу и свойства полимера. В теплообменном оборудовании контроль температуры позволяет оптимизировать расход теплоносителя и предотвращать перегрев стенок аппаратов.

Измерение температуры в производстве выполняет несколько функций одновременно: технологическую (поддержание режима), защитную (предотвращение превышения допустимых значений), учётную (фиксация параметров для отчётности) и диагностическую (выявление отклонений в работе оборудования). Без надёжной системы контроля температуры невозможно обеспечить стабильность технологических процессов и соответствие продукции требованиям технических регламентов.

2. Особенности измерения температуры в производстве химической и нефтехимической продукции

Условия измерения температуры в химической и нефтехимической промышленности существенно отличаются от условий лабораторных или общепромышленных измерений. Основные особенности связаны с агрессивностью сред, наличием взрывоопасных зон, высокими давлениями, вибрацией и широким диапазоном рабочих температур.

Агрессивные среды (кислоты, щёлочи, органические растворители, сероводородсодержащие газы) требуют применения зондов из химически стойких материалов. Наиболее распространённым решением является использование оболочек из нержавеющей стали марок 08Х18Н10Т или 12Х18Н10Т, а в особо агрессивных средах — защитных гильз с покрытием из фторопласта или хастеллоя. При выборе материала зонда необходимо учитывать не только химическую стойкость, но и температурный предел применения покрытия.

Взрывоопасные зоны на химических и нефтехимических объектах классифицируются в соответствии с требованиями ТР ТС 012/2011. В зонах классов 0, 1 и 2 применение обычных электронных термометров без соответствующего уровня взрывозащиты недопустимо. Для таких условий необходимы приборы с маркировкой Ex ia или Ex d, обеспечивающие искробезопасность или взрывонепроницаемую оболочку.

Высокие давления в трубопроводах и аппаратах (до нескольких десятков МПа) требуют применения защитных гильз, рассчитанных на соответствующее давление. Гильза должна обеспечивать механическую прочность и одновременно минимизировать инерционность измерения. Толщина стенки гильзы и зазор между зондом и гильзой напрямую влияют на постоянную времени прибора.

Вибрация оборудования (насосы, компрессоры, мешалки) может приводить к механическому разрушению соединений и ухудшению контакта чувствительного элемента. Поэтому конструкция электронного термометра должна обеспечивать надёжную фиксацию зонда и устойчивость к вибрационным нагрузкам.

Диапазон технологических температур в химии и нефтехимии чрезвычайно широк: от криогенных значений (ниже минус 100 °C в процессах сжижения газов) до 800–1000 °C и выше в печах пиролиза и установках риформинга. Для оперативного контроля в диапазоне от минус 40 до плюс 250–300 °C широко применяются портативные цифровые термометры с погружными зондами.

3. Требования к средствам измерения технологической температуры

Средства измерения температуры, применяемые для контроля технологических процессов, должны удовлетворять комплексу метрологических, технических и эксплуатационных требований. Основные из них определяются ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия» и Государственной поверочной схемой для средств измерений температуры (утверждена приказом Росстандарта от 23 декабря 2022 г. № 3253).

Метрологические требования включают:

• пределы допускаемой погрешности, соответствующие классу точности технологического процесса;
• разрешающую способность, достаточную для контроля заданного диапазона;
• стабильность метрологических характеристик в течение межповерочного интервала;
• отсутствие существенных дополнительных погрешностей от влияния температуры окружающей среды, электромагнитных помех и вибрации.

Для большинства технологических процессов в химии достаточна абсолютная погрешность ±0,5…±1,0 °C в рабочем диапазоне. Однако для процессов, требующих точного поддержания температуры (например, полимеризация или прецизионная ректификация), применяются средства с погрешностью ±0,2…±0,5 °C.

Технические требования охватывают:

• быстродействие (постоянная времени не более нескольких секунд для динамических процессов);
• степень защиты оболочки не ниже IP54, а предпочтительно IP65–IP67;
• рабочий диапазон температур окружающей среды от минус 10 до плюс 50 °C и выше;
• устойчивость к электромагнитным помехам в соответствии с ТР ТС 020/2011.

Эксплуатационные требования предусматривают удобство работы оператора, наличие функций фиксации показаний, отображения минимальных и максимальных значений, возможность работы от автономного источника питания. Для портативных приборов, используемых при обходе оборудования и контрольных измерениях, важны компактность, малый вес и простота обслуживания.

Все средства измерений, применяемые в сферах государственного регулирования обеспечения единства измерений, должны быть внесены в Федеральный информационный фонд по обеспечению единства измерений и проходить периодическую поверку. Межповерочный интервал для большинства цифровых термометров составляет 1–2 года.

4. Преимущества электронных термометров для контроля температуры в химии

Электронные термометры по сравнению с традиционными жидкостными и биметаллическими приборами обладают рядом существенных преимуществ, особенно важных для условий химической и нефтехимической промышленности.

Высокая точность и разрешение. Современные цифровые термометры обеспечивают разрешение 0,1 °C и погрешность на уровне ±0,5…±2,0 °C в зависимости от диапазона. Это позволяет контролировать температуру технологического процесса с необходимой точностью и своевременно выявлять отклонения.

Быстродействие. Постоянная времени погружных зондов современных электронных термометров составляет 2–5 секунд. Это критически важно при контроле динамических процессов, где температура может быстро изменяться.

Функциональность. Электронные приборы позволяют фиксировать текущее значение (функция Hold), отображать минимальную и максимальную температуру за период измерения, переключать единицы измерения (°C/°F). Эти возможности упрощают работу оператора при проведении контрольных измерений на нескольких точках.

Компактность и автономность. Портативные цифровые термометры имеют небольшие габариты и работают от миниатюрных элементов питания (типа LR44 или CR2032). Это делает их удобными для оперативного контроля температуры в производстве без необходимости подключения к стационарным системам.

Устойчивость к механическим воздействиям. В отличие от стеклянных жидкостных термометров электронные приборы не содержат хрупких элементов и выдерживают вибрацию и случайные удары, характерные для производственных условий.

Возможность работы в широком диапазоне. Один электронный термометр может перекрывать диапазон от минус 40…минус 50 °C до плюс 200…плюс 300 °C, что покрывает большинство задач оперативного контроля в химических цехах.

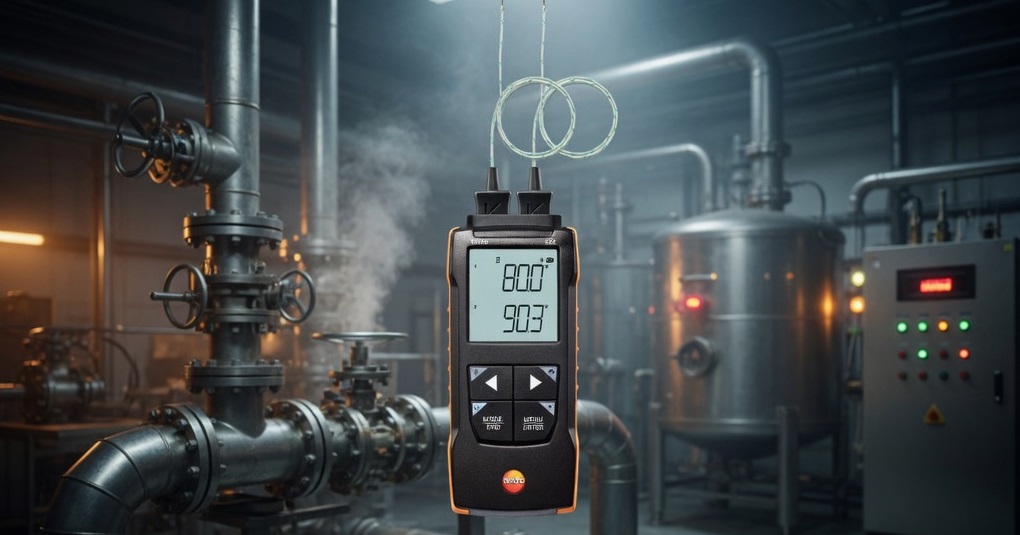

Для повседневного контроля температуры в производственных условиях хорошо зарекомендовали себя цифровые термометры с погружными зондами из нержавеющей стали. Приборы типа DT-133 обеспечивают измерение в диапазоне от минус 40 до плюс 200 °C с разрешением 0,1 °C, а модели серии RGK CT-105 позволяют работать до плюс 250 °C при погрешности ±0,5 °C в основной части диапазона. Такие приборы удобны для быстрых измерений в реакторах, ёмкостях, трубопроводах и теплообменниках.

5. Основные типы электронных термометров, применяемых в технологических процессах

В химической и нефтехимической промышленности применяются электронные термометры различных принципов действия. Выбор типа определяется требуемым диапазоном, точностью, условиями эксплуатации и возможностью интеграции в систему автоматизации.

Термометры сопротивления (термопреобразователи сопротивления). Принцип действия основан на зависимости электрического сопротивления металла или полупроводника от температуры. Наиболее распространённые — платиновые термопреобразователи Pt100 и Pt1000, а также медные и никелевые. Для портативных приборов часто используют термисторные чувствительные элементы (NTC). Сопротивление платинового термопреобразователя описывается приближённой формулой:

где \( R_0 \) — сопротивление при 0 °C, \( \alpha \) — температурный коэффициент сопротивления, \( t \) — температура в °C. Термометры сопротивления обеспечивают высокую точность и стабильность в диапазоне от минус 200 до плюс 600 °C (для платины).

Термоэлектрические преобразователи (термопары). Принцип действия основан на возникновении термоЭДС в цепи из двух разнородных проводников при наличии разности температур между рабочим и свободным спаями. Наиболее распространённые типы — хромель-алюмель (ТХА, тип K), хромель-копель (ТХК, тип L), платинородий-платина (ТПП, тип S). Термопары применяются при высоких температурах (до 1000–1600 °C) и в условиях вибрации. Нормативные требования к ним установлены ГОСТ Р 8.585-2001.

Цифровые термометры с интегрированным зондом. Это законченные средства измерений, в которых чувствительный элемент, измерительная схема и индикатор объединены в одном корпусе. К ним относятся портативные приборы с погружными зондами. Принцип действия таких термометров основан на преобразовании сигнала от термисторного или термопарного датчика в цифровое значение температуры, отображаемое на жидкокристаллическом дисплее.

Для оперативного контроля температуры технологического процесса в условиях цеха наиболее удобны именно портативные цифровые термометры. Модели DT-130, DT-131 и DT-133 позволяют проводить измерения в диапазоне от минус 40 до плюс 200–240 °C. Термометры RGK CT-105 обеспечивают работу до плюс 250 °C при высокой точности в основной части диапазона. Приборы testo 105 применяются для измерений в жидких и сыпучих средах и также находят применение при контрольных проверках.

Выбор между стационарными преобразователями и портативными цифровыми термометрами определяется задачей. Стационарные приборы с унифицированным выходным сигналом 4–20 мА используются в системах автоматического регулирования. Портативные электронные термометры незаменимы при обходах, пусконаладочных работах, проверке показаний стационарных датчиков и измерениях в точках, не оборудованных постоянными средствами контроля.

6. Критерии выбора электронного термометра для технологических задач

Правильный выбор электронного термометра определяет достоверность контроля температуры технологического процесса и надёжность получаемых данных. При подборе прибора необходимо последовательно оценить несколько групп критериев.

Диапазон измерений. Диапазон должен с запасом перекрывать все возможные значения технологической температуры в контролируемой точке. Для большинства процессов химической и нефтехимической промышленности достаточно диапазона от минус 40 до плюс 250–300 °C. Если процесс включает кратковременные превышения температуры, следует выбирать прибор с соответствующим запасом по верхней границе.

Погрешность и разрешение. Требуемая точность определяется технологическим регламентом. Для оперативного контроля обычно достаточно абсолютной погрешности ±0,5…±2,0 °C. Разрешение 0,1 °C позволяет уверенно фиксировать небольшие изменения температуры. В процессах с жёсткими допусками по температуре предпочтение отдаётся приборам с меньшей погрешностью в рабочей части диапазона.

Тип и конструкция зонда. Для жидких и сыпучих сред применяют погружные зонды из нержавеющей стали. Длина зонда должна обеспечивать погружение чувствительного элемента на достаточную глубину. Диаметр зонда влияет на быстродействие и механическую прочность. В агрессивных средах дополнительно оценивают химическую стойкость материала оболочки.

Условия окружающей среды. Необходимо учитывать температуру и влажность воздуха в месте применения, наличие вибрации, возможность попадания влаги и пыли. Для работы на открытых площадках и в цехах с повышенной влажностью выбирают приборы со степенью защиты не ниже IP65.

Функциональные возможности. Для удобства работы полезны функции фиксации показаний, отображения минимальных и максимальных значений, автоматического отключения. Возможность переключения единиц измерения (°C/°F) упрощает работу с иностранным оборудованием и документацией.

Метрологическое обеспечение. Прибор должен быть утверждённого типа, внесён в Федеральный информационный фонд по обеспечению единства измерений и иметь действующее свидетельство о поверке. Межповерочный интервал должен соответствовать графику метрологического обслуживания предприятия.

При выборе портативного прибора для оперативного контроля температуры в производстве дополнительно учитывают эргономику: удобство удержания в руке, читаемость дисплея при различном освещении, простоту замены элемента питания.

7. Нормативные документы, регулирующие контроль температуры

Организация контроля температуры технологических процессов в химической и нефтехимической промышленности опирается на комплекс нормативных документов федерального и отраслевого уровня.

Федеральный закон № 102-ФЗ «Об обеспечении единства измерений» устанавливает обязательность применения утверждённых типов средств измерений в сферах государственного регулирования. Результаты измерений, используемые для контроля технологических процессов, влияющих на безопасность и качество продукции, подпадают под действие этого закона.

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия» определяет общие требования к приборам, применяемым для контроля и регулирования технологических параметров, включая температуру. Стандарт устанавливает требования к точности, надёжности, условиям эксплуатации и маркировке.

Государственная поверочная схема для средств измерений температуры, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253, регламентирует порядок передачи единицы температуры от государственных эталонов рабочим средствам измерений. Все электронные термометры, применяемые в сфере государственного регулирования, должны поверяться в соответствии с этой схемой.

Для термоэлектрических преобразователей действует ГОСТ Р 8.585-2001 «Термопары. Номинальные статические характеристики преобразования». Документ устанавливает номинальные характеристики и допуски для различных типов термопар.

Требования промышленной безопасности к системам контроля и противоаварийной защиты на химических, нефтехимических и нефтеперерабатывающих производствах содержатся в Федеральных нормах и правилах в области промышленной безопасности. Системы контроля температуры, входящие в состав систем противоаварийной защиты, должны обеспечивать заданную точность и надёжность.

Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» обязателен при применении электронных термометров во взрывоопасных зонах. Прибор должен иметь соответствующий сертификат и маркировку взрывозащиты.

Дополнительно предприятия разрабатывают внутренние технологические регламенты и инструкции, в которых указываются конкретные точки контроля температуры, допустимые диапазоны, периодичность измерений и действия персонала при отклонениях.

• 102-ФЗ — основы обеспечения единства измерений;
• ГОСТ Р 52931-2008 — общие технические условия на приборы контроля;
• Приказ Росстандарта № 3253 от 23.12.2022 — государственная поверочная схема;
• ГОСТ Р 8.585-2001 — характеристики термопар;
• ТР ТС 012/2011 — требования к взрывозащищённому оборудованию.

8. Типичные ошибки при организации измерения температуры в производстве

Даже при наличии современных электронных термометров результаты измерений могут быть недостоверными из-за ошибок в организации контроля. Наиболее распространённые из них связаны с неправильным выбором точки измерения, нарушением условий применения прибора и отсутствием метрологического сопровождения.

Неправильный выбор точки измерения. Измерение температуры в застойных зонах, вблизи стенок аппарата или в местах с нарушенной циркуляцией среды даёт значения, не соответствующие реальной технологической температуре. Зонд должен располагаться в зоне интенсивного перемешивания или потока.

Недостаточная глубина погружения. Чувствительный элемент должен быть полностью погружён в измеряемую среду. При малой глубине погружения возникает дополнительная погрешность из-за теплоотвода по корпусу зонда и влияния температуры окружающей среды.

Использование прибора вне заявленного диапазона. Превышение верхней границы диапазона измерений может привести к повреждению чувствительного элемента и необратимому изменению метрологических характеристик. Работа при температуре окружающей среды ниже или выше допустимой также увеличивает погрешность.

Отсутствие защитной гильзы в агрессивных или высоконапорных средах. Прямой контакт зонда с агрессивной средой сокращает срок службы прибора. В трубопроводах высокого давления отсутствие гильзы создаёт угрозу разгерметизации.

Игнорирование поверки и калибровки. Применение неповеренного или просроченного прибора делает результаты измерений юридически и технологически недостоверными. Периодическая поверка — обязательное условие применения средств измерений в сфере государственного регулирования.

Неправильная интерпретация показаний. Оператор должен понимать, что показания портативного термометра отражают температуру в точке измерения в данный момент. Для оценки стабильности процесса необходимы серии измерений или непрерывный контроль.

Для предотвращения ошибок целесообразно разрабатывать локальные инструкции по выполнению измерений температуры с указанием точек контроля, порядка действий оператора и критериев брака результатов.

9. Практические рекомендации по организации системы контроля температуры

Эффективная система контроля температуры технологического процесса строится на сочетании стационарных средств измерений и портативных электронных термометров для оперативного контроля.

Стационарные преобразователи температуры с выходным сигналом 4–20 мА или цифровым протоколом устанавливаются в ключевых точках технологической схемы и включаются в систему автоматического регулирования и противоаварийной защиты. Они обеспечивают непрерывный контроль и автоматическое воздействие на исполнительные механизмы.

Портативные электронные термометры применяются для:

• периодического контроля температуры в точках, не оборудованных стационарными датчиками;
• проверки показаний стационарных преобразователей;
• измерений при пусконаладочных работах и выводе оборудования на режим;
• контроля температуры в ёмкостях, реакторах и трубопроводах во время обходов.

При организации измерений рекомендуется:

• составить перечень всех точек контроля температуры с указанием требуемого диапазона, точности и периодичности измерений;
• закрепить за каждой точкой конкретный тип средства измерений;
• обеспечить наличие поверенных портативных термометров в достаточном количестве;
• обучить персонал правильной технике измерений и правилам обращения с приборами;
• вести журнал контроля температуры с фиксацией результатов и отклонений;
• регулярно сверять показания портативных и стационарных средств измерений.

Для оперативного контроля в условиях химических и нефтехимических производств удобны компактные цифровые термометры с погружными зондами. Они позволяют быстро получить достоверные данные о температуре технологического процесса и принять необходимые решения.

При выборе и приобретении электронных термометров для производственных нужд следует обращать внимание на наличие утверждения типа, соответствие диапазона и точности требованиям технологического регламента, а также на удобство эксплуатации. Актуальную цену и возможность купить подходящий прибор можно уточнить у наших специалистов, которые помогут подобрать решение под конкретные задачи контроля температуры в производстве.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
