1. Введение
Контроль температуры в больших промышленных ёмкостях остаётся одной из ключевых задач обеспечения технологического процесса, безопасности и качества продукции. Температура поверхности оборудования и температура толщи материала в большом резервуаре напрямую определяют эффективность теплообмена, ход химических реакций, фазовые переходы и предотвращение аварийных ситуаций. В нефтехимической, энергетической, пищевой и фармацевтической отраслях контактное измерение в ёмкости позволяет оперативно выявлять зоны перегрева, стратификацию или локальное охлаждение.
Отсутствие точного мониторинга контроля температуры в большом резервуаре может привести к неравномерному нагреву, появлению «мёртвых зон», потерям энергии или порче сырья. В настоящей статье подробно рассмотрены практические особенности измерения температуры поверхности оборудования и температуры толщи материала, опираясь на физические принципы, методы контактного измерения и проверенные промышленные подходы.
2. Теоретические основы измерения температуры поверхности оборудования и температуры толщи материала
Температура представляет собой меру средней кинетической энергии молекул вещества. В больших объёмах жидкостей, газов или сыпучих материалов её распределение неоднородно вследствие конвекции, теплопроводности и внешних воздействий.
Температура поверхности оборудования формируется тепловым потоком через границу раздела фаз. Согласно закону Фурье плотность теплового потока выражается формулой:
$$ q = -\lambda \frac{\partial T}{\partial x} $$
где \( q \) — плотность теплового потока, \( \lambda \) — коэффициент теплопроводности материала, \( \frac{\partial T}{\partial x} \) — градиент температуры.
Температура толщи материала в большом резервуаре возникает под влиянием естественной или вынужденной конвекции. В вертикальных ёмкостях часто наблюдается стратификация — послойное распределение температуры. Градиент по высоте может составлять от 0,5 до 5 °C на метр в зависимости от вязкости среды и разницы плотностей.
При контактном измерении зонд термометра вводится в среду и достигает теплового равновесия. Время установления показаний определяется теплоёмкостью зонда, коэффициентом теплоотдачи \( \alpha \) и разницей температур:
$$ \tau = \frac{c \cdot m}{\alpha \cdot S} $$
где \( \tau \) — постоянная времени, \( c \) — удельная теплоёмкость, \( m \) — масса зонда, \( S \) — площадь поверхности.
В промышленных условиях контактное измерение в ёмкости требует обязательного учёта теплового сопротивления между зондом и средой, а также возможного отвода тепла по корпусу прибора.
3. Особенности контактного измерения в ёмкости в промышленных условиях
Контактное измерение в ёмкости выполняется погружными или поверхностными зондами. В резервуарах объёмом от 10 м³ и более определяющими факторами становятся:
- Высокое гидростатическое давление на глубине.
- Агрессивность среды (кислоты, щёлочи, нефтепродукты, растворы).
- Необходимость герметичного ввода через технологические штуцеры или люки.
- Влияние перемешивающих устройств, потоков и вибрации.
При измерении температуры поверхности оборудования зонд плотно прижимается к стенке. Тепловой контакт обеспечивается прижимными механизмами или магнитными держателями. Основная погрешность возникает из-за неполного прилегания и теплоотвода по корпусу зонда.
Для температуры толщи материала зонд погружается на требуемую глубину. Минимальная глубина погружения обычно составляет 10–15 диаметров зонда для исключения концевых эффектов.
В больших резервуарах температура толщи материала может отличаться от температуры поверхности оборудования на 5–20 °C и более в зависимости от режима эксплуатации.
4. Практические сложности измерения температуры поверхности оборудования
Измерение температуры поверхности оборудования сопряжено со следующими трудностями:
- Теплоотвод по корпусу зонда, приводящий к занижению показаний.
- Низкий коэффициент теплоотдачи при контакте с шероховатой, окисленной или загрязнённой поверхностью.
- Ограниченный доступ к точкам измерения (высота, внутренние перегородки).
- Внешние влияния: солнечная радиация, ветер, осадки на наружных стенках.
Для минимизации погрешности применяют экранирование зонда, термопасты или приборы с минимальной массой чувствительного элемента. Контроль температуры в большом резервуаре обычно требует одновременного измерения поверхности в нескольких точках (верх, середина, низ).
5. Методы и приёмы измерения температуры толщи материала в большом резервуаре
Температура толщи материала измеряется погружением зонда через верхний люк, боковой штуцер или защитную гильзу. Основные проверенные приёмы:
- Использование удлинительных штанг или гибких зондов для достижения глубины 10–20 м.
- Многоуровневое измерение (3–7 точек по высоте) для построения вертикального профиля температуры.
- Применение дифференциальных измерений для контроля разницы температур между слоями.
В сыпучих материалах зонд вводится постепенно с фиксацией показаний каждые 0,5–1 м. В жидкостях выдержка зонда должна составлять не менее 3–5 постоянных времени. Контактное измерение в ёмкости в динамических режимах требует активации функций фиксации максимального/минимального значения для выявления локальных аномалий.
6. Выбор и практическое применение контактных термометров: какие приборы действительно подходят
Для задач измерения температуры поверхности оборудования и температуры толщи материала в больших промышленных ёмкостях действительно подходят контактные цифровые термометры со следующими характеристиками и конструктивными особенностями:
- Погружные зонды длиной 150–500 мм и более с диаметром 3–6 мм — оптимальны для достижения требуемой глубины в толще материала без значительного нарушения стратификации. Лучше выбирать модели с заострённым или коническим наконечником для сыпучих и вязких сред.
- Поверхностные датчики с плоским, пружинным или магнитным наконечником — обеспечивают надёжный тепловой контакт со стенкой резервуара и минимизируют теплоотвод. Магнитное крепление особенно удобно для стальных ёмкостей.
- Многоканальные приборы (2–3 канала) — позволяют одновременно измерять температуру поверхности и нескольких уровней толщи, строить профиль и контролировать градиенты в реальном времени. Это наиболее практичное решение для больших резервуаров.
- Влагозащищённые корпуса класса IP65–IP67 с устойчивостью к агрессивным средам и широким температурным диапазоном эксплуатации (от –40 °C до +250 °C и выше).
- Разрешающая способность 0,1 °C и погрешность не более ±1 °C (или ±1 % от измеряемого значения) в рабочем диапазоне — обеспечивают необходимую точность для технологического контроля.
- Дополнительные функции: фиксация показаний (Hold), отображение максимального/минимального значения, автоматическое выключение, подсветка дисплея и возможность работы от аккумулятора или батареи с длительным сроком службы.
Такие приборы обеспечивают быстродействие 2–5 секунд, устойчивость к вибрации и электромагнитным помехам, а также простоту очистки после работы в вязких или загрязнённых средах. Для особо агрессивных условий рекомендуется использовать зонды в защитных гильзах из нержавеющей стали или титана. Именно эти типы и характеристики позволяют получить достоверные данные при контактном измерении в ёмкости и минимизировать влияние внешних факторов.
7. Нормативные требования и метрологические аспекты
Измерения температуры в промышленных ёмкостях регламентируются следующими документами:
- ГОСТ 8.589-2007 «Контроль и измерение температуры в промышленных процессах».
- ГОСТ Р 8.994-2020 «Требования к методикам выполнения измерений температуры».
- ГОСТ 31385 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов».
- ГОСТ Р 8.596-2002 «Метрологические требования к системам контроля и измерения температуры».
Приборы должны проходить периодическую поверку в установленные межповерочные интервалы. При контактном измерении в ёмкости обязательно фиксируются условия окружающей среды (температура воздуха, влажность, атмосферное давление).
8. Расчёт погрешностей и влияние внешних факторов
Суммарная погрешность \( \Delta T \) складывается из инструментальной, методической и случайной составляющих:
$$ \Delta T = \sqrt{ (\Delta T_{приб})^2 + (\Delta T_{мет})^2 + (\Delta T_{случ})^2 } $$
Методическая погрешность от теплоотвода по зонду оценивается приближённо:
$$ \Delta T_{мет} \approx \frac{T_{ср} - T_{возд}}{1 + \frac{\lambda_{зонд} \cdot S_{зонд}}{ \alpha \cdot L }} $$
где \( L \) — длина погружения зонда.
Внешние факторы (вибрация, электромагнитные помехи, радиационный теплообмен) способны увеличивать погрешность на 0,5–2 °C. Рекомендуется выбирать приборы с классом точности не ниже 0,5 % и применять экранирование или термокомпенсацию.
9. Рекомендации по организации измерений в реальных условиях
В нефтехимии для контроля температуры толщи материала в резервуарах с нефтепродуктами рекомендуется многоканальное измерение на 3–5 уровнях. В энергетике (теплообменники, паровые котлы) целесообразно сочетать поверхностные и погружные зонды для одновременного мониторинга.
В пищевой промышленности при работе с вязкими продуктами (молоко, масла) применяют влагозащищённые приборы с быстрым откликом и функцией фиксации показаний. Общая организация измерений включает:
- Составление карты контрольных точек (не менее 5–9 точек на резервуар).
- Использование защитных гильз и уплотнений.
- Регулярную калибровку и ведение электронного журнала результатов.
- Учёт стратификации при расчёте средних значений.
10. Типичные ошибки и способы их предотвращения
- Недостаточная глубина погружения зонда → занижение температуры толщи материала.
Решение: Соблюдать правило минимальной глубины 10–15 диаметров зонда. - Неплотный контакт при измерении температуры поверхности оборудования.
Решение: Применять термопасты, прижимные устройства или магнитные держатели. - Игнорирование стратификации → неверная оценка среднего значения температуры.
Решение: Выполнять многоуровневые измерения. - Отсутствие фиксации максимальных/минимальных значений → пропуск пиковых аномалий.
Решение: Активировать соответствующие режимы прибора. - Выбор прибора без учёта агрессивности среды → быстрый выход из строя.
Решение: Предпочитать влагозащищённые модели с химически стойкими зондами.
11. Заключение
Практические особенности измерения температуры поверхности оборудования и температуры толщи материала в больших промышленных ёмкостях требуют глубокого понимания физических процессов, правильного выбора методик и приборов с необходимыми характеристиками. Использование современных контактных термометров с длинными погружными зондами, поверхностными датчиками и многоканальной конфигурацией позволяет обеспечить точный контроль температуры в большом резервуаре, минимизировать погрешности и повысить безопасность технологических процессов.

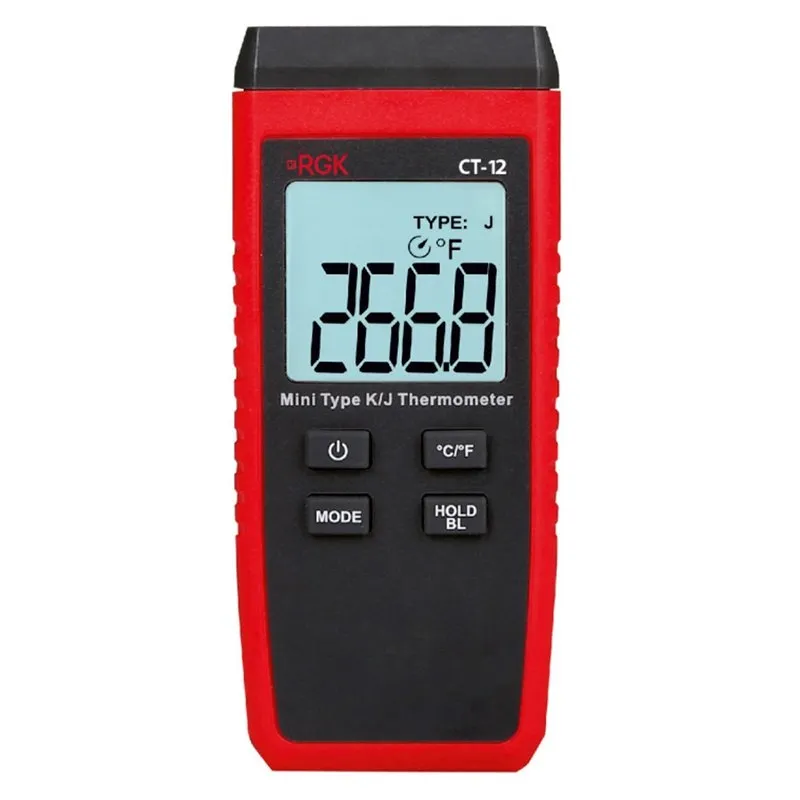

Регулярный мониторинг контактного измерения в ёмкости является залогом стабильности производства. Следуя изложенным рекомендациям, специалисты смогут избежать типичных ошибок и получать достоверные данные для принятия обоснованных технологических решений. В нашем магазине есть выбор приборов таких как RGK CT-12 с зондом TR-10W, Testo 905-T1, Testo 735-2, которые полностью соответствуют описанным требованиям.
