Оглавление
- 1. Введение
- 2. Где чаще всего нужно измерять температуру в таких системах
- 3. Как давление влияет на температуру и измерения
- 4. Почему измерять температуру под давлением сложнее, чем в обычных условиях
- 5. Основные способы измерения температуры
- 6. Защитные гильзы и как правильно устанавливать датчики
- 7. Как правильно выбрать прибор для вашей задачи
- 8. Почему бывают ошибки и как их уменьшить
- 9. Какие правила и нормативы нужно соблюдать
- 10. Полезные советы по работе с приборами
- 11. Заключение
1. Введение
В закрытых сосудах и трубопроводах, где внутри создаётся повышенное или пониженное давление, температура — один из самых важных параметров. От неё зависит, как ведёт себя вещество внутри: становится ли оно гуще или жиже, кипит ли, замерзает или меняет свои свойства. Такие системы встречаются на заводах, в котельных, на нефтепроводах и даже в пищевом производстве.
Если температура измерена неправильно, можно пропустить перегрев, потерять качество продукта или даже допустить аварию. Поэтому измерения здесь должны быть точными, безопасными и надёжными. В этой статье мы простым языком разберём, где и зачем измеряют температуру под давлением, какие способы существуют, какие трудности возникают и как с ними справляться. Всё объясним без сложных терминов, чтобы было понятно и инженеру, и технику, и специалисту, который только начинает работать с таким оборудованием.
2. Где чаще всего нужно измерять температуру в таких системах
Контроль температуры под давлением нужен почти везде, где жидкости или газы находятся в закрытых ёмкостях или трубах. Вот основные отрасли:
- Нефтегазовая и химическая промышленность — в трубопроводах с нефтью, газом, продуктами переработки.
- Энергетика — в котлах, паровых и водяных трубопроводах, теплообменниках.
- Пищевое и фармацевтическое производство — в автоклавах для стерилизации, пастеризаторах, закрытых резервуарах.
- Криогенные установки — там, где работают с очень холодными газами под давлением.
В каждом случае температура влияет на безопасность, скорость процесса и качество конечного продукта. Например, в котельной слишком высокая температура теплоносителя может привести к разрыву трубы, а в пищевом производстве неправильная температура может испортить партию продукции.
3. Как давление влияет на температуру и измерения
Температура — это просто средняя энергия движения молекул. Когда в закрытой системе повышается давление, молекулы прижимаются друг к другу плотнее. Из-за этого меняются свойства вещества: оно быстрее отдаёт тепло датчику, может раньше закипеть или, наоборот, остыть.
Представьте обычный чайник: вода закипает при 100 °C. А если закрыть его крышкой и создать давление внутри, вода закипит уже при более высокой температуре. То же самое происходит в промышленных трубопроводах. Давление как будто «подталкивает» молекулы, и они ведут себя иначе.
При измерении это важно учитывать, потому что датчик должен не просто касаться среды, а правильно «чувствовать» её температуру с учётом давления.
4. Почему измерять температуру под давлением сложнее, чем в обычных условиях
Давление создаёт сразу несколько трудностей:
- Датчик должен выдерживать сильный напор жидкости или газа, чтобы не сломаться и не дать течь.
- Вещество под давлением передаёт тепло быстрее, но иногда появляются завихрения и «мёртвые зоны», где температура отличается от основной.
- Агрессивные жидкости (кислоты, щёлочи, нефтепродукты) под давлением быстрее разъедают металл, поэтому обычные датчики быстро выходят из строя.
- Нужно обязательно сохранять герметичность системы — любое отверстие может привести к утечке и опасности.
- Вибрации и пульсации давления в трубах могут «сбивать» показания прибора.
Из-за этих факторов простой термометр, который отлично работает в открытой ёмкости, здесь может давать большую ошибку или вообще не подойти.
5. Основные способы измерения температуры
5.1. Контактные методы — самые распространённые
Самый надёжный и точный способ — когда датчик напрямую касается измеряемой среды. Основные виды:
- Термопары — два разных металла соединены в одну точку. Когда температура меняется, появляется маленький электрический сигнал, который прибор превращает в градусы. Они работают очень быстро и выдерживают высокие температуры.
- Термометры сопротивления — специальная проволока или плёнка, сопротивление которой меняется при нагреве. Чем точнее нужно измерять, тем чаще их используют.

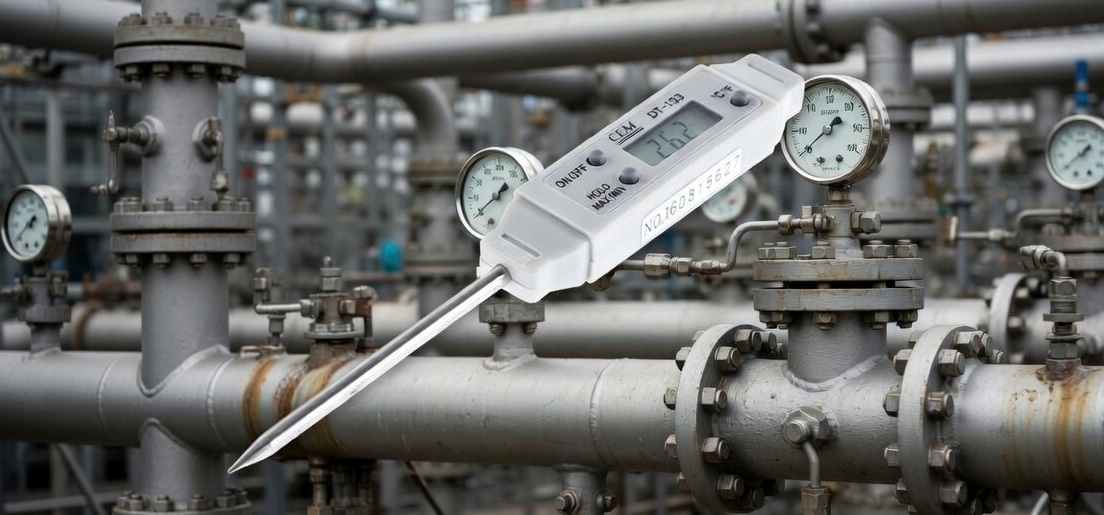

- Цифровые термометры с погружными зондами — современные удобные устройства, которые сами обрабатывают сигнал и показывают результат на экране. Они бывают портативными (можно носить с собой) и стационарными (устанавливаются на трубопроводе навсегда).
Контактные методы дают точные результаты, потому что датчик находится прямо в потоке.
5.2. Стационарные и портативные приборы: когда какой удобнее
Стационарные приборы стоят на месте и постоянно передают данные в компьютер или щит управления. Они удобны для непрерывного наблюдения за процессом.
Портативные цифровые термометры берут с собой. Их используют, когда нужно быстро проверить температуру в разных точках, провести диагностику или наладку оборудования. Они лёгкие, работают от батареек и имеют понятный экран.
Оба типа хорошо справляются, если правильно выбрать зонд и место установки.
6. Защитные гильзы и как правильно устанавливать датчики
Чтобы датчик не сломался от давления и не испортился от агрессивной среды, его помещают в специальную защитную трубку — гильзу (иногда называют «карман» или «бобышка»).
Гильза выполняет три важные задачи:
- Сохраняет герметичность всей системы.
- Защищает чувствительную часть датчика от прямого удара потока и коррозии.
- Позволяет в некоторых случаях менять прибор, не останавливая производство.
Гильзы делают из прочной нержавеющей стали или специальных сплавов. Длина и толщина подбираются под конкретный трубопровод: слишком короткая — не защитит, слишком длинная — будет медленно показывать изменения температуры.
Устанавливать гильзу нужно в месте, где поток ровный, без сильных завихрений. Обязательно используют уплотнения, рассчитанные именно на ваше рабочее давление.
7. Как правильно выбрать прибор для вашей задачи
При выборе прибора задайте себе несколько простых вопросов:
- Какая температура и какое давление будут в системе?
- Насколько агрессивная среда (вода, пар, кислота, нефть)?
- Нужна ли высокая точность или достаточно приблизительных значений?
- Будет ли прибор работать постоянно или его будут использовать время от времени?
- Есть ли вибрация, влажность, взрывоопасность?
Для большинства задач подходят цифровые термометры с погружными зондами. Они удобны, показывают результат сразу и имеют полезные функции: запоминание максимального и минимального значения, фиксацию показаний. Главное — чтобы зонд был защищён гильзой и подходил по материалу к вашей среде.
8. Почему бывают ошибки и как их уменьшить
Ошибки в измерениях появляются по разным причинам:
- Датчик не полностью погружён в среду.
- Гильза слишком толстая или длинная — тепло доходит с запозданием.
- Вибрация и скачки давления «сбивают» показания.
- Окружающий воздух сильно охлаждает или нагревает прибор.
Чтобы ошибки были минимальными:
- Правильно выбирайте длину зонда и гильзы.
- Устанавливайте датчик в прямом участке трубы, подальше от поворотов и клапанов.
- Регулярно проверяйте и калибруйте приборы.
- Используйте модели, которые автоматически учитывают влияние окружающей температуры.
9. Какие правила и нормативы нужно соблюдать
Работа с сосудами и трубопроводами под давлением строго регулируется. Основные документы, на которые нужно ориентироваться:
- ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением».
- ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
- ГОСТ Р 8.585-2001 — правила измерения температуры термопарами и термометрами сопротивления.
- ГОСТ 8.558-2004 — методики поверки средств измерения температуры.
Все приборы, которые используются в таких системах, должны проходить периодическую поверку в аккредитованных лабораториях. Это гарантирует, что показания точные и безопасные.
10. Полезные советы по работе с приборами
Вот несколько практических рекомендаций, которые помогут работать комфортно и без ошибок:
- Выбирайте точку измерения там, где поток стабильный и нет застойных зон.
- Перед установкой проверьте, подходит ли материал зонда к вашей среде.
- После монтажа обязательно убедитесь в герметичности соединений.
- Регулярно осматривайте защитные гильзы — на них не должно быть коррозии.
- Для быстрой проверки используйте портативные цифровые термометры с функцией удержания показаний.
- В пищевых и фармацевтических производствах отдавайте предпочтение гладким, легко моющимся зондам.
- Ведите журнал поверок и калибровок — это поможет быстро найти причину, если показания вдруг «поплывут».
11. Заключение
Измерение температуры в закрытых сосудах и трубопроводах под давлением — важная и ответственная задача. Она требует понимания, как давление влияет на процесс, правильного выбора метода и оборудования, а также соблюдения простых правил монтажа и обслуживания.
Если подойти к делу грамотно — выбрать подходящий тип датчика, защитить его гильзой и регулярно проверять приборы, — вы получите точные и надёжные данные. Это поможет избежать аварий, повысить безопасность и улучшить качество производства.
Современные цифровые термометры значительно упрощают работу: они понятны, удобны и дают результат сразу на экране. Главное — использовать их правильно и с соблюдением всех требований безопасности.
Приобрести качественный термометр по доступной цене будет полезным решением
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
