1. Введение
Температурный контроль в системах горячего водоснабжения (ГВС) и отопления играет ключевую роль в обеспечении комфорта, энергоэффективности и безопасности на объектах коммерческой недвижимости. Температура ГВС, контроль температуры отопления и измерение температуры в системах теплоснабжения напрямую влияют на эксплуатационные расходы, санитарно-эпидемиологическую обстановку и долговечность оборудования.
В крупных торговых центрах, офисных зданиях, гостиницах и многофункциональных комплексах системы теплоснабжения характеризуются высокой нагрузкой, сложной разветвленной структурой и необходимостью постоянного поддержания заданных параметров. Нарушение температурного режима приводит к перерасходу тепловой энергии, рискам для здоровья пользователей и преждевременному износу трубопроводов.
Статья рассматривает нормативные требования, физические основы измерений, технологические решения и практические аспекты контроля. Материал ориентирован на инженеров, главных энергетиков и специалистов по эксплуатации коммерческих объектов и обеспечивает полное понимание процессов измерения температуры в системах теплоснабжения.
2. Нормативно-правовые требования к температуре ГВС
Нормативная база строго регламентирует параметры температуры горячего водоснабжения. Основным документом является СанПиН 2.1.3684-21.
2.1. Требования к температуре горячей воды
Согласно пункту 84 СанПиН 2.1.3684-21 температура горячей воды в местах водоразбора централизованной системы ГВС должна быть:
- не ниже \( +60^\circ \text{C} \)
- не выше \( +75^\circ \text{C} \)
Допустимые отклонения от нормативных значений:
- в дневное время (с 5:00 до 00:00) — не более \( \pm 3^\circ \text{C} \)
- в ночное время (с 00:00 до 5:00) — не более \( \pm 5^\circ \text{C} \)
2.2. Дополнительные нормативные документы, влияющие на контроль температуры ГВС
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — устанавливает требования к системам внутреннего теплоснабжения и регулированию температуры теплоносителя в индивидуальных тепловых пунктах (ИТП).
- СП 124.13330.2016 «Тепловые сети» — регулирует параметры транспортировки горячей воды от источника теплоснабжения до объекта.
Соблюдение данных требований обязательно для всех объектов коммерческой недвижимости, подключённых к централизованным или автономным системам ГВС.
3. Особенности систем ГВС и отопления в коммерческой недвижимости
Объекты коммерческой недвижимости отличаются высокой плотностью потребления тепла, круглосуточным режимом эксплуатации и наличием зон с разными температурными требованиями. Системы ГВС часто выполняются по закрытой схеме с теплообменниками, что требует точного контроля температуры на входе и выходе.
В отоплении преобладают двухтрубные системы с балансировкой по стоякам и этажам. Подающая магистраль поддерживает температуру \( 70-95^\circ \text{C} \) (в зависимости от проекта), обратная — \( 40-70^\circ \text{C} \). В коммерческих зданиях значительны тепловые потери через ограждающие конструкции и вентиляцию, поэтому измерение температуры в системах теплоснабжения должно учитывать динамику нагрузки в пиковые часы.
Особенностью является интеграция с системами вентиляции и кондиционирования, где температура ГВС влияет на подогрев приточного воздуха. В многофункциональных комплексах применяются каскадные схемы с несколькими ИТП, что усложняет контроль температуры отопления на разных контурах.
4. Физические принципы и методы измерения температуры в системах теплоснабжения
Измерение температуры в системах теплоснабжения основано на простых физических явлениях, которые происходят при нагреве или охлаждении веществ. Рассмотрим основные методы простым языком.
Контактные методы — когда датчик напрямую касается горячей воды, пара или трубы.
Самый распространенный способ — термопары. Они работают за счет того, что два разных металла при нагреве дают небольшое электрическое напряжение. Чем больше разница температур, тем сильнее сигнал. Это надежный и недорогой метод для высоких температур.
Термометры сопротивления (например, на основе платины) меняют свое электрическое сопротивление при изменении температуры. Чем горячее, тем сильнее меняется сопротивление. Они дают очень точные показания и используются там, где нужна высокая точность.
Простые жидкостные или биметаллические термометры расширяются при нагреве и показывают температуру по шкале. Их часто применяют для быстрого контроля.
Бесконтактные методы — без касания поверхности.
Здесь используется тепловое излучение, которое испускает любой нагретый предмет. Специальные приборы (пирометры или тепловизоры) «видят» это излучение и переводят его в значение температуры. Это удобно для измерения температуры труб или котлов, где нельзя остановить поток.
Выбор метода зависит от того, что именно нужно измерить: воду в трубе, поверхность оборудования или воздух в помещении. Главное — правильно установить датчик и регулярно проверять его работу.
5. Точки и технологии контроля температуры ГВС
Контроль температуры ГВС осуществляется в следующих точках:
- На выходе теплообменника ИТП (подача).
- В местах водоразбора (душевые, кухни, умывальники).
- В циркуляционных контурах (для предотвращения остывания).
- На вводе в здание (учет потерь).
Технологии включают стационарные датчики с непрерывной регистрацией и портативные приборы для периодических проверок. Измерение проводится с погружением щупа не менее чем на 50% длины в поток. Автоматическое регулирование клапанов поддерживает заданный диапазон \( 60-75^\circ \text{C} \).
6. Контроль температуры отопления: подающая и обратная магистрали, балансировка системы
В отоплении ключевыми являются температура на подающей (\( t_1 \)) и обратной (\( t_2 \)) магистралях. Разница \( \Delta t = t_1 - t_2 \) определяет тепловую мощность:
\[ Q = G \cdot c \cdot \Delta t \]
где \( G \) — расход теплоносителя, \( c \) — теплоемкость воды (4,19 кДж/(кг·°C)).
Балансировка обеспечивается регулирующими клапанами и измерением температуры на каждом стояке. Контроль температуры отопления позволяет выявить гидравлические разбалансы и оптимизировать энергопотребление.

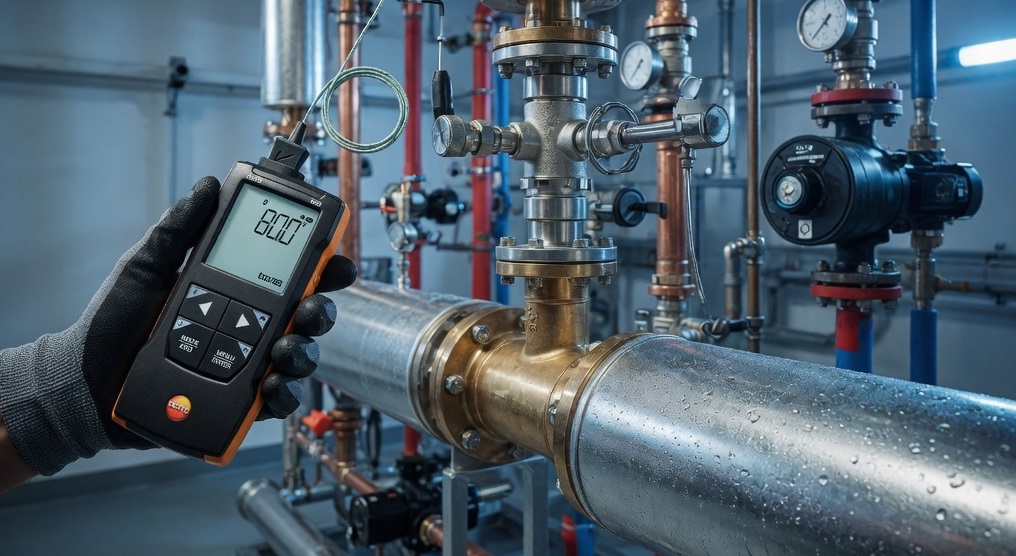

7. Средства и приборы для измерения температуры в системах теплоснабжения
Применяются контактные цифровые термометры, термопары, термометры сопротивления, инфракрасные пирометры и многоканальные регистраторы. Стационарные датчики интегрируются в системы автоматики, портативные — для оперативного контроля. Требования к точности — класс 0,5 или выше. Калибровка проводится в соответствии с метрологическими нормами.
8. Автоматизация и мониторинг температурного режима
Современные системы используют SCADA, PLC и датчики с выходом 4-20 мА. Мониторинг в реальном времени позволяет строить графики, рассчитывать средние значения и формировать отчеты. Интеграция с системами диспетчеризации обеспечивает удаленный доступ и автоматическое регулирование по температуре наружного воздуха.
9. Типичные ошибки, проблемы и последствия нарушения температурного контроля
Нарушение температурного контроля в системах ГВС и отопления — одна из самых частых причин проблем на коммерческих объектах. Ниже рассмотрены наиболее распространенные ошибки, их причины и реальные последствия.
Основные ошибки при контроле температуры ГВС:
- Датчики установлены в «мертвых зонах» трубопроводов, где вода почти не движется.
- Регулярные измерения заменяются разовыми проверками.
- Игнорирование ночных отклонений (допустимых по СанПиН).
Ошибки в системах отопления:
- Отсутствие балансировки по этажам и стоякам.
- Неправильная настройка автоматических регуляторов по наружной температуре.
- Использование приборов без своевременной калибровки.
Проблемы, которые возникают:
- Температура ГВС ниже \( 60^\circ \text{C} \) или выше \( 75^\circ \text{C} \) приводит к нарушению санитарных норм.
- Перегрев воды ускоряет коррозию труб и теплообменников, приводит к утечкам и преждевременному выходу оборудования из строя.
- Разбаланс в отоплении вызывает неравномерный нагрев помещений: в одних зонах жарко, в других — холодно. Это приводит к жалобам арендаторов, снижению посещаемости торговых центров и росту расходов на отопление до 20–25 %.
Экономические и юридические последствия:
- Перерасход тепловой энергии (до 15–30 % годового бюджета).
- Штрафы со стороны надзорных органов за несоблюдение СанПиН и СП.
- Увеличение количества аварий и простоев систем.
Своевременное выявление и устранение этих ошибок позволяет избежать большинства негативных последствий и значительно снизить эксплуатационные затраты.
10. Практические рекомендации по организации эффективного температурного контроля
- Разработать схему точек контроля с учетом нормативов.
- Использовать датчики с минимальной инерционностью.
- Проводить ежемесячные поверки и ежегодную калибровку.
- Внедрять автоматизированные системы с архивацией данных.
- Обучать персонал методикам измерения температуры в системах теплоснабжения.
- Применять резервные приборы для верификации показаний.
Расчет экономии: снижение температуры ГВС на 1°C дает экономию до 3% тепловой энергии.
11. Заключение
Эффективный температурный контроль ГВС и отопления — основа безопасной и экономичной эксплуатации объектов коммерческой недвижимости. Соблюдение норм СанПиН 2.1.3684-21, СП 60.13330.2020, ГОСТ 30494-2011 и правильное измерение температуры в системах теплоснабжения обеспечивают комфорт, минимизируют риски и оптимизируют затраты. Регулярный мониторинг и автоматизация — ключевые факторы долгосрочной надежности систем.
