Введение
Эффективное управление энергопотреблением невозможно без достоверной информации о фактических токах в электрических сетях. Скрытые потери часто остаются незамеченными при обычном учёте по показаниям счётчиков, поскольку они проявляются в виде дополнительного нагрева проводников, повышенного потребления реактивной мощности, преждевременного износа изоляции и оборудования. Выявление таких потерь требует применения портативных средств измерения, способных работать в реальных условиях эксплуатации без остановки технологических процессов.
Токовые клещи относятся к классу переносных приборов, предназначенных для измерения силы тока в проводниках без их разрыва. Они широко применяются при проведении энергоаудита, техническом обслуживании электроустановок, поиске неисправностей и контроле качества электроснабжения. Современные модели позволяют не только измерять действующее значение тока, но и регистрировать данные в течение длительного времени, анализировать форму кривой тока, определять содержание высших гармоник и оценивать коэффициент мощности.
В соответствии с требованиями Федерального закона от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений» и ГОСТ Р 8.563-2009 «Государственная система обеспечения единства измерений. Методики (методы) измерений» результаты измерений, используемые для принятия технических и экономических решений, должны быть получены с помощью аттестованных методик и средств измерений, прошедших поверку. Токовые клещи, применяемые для этих целей, должны соответствовать установленным метрологическим характеристикам и обеспечивать требуемую точность в реальных условиях эксплуатации.
Принцип действия токовых клещей
Измерение переменного тока на основе принципа трансформатора тока
При измерении переменного тока большинство токовых клещей работают по принципу трансформатора тока. Проводник, по которому протекает измеряемый ток, выполняет роль первичной обмотки, имеющей всего один виток. При смыкании губок клещей вокруг проводника переменный ток создаёт в сердечнике переменное магнитное поле. Это поле наводит во вторичной обмотке, намотанной на сердечник, пропорциональный ток.
Математически соотношение между первичным и вторичным токами описывается формулой:
$$ I_2 = \frac{I_1}{N} $$
где \( I_1 \) — измеряемый ток в проводнике, \( I_2 \) — ток, индуцируемый во вторичной обмотке клещей, \( N \) — коэффициент трансформации (число витков вторичной обмотки, чаще всего равен 1000).
На практике это означает, что при измерении тока 1000 А во вторичной цепи протекает ток 1 А (или 1 мА при коэффициенте 1000:1 в зависимости от конструкции). Такой сигнал удобно подавать на вход мультиметра, осциллографа или регистратора данных. Принцип трансформатора тока обеспечивает высокую точность измерений переменного тока промышленной частоты и позволяет работать с токами от нескольких миллиампер до нескольких килоампер без изменения конструкции прибора.
Измерение постоянного и переменного тока с использованием эффекта Холла
Для измерения постоянного тока, а также переменного тока в расширенном частотном диапазоне применяется эффект Холла. В тонком полупроводниковом кристалле, расположенном перпендикулярно магнитному полю, создаваемому измеряемым током, при прохождении управляющего (возбуждающего) тока возникает поперечное напряжение, называемое напряжением Холла. Это напряжение прямо пропорционально индукции магнитного поля, а следовательно, и измеряемому току.
Зависимость можно выразить следующим образом:
$$ V_H \propto I \cdot B $$
где \( V_H \) — напряжение Холла, \( I \) — измеряемый ток, \( B \) — индукция магнитного поля, создаваемого этим током.
Преимущество датчиков на эффекте Холла заключается в возможности измерения как постоянного, так и переменного тока, включая импульсные и искажённые формы сигнала. Они обеспечивают линейную характеристику преобразования в широком динамическом диапазоне и сохраняют работоспособность при частотах до нескольких килогерц. Это особенно важно при работе с преобразователями частоты, источниками бесперебойного питания и другим оборудованием, генерирующим несинусоидальные токи.
Преимущества бесконтактного измерения и гальванической развязки
Бесконтактный принцип работы токовых клещей обеспечивает ряд существенных преимуществ по сравнению с традиционными методами измерения с помощью шунтов или прямого подключения:
- отсутствие необходимости разрывать электрическую цепь и останавливать технологический процесс;
- гальваническая развязка между измеряемой силовой цепью и измерительным прибором, повышающая безопасность персонала;
- возможность выполнения измерений в труднодоступных местах и на высоте;
- высокая скорость получения результата — измерение занимает несколько секунд;
- минимальное влияние на работу защищаемых устройств и систем автоматики;
- возможность измерения токов в широком диапазоне без изменения схемы подключения.
Гальваническая развязка особенно важна при измерениях в цепях с высоким напряжением или в условиях повышенной опасности поражения электрическим током, что соответствует требованиям Правил устройства электроустановок (ПУЭ-7) и Правил технической эксплуатации электроустановок потребителей (ПТЭЭП).
Основные типы токовых клещей и их возможности для энергоаудита
В зависимости от решаемых задач и требуемых функций токовые клещи можно условно разделить на несколько категорий. Выбор типа прибора определяется характером нагрузки, необходимостью регистрации данных, требуемой точностью и условиями эксплуатации.
| Тип прибора | Основные возможности | Применение в задачах контроля энергопотребления |
|---|---|---|
| Простые клещи-адаптеры | Выходной сигнал пропорционален мгновенному или среднеквадратичному значению тока; компактные размеры; низкая стоимость | Быстрые разовые измерения токов на отдельных линиях и вводах |
| Клещи с встроенным дисплеем (мультиметры-клещи) | Измерение тока, напряжения, сопротивления; функция True RMS; удобный интерфейс | Оперативный контроль токов нагрузки, проверка баланса фаз на щитах |
| Профессиональные логгирующие клещи | Длительная регистрация данных (часы и сутки); память; интерфейс передачи данных; анализ гармоник | Построение профилей потребления, выявление ночных и пиковых нагрузок, энергоаудит |
| Клещи с измерением мощности и энергии | Одновременное измерение тока, напряжения, мощности, энергии; расчёт коэффициента мощности | Оценка фактического энергопотребления оборудования, определение реактивной составляющей |
| Высокотоковые и высоковольтные клещи | Диапазон до нескольких килоампер; измерение на высоком напряжении; беспроводная передача результатов | Контроль главных вводов, трансформаторных подстанций, крупных потребителей |
При выборе прибора для задач контроля энергопотребления особое внимание следует обращать на наличие функции измерения истинного среднеквадратичного значения (True RMS). В сетях с искажённой формой кривой тока (наличие высших гармоник от частотных преобразователей, светодиодного освещения, компьютерной техники) обычные средневыпрямляющие приборы могут давать значительную погрешность. True RMS обеспечивает корректное измерение действующего значения независимо от формы сигнала.
Контроль энергопотребления с помощью токовых клещей
Измерение токов в однофазных и трёхфазных сетях
В однофазных цепях измерение тока выполняется путём охвата проводника фазы губками клещей. Для получения полной картины потребления рекомендуется также измерить ток в нулевом проводе. Значительное расхождение между током фазы и током нейтрали может указывать на наличие токов утечки или гармонических составляющих.
В трёхфазных системах правильная организация измерений позволяет оценить качество электроснабжения и выявить неравномерность загрузки фаз. Рекомендуется измерять ток каждой фазы по отдельности, а также ток в нулевом проводе. В идеальном случае при симметричной нагрузке ток в нейтрали должен быть близок к нулю. Появление заметного тока в нейтрали свидетельствует о дисбалансе фаз или наличии высших гармоник (особенно третьей гармоники, которая суммируется в нулевом проводе).
При измерениях на главных вводах и распределительных щитах важно соблюдать последовательность: сначала измеряется ток на вводе, затем — на отходящих линиях. Сравнение показаний позволяет локализовать участки с повышенными потерями или неучтённым потреблением.
Мониторинг нагрузки оборудования
Токовые клещи позволяют оперативно оценивать режим работы отдельных потребителей — электродвигателей, нагревательных установок, компрессоров, насосов. Измерение тока холостого хода и тока под нагрузкой даёт представление об эффективности работы оборудования. Значительное превышение номинального тока указывает на перегрузку, механические проблемы или ухудшение изоляции обмоток.
Для двигателей особенно информативно измерение токов всех трёх фаз. Разница более 10–15 % между фазами часто свидетельствует о неисправности в обмотках, плохом контакте или несимметрии питающего напряжения. Такие отклонения приводят к дополнительным потерям, перегреву и сокращению срока службы оборудования.
Проведение экспресс-энергоаудита
Экспресс-энергоаудит с использованием токовых клещей позволяет быстро получить представление о структуре потребления на объекте без установки стационарных счётчиков. Методика включает следующие основные этапы:
- Измерение токов на главном вводе (все фазы и нейтраль) в характерные периоды суток (дневной максимум, вечерний пик, ночной минимум).
- Последовательное измерение токов на цеховых и этажных распределительных щитах.
- Выборочная проверка токов наиболее энергоёмких потребителей (компрессорные, вентиляционные установки, технологические линии).
- Сравнение суммы токов на нижних уровнях распределения с током на вводе для выявления расхождений.
- Фиксация времени проведения измерений и режимов работы оборудования для последующего анализа.
Полученные данные позволяют сформировать предварительную картину энергопотребления и определить направления для более детального обследования. При наличии логгирующих токовых клещей возможно проведение непрерывной записи в течение нескольких суток, что значительно повышает достоверность выводов.
Поиск скрытых потерь электроэнергии
Наиболее эффективное применение токовых клещей проявляется при целенаправленном поиске скрытых потерь. Эти потери не всегда заметны по показаниям счётчика, но приводят к перерасходу электроэнергии, перегреву оборудования и снижению надёжности электроснабжения.

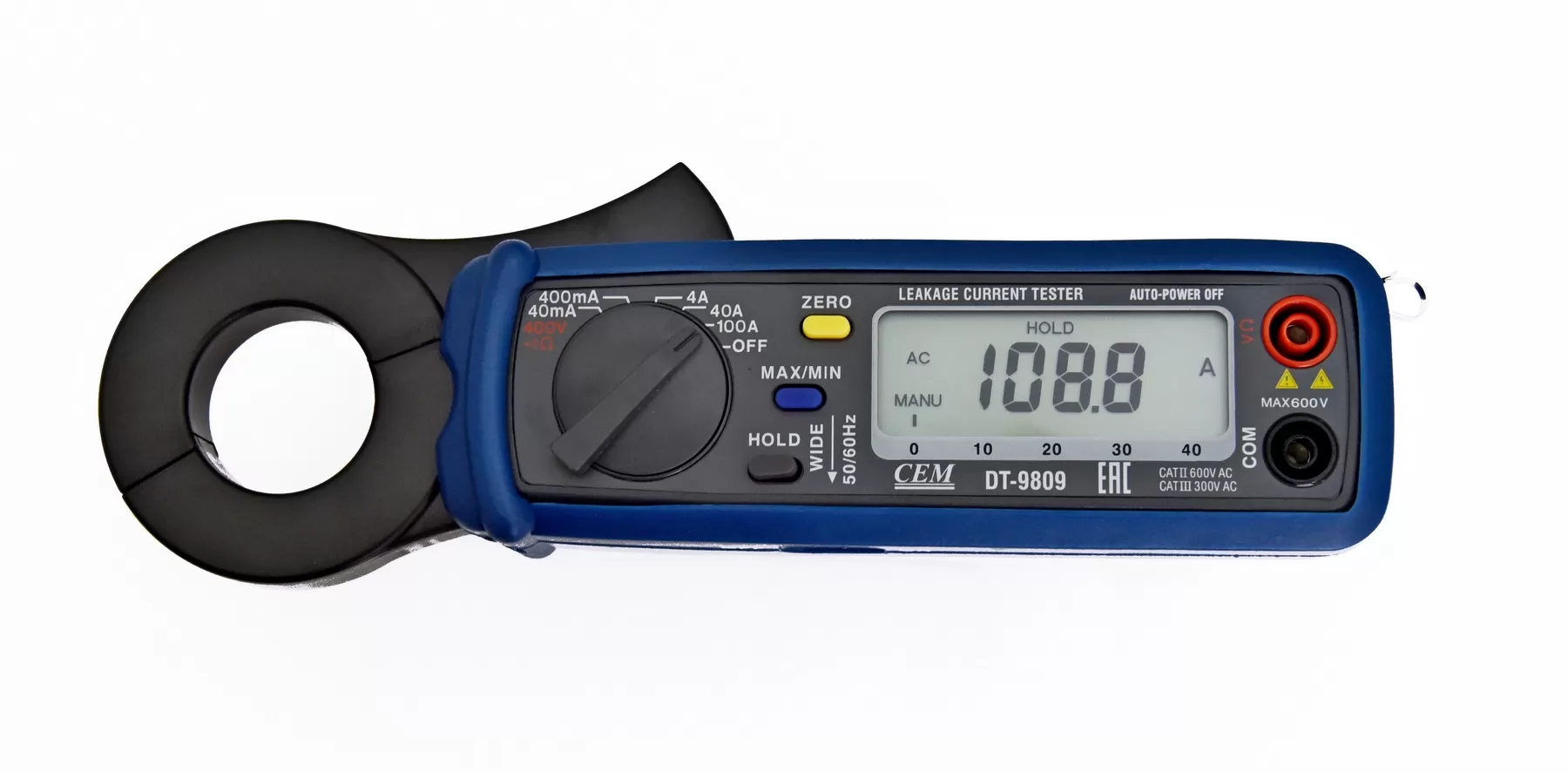

Выявление токов утечки на землю и дефектов изоляции
Для поиска токов утечки на землю рекомендуется измерять суммарный ток в фазном и нулевом проводниках одновременно. При отсутствии утечки ток в фазе должен равняться току в нейтрали. Разница между этими значениями и есть ток утечки. Такой метод позволяет быстро локализовать участки с ухудшенной изоляцией, повреждёнными кабелями или неисправными электроприёмниками.
- Ток утечки свыше 30–50 мА уже считается значительным и требует внимания.
- Постоянный рост тока утечки во времени указывает на прогрессирующее старение изоляции.
- Измерения рекомендуется проводить в сырую погоду и после длительных простоев оборудования.
Обнаружение дисбаланса фаз и неравномерной загрузки
Дисбаланс фаз — одна из самых распространённых причин скрытых потерь. Неравномерная загрузка фаз приводит к появлению токов обратной последовательности, которые вызывают дополнительный нагрев обмоток электродвигателей и трансформаторов. Потери мощности при этом возрастают пропорционально квадрату отклонения тока.
При дисбалансе более 10 % рекомендуется провести перераспределение нагрузки между фазами. Это простое мероприятие часто позволяет снизить общее потребление на 3–7 % без изменения технологического процесса.
Влияние высших гармоник на дополнительные потери
Нелинейные нагрузки (частотные преобразователи, светодиодное освещение, зарядные устройства, ИБП) генерируют высшие гармоники. Эти гармоники увеличивают действующее значение тока и вызывают дополнительные потери в проводниках за счёт скин-эффекта, а в трансформаторах — за счёт вихревых токов и гистерезиса.
Токовые клещи с функцией анализа гармоник позволяют определить коэффициент искажения формы тока (THD) и содержание отдельных гармонических составляющих. На практике уже при THD выше 15–20 % заметно возрастает нагрев кабелей и трансформаторов, что приводит к дополнительным потерям электроэнергии и сокращению срока службы оборудования.
Поиск «фантомных» и постоянно включённых нагрузок
Многие предприятия несут значительные расходы из-за оборудования, которое остаётся включённым в нерабочее время: освещение, вентиляция, обогреватели, компьютеры в режиме ожидания. Логгирующие токовые клещи позволяют вести непрерывную запись тока в течение нескольких суток и выявлять аномальные ночные потребления.
Типичный алгоритм поиска:
- Установить логгирующие клещи на вводе цеха или здания на 48–72 часа.
- Зафиксировать минимальный ночной ток.
- Поочерёдно отключать группы потребителей и наблюдать за снижением ночного тока.
- Локализовать и устранить постоянно включённые нагрузки, не требующие круглосуточной работы.
Методика проведения измерений и требования безопасности
Качество и достоверность результатов напрямую зависят от соблюдения правильной методики измерений и требований безопасности. Работы с токовыми клещами должны выполняться в соответствии с Правилами устройства электроустановок (ПУЭ-7) и Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП).
Подготовка к измерениям
- Проверить исправность токовых клещей и наличие действующей поверки (при необходимости использования результатов в официальных документах).
- Выбрать диапазон измерения с запасом (рекомендуется, чтобы измеряемый ток составлял 30–80 % от верхнего предела диапазона).
- Убедиться, что категория безопасности прибора соответствует напряжению измеряемой цепи (CAT III 600 В или CAT IV 600 В для большинства промышленных объектов).
- Использовать средства индивидуальной защиты: диэлектрические перчатки, защитные очки, спецодежду.
Порядок выполнения измерений
- Открыть губки клещей и аккуратно охватить ими проводник (или пучок проводников при измерении тока утечки).
- Убедиться, что проводник находится в центре охвата губок — это снижает влияние внешних магнитных полей.
- Считать показания прибора. При нестабильных значениях использовать режим усреднения или запись максимального/минимального значения.
- При измерении в трёхфазных сетях последовательно измерить все фазы и нейтраль, фиксируя время и режим работы оборудования.
- При использовании логгирующих клещей настроить интервал записи и длительность измерения в соответствии с задачей.
- После завершения измерений проверить показания на предмет аномалий и при необходимости повторить измерения.
Особое внимание следует уделять безопасности при работе на высоте, в сырых помещениях и вблизи токоведущих частей. Запрещается использовать токовые клещи с повреждённой изоляцией губок или корпуса.
Расчёт потерь на основе результатов измерений
Полученные с помощью токовых клещей значения токов позволяют выполнить ориентировочный расчёт потерь и оценить экономический эффект от их устранения. Ниже приведены основные подходы и примеры расчётов.
Потери в проводниках и обмотках
Активные потери мощности в проводнике или обмотке определяются по формуле:
$$ P = I^2 \cdot R $$
где \( I \) — действующее значение тока, \( R \) — активное сопротивление проводника.
При увеличении тока на 10 % потери возрастают примерно на 21 %. Это объясняет, почему даже небольшое превышение номинального тока приводит к заметному перерасходу электроэнергии и дополнительному нагреву.
Пример расчёта дополнительных потерь при дисбалансе фаз
| Параметр | Симметричная нагрузка | Дисбаланс 15 % | Дополнительные потери |
|---|---|---|---|
| Ток фазы A | 100 A | 115 A | — |
| Ток фазы B | 100 A | 100 A | — |
| Ток фазы C | 100 A | 85 A | — |
| Средний ток | 100 A | 100 A | — |
| Потери в обмотках двигателя (относительные) | 100 % | ≈ 107–110 % | +7–10 % |
| Дополнительный нагрев | Норма | Повышенный | Сокращение ресурса |
Расчёт выполнен для асинхронного двигателя мощностью 55 кВт. Дополнительные потери возникают за счёт токов обратной последовательности и неравномерного распределения потерь по фазам.
Оценка потерь от высших гармоник
При наличии гармоник действующее значение тока возрастает. Если THD тока составляет 20 %, то действующее значение может быть на 2–4 % выше, чем при синусоидальной форме. Соответственно, потери в проводниках увеличиваются на 4–8 %. В трансформаторах потери от вихревых токов могут возрасти в несколько раз.
Преимущества и ограничения метода
Основные преимущества
- Высокая скорость и удобство измерений без остановки производства.
- Безопасность благодаря гальванической развязке.
- Возможность измерения в широком диапазоне токов (от мА до кА).
- Возможность длительной регистрации данных и анализа динамики потребления.
- Низкая стоимость владения по сравнению со стационарными системами учёта.
- Универсальность — один прибор подходит для большинства задач энергоаудита и эксплуатации.
Ограничения и особенности
- Погрешность измерения зависит от положения проводника в губках и наличия внешних магнитных полей.
- Для очень малых токов (менее 50–100 мА) требуются высокочувствительные модели.
- Результаты измерений не могут использоваться для коммерческого учёта электроэнергии без дополнительной метрологической аттестации.
- При измерении на высоком напряжении необходимо строго соблюдать требования безопасности и использовать приборы соответствующей категории.
- Для точного определения потребляемой мощности и энергии часто требуется одновременное измерение напряжения и коэффициента мощности.
Практические рекомендации по выбору и эксплуатации токовых клещей для задач контроля энергопотребления
Рекомендации по выбору прибора

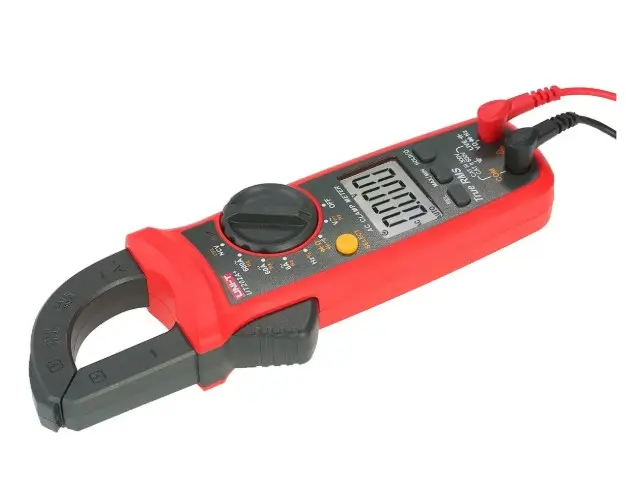

- Для оперативных измерений достаточно клещей с функцией True RMS и диапазоном до 600–1000 А.
- Для проведения энергоаудита и длительного мониторинга предпочтительны логгирующие модели с памятью не менее 100 000 измерений и возможностью передачи данных на компьютер.
- При работе с частотными преобразователями и нелинейными нагрузками обязательно наличие функции анализа гармоник и широкой полосы пропускания (не менее 1–3 кГц).
- Для измерений на главных вводах и крупных потребителях выбирайте модели с диапазоном до 2000–3000 А и большим диаметром охвата губок.
- Обязательно проверяйте категорию безопасности (CAT III или CAT IV) в соответствии с напряжением объекта.
Рекомендации по эксплуатации
- Проводите периодическую поверку прибора в соответствии с требованиями законодательства.
- Храните токовые клещи в сухом месте, защищённом от механических повреждений.
- Перед каждым использованием проверяйте целостность изоляции губок и корпуса.
- При длительных измерениях используйте режим автоотключения для экономии батареи.
- Фиксируйте все измерения с указанием даты, времени, точки измерения и режима работы оборудования — это облегчает последующий анализ.
- Сочетайте измерения токовыми клещами с тепловизионным обследованием — это позволяет выявлять не только токовые, но и тепловые аномалии.
Заключение
Токовые клещи являются одним из наиболее эффективных и доступных инструментов для контроля энергопотребления и поиска скрытых потерь на промышленных и коммерческих объектах. Они позволяют быстро и безопасно получать достоверную информацию о токах в электрических сетях, выявлять дисбаланс фаз, токи утечки, влияние гармоник и нерациональное потребление в нерабочее время.
Регулярное применение токовых клещей в рамках энергоаудита и технического обслуживания помогает не только снизить расходы на электроэнергию, но и повысить надёжность оборудования, продлить срок его службы и выполнить требования законодательства в области энергосбережения.
Для эффективного контроля энергопотребления и своевременного выявления скрытых потерь рекомендуется использовать современные токовые клещи с необходимым набором функций. В нашем магазине вы сможете подобрать подходящий прибор и купить его по доступной цене.
