1. Введение
Токовые клещи — один из самых востребованных инструментов в арсенале специалистов служб КИПиА, энергетиков и электромонтажников. Они позволяют выполнять бесконтактные измерения силы тока без разрыва цепи, что существенно повышает безопасность работ и сокращает время диагностики. Однако даже самый современный прибор со временем может терять точность из-за механического износа губок, воздействия внешних магнитных полей, разряда элемента питания или естественного старения датчиков.
Неточные показания токовых клещей могут привести к серьёзным последствиям: неправильной оценке загрузки оборудования, ошибкам при наладке систем автоматики, перерасходу электроэнергии или, что ещё опаснее, к пропуску аварийных ситуаций. Именно поэтому регулярная самостоятельная оценка погрешности прибора становится важной частью профессиональной практики.
В настоящей статье подробно рассмотрены методы, которые позволяют специалисту самостоятельно проверить точность токовых клещей без обращения в метрологическую лабораторию. Особое внимание уделено практическим аспектам работы с популярными моделями, применяемыми на промышленных и энергетических объектах. Материал поможет инженерам и мастерам КИПиА объективно оценивать состояние своих приборов и принимать обоснованные решения о необходимости их поверки или замены.
2. Основные метрологические понятия и определения
Для правильной оценки точности токовых клещей необходимо чётко понимать ключевые метрологические термины. Метрология как наука об измерениях и обеспечении их единства определяет ряд важных понятий, которые напрямую влияют на интерпретацию результатов.
Виды погрешностей
- Абсолютная погрешность (\(\Delta\)) — разность между измеренным значением и действительным значением величины. Выражается в тех же единицах, что и измеряемая величина.
- Относительная погрешность (\(\delta\)) — отношение абсолютной погрешности к действительному значению измеряемой величины, выраженное в процентах.
- Приведённая погрешность (\(\gamma\)) — отношение абсолютной погрешности к нормирующему значению (обычно верхнему пределу диапазона измерений).
- Систематическая погрешность — постоянная или закономерно изменяющаяся составляющая, которую можно выявить и учесть.
- Случайная погрешность — непредсказуемая составляющая, обусловленная множеством мелких факторов.
Абсолютная погрешность:
\( \Delta = X_{\text{изм}} - X_{\text{действ}} \)
Относительная погрешность:
\( \delta = \frac{\Delta}{X_{\text{действ}}} \times 100\% \)
Приведённая погрешность:
\( \gamma = \frac{\Delta}{X_{\text{н}}} \times 100\% \)
Класс точности и нормирование метрологических характеристик
Класс точности средства измерений — это обобщённая характеристика, определяющая пределы допускаемых погрешностей. Для токовых клещей чаще всего указывается предел допускаемой основной погрешности в форме \(\pm(a\% + b \text{ ед.})\), где \(a\) — относительная составляющая, а \(b\) — абсолютная составляющая в единицах младшего разряда дисплея.
На точность измерений существенно влияют условия эксплуатации: температура окружающей среды, влажность, положение проводника внутри губок, наличие внешних магнитных полей и форма кривой измеряемого тока. Все эти факторы необходимо учитывать при самостоятельной оценке погрешности.
3. Нормативно-правовая база обеспечения единства измерений
В Российской Федерации требования к средствам измерений и порядку оценки их метрологических характеристик установлены системой государственных стандартов. Основополагающим документом является ГОСТ 22261-94 «Средства измерений электрических величин. Общие технические условия», который определяет общие требования к конструкции, точности и условиям эксплуатации измерительных приборов, включая токовые клещи.
Нормирование метрологических характеристик регламентируется ГОСТ 8.009-84 «Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений». В соответствии с этим стандартом для каждого типа средства измерений должны быть установлены пределы допускаемых погрешностей в нормальных и рабочих условиях.
Методики выполнения измерений и оценки погрешности описаны в ГОСТ Р 8.563-2009 «Государственная система обеспечения единства измерений. Методики (методы) измерений». При проведении самостоятельной оценки точности рекомендуется ориентироваться именно на эти требования, чтобы результаты имели объективный характер и могли быть использованы для принятия технических решений.
Государственная поверочная схема для средств измерений силы переменного электрического тока установлена ГОСТ Р 8.767-2011. Этот документ определяет иерархию эталонов и порядок передачи единицы тока от государственных эталонов к рабочим средствам измерений, включая токовые клещи.
4. Принцип действия токовых клещей и основные факторы, влияющие на точность
Современные токовые клещи используют два основных физических принципа измерения. Для переменного тока чаще применяется трансформаторный принцип: проводник с током выступает в роли первичной обмотки с одним витком, а катушка внутри губок — вторичной обмоткой. Величина наведённого тока или напряжения пропорциональна измеряемому току.
Для измерения постоянного тока и переменного тока широкого частотного диапазона применяется эффект Холла. Тонкий полупроводниковый кристалл размещается в зазоре магнитопровода. При протекании тока через кристалл и наличии магнитного поля, создаваемого измеряемым током, на его гранях возникает напряжение Холла, пропорциональное силе тока. Именно по этому принципу работают многие современные многофункциональные клещи, позволяющие измерять как переменный, так и постоянный ток.
Основные факторы, влияющие на точность
- Положение проводника внутри губок. Максимальная точность достигается, когда проводник находится строго в центре магнитопровода. Смещение к краю или касание губок может вносить дополнительную погрешность до 2–3 %.
- Наличие нескольких проводников. Если в губках оказываются несколько проводников или токоведущих шин, показания искажаются.
- Внешние магнитные поля. Мощные электродвигатели, трансформаторы и сварочное оборудование поблизости могут создавать паразитные поля, влияющие на датчик Холла.
- Форма кривой тока. Приборы без функции True RMS дают значительную погрешность при измерении несинусоидальных токов (сварочные аппараты, частотные преобразователи, импульсные источники питания).
- Температура и влажность. Выход за пределы нормальных условий (обычно +18…+28 °C) требует введения температурной поправки.
- Состояние элемента питания. Пониженное напряжение питания часто приводит к смещению нуля и увеличению погрешности.
5. Заявленные метрологические характеристики моделей токовых клещей
При выборе и эксплуатации токовых клещей важно ориентироваться на заявленные производителем метрологические характеристики. Ниже приведены основные параметры наиболее востребованных моделей, которые активно используются специалистами КИПиА.
| Модель | Диапазон измерения тока (AC/DC) | Заявленная основная погрешность | Диаметр охвата губок | Принцип измерения |
|---|---|---|---|---|
| RGK CM-10 | до 600 А | ±(2,5 % + 10 ед.) в диапазоне гарантии точности | 28 мм | Эффект Холла + True RMS |
| RGK CM-12 | 40…400 А | ±(2 % + 5 ед.) | 28 мм | Эффект Холла + True RMS |
| RGK CM-20 | 60…600 А | ±(2,5 % + 5 ед.) | 45 мм | Эффект Холла + True RMS |
| UNI-T UT204+ | 60 / 600 А | ±(2 % + 5 ед.) | 28 мм | Эффект Холла + True RMS |
| DT-3368 | до 1000 А | ±(2,5 % + 5 ед.) (в зависимости от диапазона) | 42 мм | Эффект Холла + True RMS |
Следует отметить, что указанные значения погрешности действительны в нормальных условиях (температура +18…+28 °C, относительная влажность 30–80 %, отсутствие сильных внешних полей) и при положении проводника в центре губок. При выходе за эти условия или при измерении несинусоидальных токов реальная погрешность может возрастать. Именно поэтому самостоятельная проверка в реальных условиях эксплуатации имеет большое практическое значение.
6. Методы самостоятельной оценки погрешности
Существует несколько доступных специалисту КИПиА методов самостоятельной оценки погрешности токовых клещей. Выбор метода зависит от имеющегося оборудования и требуемой достоверности результатов.
6.1. Подготовка к проверке и визуальный контроль
Перед началом любых измерений необходимо выполнить ряд подготовительных операций:
- Провести визуальный осмотр губок магнитопровода на предмет механических повреждений, загрязнений и коррозии.
- Проверить состояние изоляции рукояток и целостность корпуса прибора.
- Убедиться в исправности элемента питания и при необходимости заменить его.
- Выполнить обнуление в режиме измерения постоянного тока вдали от токоведущих частей.
- Проверить работоспособность в режиме измерения переменного тока на заведомо исправном участке цепи с известной нагрузкой.

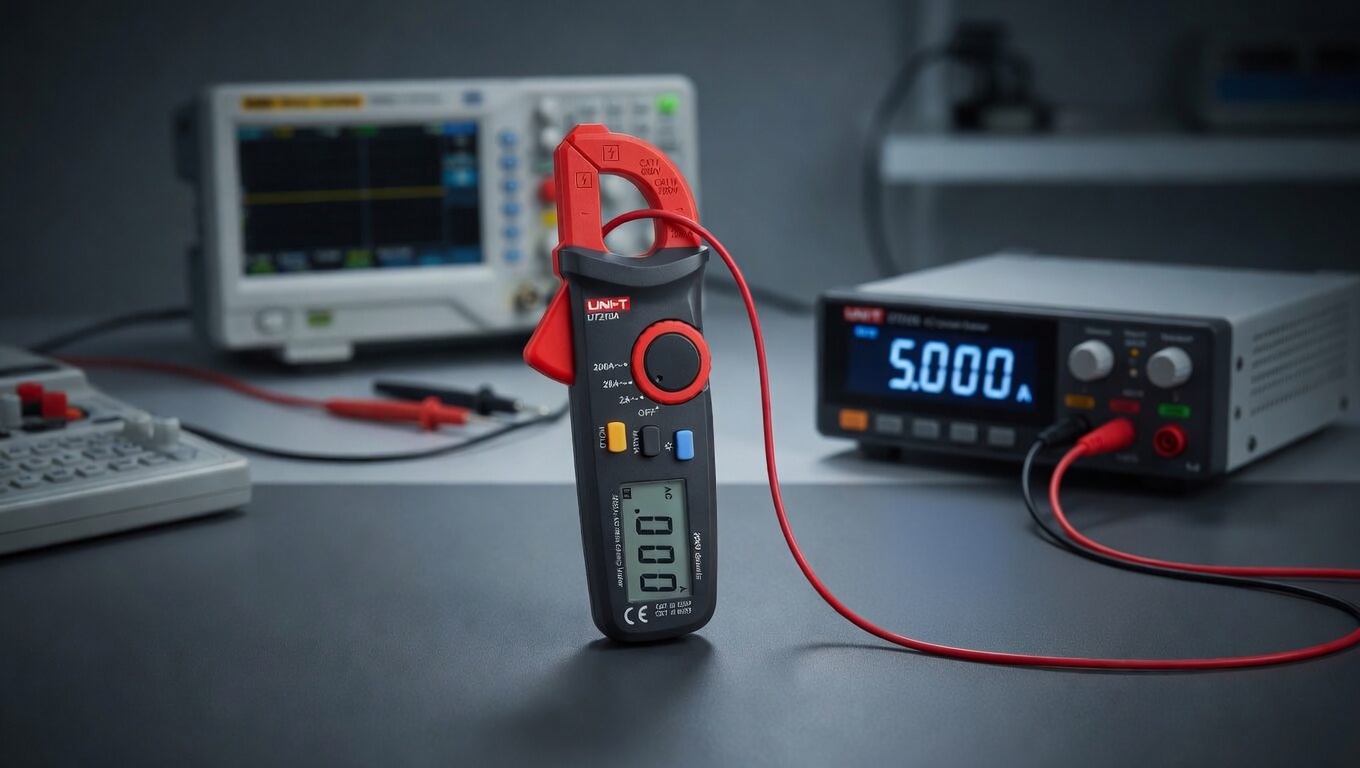

6.2. Метод сравнения с эталонным прибором
Наиболее надёжным и рекомендуемым способом самостоятельной оценки погрешности является сравнение показаний проверяемого прибора с показаниями поверенного (эталонного) средства измерений. В качестве эталона может использоваться:
- Калибратор тока (например, портативные калибраторы с выходом по току);
- Высокоточный мультиметр с шунтом известного номинала;
- Другой токовые клещи более высокого класса точности, прошедшие поверку.
Метод заключается в одновременном измерении одного и того же тока двумя приборами и последующем расчёте относительной погрешности по формуле, приведённой в разделе 2. Измерения рекомендуется проводить в нескольких точках диапазона (не менее трёх: нижняя треть, середина и верхняя треть шкалы).
При сравнении важно обеспечить одинаковые условия: проводник должен находиться в центре губок обоих приборов, измерения выполняться одновременно или с минимальным временным интервалом.6.3. Использование источника стабильного тока
В лабораторных или производственных условиях, где имеется доступ к калибратору тока или можно создать стабильный ток известной величины, применяется метод прямого сравнения с эталонным значением. В качестве источника могут использоваться специализированные калибраторы тока, а также регулируемые нагрузочные устройства с известным сопротивлением при стабильном напряжении питания.
При создании тестового тока важно соблюдать технику безопасности: все соединения должны быть надёжными, а нагрузка — рассчитана на необходимую мощность. Для токов до 100–200 А удобно применять мощные реостаты или наборы резисторов. Для более высоких токов (300–600 А) чаще используют вторичные обмотки силовых трансформаторов или специальные токовые нагрузки.
Измерения выполняют последовательно на проверяемом приборе и на эталонном средстве измерений. Разница показаний позволяет рассчитать абсолютную и относительную погрешность. Данный метод особенно удобен для проверки моделей с большим диаметром охвата, таких как RGK CM-20, где важно убедиться в линейности характеристики по всему диапазону.
6.4. Проверка в нескольких точках диапазона
Для объективной оценки точности прибора рекомендуется проводить измерения не в одной, а минимум в трёх–пяти точках диапазона. Это позволяет выявить нелинейность характеристики и определить, в какой части шкалы погрешность максимальна.
Типичные контрольные точки:
- 10–20 % от верхнего предела диапазона (проверка чувствительности и нуля);
- 40–50 % от верхнего предела (середина рабочего диапазона);
- 80–100 % от верхнего предела (проверка на максимальной нагрузке).
При проверке моделей UNI-T UT204+ и DT-3368 особое внимание следует уделять нижней части диапазона, где относительная погрешность обычно выше из-за влияния дискретизации и собственного шума прибора.
7. Пошаговая инструкция по проведению проверки точности
Ниже приведена универсальная пошаговая методика самостоятельной оценки погрешности токовых клещей, которую можно применять в условиях мастерской или на объекте при наличии эталонного средства измерений или калибратора тока.
- Подготовка рабочего места. Убедитесь в отсутствии сильных внешних магнитных полей. Подготовьте эталонный прибор (поверенные клещи или калибратор) и средства индивидуальной защиты.
- Визуальный осмотр и обнуление. Проверьте состояние губок и выполните обнуление в режиме DC вдали от токоведущих частей.
- Выбор контрольных точек. Определите 3–5 точек в пределах рабочего диапазона проверяемой модели (например, для RGK CM-12 — 50 А, 150 А, 300 А, 400 А).
- Создание стабильного тока. Подключите нагрузку и установите требуемое значение тока по эталонному прибору.
- Измерение проверяемым прибором. Разместите проводник строго в центре губок. Зафиксируйте показания (среднее из 3–5 измерений для снижения влияния случайной составляющей).
- Запись результатов. Занесите данные в таблицу для последующего расчёта.
- Расчёт погрешности. Для каждой точки рассчитайте абсолютную и относительную погрешность.
- Анализ результатов. Сравните полученные значения с заявленной производителем погрешностью. Определите максимальную погрешность по всему диапазону.
- Оформление протокола. Зафиксируйте дату проверки, условия окружающей среды, использованное эталонное средство и вывод о пригодности прибора к эксплуатации.
Пример расчёта погрешности (модель RGK CM-12)
| Контрольная точка, А | Эталонное значение, А | Показание RGK CM-12, А | Абсолютная погрешность Δ, А | Относительная погрешность δ, % |
|---|---|---|---|---|
| 50 | 50,0 | 50,8 | +0,8 | 1,60 |
| 150 | 150,0 | 148,7 | −1,3 | 0,87 |
| 300 | 300,0 | 301,5 | +1,5 | 0,50 |
| 400 | 400,0 | 397,2 | −2,8 | 0,70 |
Пример расчёта для точки 50 А:
\( \Delta = 50,8 - 50,0 = 0,8 \) А
\( \delta = \frac{0,8}{50,0} \times 100\% = 1,6\% \)
В данном примере максимальная относительная погрешность составила 1,6 %, что укладывается в заявленные характеристики модели RGK CM-12 (±2 % + 5 ед.). Прибор может считаться пригодным к дальнейшей эксплуатации при условии регулярного контроля.
8. Типичные источники дополнительных погрешностей и способы их устранения
Даже при исправном приборе реальная погрешность измерений может существенно превышать заявленную из-за неправильных действий оператора или неблагоприятных условий. Ниже приведены наиболее распространённые источники дополнительных погрешностей и рекомендации по их минимизации.
| Источник погрешности | Причина возникновения | Способ минимизации |
|---|---|---|
| Смещение проводника в губках | Проводник прижат к краю магнитопровода | Всегда центрировать проводник; использовать фиксаторы при длительных измерениях |
| Влияние внешних магнитных полей | Работа вблизи мощных электродвигателей, трансформаторов, сварочных аппаратов | Удаляться от источников полей или экранировать место измерения |
| Несинусоидальная форма тока | Измерение токов частотных преобразователей, ИБП, сварочных инверторов | Использовать модели с функцией True RMS (RGK CM-серия, UNI-T UT204+, DT-3368) |
| Низкий заряд батареи | Напряжение питания ниже номинального | Своевременно заменять элемент питания; контролировать индикатор заряда |
| Температурный дрейф | Работа при температуре ниже +10 °C или выше +35 °C | Выдерживать прибор в рабочих условиях не менее 30 минут перед измерениями |
| Наличие нескольких проводников в губках | Ошибка при измерении в многожильных кабелях | Измерять только одну жилу; при необходимости использовать разветвители |
9. Когда самостоятельной оценки недостаточно: профессиональная поверка
Самостоятельная оценка погрешности является эффективным инструментом текущего контроля, однако она не заменяет официальную поверку. Существуют ситуации, когда прибор необходимо направить в аккредитованную метрологическую лабораторию:
- Результаты самостоятельной проверки показывают систематическое превышение заявленной погрешности более чем в 1,5 раза;
- Прибор эксплуатируется в условиях, близких к предельным (высокая влажность, агрессивная среда, частые механические воздействия);
- Истёк межповерочный интервал, установленный производителем или внутренними регламентами предприятия;
- Выявлены механические повреждения губок, корпуса или элементов крепления;
- Прибор используется для коммерческого учёта энергии или в системах, где точность измерений критична для безопасности;
- Необходимо получить официальный протокол поверки для предъявления контролирующим органам.
Периодичность поверки для большинства моделей токовых клещей составляет 1–2 года. Внутри предприятия рекомендуется вести журнал учёта состояния средств измерений с отметками о проведённых самостоятельных проверках.
10. Практические рекомендации по эксплуатации для поддержания точности
Чтобы токовые клещи сохраняли заявленную точность в течение длительного времени, специалисты КИПиА рекомендуют соблюдать следующие правила:
- Хранить прибор в сухом отапливаемом помещении при температуре +5…+40 °C, вдали от источников сильных магнитных полей;
- Перед каждым использованием выполнять обнуление и проверку на заведомо исправном участке цепи;
- Не допускать ударов и падений — даже небольшие деформации магнитопровода приводят к росту погрешности;
- После работы в запылённой или влажной среде протирать губки сухой мягкой тканью;
- При длительном хранении извлекать элемент питания;
- Проводить сравнительную проверку с эталонным прибором не реже одного раза в 3–6 месяцев при интенсивной эксплуатации;
- При обнаружении нестабильных показаний или дрейфа нуля немедленно прекратить использование и провести диагностику.
11. Заключение
Самостоятельная оценка погрешности токовых клещей — это необходимый навык для каждого специалиста, работающего с электрооборудованием и системами автоматизации. Регулярный контроль позволяет своевременно выявлять отклонения, предотвращать ошибки в диагностике и обеспечивать безопасность технологических процессов.
Методы сравнения с эталонным прибором и использования стабильного источника тока в сочетании с много-точечной проверкой дают достаточно достоверную картину состояния инструмента. Применение современных моделей с функцией True RMS и датчиком Холла (таких как RGK CM-10, RGK CM-12, RGK CM-20, UNI-T UT204+ и DT-3368) существенно расширяет возможности точных измерений как переменного, так и постоянного тока.
Важно помнить, что самостоятельная проверка дополняет, но не заменяет профессиональную поверку. Своевременное обращение в метрологическую службу при выявлении существенных отклонений гарантирует соответствие прибора требованиям нормативных документов и надёжность результатов измерений.
Соблюдение изложенных в статье рекомендаций позволяет значительно продлить срок службы токовых клещей, снизить риски ошибочных измерений и повысить общую культуру эксплуатации средств измерений на предприятии.
Если вы ищете надёжные токовые клещи, способные обеспечивать высокую точность измерений в широком диапазоне токов, вы можете купить подходящую модель по привлекательной цене. Качественный прибор позволит проводить диагностику оборудования с минимальной погрешностью, повысит эффективность работы специалистов и обеспечит безопасность при выполнении электротехнических работ.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
