Введение
Измерение электрического тока относится к числу наиболее востребованных задач в сфере эксплуатации и ремонта электрооборудования. Точность и безопасность таких измерений напрямую влияют на надёжность технологических процессов, энергоэффективность производства и безопасность персонала. Как подчёркивалось в классических трудах по метрологии, наука и техника начинают развиваться именно там, где появляются точные количественные измерения.
В условиях современных промышленных предприятий, энергетических объектов и инфраструктурных сооружений требования к средствам измерения тока существенно возросли. Высокие значения токов, необходимость работы без остановки оборудования, а также повышенные требования к электробезопасности сделали традиционные методы измерения с разрывом цепи не всегда приемлемыми.
Для решения этих задач инженеры и техники используют два основных типа приборов: цифровые мультиметры и токовые клещи. Каждый из них имеет свою область оптимального применения. Мультиметр остаётся универсальным инструментом для лабораторных и точных измерений малых токов. Токовые клещи, напротив, специально созданы для быстрого, безопасного и бесконтактного измерения токов в широком диапазоне — от долей ампера до нескольких тысяч ампер.
В настоящей статье мы подробно рассмотрим физические принципы работы обоих типов приборов, проведём их сравнительный анализ и определим те практические ситуации, в которых применение токовых клещей обеспечивает решающее преимущество по удобству, безопасности и эффективности измерений.
В тесных распределительных шкафах компактные размеры DT-3368 позволят работать удобно — закажите электроизмерительные клещи DT-3368 True RMS.
Принцип работы мультиметра при измерении тока и его ограничения
Цифровой мультиметр измеряет электрический ток методом последовательного включения в измеряемую цепь. Прибор разрывает цепь и подключается между источником и нагрузкой. Внутри мультиметра ток проходит через прецизионный шунтирующий резистор (шунт) с очень низким сопротивлением. На этом шунте возникает падение напряжения, прямо пропорциональное протекающему току согласно закону Ома.
Измерительная схема мультиметра преобразует это падение напряжения в цифровой код и выводит результат на дисплей. Для расширения диапазона измерений используются переключаемые шунты с разными номиналами сопротивления. Большинство портативных мультиметров обеспечивают измерение постоянного и переменного тока в пределах от нескольких микроампер до 10–20 А (в некоторых моделях — до 30 А в течение короткого времени).
Несмотря на универсальность, мультиметры имеют ряд существенных ограничений при измерении тока:
- Необходимость разрыва электрической цепи. Это требует остановки или частичного отключения оборудования, что приводит к простоям производства и дополнительным трудозатратам.
- Ограниченный верхний предел измерения. При токах свыше 20 А стандартные мультиметры уже неприменимы без использования внешних шунтов или трансформаторов тока.
- Повышенная опасность при работе с высокими токами и напряжениями. Размыкание цепи под нагрузкой может сопровождаться возникновением электрической дуги.
- Сложность измерений в труднодоступных местах и на толстых силовых кабелях или токоведущих шинах, где разрыв цепи технически затруднён или невозможен.
- Ограниченная возможность измерения пусковых и импульсных токов из-за инерционности схемы и риска повреждения прибора.
Таким образом, мультиметр остаётся отличным инструментом для измерения малых и средних токов в лабораторных условиях и при наладке низкотоковых цепей. Однако при работе с силовым оборудованием, распределительными устройствами и в условиях действующего производства его возможности оказываются недостаточными.
Принцип работы токовых клещей
Токовые клещи представляют собой специализированный класс измерительных приборов, предназначенных для бесконтактного измерения электрического тока. Основное преимущество заключается в возможности охвата проводника специальными губками без разрыва цепи. В зависимости от конструкции и назначения различают два основных физических принципа работы токовых клещей.
Трансформаторный метод измерения переменного тока
Токовые клещи, работающие по трансформаторному принципу, предназначены преимущественно для измерения переменного тока. Конструктивно прибор представляет собой разъёмный магнитопровод (сердечник), выполненный в форме клещей. При охвате проводника с током этот проводник играет роль первичной обмотки трансформатора тока, имеющей всего один виток.
На магнитопроводе намотана вторичная обмотка с большим числом витков (обычно от 500 до 3000). При протекании переменного тока в измеряемом проводнике в сердечнике возникает переменный магнитный поток, который индуцирует во вторичной обмотке ток, пропорциональный первичному току.
Соотношение токов описывается формулой:
где \( I_{\text{вых}} \) — ток во вторичной обмотке, \( I_{\text{изм}} \) — измеряемый ток в проводнике, \( N \) — число витков вторичной обмотки.
При типичном значении \( N = 1000 \) выходной сигнал составляет 1 мА на каждый ампер измеряемого тока. Этот ток или пропорциональное ему напряжение обрабатывается электронной схемой прибора и отображается на дисплее. Трансформаторный метод обеспечивает гальваническую развязку между измеряемой цепью и измерительной схемой, что существенно повышает безопасность работы.
Преимуществом трансформаторных клещей является высокая точность при измерении синусоидального переменного тока промышленной частоты. Однако они не способны измерять постоянный ток и имеют ограничения при работе с несинусоидальными сигналами и высокими частотами.
Метод на основе эффекта Холла для постоянного и переменного тока
Для измерения как постоянного, так и переменного тока, а также сигналов сложной формы применяются токовые клещи, использующие эффект Холла. В основе метода лежит физическое явление, открытое Эдвином Холлом в 1879 году: при помещении тонкого полупроводникового кристалла в магнитное поле и пропускании через него управляющего тока на противоположных гранях кристалла возникает поперечное напряжение.
В конструкции токовых клещей измеряемый проводник создаёт вокруг себя магнитное поле, пропорциональное силе тока. Это поле воздействует на полупроводниковый датчик Холла, размещённый в зеве клещей. При подаче на датчик постоянного управляющего тока \( I_d \) возникает напряжение Холла \( V_H \), величина которого определяется выражением:
где \( R_H \) — коэффициент Холла материала, \( I_d \) — ток возбуждения датчика, \( B \) — индукция магнитного поля, создаваемого измеряемым током, \( t \) — толщина полупроводникового кристалла.
Поскольку индукция магнитного поля \( B \) прямо пропорциональна измеряемому току, выходное напряжение Холла также линейно зависит от величины тока. Электронная схема прибора усиливает, фильтрует и преобразует это напряжение в цифровой сигнал, отображаемый на дисплее.
Клещи на эффекте Холла обладают широким динамическим диапазоном и способны измерять как постоянный, так и переменный ток частотой до нескольких килогерц. Они обеспечивают высокую линейность характеристики и хорошую точность при измерении несинусоидальных токов. Многие современные модели дополнительно реализуют функцию вычисления истинного среднеквадратичного значения (True RMS), что особенно важно при работе с искажёнными формами сигнала.
Конструктивно такие клещи часто выполняются в виде адаптеров или полноценных измерительных приборов с собственным дисплеем. Диаметр охвата губок может составлять от 19 мм до 64 мм и более, что позволяет работать с кабелями разного сечения и токоведущими шинами.
Сравнительный анализ токовых клещей и мультиметров
Для наглядного понимания различий между двумя типами приборов приведём сравнительную таблицу основных характеристик.
| Параметр сравнения | Цифровой мультиметр | Токовые клещи |
|---|---|---|
| Способ измерения тока | Контактный (с разрывом цепи) | Бесконтактный (без разрыва цепи) |
| Тип измеряемого тока | Постоянный и переменный (ограниченно) | Постоянный и переменный (в зависимости от модели) |
| Диапазон измеряемых токов | Обычно до 10–20 А (кратковременно до 30 А) | От 0,1 А до 1500 А и выше (в зависимости от модели) |
| Безопасность при высоких токах | Низкая (риск дуги при размыкании) | Высокая (гальваническая развязка) |
| Возможность измерения на работающем оборудовании | Ограничена | Полная |
| Удобство измерения толстых кабелей и шин | Низкое | Высокое |
| Точность при токах менее 1 А | Высокая | Средняя (зависит от модели) |
| Измерение пусковых и импульсных токов | Ограничено | Хорошее (при наличии функции Peak/True RMS) |
| Гальваническая развязка | Отсутствует | Присутствует |
| Стоимость (относительная) | Низкая–средняя | Средняя–высокая |
Анализ таблицы показывает, что токовые клещи существенно превосходят мультиметры по безопасности, диапазону измерений и удобству использования в реальных производственных условиях. В то же время мультиметры сохраняют преимущество при необходимости высокой точности измерения малых токов и выполнения комплексных измерений (напряжение, сопротивление, ёмкость и т.д.).
Когда токовые клещи дают решающее преимущество
Существует ряд типичных задач в эксплуатации и ремонте электрооборудования, где применение токовых клещей обеспечивает не просто удобство, а принципиальное преимущество, без которого выполнение работ либо невозможно, либо сопряжено с недопустимыми рисками и затратами.
Измерение токов в действующих распределительных устройствах и силовых линиях
В распределительных щитах 0,4 кВ и выше, на трансформаторных подстанциях и в главных распределительных щитах промышленных предприятий часто требуется проверить загрузку отдельных отходящих линий или секций шин без отключения потребителей. Разрыв цепи в таких случаях недопустим, поскольку приводит к остановке технологического процесса или нарушению электроснабжения ответственных объектов. Токовые клещи позволяют охватить кабель или шину и получить точное значение тока за несколько секунд.
Диагностика электродвигателей и насосных агрегатов
При техническом обслуживании электродвигателей мощностью от нескольких киловатт до сотен киловатт измерение тока каждой фазы является обязательной процедурой. Использование мультиметра потребовало бы остановки двигателя и разрыва силовых цепей. Токовые клещи дают возможность измерить ток на работающем двигателе, оценить несимметрию нагрузки по фазам, выявить перегрузку или неисправность без остановки производства. Это особенно важно для непрерывных технологических процессов в химической, нефтегазовой и энергетической отраслях.
Измерение пусковых и кратковременных токов
Многие потребители (компрессоры, насосы, вентиляторы, сварочное оборудование) создают при пуске кратковременные токи, в несколько раз превышающие номинальные. Для правильного выбора защитных аппаратов и оценки состояния оборудования необходимо знать реальные значения пусковых токов. Современные токовые клещи с функцией Peak и True RMS позволяют захватить и зафиксировать максимальное значение тока за время пуска, что практически невозможно выполнить с помощью обычного мультиметра.
Работа в условиях ограниченного доступа и на толстых проводниках
В кабельных каналах, внутри шкафов управления, на высоте или в стеснённых условиях часто невозможно или крайне неудобно разрывать цепь для подключения мультиметра. Токовые клещи с различным диаметром зева (от 19 мм у компактных моделей до 54–64 мм у мощных клещей) позволяют охватывать как тонкие провода, так и толстые силовые кабели или токоведущие шины без демонтажа элементов конструкции.
Повышение безопасности персонала
При измерении токов в цепях с высоким напряжением и большими токами размыкание цепи под нагрузкой создаёт риск возникновения электрической дуги и поражения персонала. Бесконтактный метод измерения токовыми клещами полностью исключает этот риск и соответствует современным требованиям по охране труда при эксплуатации электроустановок.
Перечисленные ситуации характерны для повседневной работы служб КИПиА, электриков и инженеров по эксплуатации на промышленных объектах. Именно в этих условиях токовые клещи переходят из разряда «удобного дополнения» в категорию необходимого рабочего инструмента, обеспечивающего выполнение задач с минимальными затратами времени и максимальным уровнем безопасности.
Ограничения мультиметров и ситуации, когда они предпочтительнее
Несмотря на широкое распространение токовых клещей, цифровые мультиметры сохраняют важное место в арсенале специалистов по КИПиА и электриков. Существуют задачи, в которых именно мультиметр обеспечивает более высокую точность, удобство и экономическую целесообразность.
Главное ограничение мультиметров при измерении тока — необходимость последовательного включения в цепь. Однако в ряде случаев это требование не является недостатком, а становится преимуществом. Рассмотрим типичные ситуации, где мультиметр остаётся предпочтительным инструментом.
Высокоточные измерения малых токов
При наладке и диагностике электронных схем, систем автоматики, измерительных преобразователей и слаботочных цепей часто требуется измерять токи в диапазоне от нескольких микроампер до десятков миллиампер. В этом диапазоне современные мультиметры обеспечивают значительно более высокую разрешающую способность и точность по сравнению с большинством токовых клещей. Шунты мультиметра имеют низкую температурную зависимость и высокую стабильность, что критично для метрологически значимых измерений.
Комплексные измерения в лабораторных и наладочных работах
Мультиметр позволяет одновременно или последовательно измерять напряжение, ток, сопротивление, ёмкость, частоту и проверять целостность цепей одним прибором. При проведении пусконаладочных работ, поиске неисправностей в шкафах управления и при ремонте электронных модулей КИПиА такая универсальность существенно ускоряет работу. Токовые клещи, даже комбинированные модели, обычно уступают мультиметрам по количеству дополнительных функций.
Измерения в условиях сильных внешних магнитных полей
Вблизи мощных трансформаторов, электродвигателей большой мощности или сварочного оборудования токовые клещи на эффекте Холла могут давать дополнительную погрешность из-за влияния внешних магнитных полей. В таких случаях последовательное включение мультиметра через шунт часто оказывается более надёжным решением, хотя и требует соблюдения мер безопасности.
Обучение и метрологическая поверка
В учебных лабораториях, при подготовке персонала и при выполнении работ, требующих высокой прослеживаемости измерений, мультиметры с известными метрологическими характеристиками и возможностью периодической поверки часто предпочтительнее. Их проще подключать к эталонным источникам тока для калибровки и проверки.
- Мультиметр оптимален при токах до 10 А в стационарных условиях, когда разрыв цепи допустим и не приводит к значительным простоям.
- При необходимости измерения нескольких параметров одновременно (ток + напряжение + сопротивление) мультиметр даёт преимущество по скорости работы.
- Для измерений в низковольтных электронных схемах и при отладке систем автоматики мультиметр остаётся основным инструментом.
- В случаях, когда требуется максимальная точность при токах менее 100 мА, мультиметр обычно превосходит токовые клещи.
Таким образом, правильный выбор между мультиметром и токовыми клещами определяется конкретной задачей. В промышленной эксплуатации и при работе с силовым оборудованием преимущество чаще на стороне клещей. В лабораторной практике, при наладке слаботочных цепей и для высокоточных измерений малых токов мультиметр сохраняет свои позиции.
Виды современных токовых клещей
Современный рынок предлагает широкий ассортимент токовых клещей, различающихся по принципу действия, конструктивному исполнению, диапазону измерений и дополнительным функциям. Выбор конкретного типа определяется характером решаемых задач.

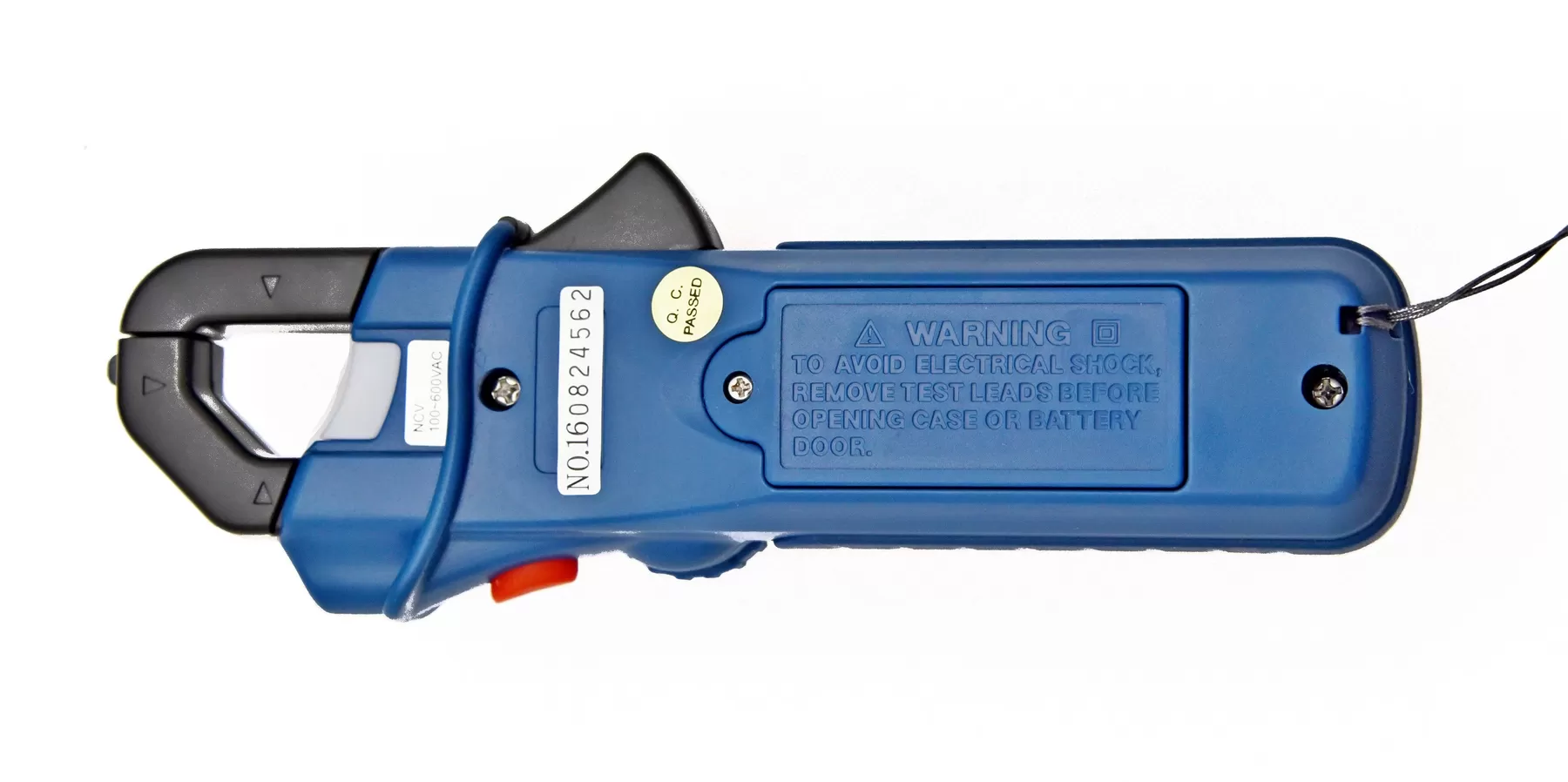

Стандартные токовые клещи с жёстким зевом
Наиболее распространённый тип. Губки имеют фиксированную форму и диаметр охвата от 19 до 64 мм. Такие клещи могут быть выполнены по трансформаторному принципу (только переменный ток) или с использованием датчиков Холла (постоянный и переменный ток). Примеры — модели с диапазоном до 400 А (диаметр зева 19 мм) и более мощные исполнения до 1500 А с увеличенным диаметром охвата 35–64 мм. Они удобны для большинства повседневных работ на промышленных объектах.
Токовые клещи-мультиметры (комбинированные приборы)
Это универсальные приборы, сочетающие функции токовых клещей и цифрового мультиметра. Кроме измерения тока они позволяют измерять напряжение, сопротивление, частоту, проверять диоды и прозвонку. Такие модели особенно популярны среди специалистов, которым приходится выполнять широкий спектр измерений на объекте без необходимости носить несколько приборов.
Гибкие токовые клещи (катушки Роговского)
Гибкий измерительный пояс (катушка Роговского) применяется в случаях, когда необходимо измерить ток на очень толстых шинах, в труднодоступных местах или при большом диаметре кабеля. Гибкая конструкция позволяет охватывать проводники практически любого сечения и формы. Такие клещи особенно эффективны при измерении токов в распределительных устройствах с плотной компоновкой и при работе с токами до нескольких тысяч ампер.
Токовые клещи-адаптеры
Это упрощённые модели без собственного дисплея. Они преобразуют измеряемый ток в выходной сигнал (напряжение или ток), который подаётся на вход обычного мультиметра или осциллографа. Адаптеры отличаются компактностью и низкой стоимостью. Они удобны, когда уже имеется качественный мультиметр и требуется расширить его возможности для измерения больших токов без разрыва цепи.
Специализированные модели
К этой группе относятся клещи с расширенными возможностями: модели с функцией Bluetooth для передачи данных на смартфон или планшет, высоковольтные исполнения, клещи для измерения токов утечки, а также приборы с повышенной устойчивостью к внешним магнитным полям. Некоторые модели позволяют измерять не только действующее значение тока, но и активную мощность, коэффициент мощности и другие параметры.
| Тип токовых клещей | Основные преимущества | Типичные области применения | Ограничения |
|---|---|---|---|
| Стандартные с жёстким зевом (AC/DC) | Высокая точность, удобство использования, широкий диапазон | Промышленная эксплуатация, обслуживание электродвигателей, распределительные щиты | Ограниченный диаметр охвата |
| Клещи-мультиметры | Универсальность, компактность | Выездные работы, комплексная диагностика | Несколько ниже точность по сравнению со специализированными моделями |
| Гибкие (Роговского) | Возможность охвата больших и нестандартных проводников | Толстые шины, плотная компоновка оборудования, токи до нескольких кА | Чувствительность к внешним полям, выше стоимость |
| Адаптеры | Низкая цена, малые габариты | Расширение возможностей имеющегося мультиметра | Требуется внешний измерительный прибор |
При выборе типа токовых клещей необходимо учитывать не только максимальный измеряемый ток, но и диаметр охвата, наличие функции True RMS, категорию безопасности (CAT III / CAT IV) и условия эксплуатации (температурный диапазон, степень защиты корпуса).
Практические рекомендации по использованию токовых клещей
Чтобы получить достоверные результаты измерений и продлить срок службы прибора, необходимо соблюдать ряд практических правил и рекомендаций.
Правильное позиционирование проводника в зеве клещей
- Проводник должен располагаться по возможности в центре зева, перпендикулярно плоскости губок. Отклонение от центра приводит к дополнительной погрешности.
- При измерении нескольких параллельных проводников (например, в трёхфазной системе) каждый проводник измеряется отдельно. Измерение «пучка» проводов даёт суммарный ток всех фаз.
- Не допускается попадание в зев посторонних металлических предметов или других проводников — это искажает результат.
Учёт формы сигнала и выбор режима измерения
- Для синусоидального тока промышленной частоты можно использовать как средневыпрямленное, так и истинное среднеквадратичное (True RMS) значение.
- При наличии гармоник, импульсных составляющих или несинусоидальной формы сигнала (частотные преобразователи, сварочное оборудование, ИБП) обязательно применять режим True RMS.
- Для измерения пусковых токов и кратковременных всплесков использовать режим Peak (максимальное значение).
Особенности работы с клещами на эффекте Холла
- Перед измерением постоянного тока необходимо выполнить процедуру обнуления (Zero) в отсутствие измеряемого тока.
- Следует избегать сильных внешних магнитных полей — они могут вызывать дополнительную погрешность.
- При длительных измерениях учитывать температурный дрейф датчика Холла и при необходимости выполнять повторное обнуление.
Общие правила эксплуатации
- Перед каждым использованием проверять состояние изоляции губок и корпуса прибора.
- Соблюдать указанную на приборе категорию безопасности (CAT) и максимальное рабочее напряжение.
- Не превышать допустимую перегрузку по току (обычно указывается в паспорте прибора).
- Хранить прибор в сухом месте, защищённом от механических повреждений. Регулярно проверять состояние элементов питания.
- Периодически проводить поверку или калибровку в аккредитованной лаборатории в соответствии с требованиями метрологического обеспечения.
Соблюдение этих рекомендаций позволяет получать стабильные и достоверные результаты измерений на протяжении всего срока службы прибора и минимизировать риск ошибок при диагностике оборудования.
Вопросы электробезопасности и метрологического обеспечения при измерениях тока
Работа с электрическими цепями всегда связана с определёнными рисками. Применение токовых клещей существенно снижает эти риски по сравнению с контактными методами измерения, однако полностью не исключает необходимость соблюдения правил безопасности.
Требования к безопасности при использовании токовых клещей
- Перед измерением убедиться, что изоляция губок и рукояток прибора не имеет повреждений.
- При работе в распределительных устройствах использовать средства индивидуальной защиты (диэлектрические перчатки, защитные очки, спецодежду) в соответствии с действующими правилами охраны труда.
- Выбирать прибор с соответствующей категорией безопасности (CAT III или CAT IV) в зависимости от уровня напряжения и мощности короткого замыкания на объекте.
- Не проводить измерения во влажных условиях или при наличии конденсата на приборе, если это не предусмотрено степенью защиты корпуса.
Метрологическое обеспечение измерений
Для получения достоверных результатов важно учитывать метрологические характеристики прибора: класс точности, диапазон рабочих температур, влияние внешних факторов. Согласно требованиям метрологии, средства измерений, используемые для контроля технологических параметров, должны проходить периодическую поверку в установленные сроки.
При выборе токовых клещей следует обращать внимание на:
- Заявленную основную приведённую погрешность (обычно 1–3 % в зависимости от модели и диапазона);
- Наличие сертификата об утверждении типа средства измерения (для приборов, применяемых в сфере государственного регулирования обеспечения единства измерений);
- Возможность выполнения калибровки и наличие соответствующей документации.
В условиях промышленной эксплуатации рекомендуется вести журнал учёта измерений с указанием даты, места, модели прибора и полученных значений. Это позволяет отслеживать тенденции изменения токовых нагрузок и своевременно выявлять отклонения в работе оборудования.
Соблюдение требований электробезопасности и метрологического контроля является обязательным условием качественной и безопасной работы с любыми средствами измерения тока, включая токовые клещи.
Заключение
Токовые клещи и цифровые мультиметры — это не конкурирующие, а взаимодополняющие инструменты. Каждый из них имеет свою область наиболее эффективного применения. Мультиметр незаменим при высокоточных измерениях малых токов, в лабораторных условиях и при выполнении комплексных измерений нескольких параметров. Токовые клещи дают решающее преимущество в промышленной эксплуатации, при работе с силовым оборудованием, в условиях действующего производства и при необходимости обеспечения максимальной безопасности персонала.
Выбор между двумя типами приборов должен основываться на конкретных задачах: величине измеряемых токов, необходимости разрыва цепи, условиях окружающей среды, требованиях к точности и безопасности. Современные токовые клещи с датчиками Холла, функцией True RMS и гибкими измерительными поясами позволяют решать широкий круг задач, которые ранее были труднодоступны или требовали значительных затрат времени и ресурсов.
Грамотное использование токовых клещей позволяет специалистам служб КИПиА и электрикам существенно повысить эффективность диагностики и технического обслуживания электрооборудования, сократить время простоев и обеспечить высокий уровень безопасности работ.
Если в вашей повседневной работе регулярно возникает необходимость измерять токи без разрыва цепи, с высокой степенью безопасности и в широком диапазоне значений, стоит рассмотреть возможность купить токовые клещи. Правильно подобранный прибор позволит существенно повысить эффективность и безопасность измерений. Ознакомиться с актуальным ассортиментом и узнать цену на подходящую модель можно в нашем магазине.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
