Оглавление
- Введение: зачем сегодня нужны точные измерения тока в условиях искажённых сигналов
- Что такое среднеквадратичное значение и почему именно оно важно для переменного тока
- Как работают обычные токовые клещи и где они ошибаются
- Когда синусоида превращается в сложный сигнал: гармоники, импульсы, частотные преобразователи, сварка, ИБП, LED-драйверы
- Коэффициент амплитуды и его влияние на точность измерений
- Принципы построения True RMS в современных токовых клещах
- Технические преимущества и характеристики приборов с True RMS
- Практические примеры измерений и типичные ошибки при использовании обычных клещей
- Нормативные требования к качеству электроэнергии и измерениям
- Как правильно выбрать и эксплуатировать токовые клещи с функцией истинного среднеквадратичного значения
- Заключение
Введение: зачем сегодня нужны точные измерения тока в условиях искажённых сигналов
В современной промышленности и на объектах КИПиА всё чаще приходится сталкиваться с измерением переменного тока в условиях, далёких от идеальной синусоиды. Частотные преобразователи, импульсные источники питания, сварочные инверторы и источники бесперебойного питания создают сложные формы сигнала, содержащие гармоники и импульсные составляющие. В таких условиях обычные токовые клещи, работающие по принципу среднего значения, могут давать существенные погрешности — до нескольких десятков процентов. Это приводит к неправильной диагностике оборудования, ошибкам в расчёте потребляемой мощности и даже к нарушениям требований безопасности.
Токовые клещи с функцией True RMS (истинного среднеквадратичного значения) позволяют получать достоверные результаты независимо от формы кривой тока. Они особенно востребованы при обслуживании и ремонте систем автоматизации, электроприводов, систем электроснабжения промышленных предприятий. Использование таких приборов помогает своевременно выявлять перегрузки, оценивать качество электроэнергии и обеспечивать надёжную работу технологического оборудования.
Профессиональные модели токовых клещей с детектором истинных среднеквадратичных значений, оснащённые современными датчиками, обеспечивают высокую точность даже при значительных искажениях сигнала. Это делает их незаменимым инструментом для специалистов, работающих с контрольно-измерительными приборами и системами автоматики.

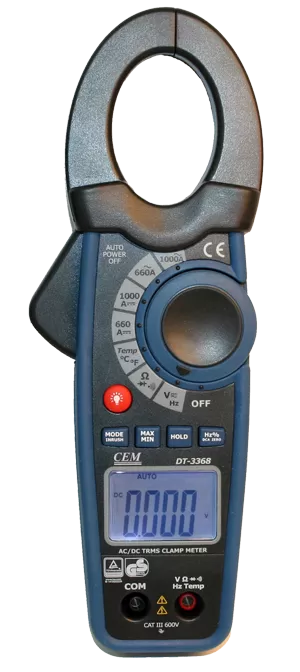

Закажите CEM DT-3368 токовые клещи с True RMS и получайте правильные результаты даже при нелинейных нагрузках.
Что такое среднеквадратичное значение и почему именно оно важно для переменного тока
Среднеквадратичное значение (RMS — Root Mean Square) — это эффективное значение переменного тока или напряжения, которое определяет эквивалентный тепловой эффект по сравнению с постоянным током. Именно по RMS-значению рассчитывается мощность, выделяемая на активном сопротивлении, и оценивается нагрев проводников и обмоток.
Математическое определение среднеквадратичного значения тока выражается интегралом:
Для идеальной синусоидальной формы тока формула упрощается:
где \(I_m\) — амплитудное значение тока.
Важность RMS-значения обусловлена тем, что именно оно определяет реальное тепловое воздействие тока на проводники, контакты и элементы оборудования. При измерении мощности или расчёте сечения кабелей используются именно среднеквадратичные значения. В системах КИПиА и автоматизации это особенно критично при оценке нагрузки на трансформаторы, двигатели и защитные аппараты.
В отличие от среднего или пикового значения, RMS учитывает всю форму кривой тока за период. Это делает его универсальным показателем для любых форм сигналов — от чистой синусоиды до сильно искажённых кривых с высоким содержанием гармоник.
Как работают обычные токовые клещи и где они ошибаются
Большинство недорогих токовых клещей относятся к классу average-responding (реагирующих на среднее значение). Они измеряют среднее по модулю значение тока за полупериод и затем умножают его на коэффициент 1,11, который справедлив только для идеальной синусоиды. В результате прибор показывает значение, которое совпадает с истинным RMS только при синусоидальной форме сигнала.
Принцип работы таких клещей основан на трансформаторе тока или датчике Холла, но последующая обработка сигнала не учитывает форму кривой. Когда ток содержит гармоники или имеет импульсный характер, коэффициент формы сигнала отклоняется от 1,11, и показания прибора становятся неточными.
Типичные ситуации, в которых обычные клещи дают ошибку:
- Наличие высших гармоник в сети (3-я, 5-я, 7-я и выше);
- Импульсные нагрузки от сварочных аппаратов и частотных преобразователей;
- Несинусоидальный ток на выходе источников бесперебойного питания;
- Работа с нелинейными потребителями (импульсные блоки питания, LED-драйверы).
В результате погрешность может достигать 20–40 % и более в зависимости от степени искажения. Это особенно опасно при диагностике перегрузок и выборе защитных устройств.
Когда синусоида превращается в сложный сигнал: гармоники, импульсы, частотные преобразователи, сварка, ИБП, LED-драйверы
В промышленных условиях чистая синусоида тока встречается всё реже. Современное силовое оборудование активно использует полупроводниковые преобразователи, которые искажают форму кривой. Рассмотрим основные источники искажений.
Частотные преобразователи (ЧП) и регулируемые приводы
Частотные преобразователи формируют на выходе широтно-импульсную модуляцию (ШИМ). Ток двигателя в этом случае содержит значительное количество гармоник. Обычные клещи в такой цепи могут показывать заниженное или завышенное значение, что приводит к неправильной оценке нагрузки двигателя и перегреву.
Сварочные аппараты инверторного типа
Сварочные инверторы работают на высоких частотах и создают импульсный ток с высокой амплитудой и короткой длительностью. Коэффициент амплитуды в таких режимах часто превышает 3–4. Среднеарифметические клещи здесь практически бесполезны.
Источники бесперебойного питания (ИБП) и стабилизаторы
Многие ИБП при работе от батареи или в режиме байпаса выдают напряжение и ток с высоким содержанием гармоник. Измерение тока нагрузки обычными клещами может привести к ошибкам при расчёте времени автономной работы и выборе мощности ИБП.
Импульсные блоки питания и LED-драйверы
Современные электронные устройства потребляют ток короткими импульсами. Это создаёт высокий пик-фактор и богатый спектр гармоник. В офисных и производственных сетях с большим количеством такой нагрузки измерения тока без True RMS становятся недостоверными.
Во всех перечисленных случаях токовые клещи с функцией True RMS позволяют получить объективную картину и принять правильные технические решения.
Коэффициент амплитуды (crest factor) и его влияние на точность измерений
Коэффициент амплитуды (crest factor, CF) — это отношение пикового значения тока к его среднеквадратичному значению:
Для идеальной синусоиды crest factor равен \(\sqrt{2} \approx 1{,}414\). При искажении формы сигнала этот коэффициент возрастает.
Обычные average-responding клещи откалиброваны именно под crest factor 1,414. При увеличении CF их погрешность резко растёт. Ниже приведена ориентировочная зависимость погрешности от коэффициента амплитуды:
| Форма сигнала | Crest factor (CF) | Примерная погрешность обычных клещей, % | Необходимость True RMS |
|---|---|---|---|
| Идеальная синусоида | 1,41 | 0–2 | Не обязательна |
| Слабые искажения (гармоники до 10 %) | 1,6–1,8 | 5–10 | Рекомендуется |
| Частотный преобразователь (типичная нагрузка) | 2,0–2,5 | 15–25 | Обязательна |
| Сварочный инвертор / импульсная нагрузка | 3,0–5,0 | 30–50 и более | Критически важна |
Как видно из таблицы, уже при crest factor выше 2 погрешность обычных клещей становится неприемлемой для точной диагностики. Профессиональные токовые клещи с True RMS сохраняют заявленную точность до значений CF 3 и выше.
Принципы построения True RMS в современных токовых клещах
Существует несколько технических подходов к реализации функции истинного среднеквадратичного значения в токовых клещах. Каждый из них имеет свои особенности точности, быстродействия и стоимости.
Тепловой метод
Классический и наиболее точный способ. Измеряемый ток пропускается через нагревательный элемент (резистор), температура которого пропорциональна квадрату тока. Датчик температуры (термопара или термистор) регистрирует нагрев, а схема преобразует его в выходной сигнал, соответствующий RMS-значению. Метод обеспечивает высокую точность для любых форм сигналов, но обладает инерционностью и ограниченной полосой частот.
Цифровая выборка (digital sampling)
Современный подход, используемый в большинстве профессиональных цифровых клещей. Сигнал с датчика тока (часто на основе эффекта Холла) оцифровывается с высокой частотой дискретизации (десятки–сотни кГц). Процессор вычисляет среднеквадратичное значение по формуле RMS в реальном времени. Этот метод позволяет измерять сигналы с высоким содержанием гармоник и crest factor до 5 и более.
Аналоговый true-RMS преобразователь
В некоторых моделях применяется специализированная микросхема (например, AD536, AD637 или аналоги), которая выполняет аналоговое возведение в квадрат, интегрирование и извлечение корня. Такой подход сочетает высокую точность с относительно простой схемотехникой и часто используется в клещах-адаптерах.
Обработка сигнала от датчиков Холла
Многие современные токовые клещи используют датчики Холла, которые способны измерять как переменный, так и постоянный ток. Выходной сигнал датчика пропорционален мгновенному значению тока. Для получения истинного RMS этот сигнал дополнительно обрабатывается детектором истинных среднеквадратичных значений. Именно такой подход реализован, например, в профессиональных моделях токовых клещей-адаптеров с расширенным частотным диапазоном.
В конструкции одной из таких моделей стандартная схема была дополнена детектором истинных среднеквадратичных значений. Это позволило добиться основной приведённой погрешности не более 1,0 % и полосы частот 20–20 000 Гц, что обеспечивает точное измерение сильно искажённых сигналов.
Технические преимущества и характеристики приборов с True RMS
Токовые клещи с поддержкой True RMS существенно превосходят обычные модели по ряду ключевых параметров. Рассмотрим основные преимущества.
Высокая точность при искажённых сигналах
Основная приведённая погрешность в профессиональных моделях с True RMS обычно составляет 1,0–1,5 % в широком диапазоне частот. Это достигается благодаря корректной обработке сигнала независимо от его формы.
Расширенная полоса частот
Качественные приборы с True RMS обеспечивают точные измерения в полосе частот от 20 Гц до 20 кГц и выше. Это позволяет уверенно работать с гармониками до 20–30-й и выше, что характерно для современных частотных преобразователей и импульсных нагрузок.
| Параметр | Обычные клещи (average) | Клещи с True RMS (пример профессиональной модели) |
|---|---|---|
| Основная погрешность | 2–3 % (только для синусоиды) | 1,0 % и лучше |
| Полоса частот (точность ±2 %) | 40–400 Гц | 20–20 000 Гц |
| Максимальный crest factor | До 2 (с ростом погрешности) | 3 и выше (с сохранением точности) |
| Измерение несинусоидального тока | Существенная ошибка | Высокая точность |
| Работа с частотными преобразователями | Не рекомендуется | Рекомендуется |
Благодаря этим характеристикам профессиональные токовые клещи с функцией True RMS становятся основным инструментом для точной диагностики в условиях реальной промышленной эксплуатации.
Практические примеры измерений и типичные ошибки при использовании обычных клещей
На практике разница между обычными токовыми клещами и приборами с функцией True RMS проявляется особенно ярко при работе с современным промышленным оборудованием. Рассмотрим несколько типичных ситуаций, с которыми регулярно сталкиваются специалисты служб КИПиА.
Пример 1. Измерение тока асинхронного двигателя, питаемого от частотного преобразователя
На объекте химического производства установлен насосный агрегат мощностью 75 кВт с частотным преобразователем. При номинальной нагрузке двигатель потребляет около 135 А. Специалист выполнил измерения двумя типами клещей:
- Обычные клещи (average-responding) показали 112 А;
- Клещи с True RMS показали 134 А.
Разница составила более 16 %. Причина — высокий уровень 5-й и 7-й гармоник, создаваемых ШИМ-преобразователем. Обычные клещи занижали значение, что могло привести к недооценке тепловой нагрузки на двигатель и кабельную линию. В результате была бы выбрана недостаточная защита, а двигатель работал бы в перегруженном режиме.
Пример 2. Диагностика сварочного поста на монтажной площадке
При проверке тока инверторного сварочного аппарата обычные клещи показывали стабильные 180 А, хотя по паспорту аппарат работал на 250 А. При использовании прибора с True RMS значение составило 248 А. Высокий crest factor (около 3,8) из-за импульсного характера тока привёл к серьёзной погрешности. Это могло вызвать неправильный выбор сечения кабеля и защитных аппаратов, создав риск возгорания.
Пример 3. Измерение тока нагрузки источника бесперебойного питания
При проведении пусконаладочных работ на объекте энергетики обычные клещи показывали ток 48 А при подключённой нагрузке. Прибор с True RMS зафиксировал 61 А. Ошибка в 21 % возникла из-за несинусоидальной формы тока, характерной для многих ИБП. Такие расхождения критичны при расчёте времени автономной работы и выборе мощности оборудования.
Типичные ошибки при использовании обычных клещей и их последствия:
- Занижение тока на 15–40 % → недооценка нагрузки, перегрев оборудования, преждевременный выход из строя;
- Неправильный выбор сечения кабелей и защитных аппаратов → нарушение требований пожарной безопасности;
- Ошибки при энергоаудите и расчёте технико-экономических показателей → финансовые потери;
- Недостоверные данные при наладке систем автоматизации → сбои в работе технологических процессов.
Нормативные требования к качеству электроэнергии и измерениям
В Российской Федерации качество электрической энергии регламентируется ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения». Данный стандарт устанавливает предельно допустимые значения коэффициента искажения синусоидальности кривой тока и напряжения, а также уровни отдельных гармонических составляющих.
Согласно ГОСТ 32144-2013, суммарный коэффициент гармонических искажений (THD) для напряжения в сетях 0,4 кВ не должен превышать 8 % в течение 95 % времени недели. Для отдельных гармоник (например, 5-й, 7-й, 11-й) установлены жёсткие пределы. Для точного определения этих показателей необходимы измерения именно среднеквадратичных значений тока и напряжения с учётом всего спектра гармоник.
Приборы без функции True RMS не способны корректно оценивать реальное содержание гармоник и crest factor. В результате данные энергоаудита или проверки соответствия требованиям ГОСТ 32144-2013 могут оказаться недостоверными. Специалисты КИПиА, выполняющие измерения на промышленных объектах, обязаны использовать средства измерений, обеспечивающие истинное среднеквадратичное значение, особенно при работе с частотными преобразователями, мощными нелинейными нагрузками и системами бесперебойного питания.
Дополнительные требования к средствам измерений содержатся в ГОСТ IEC 61010-1 и ГОСТ IEC 61010-2-032, которые определяют безопасность и конструктивные особенности ручных токовых клещей, включая необходимость корректной работы в условиях искажённых сигналов.
Как правильно выбрать и эксплуатировать токовые клещи с функцией истинного среднеквадратичного значения
При выборе токовых клещей с поддержкой True RMS следует руководствоваться рядом ключевых технических характеристик. Ниже приведены основные критерии, которые помогают подобрать прибор, соответствующий задачам КИПиА.
| Критерий выбора | Рекомендуемые значения | Почему это важно |
|---|---|---|
| Подтверждённая функция True RMS | Наличие в технических характеристиках и описании | Гарантирует корректную работу с искажёнными сигналами |
| Полоса пропускания частот | Не менее 10–20 кГц (лучше до 20 кГц и выше) | Позволяет измерять гармоники до 20–30-й и выше |
| Максимальный crest factor | 3 и выше с сохранением заявленной точности | Обеспечивает точность при импульсных и сильно искажённых токах |
| Основная погрешность | Не более 1,5 % (лучше 1,0 %) | Высокая точность для ответственных измерений |
| Категория безопасности (CAT) | CAT III 600 В или CAT IV 600 В | Безопасная работа на промышленных объектах |
| Диапазон измеряемых токов | Соответствует реальным нагрузкам (с запасом 1,5–2 раза) | Универсальность применения |
| Дополнительные функции | Измерение постоянного тока, гибкий датчик (Rogowski), Bluetooth | Расширение возможностей диагностики |
Практические рекомендации по эксплуатации
- Всегда проверяйте в паспорте или инструкции наличие функции True RMS и значение crest factor, при котором сохраняется точность.
- При измерениях на частотных преобразователях и сварочном оборудовании используйте клещи с полосой частот не менее 10 кГц.
- Соблюдайте правила безопасности: не превышайте категорию CAT прибора и не работайте на открытых токоведущих частях без соответствующих средств защиты.
- Регулярно проводите поверку или калибровку средства измерения в соответствии с требованиями эксплуатационной документации.
- При длительных измерениях учитывайте тепловой режим прибора и возможный нагрев губок клещей.
При выборе профессиональных моделей токовых клещей, оснащённых детектором истинных среднеквадратичных значений и обеспечивающих полосу пропускания до 20 кГц, специалист получает инструмент, который надёжно работает в самых сложных условиях промышленной эксплуатации.
Заключение
Токовые клещи с функцией True RMS стали необходимым инструментом в арсенале специалистов по контрольно-измерительным приборам и автоматике. В условиях повсеместного применения силовой электроники, частотных преобразователей и нелинейных нагрузок измерение среднего значения тока с последующим пересчётом по коэффициенту 1,11 приводит к неприемлемым погрешностям. Это может повлечь за собой неправильную диагностику, ошибки в выборе оборудования, нарушения требований ГОСТ 32144-2013 и снижение надёжности технологических процессов.
Приборы с истинным среднеквадратичным значением обеспечивают достоверные результаты независимо от формы кривой тока, позволяют корректно оценивать crest factor, содержание гармоник и реальную тепловую нагрузку. Их применение особенно важно при работе с регулируемыми приводами, сварочным оборудованием, источниками бесперебойного питания и другими устройствами, искажающими форму сигнала.
Выбор и правильная эксплуатация токовых клещей с поддержкой True RMS напрямую влияют на качество технического обслуживания, безопасность работ и экономическую эффективность предприятия. Современные профессиональные модели, обладающие высокой точностью, широкой полосой частот и способностью работать с высоким коэффициентом амплитуды, позволяют специалистам КИПиА эффективно решать задачи диагностики и наладки в реальных производственных условиях.
Если в вашей работе важно получать точные и достоверные данные даже при сложных, искажённых формах сигналов, вы можете купить токовые клещи с функцией True RMS по выгодной цене в специализированном магазине контрольно-измерительных приборов. Это надёжная инвестиция в качество измерений, безопасность персонала и безаварийную работу оборудования.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
