Цифровые и аналоговые токовые клещи: конструкция и области применения

Оглавление

• 1. Из истории развития токовых клещей
• 2. Принципы работы аналоговых (стрелочных) токовых клещей
• 3. Принципы работы цифровых токовых клещей
• 4. Конструкция токовых клещей
• 5. Классификация и типы токовых клещей
• 6. Основные технические характеристики и параметры
• 7. Области применения цифровых и аналоговых токовых клещей
• 8. Сравнительный анализ аналоговых и цифровых моделей
• 9. Нормативные документы и метрологические требования
• 10. Рекомендации по выбору, эксплуатации, техническому обслуживанию и безопасности
• 11. Заключение

Введение

Токовые клещи — один из самых удобных и безопасных контрольно-измерительных приборов, позволяющий измерять силу электрического тока без разрыва цепи. В практике КИПиА широко применяются как аналоговые (стрелочные) токовые клещи, так и цифровые токовые клещи. Каждый тип имеет свои конструктивные особенности, принципы действия и оптимальные сферы использования.

В статье подробно рассмотрены устройство, принципы работы, классификация, технические характеристики и практическое применение токовых клещей различных типов.

1. Из истории развития токовых клещей

Измерение электрического тока без разрыва цепи стало возможным благодаря развитию электромагнитной теории. Первые прототипы токовых клещей появились в начале XX века на основе принципа трансформатора тока. В 1930-х годах были разработаны стрелочные модели, которые позволяли измерять переменный ток путём замыкания магнитопровода вокруг проводника.

В середине XX века с развитием полупроводниковой техники появились приборы на основе эффекта Холла, что дало возможность измерять как переменный, так и постоянный ток. В 1970–1980-х годах в справочниках по КИПиА уже описывались первые промышленные образцы клещей для диагностики электроустановок.

Современные цифровые токовые клещи оснащены микроконтроллерами, ЖК-дисплеями и интерфейсами для передачи данных. Аналоговые токовые клещи (стрелочные) продолжают использоваться благодаря своей механической простоте и независимости от источников питания. Развитие типов токовых клещей привело к появлению специализированных моделей для токов до 5000 А и высоковольтных исполнений до 10 кВ.

2. Принципы работы аналоговых (стрелочных) токовых клещей

Аналоговые токовые клещи (стрелочные) работают по принципу трансформатора тока. Первичной обмоткой служит измеряемый проводник (один виток), вторичной — катушка, размещённая в магнитопроводе клещей.

Основное уравнение трансформатора тока имеет вид:

\[ I_2 = \frac{N_1}{N_2} I_1 \]

где:

• I₁ — измеряемый ток в первичной цепи;
• I₂ — ток во вторичной обмотке;
• N₁ — число витков первичной обмотки (обычно 1);
• N₂ — число витков вторичной обмотки (обычно 1000 и более).

Для токовых клещей стрелочных коэффициент трансформации обозначается как 1000:1. Выходной ток I₂ преобразуется в напряжение, которое отклоняет стрелку индикатора. Дополнительная погрешность возникает из-за остаточного магнитного потока и нелинейности магнитопровода. Погрешность нормируется в соответствии с классом точности прибора (0,5; 1,0; 1,5; 2,5; 3,0).

3. Принципы работы цифровых токовых клещей

Цифровые токовые клещи используют эффект Холла для измерения как переменного, так и постоянного тока. Принцип основан на возникновении поперечного напряжения Холла в полупроводниковом кристалле, помещённом в магнитное поле проводника.

Напряжение Холла определяется формулой:

\[ V_H = \frac{I \cdot B \cdot t}{q \cdot n \cdot d} \]

где:

• I — ток возбуждения датчика;
• B — магнитная индукция, создаваемая измеряемым током;
• t — толщина пластины;
• q — заряд носителей;
• n — концентрация носителей;
• d — ширина пластины.

Сигнал с датчика Холла усиливается, оцифровывается микроконтроллером и выводится на дисплей в виде действующего (RMS) значения. Современные токовые клещи цифровые оснащены детекторами True RMS, что позволяет точно измерять несинусоидальные токи с высоким содержанием гармоник.

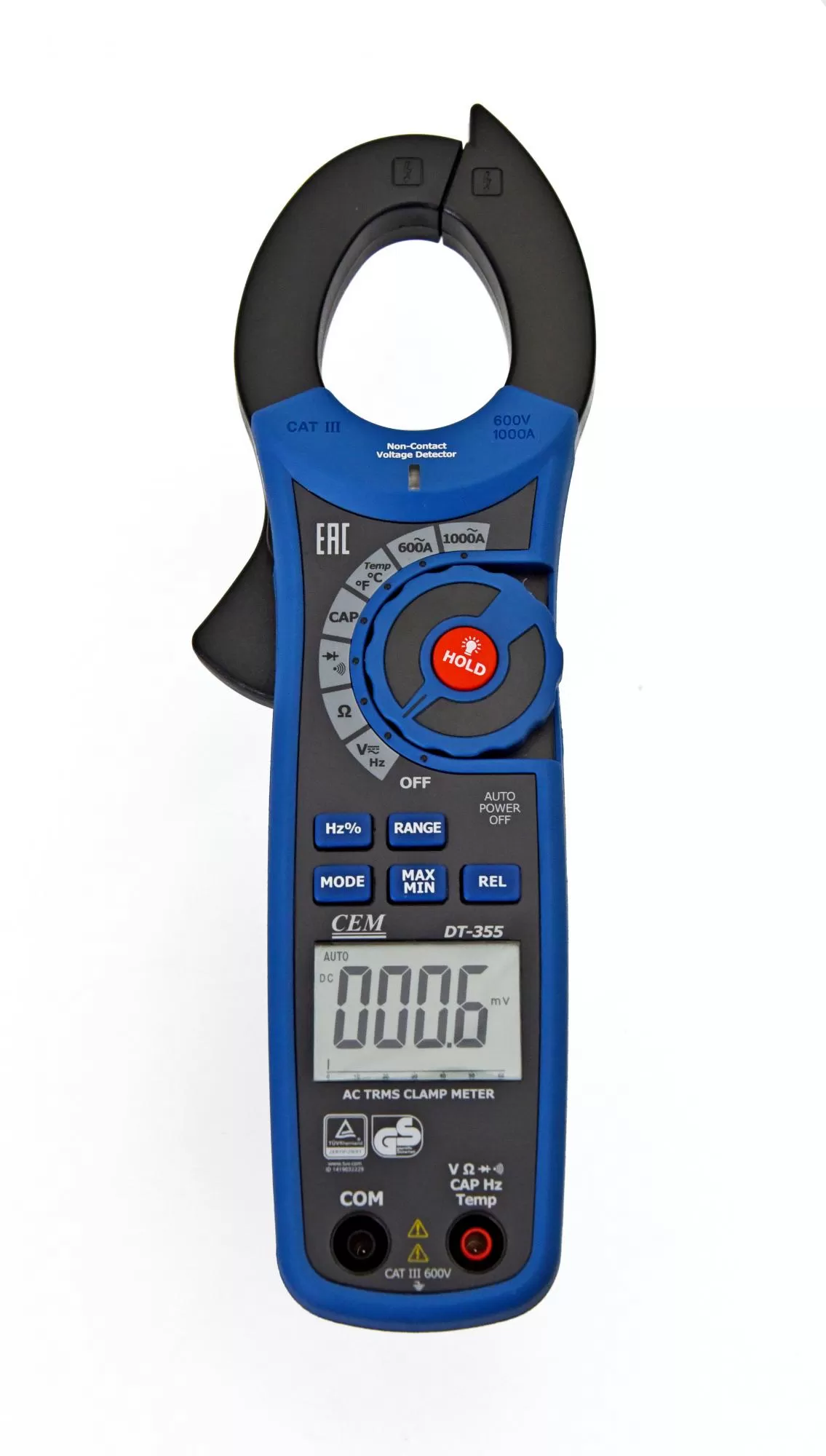

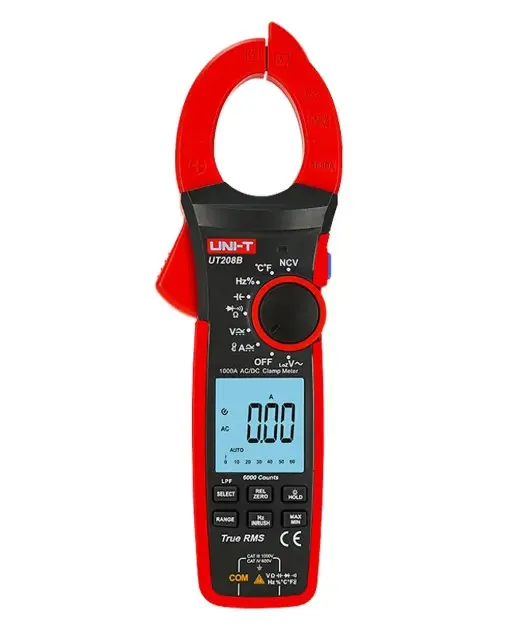

4. Конструкция токовых клещей

Конструкция цифровых и аналоговых токовых клещей включает следующие основные элементы:

• Магнитопровод (губки) — выполняется из ферромагнитного материала с высокой магнитной проницаемостью. Губки разъёмные для охвата проводника.
• Катушка (вторичная обмотка) — в аналоговых моделях; датчик Холла — в цифровых.
• Отсчетное устройство — стрелочный индикатор (в аналоговых) или жидкокристаллический/светодиодный дисплей (в цифровых).
• Корпус — ударопрочный пластик с изолирующими рукоятками.
• Дополнительные элементы — переключатели диапазонов, кнопки обнуления, источники питания (батареи типа «Крона» или внешнее).

В токовых клещах цифровых добавляются микроконтроллер, АЦП, энергонезависимая память для калибровочных коэффициентов и интерфейсы.

5. Классификация и типы токовых клещей

Типы токовых клещей подразделяются по следующим признакам:

1. По принципу действия:
   • Аналоговые токовые клещи (стрелочные, трансформаторные);
   • Цифровые токовые клещи (на эффекте Холла).
2. По функциональности:
   • Клещи-адаптеры (выходной сигнал 0–1 В или 4–20 мА);
   • Клещи-мультиметры (измерение тока, напряжения, сопротивления);
   • Клещи для больших токов (до 5000 А);
   • Высоковольтные клещи (до 10 кВ).
3. По измеряемому току:
   • Только переменный;
   • Постоянный и переменный.

Токовые клещи цифровые часто оснащаются функциями True RMS, памятью max/min, Bluetooth.

6. Основные технические характеристики и параметры

Таблица 1. Сравнение основных характеристик типов токовых клещей (примерные значения для типовых моделей).

7. Области применения цифровых и аналоговых токовых клещей

Цифровые токовые клещи и аналоговые токовые клещи применяются в следующих сферах:

• Электроэнергетика: диагностика линий электропередач, трансформаторных подстанций, измерение токов нагрузки.
• Промышленная автоматика: наладка систем КИПиА, проверка исполнительных механизмов, частотных преобразователей.
• Ремонт и обслуживание: поиск неисправностей в электродвигателях, кабельных линиях, щитах управления.
• Лабораторные исследования: снятие вольт-амперных характеристик, анализ гармоник.
• Высоковольтные установки: измерение токов до 10 кВ без отключения оборудования.

Токовые клещи цифровые особенно эффективны в условиях с несинусоидальными токами. Токовые клещи стрелочные предпочтительны в полевых условиях без доступа к питанию.

8. Сравнительный анализ аналоговых и цифровых моделей

Вывод: Выбор между аналоговыми и цифровыми токовыми клещами определяется конкретными задачами. Для оперативной диагностики и высокой точности предпочтительнее цифровые модели; для простых измерений в условиях отсутствия питания — стрелочные.

9. Нормативные документы и метрологические требования

Измерения с помощью токовых клещей должны соответствовать:

• ГОСТ Р 8.596-2002 «Метрологические характеристики средств измерений»;
• ГОСТ 22261-94 «Средства измерений электрических величин. Общие технические условия»;
• Правила устройства электроустановок (ПУЭ, 7-е издание);
• Требованиям к поверке по МИ 2273-87.

Класс точности приборов нормируется по приведённой погрешности. Периодическая поверка обязательна не реже одного раза в год.

10. Рекомендации по выбору, эксплуатации, техническому обслуживанию и безопасности

Выбор прибора

Определить требуемый диапазон тока и тип тока. Учитывать диаметр проводника и условия эксплуатации. Для цифровых токовых клещей выбирать модели с True RMS.

Эксплуатация

Обеспечить плотное смыкание губок. Избегать механических повреждений магнитопровода. Проводить измерения только в сухих перчатках при работе с высоким напряжением.

Техническое обслуживание

Регулярно проверять состояние губок и контактов. Производить калибровку в аккредитованных лабораториях. Заменять элементы питания при снижении яркости дисплея.

Безопасность

Соблюдать требования ГОСТ 12.2.007.0-75. Не превышать предельное напряжение для высоковольтных моделей. Использовать средства индивидуальной защиты.

11. Заключение

Цифровые и аналоговые токовые клещи являются универсальными инструментами для специалистов по КИПиА. Цифровые токовые клещи обеспечивают современный уровень точности и функциональности, в то время как токовые клещи стрелочные сохраняют свою актуальность благодаря простоте и надёжности. Правильный выбор типов токовых клещей, соблюдение нормативных требований и рекомендаций по эксплуатации позволяют значительно повысить эффективность диагностики и обслуживания электрооборудования.

Знание конструкции, принципов действия и областей применения токовых клещей цифровых и аналоговых моделей является обязательным для инженеров, слесарей и прибористов, работающих в сфере промышленной автоматики.

Большой выбор цифровых токовых клещей различных типов и характеристик представлен в каталоге нашего сайта.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
