Как вести протокол измерений толщиномером

Оглавление

• 1. Введение
• 2. Что такое протокол измерений толщиномером и зачем он нужен
• 3. Нормативные требования к оформлению протоколов
• 4. Основные разделы протокола и лабораторного журнала
• 5. Примеры заполнения протокола измерений
• 6. Особенности документирования для разных типов толщиномеров
• 7. Оформление отчета измерений и акта проверки
• 8. Хранение, архивирование и передача результатов
• 9. Типичные ошибки при ведении протоколов и способы их предотвращения
• 10. Заключение

1. Введение

В современном производстве и эксплуатации оборудования контроль толщины материалов и покрытий является ключевым элементом обеспечения безопасности и качества. Ультразвуковая толщинометрия, магнитные и вихретоковые методы позволяют проводить неразрушающий контроль без повреждения объекта. Однако сами измерения теряют ценность, если результаты не задокументированы должным образом.

Правильно оформленный протокол измерений толщиномером, отчет измерений или лабораторный журнал служит не только доказательством проведенного контроля, но и основой для принятия технических решений, расчета остаточного ресурса и подтверждения соответствия нормативным требованиям. Грамотное документирование минимизирует риски споров при приемке продукции, помогает при сертификации и страховых случаях.

В настоящей статье подробно рассмотрены правила ведения протокола толщиномера, особенности оформления акта проверки и лабораторного журнала, а также практические рекомендации, основанные на требованиях действующих стандартов.

2. Что такое протокол измерений толщиномером и зачем он нужен

Протокол измерений толщиномером — это официальный документ, фиксирующий условия, методику и результаты контроля толщины. Он входит в систему качества предприятия и используется в рамках производственного контроля, входного/выходного контроля, периодического осмотра оборудования.

Основные цели ведения протокола:

• Фиксация объективных данных для анализа динамики износа;
• Обеспечение traceability (прослеживаемости) результатов;
• Подтверждение соответствия требованиям технических регламентов;
• Возможность повторного анализа или судебной экспертизы;
• Формирование базы данных для статистической обработки.

Без надлежащего документирования результатов измерения считаются недействительными при проведении аудитов или расследовании инцидентов.

3. Нормативные требования к оформлению протоколов

Требования к содержанию и форме протоколов установлены в следующих нормативных документах:

• ГОСТ EN 14127-2015 «Контроль неразрушающий. Ультразвуковая толщинометрия» — определяет обязательные сведения, которые должны содержаться в отчете по результатам ультразвукового контроля толщины;
• ГОСТ 8.502-84 «Государственная система обеспечения единства измерений. Толщиномеры покрытий. Методы и средства поверки» — устанавливает правила документирования результатов поверки и калибровки;
• ГОСТ Р ИСО 9001-2015 (в части управления записями);
• ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» (требования к контролю толщины стенок);
• РД 34.17.302-97 и другие отраслевые руководящие документы.

Согласно ГОСТ EN 14127-2015, протокол должен содержать:

• идентификацию объекта контроля;
• дату и время измерений;
• данные об используемом средстве измерения;
• условия окружающей среды;
• методику контроля;
• полученные результаты с указанием точек измерений;
• выводы и подписи ответственных лиц.

4. Основные разделы протокола и лабораторного журнала

Стандартный протокол измерений толщиномером включает следующие разделы:

1. Шапка документа
   • Наименование организации;
   • Наименование объекта контроля;
   • Номер протокола и дата;
   • Вид контроля (ультразвуковой, магнитный и т.д.).
2. Общие сведения
   • Материал основания;
   • Тип покрытия (при контроле покрытий);
   • Температура окружающей среды и объекта;
   • Влажность;
   • Скорость звука (для ультразвуковых приборов).
3. Средства измерений
   • Тип толщиномера;
   • Заводской номер;
   • Дата последней поверки/калибровки.
4. Методика контроля
   • Ссылка на стандарт или ТУ;
   • Точки и схема измерений (с приложением эскиза).
5. Результаты измерений (таблица).
6. Выводы и заключение
   • Соответствие/несоответствие нормам;
   • Рекомендации.

Лабораторный журнал отличается от разового протокола тем, что ведется непрерывно. В нем фиксируются все измерения за период с указанием исполнителя.

5. Примеры заполнения протокола измерений

Таблица 1. Пример протокола ультразвуковой толщинометрии

Формула расчета толщины при ультразвуковом методе:

\[ t = \frac{v \cdot \tau}{2} \]

где \( t \) — толщина, мм; \( v \) — скорость распространения ультразвука, м/с; \( \tau \) — время распространения импульса, с.

Таблица 2. Пример записи в лабораторном журнале

6. Особенности документирования для разных типов толщиномеров

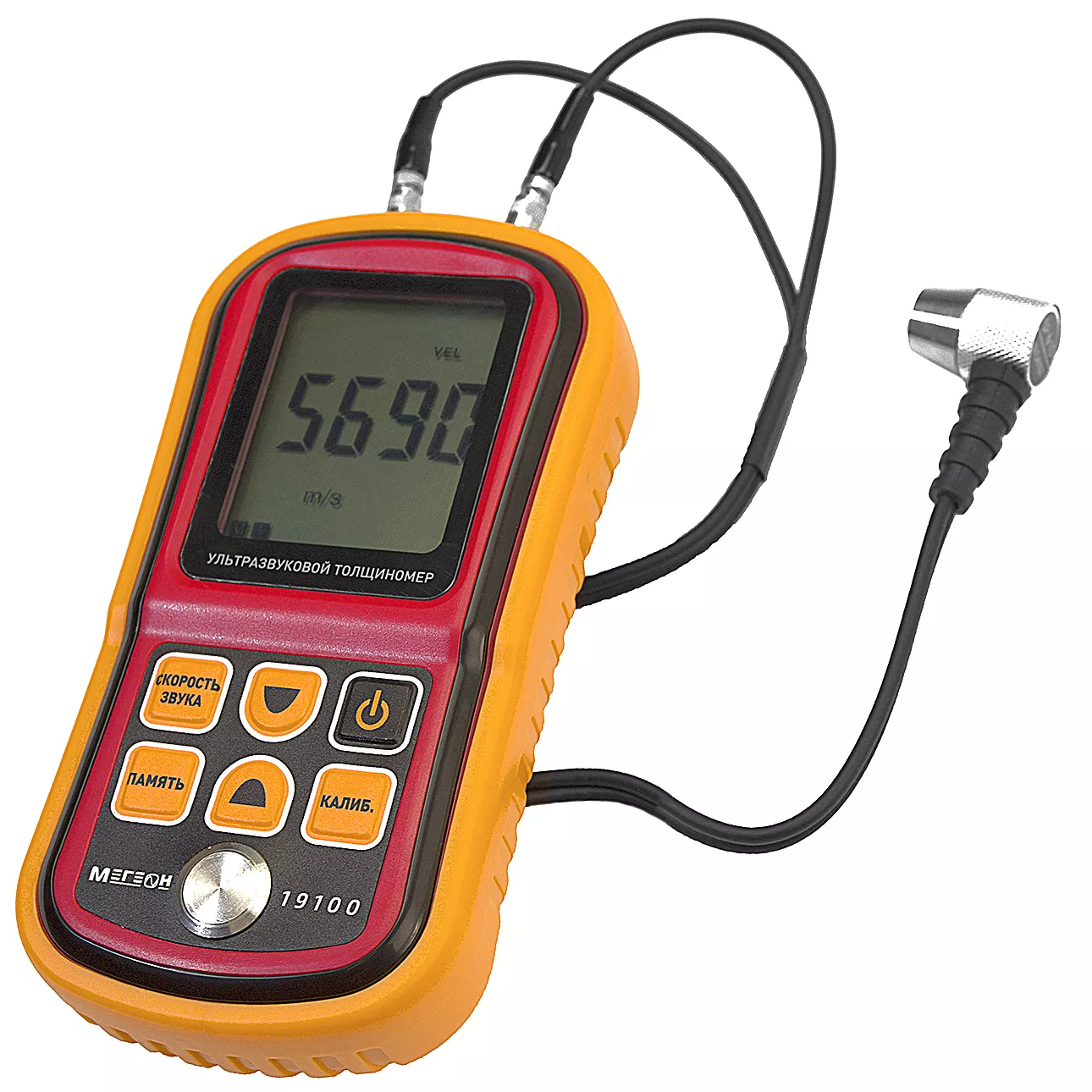

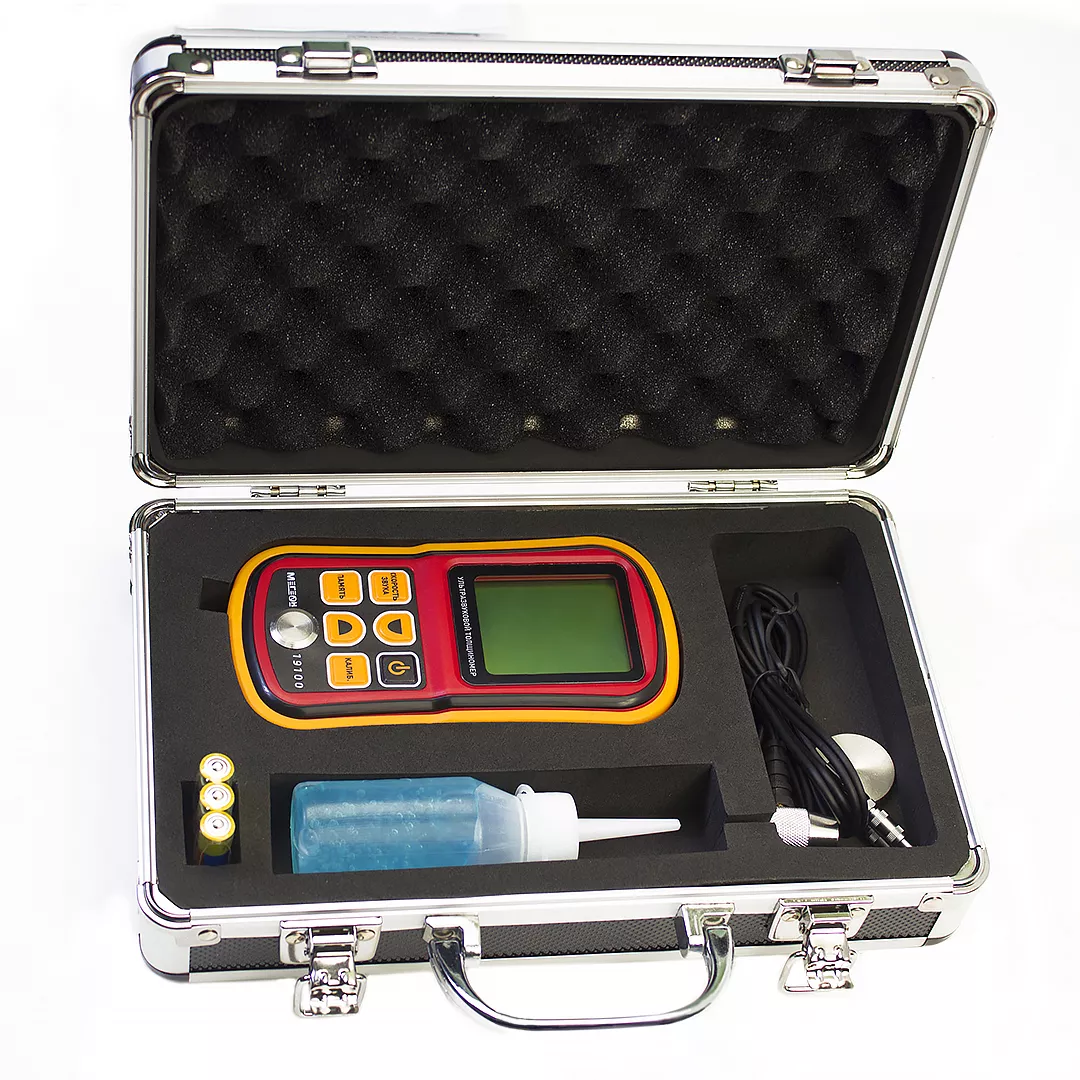

Ультразвуковые толщиномеры
Обязательно указывать выбранную скорость звука и подтверждать ее калибровкой на эталоне. В протоколе фиксируется наличие или отсутствие контактной жидкости, температура объекта.

Магнитные и вихретоковые толщиномеры покрытий
В протоколе отражается тип основания (ферромагнитное/неферромагнитное), количество точек на 1 м² согласно ГОСТ 9.302-88, а также вид покрытия. При контроле многослойных покрытий указывается толщина каждого слоя.

Комбинированные приборы
Разделять результаты по используемому методу в отдельных колонках.

7. Оформление отчета измерений и акта проверки

Отчет измерений — расширенная версия протокола, которая может содержать:

• статистическую обработку (среднее, СКО, гистограмму);
• фотографии мест контроля;
• заключение эксперта.

Акт проверки составляется при выявлении несоответствий и включает:

• описание дефекта;
• расчет допустимого утонения;
• рекомендации по ремонту или замене.

Форма акта должна соответствовать внутренним стандартам предприятия и содержать подписи не менее трех лиц (исполнитель, представитель заказчика, представитель ОТК).

8. Хранение, архивирование и передача результатов

• Электронные протоколы хранятся в формате PDF/A с электронной подписью.
• Срок хранения определяется отраслевыми нормами (обычно не менее 5 лет для сосудов под давлением).
• Лабораторный журнал ведется в бумажном или электронном виде с нумерацией страниц и прошивкой.
• Передача третьим лицам осуществляется только по акту приема-передачи.

9. Типичные ошибки при ведении протоколов и способы их предотвращения

1. Отсутствие данных о калибровке прибора — решение: обязательная запись даты и номера свидетельства о поверке.
2. Неполная схема точек измерений — решение: всегда прикладывать эскиз или координатную сетку.
3. Ошибки в единицах измерения — решение: двойной контроль записи (мм/мкм).
4. Отсутствие подписи исполнителя — решение: использовать электронную подпись или четкую расшифровку.
5. Игнорирование условий окружающей среды — решение: фиксировать температуру и влажность в каждом протоколе.

10. Заключение

Ведение протокола измерений толщиномером, отчета измерений и лабораторного журнала — это не формальность, а неотъемлемая часть системы обеспечения качества и промышленной безопасности. Соблюдение требований ГОСТ EN 14127-2015 и ГОСТ 8.502-84 гарантирует юридическую значимость результатов и помогает своевременно выявлять проблемы.

Для обеспечения точности и удобства ведения таких протоколов рекомендуется купить толщиномер по выгодной цене, выбрав модель, оптимально подходящую под ваши задачи. Современные приборы значительно упрощают процесс документирования благодаря встроенным функциям сохранения и экспорта данных.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
