Оглавление
- 1. Введение
- 2. Физические основы вихретокового метода
- 3. Принцип работы вихретокового толщиномера
- 4. Особенности контроля проводящих покрытий
- 5. Измерение толщины покрытий на алюминии и других цветных металлах
- 6. Преимущества и ограничения вихретокового метода
- 7. Практические рекомендации по подготовке поверхности, калибровке и проведению измерений
- 8. Нормативная база и требования к поверке
- 9. Заключение
1. Введение

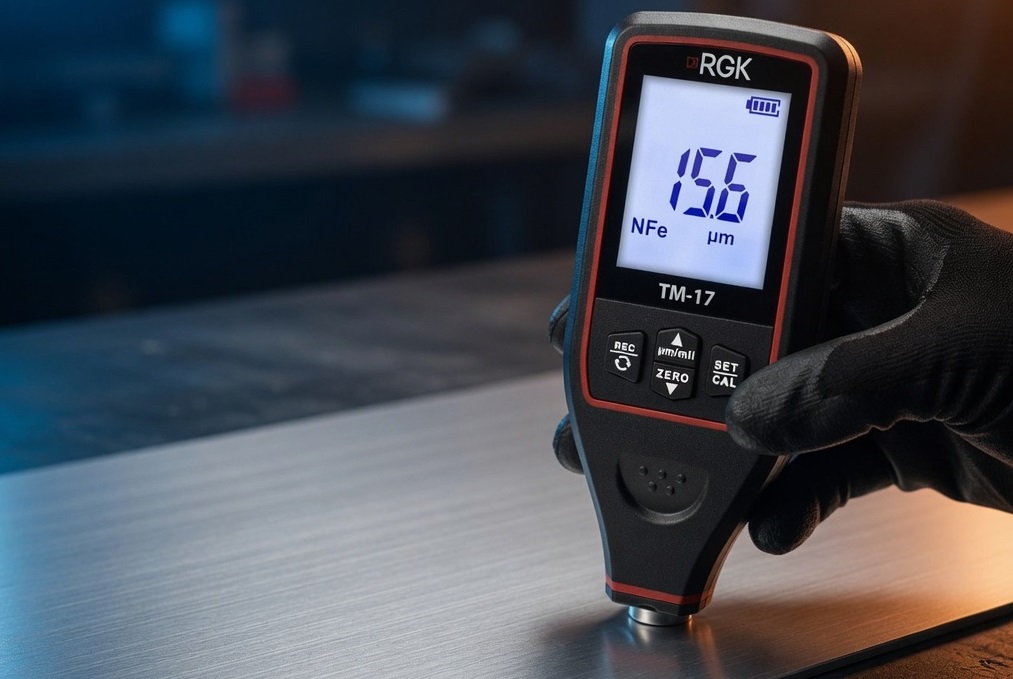

Вихретоковый толщиномер — это современный прибор неразрушающего контроля, предназначенный для точного определения толщины немагнитных и непроводящих покрытий на проводящих металлических основаниях. Метод основан на использовании вихревых токов, возникающих в электропроводящем материале под действием переменного электромагнитного поля.
Такой подход особенно востребован в отраслях, где требуется контроль качества покрытий на цветных металлах: авиастроении, автомобилестроении, судостроении, нефтехимической промышленности и производстве металлических конструкций. Вихретоковый толщиномер позволяет проводить измерения с одной стороны изделия, не повреждая поверхность и не требуя доступа к обратной стороне.
Метод вихревых токов входит в группу электромагнитных методов неразрушающего контроля и дополняет магнитоиндукционный и ультразвуковой подходы, обеспечивая высокую точность при работе с неферромагнитными материалами.
2. Физические основы вихретокового метода
В основе вихретокового метода лежит явление электромагнитной индукции, открытое Майклом Фарадеем. При пропускании переменного тока через катушку датчика (преобразователя) вокруг нее возникает переменное магнитное поле. Когда датчик приближается к проводящему материалу, это поле индуцирует в нем замкнутые вихревые токи.
Закон электромагнитной индукции Фарадея в математической форме записывается как:
\[ \mathcal{E} = -\frac{d\Phi_B}{dt} \]где \(\mathcal{E}\) — ЭДС индукции, \(\Phi_B\) — магнитный поток.
Вихревые токи, в свою очередь, создают собственное вторичное магнитное поле, которое взаимодействует с первичным полем катушки датчика. Это взаимодействие приводит к изменению полного сопротивления (импеданса) катушки. Величина и фаза изменения импеданса зависят от электропроводности материала, его магнитной проницаемости, расстояния между датчиком и поверхностью (то есть толщины покрытия) и частоты возбуждающего сигнала.
Глубина проникновения вихревых токов в материал определяется формулой:
\[ \delta = \frac{1}{\sqrt{\pi f \mu \sigma}} \]где:
- \(\delta\) — стандартная глубина проникновения (толщина скин-слоя),
- \(f\) — частота переменного тока,
- \(\mu\) — магнитная проницаемость материала,
- \(\sigma\) — удельная электропроводность.
Чем выше частота, тем меньше глубина проникновения. Для контроля тонких покрытий применяют более высокие частоты (от нескольких килогерц до мегагерц).
3. Принцип работы вихретокового толщиномера
Конструктивно вихретоковый толщиномер состоит из электронного блока и датчика (вихретокового преобразователя — ВТП). В датчике размещена возбуждающая катушка, через которую пропускается переменный ток.
При приближении датчика к изделию:
- В проводящем основании индуцируются вихревые токи.
- Если между датчиком и основанием находится покрытие (немагнитное и непроводящее), расстояние увеличивается, что ослабляет связь между первичным и вторичным полями.
- Изменение импеданса катушки (или наведенной ЭДС) регистрируется электронной схемой.
Электронный блок преобразует это изменение в значение толщины покрытия по заранее калибровочным зависимостям. Современные приборы используют фазовый или амплитудно-фазовый метод анализа сигнала, что повышает помехоустойчивость и точность.
Принципиальная схема взаимодействия выглядит следующим образом:
первичное магнитное поле \(\vec{H}_1\) индуцирует в проводящем материале вихревые токи, которые создают вторичное магнитное поле \(\vec{H}_2\). В результате происходит изменение полного сопротивления (импеданса) катушки датчика:
\[ Z = R + jX \]где \(R\) — активное сопротивление, \(X\) — реактивное сопротивление.
4. Особенности контроля проводящих покрытий
Вихретоковый метод позволяет контролировать как непроводящие покрытия (лаки, краски, пластики, анодные оксидные пленки) на проводящем основании, так и проводящие покрытия (металлические слои) на проводящем основании при условии различия их электропроводностей.
При контроле проводящих покрытий прибор регистрирует изменение эффективной электропроводности двухслойной системы. Толщина покрытия влияет на плотность вихревых токов в верхнем слое и их затухание при переходе в основание. Метод особенно эффективен, когда покрытие и основание имеют заметно различающуюся удельную проводимость.
5. Измерение толщины покрытий на алюминии и других цветных металлах
Алюминий, медь, латунь, бронза и другие цветные металлы — типичные неферромагнитные проводники. Магнитоиндукционный метод здесь неприменим, поскольку отсутствует ферромагнетизм. Вихретоковый метод идеально подходит: электропроводность этих материалов высока (\(\sigma\) алюминия ≈ 3,5·10⁷ См/м), что обеспечивает четкий сигнал.
Особенность — сильная зависимость результата от температуры и точного значения проводимости сплава. Поэтому калибровку проводят на эталонных образцах из того же материала, что и контролируемое изделие. Для алюминия и его сплавов часто используют частоты 50–500 кГц, обеспечивающие оптимальную чувствительность к толщинам покрытий от нескольких микрометров до миллиметра.
6. Преимущества и ограничения вихретокового метода
Преимущества
- Высокая точность (до ±1–3 % от измеряемой величины) на проводящих немагнитных основаниях.
- Быстрота измерения (мгновенный результат).
- Отсутствие необходимости в контактной жидкости (в отличие от ультразвука).
- Возможность работы через тонкие слои краски или загрязнений.
- Компактность и удобство портативных моделей.
Ограничения
- Чувствительность к изменениям электропроводности (температура, легирование).
- Ограниченная глубина контроля (обычно до 2–5 мм в зависимости от частоты).
- Невозможность измерения на ферромагнитных материалах без специальных настроек.
- Требуется гладкая поверхность (шероховатость влияет на результат).
По сравнению с ультразвуковым методом вихретоковый быстрее и проще в подготовке, но уступает в универсальности для толстостенных изделий.
7. Практические рекомендации по подготовке поверхности, калибровке и проведению измерений
Перед измерением поверхность очищают от грязи, пыли и масла. Допускается тонкий слой загрязнения, но для максимальной точности рекомендуется обезжиривание.
Калибровка выполняется на эталонных мерах толщины, соответствующих материалу основания. Нулевую точку устанавливают на чистом металле без покрытия. Многоэтапная калибровка (нуль + 2–3 точки) повышает точность по всей шкале.
При измерении датчик плотно прижимают перпендикулярно поверхности. Для криволинейных поверхностей используют специальные насадки. Рекомендуется проводить серию из 5–10 измерений в одной точке и усреднять результат. Избегайте сильных электромагнитных помех (сварка, мощные двигатели).
8. Нормативная база и требования к поверке
Метрологическое обеспечение вихретоковых толщиномеров регулируется ГОСТ 8.502–84 «Толщиномеры покрытий. Методы и средства поверки». Стандарт устанавливает порядок первичной и периодической поверки с использованием образцовых мер толщины покрытий для вихретоковых толщиномеров.
Дополнительно применяют ГОСТ EN 14127-2015 (в части общих требований к электромагнитным методам неразрушающего контроля). Поверка включает определение основной погрешности, проверку влияния температуры и воспроизводимости результатов.
9. Заключение
Вихретоковый метод — надежный и точный инструмент для контроля толщины покрытий на алюминии, меди и других цветных металлах. Понимание физических принципов позволяет специалистам правильно выбирать режимы работы, проводить калибровку и интерпретировать результаты, обеспечивая высокое качество продукции и безопасность конструкций.
Если вы занимаетесь контролем качества покрытий в производстве или на объектах эксплуатации, купить вихретоковый толщиномер по выгодной цене — отличное решение для оперативного и точного измерения. Выберите прибор, который оптимально подойдет под ваши задачи, и обеспечьте надежный неразрушающий контроль.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
