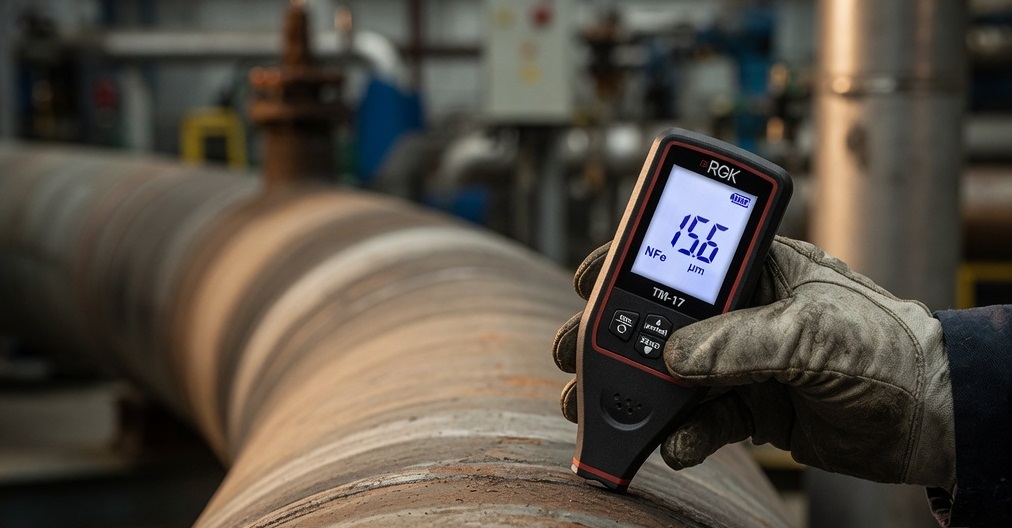

Толщиномер для измерения толщины защитных покрытий на трубопроводах

Оглавление

1. Введение. Роль контроля толщины защитных покрытий трубопроводов
2. Типы защитных покрытий трубопроводов и нормативные требования к толщине
3. Физические основы измерения толщины немагнитных покрытий на стали
4. Магнитоиндукционный (магнитный) метод измерения
5. Вихретоковый метод измерения толщины покрытий
6. Особенности контроля толщины покрытий на цилиндрических поверхностях труб
7. Контроль изоляции подземных коммуникаций и в полевых условиях
8. Метрологическое обеспечение и калибровка толщиномеров
9. Практические рекомендации по проведению измерений на трубопроводах
10. Выбор толщиномера для конкретных задач контроля

1. Введение. Роль контроля толщины защитных покрытий трубопроводов

Надёжная и долговременная эксплуатация магистральных, промысловых и технологических трубопроводов невозможна без эффективной защиты металла от коррозии. Основным барьером, предотвращающим контакт стали с грунтом, водой и агрессивными средами, служит наружное защитное покрытие. Именно толщина этого покрытия во многом определяет срок службы трубопровода, величину токов катодной защиты и вероятность возникновения сквозных повреждений.

Недостаточная толщина изоляции приводит к ускоренному разрушению покрытия в процессе укладки, засыпки и эксплуатации. Избыточная толщина, напротив, увеличивает стоимость работ и может создавать дополнительные механические напряжения. Поэтому контроль толщины защитных покрытий является обязательной технологической операцией как на заводе-изготовителе труб, так и на трассе при строительстве и ремонте.

Современные требования к антикоррозионной защите стальных трубопроводов закреплены в ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии», ГОСТ 9.602-2016 «Сооружения подземные. Общие требования к защите от коррозии» и ГОСТ 52568-2006 «Трубы стальные с защитными наружными покрытиями для магистральных газонефтепроводов». Эти документы устанавливают минимально допустимые значения толщины покрытий в зависимости от диаметра трубы, типа конструкции изоляции и условий эксплуатации.

Для оперативного и достоверного измерения толщины немагнитных покрытий на ферромагнитном основании применяются специализированные толщиномеры. Наиболее распространёнными являются электромагнитные приборы, реализующие магнитоиндукционный и вихретоковый методы. Они позволяют выполнять измерения без разрушения покрытия, с высокой производительностью и в широком диапазоне толщин — от микронных гальванических слоёв до десятков миллиметров полимерной или битумной изоляции.

В настоящей статье подробно рассматриваются физические принципы работы толщиномеров покрытий, особенности их применения на трубопроводах различного диаметра, требования нормативных документов и практические аспекты контроля в заводских, трассовых и полевых условиях.

Специалисты по антикоррозионной защите часто выбирают заказать толщиномер покрытий VA-TM8043.

2. Типы защитных покрытий трубопроводов и нормативные требования к толщине

Защитные покрытия магистральных трубопроводов классифицируются по условиям нанесения (заводские, базовые, трассовые) и по типу конструкции (усиленного или нормального типа). Основные конструкции и минимальные толщины согласно ГОСТ Р 51164-98 приведены в таблице ниже.

Наиболее распространёнными в настоящее время являются заводские трёхслойные полиэтиленовые покрытия (3LPE). Они состоят из:

• эпоксидного праймера (толщина 80–250 мкм);
• адгезивного слоя на основе сополимера (толщина 150–300 мкм);
• наружного слоя экструдированного полиэтилена (основная толщина покрытия).

Для труб большого диаметра (1020–1420 мм) минимальная общая толщина трёхслойного покрытия составляет 3,0 мм. Над усилением сварного шва допускается уменьшение толщины до 2,5 мм.

Битумные и мастичные покрытия, несмотря на постепенное вытеснение полимерными материалами, по-прежнему применяются при ремонте и на трубопроводах небольшого диаметра. Их минимальная толщина по ГОСТ Р 51164-98 достигает 4–6 мм.

Помимо общей толщины, нормативные документы регламентируют:

• допустимое отклонение толщины в пределах одного сечения;
• минимальную толщину над продольным и кольцевым швами;
• требования к сплошности покрытия (испытание искровым дефектоскопом);
• адгезию к металлу.

Контроль толщины выполняется на всех этапах: после нанесения покрытия на заводе, после сварки стыков на трассе, после укладки и засыпки, а также при плановых обследованиях действующих трубопроводов.

3. Физические основы измерения толщины немагнитных покрытий на стали

Все современные толщиномеры защитных покрытий трубопроводов основаны на электромагнитных методах неразрушающего контроля. Общим условием их применимости является наличие ферромагнитного основания (сталь, чугун) и немагнитного (или слабомагнитного) покрытия.

Магнитная индукция в зазоре между преобразователем и поверхностью стали описывается выражением:

где \( B \) — магнитная индукция, Тл;
\( \mu_0 = 4\pi \cdot 10^{-7} \) Гн/м — магнитная постоянная;
\( \mu \) — относительная магнитная проницаемость среды;
\( H \) — напряжённость магнитного поля, А/м.

Для воздуха и большинства диэлектрических покрытий \( \mu \approx 1 \). Для стали \( \mu \) составляет от нескольких сотен до нескольких тысяч. Поэтому появление немагнитного зазора (покрытия) существенно изменяет магнитное сопротивление цепи и, соответственно, параметры сигнала, регистрируемого преобразователем.

Основные физические эффекты, используемые в толщиномерах покрытий:

• изменение магнитного сопротивления зазора (магнитоиндукционный метод);
• изменение индуктивности и добротности катушки при взаимодействии с проводящим основанием (вихретоковый параметрический метод);
• изменение фазы и амплитуды вихретокового сигнала (фазовый вихретоковый метод).

Выбор метода зависит от диапазона толщин, электропроводности покрытия и требуемой точности. Для толстых изоляционных покрытий трубопроводов (от 1 до 20 мм и более) наиболее эффективен магнитоиндукционный метод. Для тонких покрытий (до 1–2 мм) и гальванических слоёв предпочтителен вихретоковый метод.

4. Магнитоиндукционный (магнитный) метод измерения

Магнитоиндукционный метод является основным при контроле толщины защитных покрытий стальных трубопроводов. Принцип действия основан на измерении изменения взаимоиндукции между обмотками преобразователя при изменении величины немагнитного зазора.

Типовой магнитоиндукционный преобразователь содержит:

• возбуждающую (первичную) катушку, питаемую переменным током низкой частоты (обычно 50–400 Гц);
• измерительную (вторичную) катушку или систему катушек;
• ферромагнитный сердечник, концентрирующий магнитный поток.

При установке преобразователя на поверхность трубы магнитный поток замыкается через стальное основание. Чем толще покрытие, тем больше магнитное сопротивление зазора и тем меньше ЭДС, наводимая во вторичной обмотке. Эта зависимость является основой градуировочной характеристики прибора.

Преимущества магнитоиндукционного метода применительно к трубопроводам:

• широкий диапазон измеряемых толщин (от 0,1 до 20–50 мм в зависимости от преобразователя);
• высокая стабильность показаний на ферромагнитных основаниях;
• относительно слабое влияние шероховатости поверхности при правильной конструкции преобразователя;
• возможность работы с покрытиями любой электропроводности (полиэтилен, эпоксид, битум, полиуретан).

Ограничения метода:

• влияние кривизны поверхности (особенно при диаметрах труб менее 100–150 мм);
• зависимость показаний от магнитных свойств стали (марки, толщины стенки, наличия остаточной намагниченности);
• необходимость калибровки на образцах с тем же основанием или с использованием мер толщины.

Современные толщиномеры, реализующие магнитоиндукционный метод (например, Константа К5 и МТ-2007), позволяют компенсировать влияние кривизны путём ввода диаметра трубы или использования специальных алгоритмов коррекции. Преобразователи большого диаметра обеспечивают уверенный контроль покрытий толщиной до 15–20 мм на трубах диаметром от 57 мм.

Абсолютная погрешность измерений современных магнитоиндукционных толщиномеров в диапазоне 1–10 мм обычно не превышает:

где \( X \) — измеряемое значение толщины, мм.

Это полностью удовлетворяет требованиям ГОСТ Р 51164-98 и ГОСТ 9.602-2016.

5. Вихретоковый метод измерения толщины покрытий

Вихретоковый метод применяется преимущественно для тонких покрытий (до 1–3 мм) и в случаях, когда основание является немагнитным (алюминий, нержавеющая сталь, медь). На стальных трубопроводах вихретоковый метод используется как дополнение к магнитоиндукционному, особенно при контроле тонкослойных эпоксидных и порошковых покрытий.

Принцип действия основан на возбуждении вихревых токов в электропроводящем основании переменным магнитным полем катушки преобразователя. Покрытие изменяет расстояние от катушки до поверхности металла и, следовательно, интенсивность и фазу вихревых токов. Измеряемым параметром может быть:

• амплитуда сигнала (параметрический метод);
• фаза сигнала (фазовый метод);
• комплексный импеданс катушки.

Фазовый вихретоковый метод обладает повышенной помехоустойчивостью и меньшей чувствительностью к изменениям электропроводности основания. Параметрический метод проще в реализации и широко применяется в портативных приборах.

Основные преимущества вихретокового метода:

• возможность измерения на немагнитных металлах;
• высокая разрешающая способность в диапазоне малых толщин (от единиц микрометров);
• малое влияние остаточной намагниченности стали.

Недостатки при работе на трубопроводах:

• ограниченный верхний предел измерений (обычно не более 3–5 мм для стандартных преобразователей);
• более сильное влияние шероховатости и загрязнений поверхности;
• необходимость более частой калибровки при смене диаметра трубы.

В практике контроля трубопроводов вихретоковые преобразователи часто используются в составе универсальных толщиномеров (таких как Константа К5 и Константа К6) совместно с магнитоиндукционными. Это позволяет одним прибором контролировать как тонкие заводские праймеры, так и толстую наружную изоляцию.

Комбинированное применение обоих методов обеспечивает полный охват всех типов защитных покрытий, применяемых на стальных трубопроводах — от микронных гальванических слоёв до многослойных полимерных и битумных систем толщиной более 10 мм.

6. Особенности контроля толщины покрытий на цилиндрических поверхностях труб

Цилиндрическая форма трубопровода вносит дополнительные погрешности в результаты измерений по сравнению с плоскими поверхностями. Основные факторы влияния:

• кривизна поверхности (радиус трубы);
• ориентация преобразователя относительно образующей и окружности;
• наличие продольного и кольцевого сварных швов;
• толщина стенки трубы и её магнитные свойства;
• температурный градиент между металлом и покрытием.

Влияние кривизны особенно заметно на трубах малого диаметра (менее 100–150 мм). При установке преобразователя магнитное поле «растекается» по поверхности, и эффективный зазор увеличивается. Современные толщиномеры компенсируют этот эффект двумя способами:

1. вводом номинального диаметра трубы в меню прибора с последующей автоматической коррекцией;
2. использованием преобразователей специальной конструкции с узкой зоной чувствительности.

Типичные значения дополнительной погрешности из-за кривизны для магнитоиндукционных преобразователей приведены в таблице.

При контроле покрытия над сварным швом необходимо учитывать усиление шва. Толщина покрытия над усилением по ГОСТ Р 51164-98 может быть уменьшена, но не ниже установленных значений. Измерения выполняют в четырёх точках по окружности в каждом контролируемом сечении: на образующих 0°, 90°, 180° и 270°.

Для труб большого диаметра (1020–1420 мм) рекомендуется использовать преобразователи с увеличенной площадью контакта. Это снижает влияние локальной шероховатости и мелких неровностей поверхности покрытия.

Важным практическим приёмом является предварительная установка нуля на непокрытом участке трубы того же диаметра и той же марки стали. Если такой возможности нет, применяют комплект мер толщины с последующей коррекцией по известному диаметру.

7. Контроль изоляции подземных коммуникаций и в полевых условиях

Контроль толщины защитных покрытий подземных трубопроводов выполняется в следующих случаях:

• при шурфовании и диагностическом обследовании;
• после ремонта или переизоляции участка;
• при приёмке вновь построенных участков после укладки и засыпки (выборочно);
• при расследовании причин коррозионных повреждений.

Полевые условия накладывают жёсткие требования к приборам: широкий диапазон рабочих температур (от −20 °C до +50 °C и выше), устойчивость к влаге, пыли, механическим ударам, возможность работы в перчатках и при недостаточном освещении.

Основные особенности полевого контроля:

1. Очистка поверхности. Перед измерением участок покрытия очищают от грунта, влаги, наледи и отслоившихся фрагментов. Допускается лёгкая протирка сухой ветошью.
2. Температурная компенсация. Современные толщиномеры (Константа К5, Константа К6, МТ-2007) имеют встроенные датчики температуры и алгоритмы коррекции. При большой разнице температур металла и воздуха рекомендуется выдержка прибора и преобразователя на объекте в течение 10–15 минут.
3. Влажность и конденсат. Тонкая плёнка влаги практически не влияет на магнитоиндукционный метод, но может искажать показания вихретоковых преобразователей. В таких случаях предпочтителен магнитный метод.
4. Ограниченный доступ. При шурфовании часто доступна только верхняя часть трубы. Измерения выполняют в доступных точках с обязательной фиксацией координат сечения.

При контроле теплоизолированных трубопроводов в ППУ-оболочке (ГОСТ 30732) дополнительно измеряют толщину теплоизоляционного слоя и величину смещения стальной трубы относительно оси оболочки. Для этих задач применяются специализированные магнитные толщиномеры с расширенным диапазоном (до 100 мм).

Результаты полевых измерений оформляют в виде протоколов с указанием:

• места контроля (пикет, километраж, ориентация по окружности);
• типа и конструкции покрытия;
• диаметра трубы;
• температуры воздуха и поверхности;
• полученных значений толщины и их соответствия нормам.

8. Метрологическое обеспечение и калибровка толщиномеров

Достоверность результатов контроля напрямую зависит от правильной калибровки и своевременной поверки толщиномера. Основные положения метрологического обеспечения:

• толщиномеры покрытий подлежат периодической поверке с межповерочным интервалом, как правило, 1 год;
• калибровка (настройка) прибора выполняется оператором перед началом работы и при смене условий контроля;
• для калибровки используются меры толщины покрытий (имитаторы) или образцы с аттестованным покрытием.

Комплект мер толщины обычно включает:

• тонкие полимерные плёнки (10–250 мкм) для диапазона тонких покрытий;
• пластины из органического стекла (0,5–10 мм);
• цилиндрические меры из капролона или аналогичного материала (20–120 мм) для толстых покрытий.

Порядок калибровки магнитоиндукционного толщиномера в полевых условиях:

1. Установить преобразователь на непокрытый участок трубы того же диаметра и обнулить показания (калибровка «нуля»).
2. Установить на то же место меру известной толщины, близкую к ожидаемой толщине покрытия.
3. Ввести значение меры в прибор или выполнить калибровку по одной/двум точкам.
4. Проверить показания на второй мере (контрольной).
5. При необходимости ввести поправку на диаметр трубы.

Абсолютная погрешность после правильной калибровки для большинства современных приборов в диапазоне 1–10 мм не превышает значений:

где \( X \) — измеряемая толщина.

При работе с трубами из сталей с существенно отличающимися магнитными свойствами (например, высокопрочные трубные стали) рекомендуется выполнять калибровку непосредственно на данной марке стали.

9. Практические рекомендации по проведению измерений на трубопроводах

Для получения достоверных и воспроизводимых результатов рекомендуется соблюдать следующую последовательность действий.

Подготовка к измерениям

• Проверить заряд аккумулятора или наличие элементов питания.
• Осмотреть преобразователь: контактная поверхность должна быть чистой, без забоин и налипших частиц.
• Выполнить калибровку на мерах или на непокрытом участке трубы.
• Ввести в прибор диаметр трубы (если предусмотрена соответствующая функция).
• Установить режим сохранения результатов (при наличии памяти).

Проведение измерений

• Плотно прижать преобразователь к поверхности покрытия перпендикулярно касательной плоскости.
• Удерживать преобразователь неподвижно до стабилизации показаний (обычно 1–2 секунды).
• Выполнять измерения в каждом сечении не менее чем в четырёх точках по окружности.
• На длинных участках контролировать не реже чем через каждые 100 м, а также во всех местах, вызывающих сомнение.
• Особое внимание уделять зонам сварных стыков, отводам, тройникам и местам перехода диаметров.

Обработка и оформление результатов

• Фиксировать минимальное, максимальное и среднее значение толщины в сечении.
• Сравнивать полученные значения с требованиями ГОСТ Р 51164-98, ГОСТ 52568 и проектной документацией.
• При обнаружении участков с толщиной ниже нормы составлять акт и определять границы дефектного участка.

Типичные ошибки при измерениях и способы их исключения:

10. Выбор толщиномера для конкретных задач контроля

Выбор конкретного толщиномера определяется сочетанием следующих факторов:

• диапазон измеряемых толщин;
• диаметры контролируемых труб;
• условия работы (цех, трасса, шурф, подводный контроль);
• необходимость документирования результатов;
• наличие дополнительных функций (измерение температуры, профиля шероховатости, память, связь с компьютером).

Для большинства задач контроля заводских и трассовых покрытий магистральных трубопроводов оптимальны универсальные электромагнитные толщиномеры с комплектом сменных преобразователей. Приборы типа Константа К5 и Константа К6 позволяют одним электронным блоком работать как с тонкими праймерами, так и с толстой полиэтиленовой или битумной изоляцией.

При регулярном контроле толстых покрытий (более 5–6 мм) и работе на трубах большого диаметра хорошо зарекомендовали себя магнитные толщиномеры с мощными преобразователями, такие как МТ-2007. Они обеспечивают уверенные измерения до 15–20 мм и устойчивы к внешним помехам.

Для теплоизолированных трубопроводов в ППУ-оболочке требуются приборы с расширенным диапазоном (до 50–100 мм) и возможностью измерения смещения оси.

При выборе следует обращать внимание на:

• наличие действующего свидетельства о поверке;
• возможность работы при отрицательных температурах;
• степень защиты корпуса (IP54 и выше предпочтительна для полевых условий);
• удобство работы в перчатках и наличие подсветки дисплея;
• наличие памяти и возможность передачи данных.

Правильно подобранный и своевременно поверенный толщиномер позволяет обеспечить полный контроль соответствия защитных покрытий требованиям нормативных документов, своевременно выявлять участки с недостаточной толщиной и тем самым существенно снижать риск коррозионных повреждений трубопроводов.

При необходимости выполнить измерения толщины защитных покрытий на трубопроводах или подобрать оптимальный толщиномер под конкретные задачи контроля специалисты готовы помочь с выбором прибора, разъяснить особенности применения и рассчитать цену комплекта. Купить толщиномер с необходимой комплектацией преобразователей и мерами толщины можно с учётом условий эксплуатации и требуемого диапазона измерений.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
