Толщиномер в контроле качества на производстве металлоизделий

Оглавление

1. Введение. Значение толщины покрытия в обеспечении качества металлоизделий
2. Физические принципы работы толщиномеров покрытий
3. Основные типы толщиномеров и области их применения
4. Контроль качества покрытий на производстве металлоизделий
5. Толщиномер во входном контроле
6. Производственный (межоперационный) контроль толщины покрытий
7. Роль толщиномера в работе отдела технического контроля (ОТК)
8. Нормативные требования и метрологическое обеспечение измерений
9. Практические рекомендации по проведению измерений
10. Особенности выбора толщиномера для конкретных производственных задач

1. Введение. Значение толщины покрытия в обеспечении качества металлоизделий

На современном производстве металлоизделий качество защитных, декоративных и функциональных покрытий напрямую определяет срок службы изделий, их коррозионную стойкость, внешний вид и соответствие требованиям заказчика. Толщина покрытия является одним из ключевых контролируемых параметров. Недостаточная толщина приводит к преждевременному разрушению защитного слоя, а избыточная — к перерасходу материалов, ухудшению адгезии, образованию дефектов (трещин, отслоений, пористости) и увеличению себестоимости.

В условиях серийного и массового производства металлоконструкций, деталей машиностроения, труб, крепежа, корпусных элементов и других изделий контроль толщины покрытия осуществляется на всех этапах жизненного цикла продукции: при входном контроле исходных материалов и полуфабрикатов, в процессе нанесения покрытия (межоперационный контроль) и на стадии окончательной приёмки отделом технического контроля.

Толщиномер покрытий — это специализированное средство измерений, позволяющее оперативно и, как правило, неразрушающим способом определять толщину нанесённого слоя. Применение толщиномеров позволяет:

• обеспечить соответствие фактической толщины покрытия требованиям конструкторской и технологической документации;
• снизить процент брака и рекламаций;
• оптимизировать расход лакокрасочных материалов, порошковых красок, гальванических растворов и других расходных материалов;
• документировать результаты контроля для подтверждения качества перед заказчиком и контролирующими органами;
• выявлять отклонения технологического процесса на ранних стадиях.

Особую актуальность контроль толщины приобретает при работе с многослойными системами покрытий, комбинированными покрытиями (например, цинк + лакокрасочное покрытие), а также при нанесении покрытий на изделия сложной геометрии. В этих случаях точность и воспроизводимость измерений напрямую влияют на надёжность готовой продукции.

В настоящей статье рассмотрены физические основы работы толщиномеров, их классификация, место в системе входного, производственного и приёмочного контроля, а также практические аспекты применения приборов в условиях реального производства металлоизделий.

Специалистам по контролю качества защитных покрытий стоит заказать толщиномер RGK TM-17.

2. Физические принципы работы толщиномеров покрытий

Современные толщиномеры покрытий реализуют несколько физических принципов, выбор которых определяется магнитными и электрическими свойствами основания и покрытия. Наиболее распространёнными являются магнитоиндукционный, вихретоковый и ультразвуковой методы.

2.1. Магнитоиндукционный метод

Магнитоиндукционный метод применяется для измерения толщины немагнитных покрытий (лакокрасочных, порошковых, гальванических цинковых, кадмиевых, медных, оловянных и др.) на ферромагнитном основании (углеродистая и низколегированная сталь, чугун).

Принцип действия основан на измерении изменения магнитного сопротивления магнитной цепи «преобразователь — покрытие — основание». В первичном преобразователе создаётся переменное магнитное поле низкой частоты. При приближении преобразователя к ферромагнитному основанию магнитный поток замыкается через основание. Толщина немагнитного покрытия влияет на величину магнитного сопротивления цепи и, соответственно, на параметры сигнала (амплитуду или фазу ЭДС), наводимой во вторичной обмотке.

Информативным параметром служит изменение магнитного сопротивления или вносимой взаимной индуктивности, которое функционально связано с толщиной покрытия. Метод обеспечивает высокую точность при правильной калибровке и соблюдении условий измерений (шероховатость поверхности, кривизна, краевые эффекты).

2.2. Вихретоковый метод

Вихретоковый метод используется для измерения толщины непроводящих покрытий (лакокрасочных, порошковых, анодно-оксидных, керамических и др.) на неферромагнитных токопроводящих основаниях (алюминий, медь, латунь, титан, аустенитные нержавеющие стали и т.д.).

В преобразователе генерируется высокочастотное электромагнитное поле. Это поле наводит в токопроводящем основании вихревые токи (токи Фуко). Вихревые токи создают собственное электромагнитное поле, которое взаимодействует с полем преобразователя и изменяет его параметры (комплексное сопротивление катушки). Чем больше толщина непроводящего покрытия, тем слабее взаимодействие и тем меньше изменение параметров преобразователя.

Метод чувствителен к электропроводности основания, поэтому при смене марки материала основания требуется соответствующая калибровка или использование функций компенсации.

2.3. Ультразвуковой метод

Ультразвуковой метод применяется для измерения толщины покрытий, когда основание и покрытие имеют различные акустические свойства, а также для контроля толщины самих металлических стенок и многослойных структур.

Принцип основан на измерении времени прохождения ультразвукового импульса через слой покрытия и его отражения от границы раздела «покрытие — основание». Толщина покрытия \( d \) рассчитывается по формуле:

где \( v \) — скорость ультразвука в материале покрытия, \( t \) — время прохождения импульса туда и обратно.

Ультразвуковые толщиномеры позволяют измерять покрытия на любых основаниях (в том числе неметаллических), а также работать с многослойными системами при наличии соответствующих режимов и преобразователей.

2.4. Другие методы

В отдельных случаях применяются магнитоотрывной, магнитостатический, радиационные и оптические методы. Однако в повседневной практике производства металлоизделий доминируют магнитоиндукционный, вихретоковый и ультразвуковой принципы в силу их оперативности, достаточной точности и относительно невысокой стоимости оборудования.

3. Основные типы толщиномеров и области их применения

По конструкции и функциональным возможностям толщиномеры покрытий подразделяются на несколько групп.

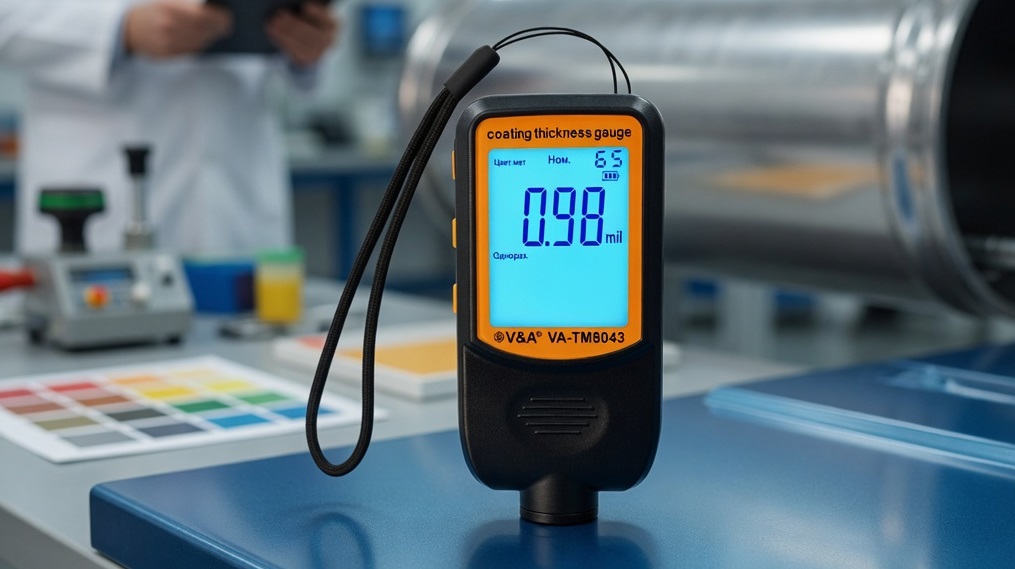

3.1. Портативные электронные толщиномеры

Наиболее распространённый класс приборов. Состоят из электронного блока и одного или нескольких сменных преобразователей (датчиков). Современные модели поддерживают работу как по магнитоиндукционному, так и по вихретоковому принципу (часто в одном корпусе — комбинированные приборы). Многие приборы имеют встроенную память результатов, статистическую обработку, возможность передачи данных и автоматическую компенсацию влияния температуры.

Область применения: входной контроль, межоперационный контроль, приёмочный контроль ОТК, контроль на строительных площадках и при монтаже металлоконструкций.

3.2. Стационарные и лабораторные толщиномеры

Используются в лабораториях входного контроля и ОТК при необходимости высокой точности и воспроизводимости. Часто оснащаются штативами, прецизионными преобразователями и расширенными функциями калибровки.

3.3. Толщиномеры мокрого слоя

Предназначены для оперативного контроля толщины только что нанесённого (невысохшего) лакокрасочного покрытия. Наиболее простые — гребёнки (калиброванные пластины с зубьями различной высоты). Более точные — колёсные (дисковые) толщиномеры. Результаты измерений мокрого слоя позволяют прогнозировать толщину сухого покрытия с учётом объёмного содержания нелетучих веществ.

3.4. Ультразвуковые толщиномеры

Применяются как для измерения толщины стенок металлических изделий, так и для контроля покрытий (особенно толстых полимерных, резиноподобных, огнезащитных и антикоррозионных наплавок). В производстве металлоизделий часто используются для контроля остаточной толщины стенки после коррозии или механической обработки, а также толщины плакирующих слоёв.

Выбор конкретного типа прибора определяется сочетанием материалов «покрытие — основание», требуемым диапазоном измерения, необходимой точностью, условиями эксплуатации (цех, полевые условия, лаборатория) и требованиями нормативных документов.

4. Контроль качества покрытий на производстве металлоизделий

Контроль толщины покрытия является неотъемлемой частью системы управления качеством на предприятиях, выпускающих металлоизделия. Он решает несколько взаимосвязанных задач.

4.1. Обеспечение защитных свойств

Для большинства антикоррозионных покрытий существует прямая зависимость между толщиной и сроком службы. Нормативные документы и технические условия на конкретные системы покрытий устанавливают минимально допустимую толщину. Снижение толщины ниже установленного предела резко сокращает защитный ресурс.

Примеры типовых требований:

• горячее цинкование металлоконструкций — минимальная толщина цинкового покрытия в зависимости от условий эксплуатации и толщины основного металла (часто от 40–70 мкм и выше);
• лакокрасочные системы по ISO 12944 — толщина сухой плёнки определяется категорией коррозионной агрессивности среды и требуемым сроком службы;
• гальванические покрытия — толщина регламентируется ГОСТ 9.303 и соответствующими стандартами на конкретные виды покрытий.

4.2. Контроль технологической дисциплины

Измерение толщины позволяет выявить отклонения в работе окрасочного, гальванического или порошкового оборудования: засорение форсунок, изменение давления, температуры, концентрации растворов, скорости конвейера и других параметров. Регулярный контроль даёт возможность оперативно корректировать технологический процесс.

4.3. Документирование и прослеживаемость

Результаты измерений толщины входят в комплект приёмочной документации. При наличии претензий со стороны заказчика или при расследовании причин преждевременного выхода изделий из строя данные о фактической толщине покрытия являются одним из основных доказательств соблюдения (или нарушения) технологии.

4.4. Экономический аспект

Избыточная толщина покрытия приводит к неоправданному расходу материалов. В условиях больших объёмов производства даже небольшое систематическое превышение толщины даёт существенные экономические потери. Толщиномер позволяет поддерживать толщину в оптимальном диапазоне «не ниже нормы, но без излишков».

На практике контроль толщины организуется на трёх основных уровнях: входной контроль, производственный (межоперационный) контроль и приёмочный контроль ОТК. Каждый из этих уровней имеет свою специфику и требования к применяемым средствам измерений.

5. Толщиномер во входном контроле

Входной контроль — первый рубеж системы обеспечения качества. Его задача — не допустить в производство материалы, полуфабрикаты и комплектующие, не соответствующие требованиям нормативной и конструкторской документации.

В отношении покрытий входной контроль включает:

• контроль толщины защитных покрытий на поступающем металлопрокате (оцинкованный лист, труба с цинковым или алюмоцинковым покрытием, прокат с полимерным покрытием и т.д.);
• контроль толщины покрытий на покупных комплектующих и деталях, поступающих от субподрядчиков;
• проверку соответствия фактической толщины значениям, указанным в сертификатах качества и паспортах.

5.1. Особенности входного контроля оцинкованного и плакированного проката

При входном контроле горячеоцинкованного проката толщина цинкового покрытия часто определяется не только прямым измерением толщиномером, но и расчётным методом по массе покрытия (ГОСТ 14918 и связанные стандарты). Однако оперативный контроль партии удобнее выполнять портативным магнитоиндукционным толщиномером. Измерения проводят на расстоянии не менее определённого значения от кромок и торцов (обычно не менее 10–25 мм в зависимости от сортамента), избегая зон с наплывами и повреждениями покрытия.

Для проката с полимерным покрытием (окрашенный оцинкованный лист) комбинированный толщиномер позволяет раздельно оценить суммарную толщину «цинк + полимер» и толщину полимерного слоя (при использовании вихретокового режима на цинке как на основании).

5.2. Контроль покупных деталей и узлов

При поступлении на предприятие деталей с уже нанесённым покрытием (крепеж, корпуса, элементы машин и механизмов) входной контроль толщины проводится выборочно в соответствии с планом контроля, установленным стандартом предприятия или договором на поставку. Объём выборки и приёмочные числа определяются критичностью детали и стабильностью поставщика.

Результаты измерений фиксируются в журнале входного контроля или в электронной системе учёта. При обнаружении несоответствия партия бракуется или направляется на дополнительную проверку, а поставщику предъявляется претензия.

5.3. Требования к средствам измерений на входном контроле

Приборы, используемые на входном контроле, должны быть поверены в установленном порядке. Погрешность измерения, как правило, не должна превышать ±10 % (требование, содержащееся в ряде стандартов на методы контроля покрытий). Для ответственных изделий требования к точности могут быть более жёсткими.

Важное условие — наличие комплекта образцовых мер толщины покрытий (калибровочных пластин) для оперативной проверки работоспособности прибора и калибровки под конкретный тип основания. Калибровка выполняется на том же материале основания, на котором будут проводиться измерения, либо с использованием функций компенсации, предусмотренных в современных приборах.

Входной контроль толщины покрытия с применением толщиномера позволяет уже на стадии поступления материалов отсечь потенциально проблемные партии и снизить риски появления брака на последующих технологических переделах.

6. Производственный (межоперационный) контроль толщины покрытий

Производственный контроль толщины покрытий выполняется непосредственно в технологическом процессе нанесения защитных и декоративных слоёв. Его основная цель — обеспечить стабильность параметров покрытия в режиме реального времени и предотвратить выпуск продукции с отклонениями до того, как она поступит на окончательную приёмку.

6.1. Контроль толщины мокрого слоя

Наиболее оперативным способом регулирования процесса нанесения лакокрасочных материалов является измерение толщины мокрого (невысохшего) покрытия. Для этого применяют гребёнки и колёсные толщиномеры. Измерение проводят сразу после нанесения материала, пока растворители ещё не начали интенсивно испаряться.

Зная объёмное содержание нелетучих веществ в лакокрасочном материале, можно прогнозировать толщину сухого покрытия по приближённому соотношению:

где \( d_{\text{сух}} \) — толщина сухого покрытия, \( d_{\text{мокр}} \) — толщина мокрого слоя, \( VNV \) — объёмное содержание нелетучих веществ, %.

Регулярный контроль мокрого слоя позволяет оператору окрасочной линии или маляру своевременно корректировать параметры нанесения: давление воздуха, диаметр сопла, расстояние до поверхности, скорость перемещения краскопульта или настройки автоматических распылителей.

6.2. Контроль толщины сухого покрытия в технологическом процессе

После сушки или отверждения покрытия выполняют измерения толщины сухого слоя портативными электронными толщиномерами. На конвейерных линиях порошковой окраски, в гальванических цехах и на участках нанесения жидких ЛКМ контроль организуют на контрольных точках, определённых технологической картой.

Типовые места контроля:

• плоские участки изделия;
• зоны с максимальной и минимальной ожидаемой толщиной (в зависимости от геометрии и способа нанесения);
• критические поверхности, определяющие защитные свойства изделия.

Количество точек измерения на одном изделии зависит от его габаритов и сложности. Для крупных металлоконструкций применяют схемы, в которых число измерений возрастает с увеличением площади поверхности.

6.3. Статистический контроль и регулирование процесса

В условиях серийного производства результаты измерений толщины используют для статистического регулирования технологического процесса. Строят контрольные карты (X-карта и R-карта или карта индивидуальных значений), определяют границы регулирования и своевременно выявляют смещение среднего значения толщины или увеличение разброса.

Систематическое снижение толщины может указывать на:

• засорение или износ распылительного оборудования;
• изменение вязкости материала;
• отклонение температуры и влажности в окрасочной камере;
• неправильную подготовку поверхности.

Систематическое превышение толщины чаще всего связано с избыточной подачей материала или снижением скорости конвейера. Оперативное вмешательство на основании данных толщиномера позволяет поддерживать процесс в заданных границах и минимизировать потери.

6.4. Особенности контроля в гальваническом производстве

При электрохимическом нанесении покрытий (цинк, никель, хром, медь и др.) толщина зависит от плотности тока, времени выдержки, состава и температуры электролита, а также от конфигурации детали и расположения анодов. Толщиномер позволяет контролировать равномерность покрытия по поверхности изделия, выявлять зоны с недостаточной толщиной в углублениях и на внутренних поверхностях.

Для гальванических покрытий на ферромагнитном основании применяют магнитоиндукционные толщиномеры, на неферромагнитном — вихретоковые. В ряде случаев используют комбинацию методов для оценки многослойных систем.

7. Роль толщиномера в работе отдела технического контроля (ОТК)

Отдел технического контроля осуществляет окончательную приёмку готовой продукции. Контроль толщины покрытия является одним из обязательных пунктов приёмочных испытаний для изделий, имеющих защитные или декоративные покрытия.

7.1. Организация приёмочного контроля

ОТК проводит контроль толщины в соответствии с утверждёнными методиками, планами контроля и требованиями конструкторской документации. Объём выборки определяется:

• уровнем контроля (нормальный, усиленный, ослабленный);
• критичностью изделия;
• стабильностью технологического процесса;
• требованиями договора с заказчиком.

За результат измерения толщины покрытия на одной детали принимают среднее арифметическое значение не менее трёх измерений, выполненных в различных точках поверхности. При малой площади поверхности детали допускается измерение на нескольких деталях одной партии.

7.2. Взаимосвязь с другими видами контроля

Толщина покрытия оценивается не изолированно, а в комплексе с другими характеристиками:

• внешний вид покрытия (отсутствие потёков, шагрени, пропусков, включений);
• адгезия (методы решётчатого надреза, отрыва и др.);
• сплошность (отсутствие пор, особенно для гальванических покрытий);
• твёрдость, эластичность и другие физико-механические свойства.

Недостаточная толщина часто коррелирует с ухудшением защитных свойств, а избыточная — с риском снижения адгезии и появления внутренних напряжений. Поэтому данные толщиномера используются при анализе причин несоответствий.

7.3. Документирование результатов

Результаты измерений толщины фиксируются в протоколах испытаний, паспортах качества, актах приёмки и электронных системах учёта. Современные толщиномеры с функцией памяти и передачи данных позволяют автоматизировать процесс регистрации и исключить ошибки ручного ввода.

При выявлении несоответствий ОТК оформляет извещение о браке, инициирует корректирующие действия и, при необходимости, останавливает отгрузку партии.

7.4. Контроль на крупных металлоконструкциях

При приёмке крупногабаритных металлоконструкций (мостовые конструкции, резервуары, строительные металлоконструкции) измерения толщины выполняют по утверждённой схеме с указанием координат точек. Количество точек зависит от площади поверхности. Результаты оформляются в виде карты измерений, которая прилагается к исполнительной документации.

8. Нормативные требования и метрологическое обеспечение измерений

Проведение измерений толщины покрытий регламентируется рядом нормативных документов.

8.1. Основные стандарты

• ГОСТ 31993-2024 (ISO 2808:2019) — Материалы лакокрасочные. Определение толщины покрытия. Устанавливает методы определения толщины мокрого и сухого лакокрасочного покрытия, а также несформированного порошкового покрытия.
• ГОСТ 9.916-2023 — Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля. Введён взамен ГОСТ 9.302-88 и регламентирует методы контроля толщины металлических и неметаллических неорганических покрытий.
• ГОСТ 26737-85 — Контроль неразрушающий. Толщиномеры покрытий магнитные и вихретоковые. Общие технические требования.
• ГОСТ 8.362-79 — ГСИ. Измерение толщины покрытий. Термины и определения.

Согласно требованиям стандартов, для контроля толщины покрытий допускается применение приборов, обеспечивающих погрешность определения толщины не более ±10 %. Для ответственных применений требования к точности могут быть более жёсткими и устанавливаться в технических условиях на конкретную продукцию.

8.2. Метрологическое обеспечение

Все толщиномеры, используемые в сфере государственного регулирования обеспечения единства измерений, подлежат периодической поверке. Межповерочный интервал устанавливается при утверждении типа средства измерений.

В повседневной работе обязательна оперативная калибровка (настройка) прибора на образцовых мерах толщины покрытий. Калибровка выполняется:

• перед началом работы;
• при смене типа основания или покрытия;
• после замены преобразователя;
• при значительных изменениях температуры окружающей среды;
• периодически в течение рабочей смены (рекомендуется не реже одного раза в час при интенсивной работе).

Образцовые меры должны иметь магнитные и электрические свойства, близкие к свойствам контролируемых изделий, либо прибор должен иметь функции компенсации влияния материала основания.

8.3. Требования к условиям измерений

Перед проведением измерений детали с покрытиями выдерживают до температуры помещения, в котором выполняют контроль, и при необходимости обезжиривают. Измерения не проводят на поверхностях, загрязнённых маслом, пылью, влагой или продуктами коррозии.

9. Практические рекомендации по проведению измерений

Достоверность результатов измерений толщины покрытия в значительной степени зависит от соблюдения правильной методики.

9.1. Подготовка к измерениям

• Проверить работоспособность прибора и состояние преобразователя.
• Выполнить калибровку на образцовых мерах, соответствующих типу контролируемого покрытия и основания.
• Убедиться, что поверхность изделия чистая, сухая и не имеет загрязнений.
• Выдержать изделие и прибор при температуре помещения.

9.2. Учёт краевого эффекта

Магнитоиндукционные и вихретоковые толщиномеры чувствительны к резким изменениям геометрии поверхности. Измерения, выполненные слишком близко к краю, отверстию, внутреннему углу или выступу, дают искажённые результаты. Согласно требованиям ГОСТ 31993-2024, измерения следует проводить на расстоянии не менее 20 мм от края поверхности (если иное не предусмотрено методикой или конструкцией преобразователя).

9.3. Влияние шероховатости

Шероховатость основания и покрытия увеличивает разброс показаний. На шероховатых поверхностях рекомендуется:

• увеличить число измерений в одной зоне (не менее 5);
• использовать поправочные коэффициенты, если это предусмотрено методикой (например, при контроле по ISO 19840);
• выполнять калибровку на основании с аналогичной шероховатостью.

9.4. Положение преобразователя и техника измерения

• Преобразователь должен располагаться строго перпендикулярно к поверхности.
• Нажим должен быть стабильным и соответствовать требованиям руководства по эксплуатации прибора.
• На криволинейных поверхностях малого радиуса применяют специальные преобразователи или учитывают дополнительную погрешность.
• Избегают измерений на участках с наплывами, потёками, включениями и повреждениями покрытия.

9.5. Обработка результатов

За результат измерения на детали принимают среднее арифметическое значение. При необходимости оценивают размах или стандартное отклонение. Результаты, явно выпадающие из общей совокупности (промахи), анализируют отдельно и при подтверждении ошибки исключают.

9.6. Типичные ошибки при измерениях

• Отсутствие или неправильная калибровка.
• Измерения слишком близко к краям и углам.
• Загрязнённая или влажная поверхность.
• Использование преобразователя, не соответствующего типу основания.
• Недостаточное количество точек измерения на крупных изделиях.
• Игнорирование влияния температуры и магнитных свойств материала.

10. Особенности выбора толщиномера для конкретных производственных задач

Правильный выбор толщиномера определяет эффективность системы контроля качества на предприятии.

10.1. Основные критерии выбора

• Тип основания и покрытия. Для стали и чугуна — магнитоиндукционный принцип; для алюминия, меди, нержавеющих аустенитных сталей — вихретоковый; для универсального применения — комбинированные приборы.
• Диапазон измерения. Должен перекрывать минимальные и максимальные значения толщины, встречающиеся на производстве, с запасом.
• Требуемая точность. Для большинства задач достаточно погрешности в пределах ±(1–3) % + 1–2 мкм, однако для тонких гальванических покрытий требования выше.
• Условия эксплуатации. Цеховые условия требуют защищённого исполнения, устойчивости к пыли, вибрации и перепадам температуры. Для полевых работ важны автономность и ударопрочность.
• Функциональные возможности. Память результатов, статистическая обработка, возможность передачи данных, графический дисплей, сигнализация выхода за допуски существенно повышают производительность контроля.
• Сменные преобразователи. Наличие специализированных датчиков для малых площадей, труб, труднодоступных мест расширяет область применения прибора.

10.2. Рекомендации для различных производств

10.3. Организационные аспекты

При выборе толщиномера целесообразно учитывать не только технические характеристики, но и наличие сервисной поддержки, возможность поверки, доступность запасных преобразователей и образцовых мер. На предприятии должна быть разработана и утверждена методика измерений, определяющая схемы контроля, количество точек, правила обработки результатов и критерии принятия решений.

Внедрение современного толщиномера в систему контроля качества позволяет существенно повысить достоверность оценки соответствия продукции, сократить потери от брака и обеспечить стабильное выполнение требований заказчиков и нормативных документов.

Для решения задач входного, производственного и приёмочного контроля толщины покрытий на металлоизделиях целесообразно подобрать толщиномер, соответствующий конкретным условиям производства. При выборе учитывают тип контролируемых покрытий и оснований, требуемый диапазон и точность измерений, условия эксплуатации. Актуальную цену и возможность купить подходящий прибор можно уточнить у специалистов, которые помогут подобрать оптимальное решение под задачи вашего производства.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
