RIGOL DSA705 анализатор спектра
5
Арт. DSA705
174 002.40 ₽
Характеристики
Взрывозащита
:
Нет
Описание
Анализатор спектра RIGOL DSA705 — профессиональный инструмент для точного исследования радиочастотных сигналов в лабораторных и производственных условиях. Подходит для диагностики, настройки и оптимизации работы радиотехнического оборудования.
Анализатор спектра RIGOL DSA705 - это профессиональный прибор для диагностики и контроля радиочастотных сигналов в системах связи, электронике и промышленном оборудовании. Он обеспечивает высокую точность измерений, устойчивую работу в лабораторных и производственных условиях и подходит для инженерных задач различной сложности. Устройство создано для специалистов, которым требуется непрерывный мониторинг сигнальных параметров, исследование помех, анализ модуляции и оптимизация работы РЧ-систем.
Модель ориентирована на пользователей, которым важны надёжность, воспроизводимость измерений и удобство повседневной эксплуатации. Прибор сочетает современную архитектуру обработки данных, интуитивно понятный интерфейс и функционал, достаточный для большинства задач диагностики в среднечастотном диапазоне. Это делает его подходящим решением для инженерных лабораторий, сервисных служб, учебных центров и производственных подразделений, работающих с радиотехническими изделиями.
Отличительные особенности цифрового анализатора спектра RIGOL DSA705
- Высокая стабильность и точность измерений благодаря современной обработке сигнала.
- Удобный пользовательский интерфейс, обеспечивающий быстрое выполнение типовых тестов.
- Наличие режимов для анализа спектра, поиска помех и контроля параметров сигнала.
- Широкий набор инструментов визуализации, упрощающих интерпретацию результатов.
- Поддержка дополнительных опций и программного расширения для специализированных задач.
- Быстрое обновление данных на экране, что повышает эффективность работы с динамичными сигналами.
- Компактный форм-фактор и эргономичное размещение органов управления.
- Высокая устойчивость работы при длительных измерениях и в условиях повышенной нагрузки.
- Оптимальное решение для регулярной диагностики оборудования в лабораториях и сервисных подразделениях.
- Надёжная конструкция, рассчитанная на интенсивную эксплуатацию в профессиональной среде.
Сферы применения анализатор спектра RIGOL DSA705
- Тестирование и настройка радиосистем различного назначения.
- Анализ помех и исследование качества работы электронных устройств.
- Контроль параметров сигналов при разработке и производстве оборудования.
- Испытания и диагностика компонентов РЧ-тракта.
- Учебные и научно-исследовательские лаборатории, работающие с радиотехникой.

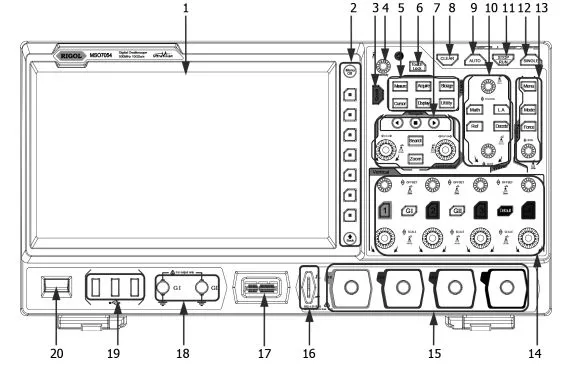

Элементы управления
- Емкостной сенсорный экран
- Кнопки функционального меню
- Кнопка быстрого доступа
- Многофункциональная ручка
- Кнопки функций
- Кнопка блокировки экрана
- Органы управления горизонтальной системой
- Кнопка удаления информации CLEAR
- Кнопка автоматической настройки сигнала
- Органы управления сигналом
- Кнопка RUN/STOP
- Кнопка одиночного запуска
- Органы управления запуском
- Органы управления вертикальной системой
- Входы аналоговых каналов
- Выход компенсации пробника / Заземление
- Входной терминал цифровых каналов
(Данная функция доступна только для моделей MSO7000) - Выходной разъем двухканального генератора сигналов2
(Данная функция доступна только для моделей MSO7000 с установленной опцией генератора MSO7000-AWG.)
- Интерфейс USB HOST
- Кнопка включения питания
- Ручка
- LAN Interface Подключите прибор к локальной сети
- USB DEVICE Interface Можно подключить прибор к ПК
- USB HOST Interface Можно подключить запоминающее устройство, совместимое с USB,
к инструменту через интерфейс USB HOST - HDMI Video Output Можно подключить прибор к внешнему дисплею с интерфейсом HDMI
- EXT TRIG Разъем для входа внешнего сигнала запуска
- TRIG OUT может выводить сигнал, отражающий реальную скорость захвата осциллограм на каждом запуске.
- Вход замка блокировки Kensington позволяет зафиксировать прибор в конкретном месте
- Держатель предохранителя
- Разъем для подключения шнура питания
Уникальные функции анализатор спектра RIGOL
Минимальная полоса разрешения 10 Гц (RBW)
Позволяет точно разделять сигналы с близкими частотами и облегчает их распознавание.
Предварительные ЭМС-измерения (опция)
DSA700 оснащён ЭМС-фильтром 6 дБ и квазипиковым детектором, обеспечивая более точные предварительные испытания и диагностику. Поддерживается формирование отчётов через ПО S1210.
Низкий уровень шума для анализа слабых сигналов
Серия DSA700 имеет средний уровень шума до -130 дБм (нормализовано на 100 Гц), что повышает точность измерений слабых сигналов.
Высокоскоростной захват сигналов ASK/FSK
DSA700 выполняет быстрый захват ASK/FSK с помощью SSC-DSA и поддерживает тестирование 2FSK с измерением центральной частоты, мощности и частотного сдвига.
Технические характеристики лабораторного анализатора спектра RIGOL DSA705
| Наименование | Значение |
|---|---|
| Рабочий диапазон частот | От 100 кГц до 500 МГц |
| Разрешение по частоте | 1 Гц |
| Параметры встроенного источника опорной частоты | |
| Опорная частота | 10 МГц |
| Точность при калибровке | <1 ppm |
| Температурная стабильность в диапазоне от 0℃ до 50℃ с опорным уровнем 25 ℃ | <2 ppm |
| Старение | <2 ppm/год |
| Режим анализатора спектра общего назначения (GPSA) | |
| Точность определения частоты | |
| Разрешение | span / (кол-во точек развертки-1) |
| Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
| Счетчик частоты | |
| Разрешение | 1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц |
| Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
| Полоса обзора (Span) | |
| Диапазон | 0 Гц, от 100 Гц до макс. частоты |
| Погрешность | ± span / (кол. точек развертки-1) |
| Фазовый шум (fцентр ="500 МГц, при температуре от 20 до 30 °C) | |
| Отстройка 10 кГц | <-80 дБн/Гц |
| Отстройка 100 кГц | <-100 дБн/Гц (тип.) |
| Полоса пропускания (RBW) | |
| Разрешение ПЧ RBW (-3 дБ) | От 100 Гц до 1 МГц, с шагом 1-3-10 |
| Точность RBW | <5"%(ном.) |
| Избирательность (60 дБ:3 дБ) | <5(ном.) |
| Разрешение VBW (-3 дБ) | От 1 Гц до 3 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
| Параметры измерения амплитуды | |
| Измерение уровня (fцентр ≥ 10 МГц) | От среднего уровня собственных шумов (DANL) до +20 дБм |
| Максимальный входной уровень | |
| Постоянное напряжение | 50 В |
| Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
| Перегрузка | +30 дБм (1 Вт) |
| Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW="10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
| без предусилителя | |
| 100 кГц...1" МГц | <-90 дБм, <-110 дБм (тип.) |
| 1 МГц…500 МГц | <-100 дБм, <-110 дБм (тип.) |
| с предусилителем | |
| 100 кГц...1 МГц | <-110 дБм, <-130 дБм (тип.) |
| 1 МГц…500 МГц | <-120 дБм, <-130 дБм (тип.) |
| Параметры отображаемого уровня | |
| Логарифмическая шкала | От 1 до 200 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 601 |
| Количество графиков | 3+математические трассы |
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение,квазипиковый с опцией EMI-DSA800 |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Линейность частотной характеристики | |
| без предусилителя, fцентр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…500 МГц | <0,7 дБ; |
| с предусилителем fцентр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…500 ГГц | <1,0 дБ; |
| Параметры встроенного аттенюатора | |
| Диапазон ослабления | от 0 до 30 дБ, с шагом 1 дБ |
| Погрешность переключения (fцентр="50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C): | <0,5" дБ |
| Точность определения амплитуды (fцентр="50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,4 дБ |
| Установка опорного уровня | |
| Логарифмическая шкала | От - 100 дБм до +20 дБм с шагом 1 дБ, 0.01 дБ |
| Линейная шкала | 4 разряда |
| Погрешность переключения RBW (RBW=1 кГц) | <0,1 дБ |
| Параметры встроенного предусилителя | |
| Частотный диапазон | От 100 кГц до 500 МГц |
| Коэффициент усиления | 20 дБ |
| Погрешность измерения уровня | |
| (достоверность 95"%, с/ш>20 дБ, RBW =" VBW = "1 кГц, аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) | <1,5 дБ (ном.) |
| КСВН по входу (аттенюатор ≥10 дБ) | |
| От 300 кГц до 500 МГц | <1,5 дБ |
| Искажения | |
|
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор =" 10 дБ, вх. уровень =-20 дБ,) |
+40 дБм |
|
Интермодуляционные искажения "3-го порядка (fцентр ≥50 МГц, аттенюатор =" 10 дБ, вх. уровень =-20 дБ) |
+10 дБм |
|
Точка "1дБ компрессии (fцентр ≥50 МГц, аттенюатор =" 0 дБ) |
>0 дБм |
| Развертка (Sweep) | |
| Время развертки |
Нулевой обзор от 20 мкс до 500 с Полоса обзора ≥100 Гц от 10 мс до 500 с |
| Погрешность времени развертки |
Нулевой обзор (sweep > 1 мс) 5% Полоса обзора ≥ 100 Гц,5% |
| Тип запуска | непрерывный, одиночный |
| Триггер | |
| Источник | свободный, внешний , видео |
| Внешний уровень запуска | 5 В TTL уровень |
| Входы/Выходы | |
| ВЧ вход |
Разъем N-типа (female) Импеданс 50 Ом |
| Вход / Выход внутреннего источника опорного сигнала |
Частота 10 МГц Выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
| Вход / Выход внешнего источника опорного сигнала |
Частота 10 МГц ± 5 ppm Выходной уровень от 0 дБм до +10 дБм, Разъем BNC-тип (female) Импеданс 50 Ом |
| Вход внешнего запуска |
Разъем BNC-тип (female) Импеданс ≥1 кОм |
| Общие данные | |
| Дисплей | 8" TFT экран, 800 х 480 пикселей |
| Память | Внутренняя: флэш-память Внешняя: USB-флэш накопитель |
| Интерфейсы | USB, LAN, GPIB |
| Электропитание | 220 В, 50 Гц, макс. 50 Вт со всеми опциями |
| Диапазон рабочих температур | от 0 до 50 °C |
| Габаритные размеры | 361.6 x 178.8 х 128 мм |
| Масса | 4,25 кг |
Габаритные размеры анализатор спектра RIGOL серии DS700
Комплект поставки анализатора спектра RIGOL DSA705
- Анализатор спектра RIGOL DSA705
- Кабель питания
- Краткое руководство
