RIGOL DSA875-TG анализатор спектра
RIGOL DSA875-TG — высокоточный анализатор спектра со встроенным следящим генератором, предназначенный для спектральной диагностики, тестирования и разработки радиочастотных систем. Идеален для лабораторий, производственных стендов и инженерных задач.
RIGOL DSA875-TG - профессиональный анализатор спектра, предназначенный для высокоточного исследования радиочастотных сигналов, тестирования электронных устройств и контроля параметров высокочастотных трактов. Модель объединяет расширенные возможности спектрального анализа со встроенным следящим генератором, что делает её универсальным инструментом для лабораторий, производственных испытательных стендов и инженерных подразделений, работающих с современными телекоммуникационными и радиотехническими системами. Прибор обеспечивает уверенную работу в условиях, где необходима высокая чувствительность, точность измерений и стабильность воспроизведения результатов.
Использование RIGOL DSA875-TG позволяет инженерам проводить всестороннюю диагностику характеристик сигналов, анализировать частотно-амплитудные спектры, выявлять гармоники, интермодуляции и помехи. Функциональность устройства значительно ускоряет процесс разработки и оптимизации электронных модулей, а наличие следящего генератора расширяет возможности измерений, включая тестирование фильтров, усилителей, трактов передачи и других компонентов СВЧ-оборудования. Эргономичный интерфейс, гибкость настройки и высокая надёжность конструкции делают прибор эффективным и удобным в ежедневной работе.
Отличительные особенности цифрового анализатора спектра RIGOL DSA875-TG
- Высокая чувствительность и низкий уровень фазовых шумов обеспечивают точное отображение спектра и выявление слабых сигналов.
- Встроенный следящий генератор расширяет функциональность прибора и делает возможным проведение частотно-зависимых измерений.
- Широкий набор инструментов анализа позволяет исследовать спектр, модуляции, помехи и параметры связи.
- Быстрая обработка данных и высокая скорость перестройки повышают эффективность тестовых процедур.
- Удобный интерфейс ускоряет настройку и снижает время подготовки измерений.
- Совместимость с автоматизированными стендами и программным обеспечением облегчает интеграцию в производственные процессы.
- Надёжная конструкция и устойчивость к эксплуатационным нагрузкам гарантируют длительный ресурс работы.
- Большой динамический диапазон повышает точность анализа даже в сложных частотных условиях.
Сферы применения анализатор спектра RIGOL DSA875-TG
- Разработка и тестирование радиочастотных модулей и устройств связи.
- Анализ спектра для телекоммуникационных, навигационных и измерительных систем.
- Исследование параметров фильтров, усилителей и трактов передачи.
- Диагностика электромагнитной совместимости и помехоустойчивости.
- Контроль качества продукции на производственных стендах.
- Научные исследования в области радиотехники, электроники и СВЧ-технологий.

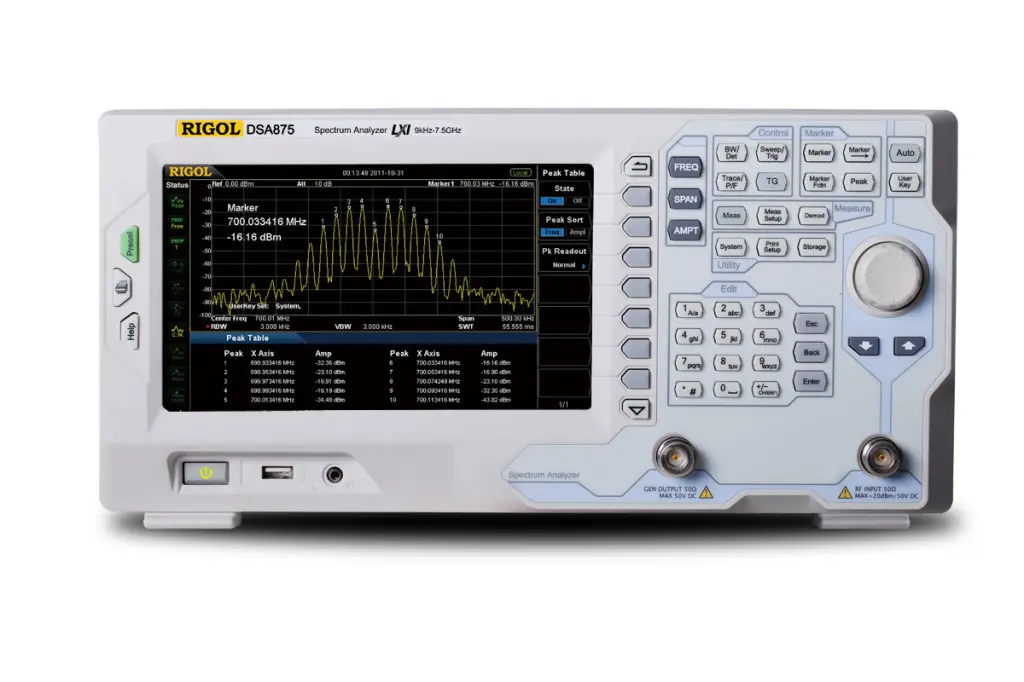

Внешний вид и элементы управления RIGOL DSA875-TG
Уникальные функции RIGOL DSA875-TG
Ширина полосы разрешения 10 Гц
Благодаря применению RF-технологий серия DSA800 обеспечивает полосу разрешения до 10 Гц. Это позволяет точно разделять близко расположенные сигналы с одинаковым уровнем и повышает качество их селективного анализа.
DANL: -161 дБм с предусилителем (опция)
Благодаря применению RF-технологий серия DSA800 обеспечивает высокую чувствительность измерений. Низкий уровень собственных шумов с предусилителем позволяет увереннее обнаруживать слабые сигналы и повышает точность анализа.
Предварительное тестирование ЭМС
Встроенный ЭМС-фильтр (6 дБ) и квазипиковые детекторы повышают точность предварительной оценки электромагнитной совместимости. Поддерживается полный цикл тестирования с возможностью формирования отчетов через специализированное ПО.
Отслеживающий генератор и измерение VSWR
Приборы серии DSA800 поддерживают измерение коэффициента стоячей волны (VSWR). Модели с отслеживающим генератором (-TG) и мостом VSWR позволяют проводить тестирование трактов и согласования в ВЧ-системах.
ПО UltraSpectrum
Опциональное программное обеспечение UltraSpectrum обеспечивает расширенное управление спектроанализатором, а также предоставляет инструменты визуализации и анализа, включая отображение спектра и водопада.
Технические характеристики лабораторного анализатора спектра RIGOL DSA875-TG
| Наименование | Значение |
|---|---|
| Рабочий диапазон частот | От 9 кГц до 7,5 ГГц |
| Фазовый шум | -98 дБн/Гц@10 кГц и DANL =" -161 дБм |
| Параметры встроенного источника опорной частоты | |
| Опорная частота | 10 МГц |
| Точность при калибровке | <1 ppm |
| Температурная стабильность в диапазоне от 0℃ до 50℃ с опорным уровнем 25 ℃ | <0,5 ppm |
| Старение | <1 ppm/год |
| Режим анализатора спектра общего назначения (GPSA) | |
| Точность определения частоты | |
| Разрешение | span / (кол-во точек развертки-1) |
| Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
| Счетчик частоты | |
| Разрешение | 1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц |
| Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
| Полоса обзора (Span) | |
| Диапазон | 0 Гц, от 100 Гц до макс. частоты |
| Погрешность | ± span / (кол. точек развертки-1) |
| Фазовый шум (fцентр ="1 ГГц, при температуре от 20 до 30 °C) | |
| Отстройка 10 кГц | <-98 дБн/Гц (тип.) |
| Отстройка 100 кГц | <-100 дБн/Гц (тип.) |
| Полоса пропускания (RBW) | |
| Разрешение ПЧ RBW (-3 дБ) | От 10 Гц до 1" МГц, с шагом 1-3-10 |
| Точность RBW | <5%(ном.) |
| Избирательность (60 дБ:3 дБ) | <5(ном.) |
| Разрешение VBW (-3 дБ) | От 1 Гц до 3 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
| Параметры измерения амплитуды | |
| Измерение уровня (fцентр ≥ 10 МГц) | От среднего уровня собственных шумов (DANL) до +20 дБм |
| Максимальный входной уровень | |
| Постоянное напряжение | 50 В |
| Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
| Перегрузка | +30 дБм (1 Вт) |
| Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW="10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
| без предусилителя | |
| 9 кГц...100 кГц | <-110 дБм (тип.) |
| 100 кГц...5 МГц | <-125 дБм, <-128 дБм (тип.) |
| 5 МГц…3,2 ГГц | <-130 дБм, <-134 дБм (тип.) |
| 3,2 ГГц…6,0 ГГц | <-126 дБм, <-130 дБм (тип.) |
| 6,0 ГГц…7,5 ГГц | <-121" дБм, <-125 дБм (тип.) |
| с предусилителем | |
| 9 кГц...100 кГц | <-142 дБм (тип.) |
| 100 кГц...5 МГц | <-142 дБм, <-145 дБм (тип.) |
| 5 МГц…3,2 ГГц | <-147 дБм, <-151 дБм (тип.) |
| 3,2 ГГц…6,0 ГГц | <-143 дБм, <-147 дБм (тип.) |
| 6,0 ГГц…7,5 ГГц | <-138 дБм, <-142 дБм (тип.) |
| Параметры отображаемого уровня | |
| Логарифмическая шкала | От 1 до 200 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 601 |
| Количество графиков | 3+математические трассы |
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение,квазипиковый с опцией EMI-DSA800 |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Линейность частотной характеристики | |
| без предусилителя, fцентр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…1,5 ГГц | <0,5 дБ; <0,3 дБ (тип.) |
| 1,5 ГГц…3,2 ГГц | <0,5 дБ; <0,3 дБ (тип.) |
| 3,2 ГГц…7,5 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| с предусилителем fцентр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…1,5 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| 1,5 ГГц…3,2 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| 3,2 ГГц…7,5 ГГц | <0,9 дБ; <0,3 дБ (тип.) |
| Параметры встроенного аттенюатора | |
| Диапазон ослабления | от 0 до 30 дБ, с шагом 1 дБ |
| Погрешность переключения (fцентр="50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C): | <0,3 дБ |
| Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
| Установка опорного уровня | |
| Логарифмическая шкала | От - 100 дБм до +20 дБм с шагом 1 дБ |
| Линейная шкала | 4 разряда |
| Погрешность переключения RBW (RBW=1 кГц) | <0,1 дБ |
| Параметры встроенного предусилителя | |
| Частотный диапазон | От 100 кГц до 7,5" ГГц |
| Коэффициент усиления | 17 дБ |
| Погрешность измерения уровня | |
|
(достоверность 95%, с/ш>20 дБ, RBW =" VBW = "1 кГц, аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) |
<0,8 дБ (ном.) |
| КСВН по входу (аттенюатор ≥10 дБ) | |
| От 300 кГц до 3,2 ГГц |
<1,5 |
| От 3,2 ГГц до 7,5 ГГц | <1,8 |
| Искажения | |
|
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор =" 10 дБ, вх. уровень =-20 дБ,) |
+45 дБм |
|
Интермодуляционные искажения "3-го порядка (fцентр ≥50 МГц, аттенюатор =" 10 дБ, вх. уровень =-20 дБ) |
+11 дБм, тип. +15 дБм |
|
Точка "1дБ компрессии (fцентр ≥50 МГц, аттенюатор =" 0 дБ) |
>0 дБм |
| Развертка (Sweep) | |
| Время развертки |
Нулевой обзор от 20 мкс до 7500 с Полоса обзора ≥100 Гц от 1 мс до 1500 с |
| Погрешность времени развертки |
Нулевой обзор (sweep > 1 мс) 5% Полоса обзора ≥ 100 Гц,5% |
| Тип запуска | непрерывный, одиночный |
| Триггер | |
| Источник | свободный, внешний , видео |
| Внешний уровень запуска | 5 В TTL уровень |
| Трекинг-генератор | |
| Диапазон частот | От 100 кГц до 7,5 ГГц |
| Динамический диапазон | -40 до 0 дБм |
| Разрешение по амплитуде | 1 дБ |
| Равномерность АЧХ (отн. 50 МГц) | ± 3 дБ (ном.) |
| Входы/Выходы | |
| ВЧ вход |
Разъем N-типа (female) Импеданс 50 Ом |
| Вход / Выход внутреннего источника опорного сигнала |
Частота 10 МГц Выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
| Вход / Выход внешнего источника опорного сигнала |
Частота 10 МГц ± 5 ppm Выходной уровень от 0 дБм до +10 дБм, Разъем BNC-тип (female) Импеданс 50 Ом |
| Вход внешнего запуска 1 |
Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень |
| Общие данные | |
| Дисплей | 8" TFT экран, 800 х 480 пикселей |
| Память |
Внутренняя: флэш-память Внешняя: USB-флэш накопитель |
| Интерфейсы | USB, LAN, GPIB (опция) |
| Электропитание | 220 В, 50 Гц, макс. 50 Вт со всеми опциями |
| Диапазон рабочих температур | от 0 до 50 °C |
| Габаритные размеры | 361.6 x 178.8 х 128 мм |
| Масса | 5,15 кг |
Габаритные размеры анализатор спектра RIGOL серии DSA800
Комплект поставки анализатора спектра RIGOL DSA875-TG
- Анализатор спектра Rigol DSA875-TG
- Краткое руководство
- Кабель питания
