МЕГЕОН 40066 тестер-трассоискатель кабельный
МЕГЕОН 40066 - кабельный тестер-трассоискатель, предназначенный для быстрого обнаружения, идентификации и диагностики линий связи в структурированных кабельных системах. Прибор применяется для поиска скрытой проводки, определения маршрута прокладки кабеля, проверки целостности линий и выявления ошибок при монтаже. Устройство позволяет значительно сократить время на обслуживание телекоммуникационных сетей и повысить точность технических работ при эксплуатации и ремонте кабельной инфраструктуры.
Тестер-трассоискатель МЕГЕОН 40066 сочетает в себе функции передатчика и приёмника сигнала, обеспечивая уверенное обнаружение кабеля даже в условиях плотной укладки проводов и наличия электромагнитных помех. Благодаря наглядной светодиодной и звуковой индикации оператор получает мгновенную обратную связь о состоянии линии и направлении трассы. Поддержка стандартов RJ11 и RJ45 делает прибор универсальным решением для обслуживания телефонных и компьютерных сетей.
Отличительные особенности МЕГЕОН 40066
- Дистанция трассировки кабеля до 1000 м.
- Светодиодная и звуковая индикация выходного сигнала передающего устройства.
- Поддержка стандартов тестируемых линий связи RJ11 и RJ45.
- Высокая точность определения маршрута прокладки кабеля.
- Возможность быстрого выявления обрывов и ошибок подключения.
- Удобство эксплуатации за счёт простой и логичной системы управления.
- Подходит для работы в условиях плотной кабельной разводки.
- Не требует отключения оборудования при проведении диагностики.
- Компактное исполнение для использования на объектах различного масштаба.
Сферы применения кабельного тестера
- Монтаж и обслуживание локальных вычислительных сетей.
- Диагностика телефонных линий и слаботочных систем.
- Прокладка и контроль структурированных кабельных систем.
- Эксплуатация сетевого оборудования в офисных и промышленных зданиях.
- Техническое обслуживание серверных и телекоммуникационных шкафов.
- Поиск скрытой проводки при ремонте и реконструкции помещений.
- Работы сервисных и инжиниринговых компаний.

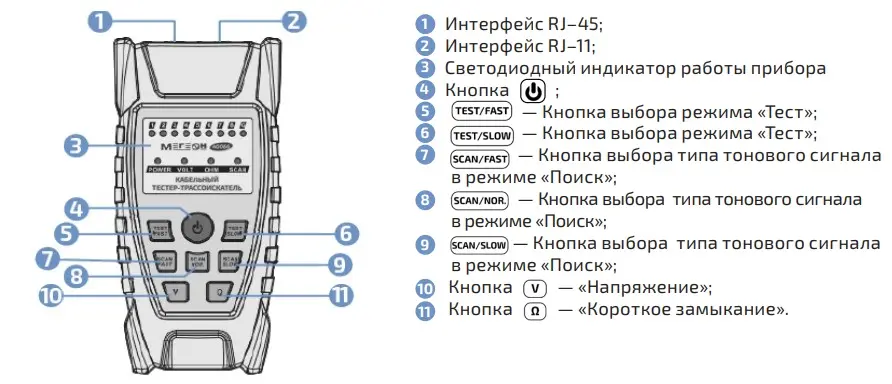

Внешний вид передающего устройства

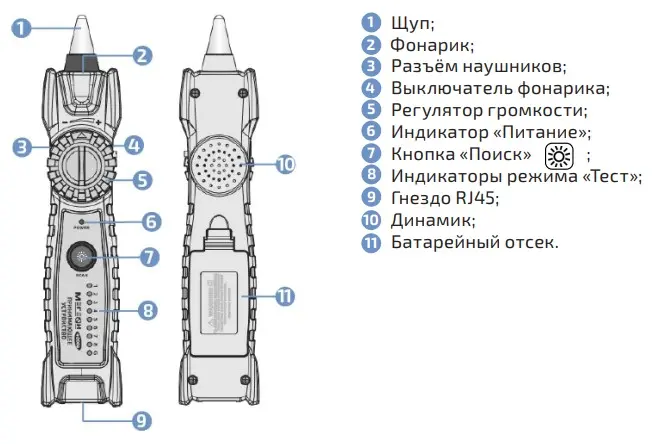

Внешний вид принимающего устройства
Технические характеристики трассоискателя МЕГЕОН 40066
| Характеристики | Значения |
|---|---|
| Режим тестирования/сканирования | быстрое, медленное, нормальное |
| Функции тестирования |
тестирование целостности проводников; определение коротко замкнутых проводников, открытой цепи; индикация последовательности кабельной структуры; детектирования напряжения, трассировка кабеля |
| Максимальное расстояние передачи сигнала | более 1 км |
| Индикация | светодиодная, звуковая |
| Разъёмы | RJ-45, RJ-11, разъем для подключения наушников |
| Питание | батарея 9 В, типоразмера 6F22 (приёмник), 3 x 1,5 В AAA (передатчик) |
| Условия эксплуатации | -10…40 °С |
| Допустимая влажность | 10…95 % относительной влажности |
| Условия хранения и транспортировки | -10…40 °С |
| Габариты передатчик | 134х63х31 мм |
| Габариты приёмник | 200х40х32 мм |
| Габаритные размеры товара в транспортной упаковке | 59x225x133 мм |
| Вес передатчика (с батареей) | 140 г |
| Вес приёмника (с батареей) | 130 г |
| Масса товара в транспортной упаковке | 465 г |
Комплект поставки
- Передающее устройство МЕГЕОН 40066
- Защитный холдер
- Принимающее устройство МЕГЕОН 40066
- Кабель RJ45
- Кабель RJ11
- Кабель RJ11- "Крокодил"
- Руководство по эксплуатации
