UNI-T UT25CL кабелеискатель
Кабелеискатель UNI-T UT25CL предназначен для трассировки кабельных линий, обнаружения металлических трубопроводов, а также для определения мест обрывов, коротких замыканий и повреждений проводки. UNI-T UT25CL широко применяется при монтажных, ремонтных и аварийно-восстановительных работах, когда требуется быстрое выявление трасс без вскрытия конструкций.
Кабелеискатель UNI-T UT25CL — профессиональный инструмент для точного и безопасного поиска скрытых инженерных коммуникаций в зданиях, сооружениях и под землёй. Прибор предназначен для трассировки кабельных линий, обнаружения металлических трубопроводов, а также для определения мест обрывов, коротких замыканий и повреждений проводки. UNI-T UT25CL широко применяется при монтажных, ремонтных и аварийно-восстановительных работах, когда требуется быстрое выявление трасс без вскрытия конструкций.
В состав комплекта входит генератор сигнала UT25CL-T и приёмник-локатор UT25CL-R, работающие как в паре, так и в сложных конфигурациях. Генератор формирует модулированный сигнал, который подаётся на линию, а приёмник точно отслеживает его прохождение по кабелю или металлическому объекту. Кабелеискатель UNI-T UT25CL позволяет работать как с обесточенными, так и с находящимися под напряжением линиями, что особенно важно при эксплуатации действующих электроустановок.
Одним из ключевых преимуществ UNI-T UT25CL является возможность одновременного использования до восьми генераторов. Это упрощает идентификацию отдельных линий в плотных кабельных пучках и распределительных системах. Информативный ЖК-дисплей с круговой гистограммой обеспечивает наглядное отображение уровня сигнала, а акустическая и визуальная индикация ускоряет процесс трассировки. Для точной настройки под условия работы предусмотрена регулировка чувствительности по девяти уровням, а также регулировка мощности выходного сигнала генератора.
Кабелеискатель UNI-T UT25CL оснащён NCV-детектором, который позволяет бесконтактно обнаруживать наличие напряжения выше 80 В. Встроенный вольтметр с диапазоном измерений от 8 до 480 В обеспечивает определение уровня напряжения и полярности, повышая безопасность персонала. Подсветка дисплея и встроенный фонарик делают работу удобной в тёмных помещениях, колодцах и технических зонах.
Конструкция прибора рассчитана на эксплуатацию в тяжёлых условиях. Степень защиты IP54 обеспечивает устойчивость к пыли и брызгам воды, а соответствие категории электробезопасности CAT III 480V подтверждает возможность применения в распределительных сетях и промышленных установках. Автономное питание от батареек гарантирует мобильность и независимость от внешних источников энергии. Кабелеискатель UNI-T UT25CL демонстрирует высокую точность трассировки даже на промышленных объектах, в условиях плотной застройки и на аварийных участках.
Область применения кабелеискателя UNI-T UT25CL
- Электромонтажные организации при прокладке и проверке кабельных линий.
- Службы эксплуатации зданий при обслуживании электрических и слаботочных систем.
- Аварийные и ремонтные бригады при поиске повреждений и скрытых дефектов.
- Энергетики и коммунальные службы при обслуживании распределительных сетей.
- Инженеры при реконструкции и новом строительстве.
- Поиск и трассировка инженерных сетей под землёй, в стенах и перекрытиях.
Внешний вид передатчика UT25CL-T
- Входной/выходной терминал
- Экран с подсветкой
- Индикатор ELV
- Кнопка для включения/выключения сигнальной передачи
- Кнопка "Вверх/Вниз"
- Кнопка подсветки/включения звука
- Кнопка LEVEL
- Кнопка CODE
- Кнопка питания
- Зуммер расположен здесь

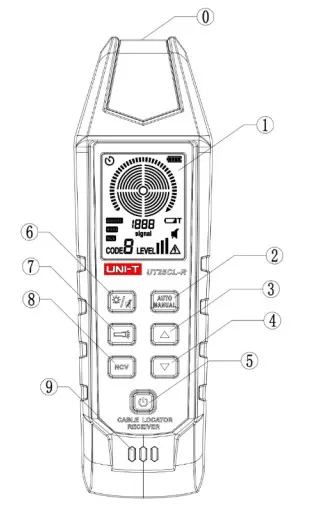

Внешний вид приемника UT25CL-R
- Это конец для трассировки кабеля, здесь размещён датчик NCV
- Экран с подсветкой
- Кнопка AUTO/MANUAL (доступна в режиме трассировки кабеля)
- Кнопка ▲(доступна в режиме трассировки и при ручной настройке)
- Кнопка ▼ (доступна в режиме трассировки кабеля)
- Кнопка питания
- Кнопка подсветки / отключения звука
- Кнопка фонарика
- Кнопка NCV (бесконтактного определения напряжения)
- Зуммер расположен здесь
Технические характеристики детектора проводки UNI-T UT25CL
| Характеристики | Значения |
|---|---|
| Выходной сигнал | 33 кГц |
| Диапазон напряжений | 8 ~ 480 В |
| Дисплей | LCD |
| Подсветка | есть |
| Значение кода | 0,1,2,3,4,5,6,7 |
| Мощность сигнала | три режима |
| Однополярный тест | есть (провод под напряжением, до 480 В) |
| Биполярный тест | есть (провод под напряжением, до 480 В) |
| Светодиодный индикатор ELV |
1. если входное напряжение превышает 25 В, включается индикатор ELV. 2. при повышении напряжения яркость светодиода ELV увеличивается. 3. в любом другом случае индикатор ELV будет тусклым или не будет гореть. |
| Характеристики приемника | |
| Частота приема | 33 кГц |
| Глубина трассировки |
около 0 ~ 2,5 м (однополярный режим) около 0 ~ 0,5 м (биполярный режим) |
| Диапазон напряжения NCV | 80 В ~ 1000 В, 50 Гц/60 Гц |
| Глубина обнаружения напряжения | около 0 ~ 0,4 метра |
| Значение кода | 0,1,2,3,4,5,6,7 |
| Мощность сигнала | три режима |
| Совместимость с несколькими передатчиками | до 8 штук |
| Дисплей | LCD |
| Другие характеристики | |
| Фонарик | есть |
| Подсветка | есть |
| Ручная регулировка чувствительности | есть |
| Категория перенапряжения | CAT III 480 В |
| Степень загрязнения | 2 |
| Степень защиты | IP54 |
| Сертификаты | CE, RoHS |
Комплект поставки трассоискателя UNI-T UT25CL
- Передатчик UT25CL-T
- Приемник UT25CL-R
- Тестовые провода (красный + черный)
- Зажимы типа «крокодил» (красный + черный)
- Щуп с наконечником (красный + черный)
- Переменный поляризованный штекер
- Батареи питания
