UNI-T UT681HDMI кабельный тестер
Кабельный тестер UNI-T UT681HDMI предназначен для быстрой и точной диагностики HDMI-кабелей в мультимедийных и профессиональных AV-системах.
Кабельный тестер UNI-T UT681HDMI предназначен для быстрой и точной диагностики HDMI-кабелей в мультимедийных и профессиональных AV-системах. Прибор позволяет оперативно выявлять обрывы, короткие замыкания, ошибки распиновки и перекрёстные соединения, что особенно важно при монтаже и обслуживании оборудования с высоким разрешением сигнала. Благодаря наглядной индикации и простой логике работы UNI-T UT681HDMI экономит время специалиста и снижает риск скрытых неисправностей кабельной линии.
Тестер UNI-T UT681HDMI выполняет проверку всех 19 контактов HDMI-разъёма с поштучной светодиодной индикацией, что даёт полное представление о состоянии каждой линии. В режиме Scan Mode осуществляется последовательное сканирование контактов для детального поиска неисправностей, а Full Display Mode позволяет одновременно оценить целостность всех цепей и быстро принять решение о пригодности кабеля. Такая схема диагностики удобна как для первичной проверки, так и для контроля после прокладки или ремонта.
Продуманная конструкция делает кабельный тестер UNI-T UT681HDMI удобным инструментом для ежедневного использования. Компактные размеры упрощают транспортировку, автономное питание от батареи обеспечивает работу без внешних источников энергии, а ударопрочный корпус защищает электронику. Чёткая светодиодная индикация хорошо читается даже при недостаточном освещении, что важно при работе в серверных, стойках и монтажных нишах.
Кабельный тестер UNI-T UT681HDMI подходит для широкого круга задач и применяется в следующих областях
- Монтаж и обслуживание домашних кинотеатров.
- Установка и диагностика профессиональных AV-систем.
- Проверка HDMI-кабелей в конференц-залах и учебных аудиториях.
- Сервисное обслуживание телевизоров, проекторов и медиаплееров.
- Работа инсталляторов, системных интеграторов и сервисных инженеров.

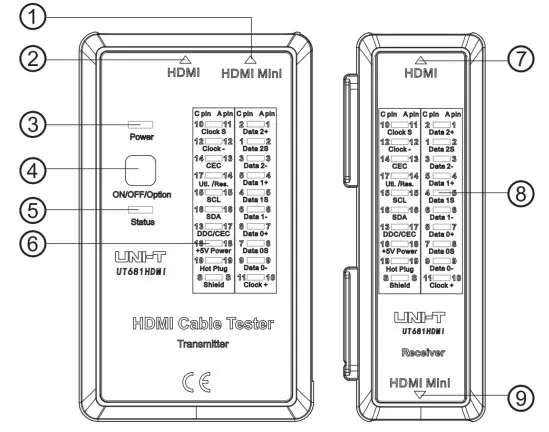

Устройство UNI-T UT681HDMI
- Интерфейс передатчика HDMI Mini (Тип C)
- Интерфейс передатчика HDMI стандарт (Тип A)
- Индикатор питания передатчика
- Кнопка питания передатчика (ВКЛ/ВЫКЛ)
и кнопка переключения режимов - Индикатор аналогового состояния передатчика
- Индикатор выравнивания передатчика
- Интерфейс приемника HDMI стандарт (Тип A)
- Индикатор выравнивания приемника
- Интерфейс приемника HDMI Mini (Тип C)
Технические характеристики кабельного тестера UNI-T UT681HDMI
| Характеристики | Значение |
|---|---|
| Измерение длины кабеля | нет |
| Функция трассоискателя | нет |
| Проверка кабелей | HDMI, Mini HDMI |
| Режим тестирования |
быстрый, LED1 ~ LED8, LED_G медленный, LED1 ~ LED8, LED_G |
| Кабель Ethernet | экранированный / неэкранированный тест |
| Индикация низкого заряда батареи питания | < 7.2 В |
| Функция ручного отключения режима тестирования | есть |
| Функция автоматического выключения передатчика | через 10 минут отсутствия активных действий |
| Питание | DC 9 В (NEAD 1604 / 6F22) |
| Интерфейс | RJ45, RJ11 |
| Габаритные размеры | 102 x 62 x 28 мм |
| Характеристика приемника | |
| Интерфейс | HDMI, Mini HDMI |
| Питание | DC 9 В (NEAD 1604 / 6F22) |
| Габаритные размеры | 102 х 37 х 28 мм |
| Возможности |
автоматическая проверка линии на разрыв, замыкание и скрещивание определение целостности сетевого кабеля определение состояния телефонной линии отображение показаний при помощи светодиодных индикаторов |
| Общие характеристики | |
| Рабочая температура | 0°С - 40°С |
| Температура хранения | -10°С - 50°С |
| Влажность | 20% - 80% |
| Габариты | 150 x 105 x 45 мм |
| Вес | 150 г |
Комплект поставки тестера UNI-T UT681HDMI
- Передатчик
- Приемник
- Документация
- Батарея
- Упаковка
