UNI-T UT682 кабельный тестер
Кабельный тестер UNI-T UT682 — компактный и удобный инструмент для быстрой проверки целостности и правильности обжима телефонных и сетевых линий.
Кабельный тестер UNI-T UT682 — компактный и удобный инструмент для быстрой проверки целостности и правильности обжима телефонных и сетевых линий. Прибор прост в использовании, не требует специальных навыков и подходит как для профессиональной работы, так и для повседневных задач. Тестер UNI-T UT682 состоит из передающего и приёмного блоков, что позволяет проверять кабели как на рабочем месте, так и на удалённых линиях.
Кабельный тестер UNI-T UT682 поддерживает работу с кабелями RJ11 и RJ45, обеспечивая универсальность при обслуживании телефонных и Ethernet-сетей. Каждая жила отображается отдельным светодиодом, благодаря чему пользователь сразу видит порядок распиновки, обрывы, короткие замыкания и перекрёстные соединения. UNI-T UT682 поддерживает проверку полярности телефонных линий, что особенно важно при монтаже и диагностике слаботочных систем. Предусмотрены автоматический и ручной режимы сканирования, позволяющие выбрать оптимальный способ проверки в зависимости от условий работы.
Тестер UNI-T UT682 оснащён функцией автоотключения, снижающей расход энергии и увеличивающей срок службы батареек AAA. Ударопрочный корпус защищает электронику от механических воздействий при работе на объектах и выездном обслуживании. В комплект входит чехол, который упрощает хранение и транспортировку прибора, сохраняя его в рабочем состоянии.
Области применения кабельного тестера UNI-T UT682
- Монтаж и обслуживание локальных сетей;
- Проверка телефонных линий и слаботочных систем;
- Диагностика кабелей после обжима;
- Поиск неисправностей в проложенных линиях.

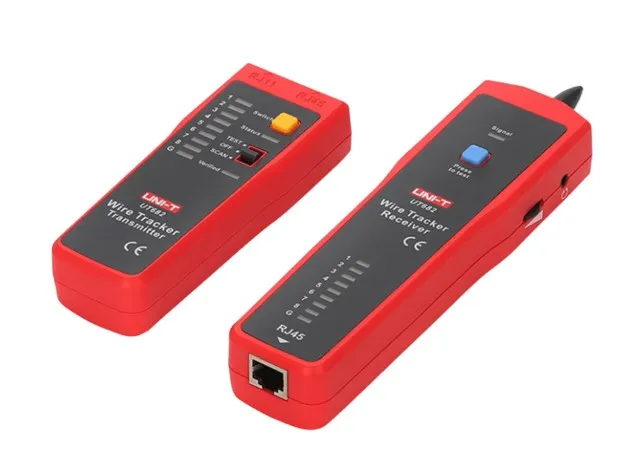

Внешний вид UNI-T UT682
- Разъем RJ45 передатчика
- Разъем RJ11 передатчика
- Переключатель типа тестового сигнала
- Индикаторы номеров жил на передатчике
- Индикатор включения передатчика Status
в режиме поиска линии - Переключатель режимов
- Индикатор Verified включения режима тестирования
линии на передатчике - Сигнальный щуп приемника
- Индикатор Signal в режиме поиска линии на приемнике
- Кнопка включения режима поиска линии на приемнике
- Индикаторы номеров жил на приемнике
- Гнездо для наушников
- Регулятор громкости приемника
- Разъем RJ45 на приемнике
Технические характеристики кабельного тестера UNI-T UT682
| Характеристики | Значение |
|---|---|
| Технические характеристики трансмиттера | |
| Расстояние обнаружения телефонной линий | ≥ 3000 м |
| Напряжение постоянного тока | ± 5 … 52 В |
| Выходное напряжение постоянного тока | 8 В |
| Защита входного напряжения постоянного тока | 60 В |
| Выходная мощность | 10 мВт |
| Частота | 1.25 Гц - 1.4 Гц |
| Питание | 9 В (NEDA 1604/6F22) |
| Габариты | 74 x 68 x 28 мм |
| Технические характеристики ресивера | |
| Максимальный ток в режиме ожидания | 10 мА |
| Максимальный рабочий ток | < 40 мА |
| Входное сопротивление | > 100 мОм |
| Питание | 9 В (NEDA 1604/6F22) |
| Габариты | 208 x 47 x 33 мм |
Комплект поставки тестера UNI-T UT682
- Передатчик – 1шт
- Приемник – 1шт
- Телефонный кабель RJ11 – 1шт.
- Сетевой кабель RJ45 – 1шт.
- Силовой кабель RJ11 с зажимами "крокодил" – 1шт.
- Руководство по эксплуатации – 1 шт.
- Чехол для переноски – 1 шт.
