UNI-T UT682D кабельный тестер
Кабельный тестер трассоискатель UNI-T UT682D предназначен для монтажников слаботочных систем, сетевых инженеров и сервисных специалистов, которым важно быстро находить и проверять кабели в пучках, щитах и скрытых трассах. В отличие от базовой модели UT682, кабельный тестер UNI-T UT682D оснащён полноценной функцией трассировки за счёт встроенного тонального генератора и чувствительного приёмника, что значительно расширяет возможности диагностики в реальных условиях эксплуатации.
Кабельный тестер трассоискатель UNI-T UT682D предназначен для монтажников слаботочных систем, сетевых инженеров и сервисных специалистов, которым важно быстро находить и проверять кабели в пучках, щитах и скрытых трассах. В отличие от базовой модели UT682, кабельный тестер UNI-T UT682D оснащён полноценной функцией трассировки за счёт встроенного тонального генератора и чувствительного приёмника, что значительно расширяет возможности диагностики в реальных условиях эксплуатации.
Тестер UNI-T UT682D работает с кабелями, оснащёнными разъёмами RJ11 и RJ45, обеспечивая универсальность при диагностике телефонных и сетевых линий. Встроенный тональный генератор позволяет подавать сигнал на выбранную линию, а приёмник с регулируемой чувствительностью точно определяет нужный кабель даже в плотных жгутах или за стеновыми панелями. Световая и звуковая индикация упрощает поиск, снижая вероятность ошибки при идентификации линий. Кабельный тестер трассоискатель UNI-T UT682D также выполняет диагностику телефонных линий, определяя обрыв, короткое замыкание, полярность подключения и наличие сигнала вызова, что особенно важно при обслуживании действующих систем связи.
Конструктивно кабельный тестер UNI-T UT682D рассчитан на повседневную полевую работу. Прочный корпус защищает электронику от случайных ударов, а простое и логичное управление позволяет быстро освоить прибор без длительного обучения. Функция автоотключения снижает расход энергии, питание от стандартных батареек обеспечивает автономность и удобство замены в любых условиях.
Основные области применения трассоискателя UNI-T UT682D
- Монтаж и обслуживание локальных вычислительных сетей.
- Поиск и идентификация кабелей в распределительных шкафах и стойках.
- Диагностика телефонных линий и аналоговых соединений.
- Обслуживание слаботочных систем в офисных и промышленных зданиях.
- Ремонт и проверка кабельных трасс при ограниченном доступе.

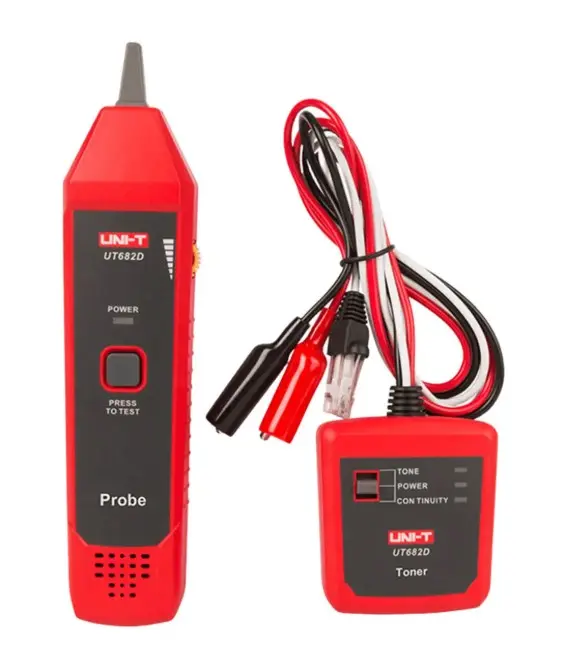

Внешний вид UNI-T UT682D
- Переключатель режимов TONE / POWER / CONTINUITY
- Светодиодный индикатор тона (TONE LED)
- Светодиодный индикатор питания (POWER LED)
- Светодиодный индикатор целостности цепи (CONTINUITY LED)
- Модульный разъём (штекер RJ11)
- Измерительные щупы
Генератор
- Приёмный щуп сигнала
- Ползунок регулировки громкости / чувствительности
- Светодиодный индикатор питания
- Кнопка тестирования
Зонд
Технические характеристики кабельного тестера UNI-T UT682D
| Характеристики | Значения |
|---|---|
| Расстояние обнаружения телефонной линий | ≥ 3000 м |
| Функция DCV(напряжение постоянного тока) | ± 5 ~ 52 В |
| Выходное напряжение | DC 8 В |
| Защита входного напряжения | DC 60 В |
| Выходная мощность | 10 мВт |
| Частота | 1.25 Гц / 1.4 Гц |
| Индикация низкого заряда батареи | < 7 В |
| Определение телефонных линий и кабелей LAN | определение гнезда |
| Интерфейс |
зажимы типа "крокодил", коннектор RJ11 |
| Тип батареи питания | DC 9 В (NEDA 1604/6F22) |
| Габаритные размеры | 74 x 68 x 28 мм |
| Характеристики ресивера | |
| Максимальный ток в режиме ожидания | ~ 10 мА |
| Максимальный рабочий ток | < 40 мА (AC, RMS) |
| Входное сопротивление | > 100 мОм |
| Индикация низкого заряда батареи | < 7 В |
| Тип батареи питания | DC 9 В (NEDA 1604/6F22) |
| Габаритные размеры | 208 x 47 x 33 мм |
| Рабочая температура | 0°С ~ 40°С |
| Температура хранения | -10°С - 50°С |
| Относительная влажность | 20% - 70% |
| Влажность хранения | 10% - 90% |
| Высота над уровнем моря | ≤ 2000 м |
| Вес | 300 г |
Комплект поставки тестера UNI-T UT682D
- Тестер трассоискатель с генератором сигнала UNI-T UT682D
- Батарея 9 В типоразмера "Крона", 2 шт.
- Чехол
- Руководство по эксплуатации
