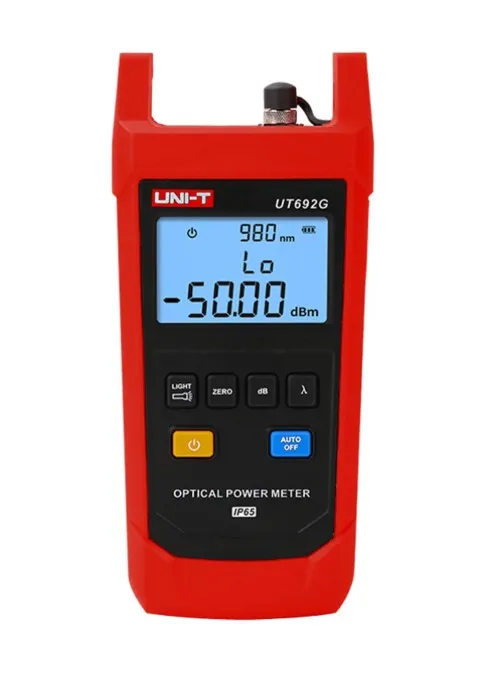

UNI-T UT692G измеритель оптической мощности
Измеритель оптической мощности UNI-T UT692G — это профессиональный прибор для точного измерения высокой мощности оптического сигнала в современных волоконно-оптических линиях связи.
Измеритель оптической мощности UNI-T UT692G — это профессиональный прибор для точного измерения высокой мощности оптического сигнала в современных волоконно-оптических линиях связи. Модель ориентирована на задачи, где базовые измерители уже не справляются: контроль выходов оптических усилителей, работа с DWDM-сетями и диагностика магистральных ВОЛС. В отличие от упрощённых версий, UT692G обладает расширенным динамическим диапазоном и рассчитан на инженеров связи, операторов телеком-инфраструктуры и специалистов по эксплуатации оптических сетей.
Преимущества и функциональность измерителя оптической мощности UNI-T UT692G
Измеритель оптической мощности UNI-T UT692G разработан для стабильной и точной работы с мощными источниками излучения. Диапазон измерений от –50 до +26 дБм позволяет безопасно контролировать выходную мощность EDFA- и Raman-усилителей, а также активного телекоммуникационного оборудования. Точность ±5% сохраняется по всему диапазону, что важно при метрологическом контроле и приёмке линий.
Прибор поддерживает 8 стандартных длин волн, применяемых в DWDM-сетях и классических оптических линиях связи. Высокочувствительный InGaAs-детектор обеспечивает корректное измерение высокой мощности без искажений и перегрузок. REL-режим позволяет оперативно оценивать потери в линии и сравнивать участки сети между собой.
Для удобства эксплуатации прибор оснащён подсветкой дисплея и функцией автоматического отключения питания. Измеритель оптической мощности UNI-T UT692G питается от стандартных батареек и обеспечивает до 60 часов автономной работы. Универсальные разъёмы FC, SC и ST с комплектом адаптеров упрощают подключение к различным типам оптических трактов. Корпус с защитой IP65 надёжно защищает прибор от пыли и влаги при полевых измерениях.
Области применения измерителя оптической мощности UNI-T UT692G
- измерение выходной мощности EDFA и Raman-усилителей;
- тестирование и настройка DWDM-оборудования;
- диагностика оптических мультиплексоров и усилительных каскадов;
- измерения в магистральных и распределительных оптических линиях связи;
- эксплуатация и обслуживание ВОЛС в дата-центрах;
- калибровка мощных оптических передатчиков;
- контроль параметров телекоммуникационных узлов и операторских сетей;
- метрологический контроль в промышленной телеком-инфраструктуре.
Дисплей UNI-T UT692G
Технические характеристики измерителя мощности UNI-T UT692G
| Характеристики | Значение |
|---|---|
| Диапазон измерения | -50~+26 дБм |
| Длина волны | 800-1700 нм |
| Коннектор | универсальный коннектор FC/SC/ST |
| Тип детектора | InGaAs |
| Погрешность | ±5% |
| Калибровка | 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 нм |
| Разрешение дисплея | линейное: 0,1%, логарифмическое: 0,01дБм |
| Сертификация | CE, IP65,RoHS |
| Автовыключение | 10 минут |
| Питание | щелочная батарея типа АА 1,5 В |
| Индикация низкого заряда | индикация низкого заряда батареи при напряжении около 3,3 В, автоматическое отключение питания при напряжении около 3 В |
| Время работы | ≥60 ч |
| Высота падения | 2 м |
| Рабочие температуры | 0°C~40°C |
| Температура хранения | -10°C~50°C |
| Размеры | 189×87×45 мм |
| Вес | 286 |
Комплект поставки измерителя UNI-T UT692G
- Оптический измеритель мощности UNI-T UT692G
- Документация
- Чехол-пенал
