RIGOL DSG3065B высокочастотный генератор сигналов
5
Арт. DSG3065B
1 261 761.93 ₽
Характеристики
Номер в госреестре СИ
:
92225-24
Взрывозащита
:
Нет
Описание
Высокочастотный генератор сигналов RIGOL DSG3065B обеспечивает формирование стабильных ВЧ и СВЧ сигналов для разработки, испытаний и калибровки современного радиочастотного оборудования. Оптимальное решение для лабораторий, производственных участков и испытательных центров.
RIGOL DSG3065B - высокочастотный генератор сигналов, предназначенный для точного формирования стабильных ВЧ и СВЧ сигналов в составе измерительных стендов, испытательных линий и лабораторных комплексов. Прибор закрывает задачи разработки, настройки и сервисной диагностики современных радиочастотных устройств, модулей связи и трактов обработки сигналов. Благодаря сочетанию широких функциональных возможностей и удобного интерфейса он подходит как для НИОКР, так и для серийного производства, обеспечивая воспроизводимость измерений и уменьшение времени на подготовку испытаний. Высокий уровень стабильности, гибкая настройка параметров сигнала и поддержка современных режимов модуляции делают генератор RIGOL DSG3065B надёжным ядром любого профессионального ВЧ стенда.
Отличительные особенности высокочастотного генератора сигналовов RIGOL DSG3065B
- Широкий рабочий диапазон частот от 9 кГц до 6,5 ГГц, позволяющий охватить большинство задач в области радиосвязи, радиолокации и ВЧ-электроники.
- Высокая спектральная чистота сигнала, снижающая уровень побочных составляющих и упрощающая анализ характеристик тестируемых устройств.
- Точная установка частоты и уровня выходного сигнала, обеспечивающая воспроизводимость настроек при серийных и периодических испытаниях.
- Поддержка режимов аналоговой и цифровой модуляции, что даёт возможность моделировать реальные условия работы телекоммуникационного и радиочастотного оборудования.
- Низкий уровень фазового шума, повышающий чувствительность и точность измерений при проверке узкополосных трактов и синтезаторов частоты.
- Удобный графический интерфейс и интуитивно понятная структура меню, сокращающая время обучения персонала и риск ошибочных настроек.
- Наличие современных интерфейсов дистанционного управления, позволяющих интегрировать генератор сигналов в автоматизированные системы тестирования.
- Гибкая система сохранения и вызова пользовательских профилей, ускоряющая перенастройку стенда при переходе между типовыми испытательными сценарииями.
- Компактное исполнение и продуманная эргономика, упрощающие встраивание высокочастотного генератора сигналов RIGOL DSG3065B в существующие лабораторные и цеховые рабочие места.
- Надёжная элементная база и ресурс промышленного класса, рассчитанный на длительную эксплуатацию в интенсивных режимах работы.
Сферы применения высокочастотного генератора сигналов RIGOL DSG3065B
- Лаборатории разработки и НИОКР, занимающиеся проектированием радиочастотных модулей, приёмопередатчиков и систем беспроводной связи.
- Испытательные центры и отделы контроля качества, проводящие приёмосдаточные и периодические испытания ВЧ-и СВЧ-оборудования.
- Производственные участки серийного выпуска радиотехнических устройств, где требуется автоматизированное тестирование в потоке.
- Сервисные и метрологические подразделения, выполняющие диагностику, юстировку и калибровку радиочастотных трактов и приборов.
- Учебные и научные лаборатории вузов и отраслевых учебных центров, использующие генератор сигналов для демонстрации принципов ВЧ-измерений и экспериментов.
- Инженерные компании системной интеграции, создающие комплексные стенды для испытаний телекоммуникационного, измерительного и приёмо-передающего оборудования.
- Отрасли связи, радиолокации и навигации, где требуется моделирование сложных сигналов и сценариев работы реальных радиосетей.

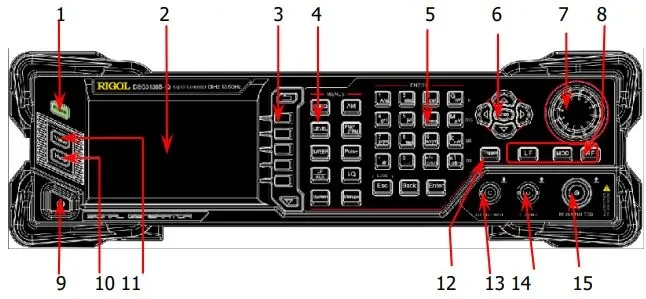

Элементы управления высокочастотного генератора сигналов серии RIGOL DSG3000B
- Preset — сброс настроек
- Дисплей — 4,3″, параметры
- Меню — навигация
- Функции — частота / амплитуда / модуляции / система
- Клавиатура — ввод (числа/текст/единицы)
- Стрелки — курсор / шаг
- Ручка — изменение значений
- Выходы — LF / RF / MOD вкл/выкл
- Питание — вкл/ожидание (задержка)
- Help — справка
- Display — режим экрана
- Trig — запуск
- Ext Mod In — вход модуляции
- LF Out — НЧ сигнал
- RF Out — ВЧ сигнал / модуляция
- PULSE I/O — импульс вход/выход (Ext / Int, Single/Train)

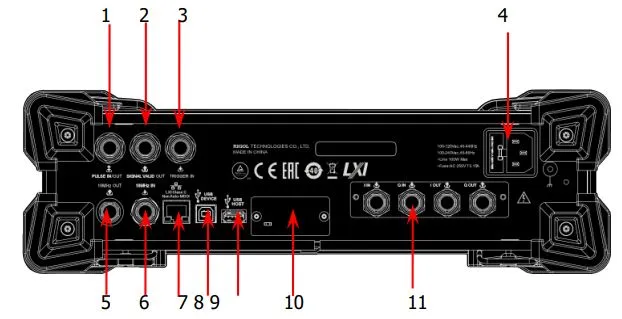

- VALID OUT — статус RF
3.3 В — настройка, 0 В — сигнал стабилен - TRIG IN — внешний триггер / gate
- Питание — 100–240 В, ≤100 Вт, предохр. T3.15A
- 10 MHz OUT — выход опоры
- 10 MHz IN — вход опоры
- LAN — сеть / удалённое управление
- USB DEVICE — ПК (USBTMC)
- USB HOST — флешка
- OCXO (опция) — стабильная опора (~40 мин прогрев)
- I/Q I/O — вход/выход I/Q сигналов
Дополнительные преимущества генератора сигналов серии RIGOL DSG3000B

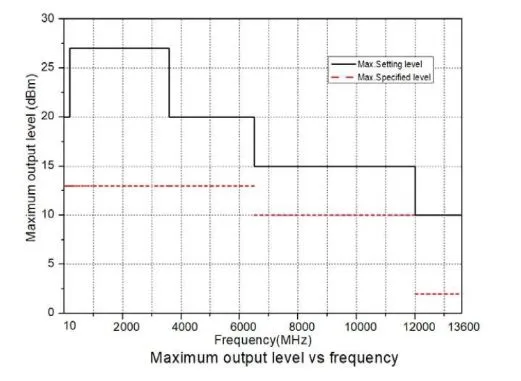

Высокая выходная мощность
Максимальная выходная амплитуда до +27 dBm позволяет эффективно тестировать усилители и радиочастотные компоненты, включая задачи проверки нелинейных характеристик.

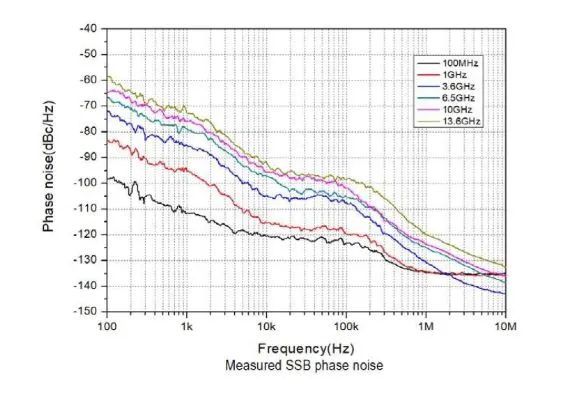

Низкий фазовый шум — высокая чистота сигнала
Типовое значение фазового шума до -116 дБн/Гц (20 кГц) обеспечивает высокую спектральную чистоту.
Использование стабильного опорного генератора позволяет дополнительно улучшить параметры сигнала.
Поддержка импульсной модуляции
Реализована импульсная модуляция с коэффициентом включения/выключения до 70 дБ, что делает прибор подходящим для сложных задач радиочастотного моделирования и тестирования.

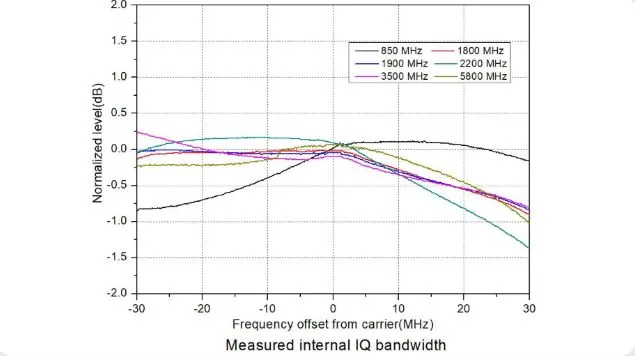

Внутренняя и внешняя IQ-модуляция
Генератор поддерживает как внутреннюю, так и внешнюю I/Q модуляцию:
- внутренняя полоса до 60 МГц, ACLR < 0,7%
- внешняя полоса до 240 МГц, EVM < 2%
Обеспечивается генерация сложных векторных сигналов через ПО Ultra IQ Station.
Широкие возможности модуляции
Поддерживаются основные и расширенные типы модуляции:
AM, FM, PM, импульсная, а также цифровые форматы OQAM, ASK, PSK, FSK, MSK и др.
Возможна работа как с внутренними, так и с внешними источниками модуляции.
Технические характеристики лабораторного генератора сигналов RIGOL DSG3065B
| Наименование | Значение | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Диапазон частот | от 9 кГц до 6,5 ГГц | |||||||||
| Разрешение | 0,01 Гц | |||||||||
| Скорость установки | <10 мс (тип.) | |||||||||
| Фазовый сдвиг | настраиваемый, с шагом 0,01° | |||||||||
| Внутренний источник опорной частоты | ||||||||||
| Частота опорного генератора | 10 МГц | |||||||||
| Точность калибровки | ≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-B08) | |||||||||
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) | <1 ppm <5 ppb (с опцией OCXO-B08) | |||||||||
| Скорость старения | <1 ppm/год <30 ppb/год (с опцией OCXO-B08) | |||||||||
| Выход внутреннего опорного генератора | Частота | 10 МГц | ||||||||
| Уровень | от +5 дБ до +10 дБ | |||||||||
| Вход для внешнего опорного генератора | Частота | 10 МГц | ||||||||
| Уровень | от 0 дБ до +10 дБ | |||||||||
| Максимальная девиация | ±5 ppm | |||||||||
| Свипирование по частоте | ||||||||||
| Режимы работы | пошаговый (шаги частоты с равным или логарифмическим интервалом); по списку (список с произвольным частотным шагом) | |||||||||
| Режим | одиночный, непрерывный | |||||||||
| Диапазон | полный частотный диапазон | |||||||||
| Форма | треугольник, пила | |||||||||
| Шаг изменения | линейный, логарифмический | |||||||||
| Количество точек | пошаговый: от 2 до 65535 по списку: от 1 до 6001 | |||||||||
| Время экспозиции | от 20 мс до 100 с | |||||||||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | |||||||||
| Параметры спектра генерируемых сигналов | ||||||||||
| Гармонические искажения | < -30 дБн, (непрерывный режим, 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм) | |||||||||
| Субгармонические искажения (непрерывный режим) | 3,6 ГГц < f ≤ 6,5 ГГц | < -60 дБн | ||||||||
| Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц) | 100 кГц ≤ f ≤ 1,5 ГГц | < -60 дБн | ||||||||
| 1,5 ГГц < f ≤ 3,6 ГГц | < -54 дБн | |||||||||
| 3,6 ГГц < f ≤ 6,5 ГГц | < -48 дБн | |||||||||
| Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц) | f =" 1 ГГц | < -110 дБн/Гц (тип.) | ||||||||
| f =" 6,5 ГГц | < -98 дБн/Гц | |||||||||
| Общие искажения (непрерывный режим, СКЗ f=" 1 ГГц) | от 0,3 кГц до 3 кГц | < 10 Гц СКЗ | ||||||||
| от 0,03 кГц до 20 кГц | < 50 Гц СКЗ | |||||||||
| Выходной уровень | нормированное | устанавливаемое | ||||||||
| Max выходной уровень | 9 кГц ≤ f ≤ 100 кГц | +5 дБм | ||||||||
| 100 кГц ≤ f ≤1 МГц | +10 дБм | +15 дБм | ||||||||
| 1 МГц < f ≤ 200 МГц | +13 дБм | +20 дБм | ||||||||
| 200 МГц < f ≤3,6 ГГц | +13 дБм | +27 дБм | ||||||||
| 3,6 ГГц < f ≤6,5 ГГц | +13 дБм | +20 дБм | ||||||||
| Min выходной уровень | 9 кГц ≤ f <100 кГц | -130 дБм | ||||||||
| 100 кГц ≤ f ≤ 3,6 ГГц | -110 дБм | -130 дБм | ||||||||
| 3,6 ГГц < f ≤ 6,5 ГГц | -110 дБм | -130 дБм | ||||||||
| Разрешение | 0.01 дБ | |||||||||
| Абсолютная неопределенность уровня | ||||||||||
| Неопределенность уровня | от -60 до +13 дБм | от -90 до -60 дБм | от -110 до -90 дБм | |||||||
| 9 кГц ≤ f < 100 кГц | ≤0,7 дБ (тип.) | ≤0,7 дБ (тип.) | ≤0,7 дБ (тип.) | |||||||
| 100 кГц ≤ f ≤ 200 МГц | ≤0,7 дБ | ≤0,9 дБ | ≤1,1дБ | |||||||
| 200 МГц < f ≤ 3,6 ГГц | ≤0,7 дБ | ≤0,9 дБ | ≤1,1дБ | |||||||
| 3,6 ГГц < f ≤ 6,5 ГГц | ≤0,9 дБ | ≤1,1 дБ | ≤1,3 дБ | |||||||
| КСВН (от 1 МГц до 6,5 ГГц) | <1.8 (тип.) | |||||||||
| Установка уровня | ||||||||||
| Время установки | ≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С) | |||||||||
| Макс. отраженная мощность | ||||||||||
| Макс. напряжение DC | 50 В | |||||||||
| Макс. мощность | 1 Вт (от 1 МГц до 6,5 ГГц) | |||||||||
| Свипирование по амплитуде | ||||||||||
| Режимы работы | пошаговый (шаги амплитуды с равным интервалом); по списку (список с произвольным шагом) | |||||||||
| Режим | одиночный, непрерывный | |||||||||
| Диапазон | полный динамический диапазон | |||||||||
| Форма | треугольник, пила | |||||||||
| Шаг изменения | линейный | |||||||||
| Количество точек | пошаговый: от 2 до 65535 по списку: от 1 до 6001 | |||||||||
| Время экспозиции | от 20 мс до 100 с | |||||||||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | |||||||||
| Внутренний модулирующий НЧ-генератор | ||||||||||
| Форма сигнала | синус, меандр | |||||||||
| Диапазон частот | синус, свипирование по синусу | от DC до 200 кГц | ||||||||
| меандр | от DC до 20 кГц | |||||||||
| Разрешение по частоте | 0.01 Гц | |||||||||
| Выходное напряжение | Амплитуда в AC - режиме | от 0 до 3 ВПИК | ||||||||
| Амплитуда в DC - режиме | от -3 до 3 В | |||||||||
| Разрешение по амплитуде | 2 мВ | |||||||||
| Совместимость модуляции | ||||||||||
| АМ | ЧМ | ФМ | ИМ | I/Q (опция) | ||||||
| АМ | - | ○ | ○ | △ | × | |||||
| ЧМ | ○ | - | × | ○ | ○ | |||||
| ФМ | ○ | × | - | ○ | ○ | |||||
| ИМ | △ | ○ | ○ | - | ○ | |||||
| I/Q (опция) | × | ○ | ○ | ○ | - | |||||
| ○: совместимость; ×: несовместимость; △: совместимость с AM с понижением | ||||||||||
| Амплитудная модуляция | ||||||||||
| Диапазон частот несущей | ≤ 3,6 ГГц | |||||||||
| Источник | внутренний, внешний | |||||||||
| Глубина | от 0 % до 100 % | |||||||||
| Разрешение | 0,1 % | |||||||||
| Точность fмод="1 кГц | < 4 % от установленного значения + 1" % | |||||||||
| Искажения (fмод =" 1 кГц, глубина <30%, уровень=0 дБм) | <3 % (тип.) | |||||||||
| Неравномерность АЧХ (m<80% от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | |||||||||
| Частотная модуляция | ||||||||||
| Диапазон частот несущей | ≤ 3,6 ГГц | |||||||||
| Источник | внутренний, внешний | |||||||||
| Max девиация | N × 1 МГц (ном.) | |||||||||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | |||||||||
| Точность (fмод="1 кГц, внутренний источник модуляции) | <2 % от установленного значения + 20 Гц | |||||||||
| Искажения (fмод=1" кГц, девиация =" Nx50 кГц) | <2 % (тип.) | |||||||||
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | |||||||||
| Фазовая модуляция | ||||||||||
| Диапазон частот несущей | ≤ 3,6 ГГц | |||||||||
| Источник | внутренний, внешний | |||||||||
| Max девиация | N x 5 рад (ном.) | |||||||||
| Разрешение | <0,1 % девиации или 0.01 рад, что больше | |||||||||
| Точность (fмод="1 кГц, внутренний источник модуляции) | <1" % установленного значения + 0,1 рад | |||||||||
| Искажения (fмод="1 кГц, девиация = N x 5 рад) | <1" % (тип.) | |||||||||
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) | |||||||||
| Импульсная модуляция (опция DSG3000B-PUG) | ||||||||||
| Диапазон частот несущей | ≤ 3,6 ГГц | |||||||||
| Источник | внутренний, внешний | |||||||||
| Коэффициент вкл/выкл | >70 дБ (100 кГц ≤ f ≤ 6,5 ГГц) | |||||||||
| Время нарастания/спада (10% / 90%) | <50 нс | |||||||||
| Частота следования импульсов | От DC до 1 МГц | |||||||||
| Импульсный генератор (опция DSG3000B-PUG) | ||||||||||
| Режим работы | одиночный импульс | |||||||||
| Период | Диапазон от 40 нс 170 с Разрешение 10 нс | |||||||||
| Длительность | Диапазон от 10 нс (170 с – 10 нс) Разрешение 10 нс | |||||||||
| Задержка запуска | Диапазон от 10 нс 170 с Разрешение 10 нс | |||||||||
| Режим запуска | Авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) | |||||||||
| Генератор импульсных последовательностей (опция DSG3000-PUG) | ||||||||||
| Количество импульсов | от 1 до 2047 | |||||||||
| Длительность импульсов | от 20 нс до 170 с | |||||||||
| Повторение | от 1 до 256 | |||||||||
| Входы и выходы | ||||||||||
| Передняя панель | ||||||||||
| РЧ-выход | Импеданс | 50 Ом | ||||||||
| Разъем | N (розетка) | |||||||||
| Вход внешней модуляции | Импеданс | 100 кОм / 600 Ом / 50 Ом | ||||||||
| Связь | AC/DC | |||||||||
| Чувствительность | 1 В (размах) для указанной глубине модуляции или отклонении (ном.) | |||||||||
| Разъем | BNC (розетка) | |||||||||
| Внутренний модулирующий НЧ-генератор | Импеданс | 50 Ом | ||||||||
| Разъем | BNC (розетка) | |||||||||
| Задняя панель | ||||||||||
| Вход внешнего запуска | Импеданс | 1 кОм (ном.) | ||||||||
| Разъем | BNC (розетка) | |||||||||
| Уровень запуска | 3,3 В TTL | |||||||||
| Выход сигнала достоверности | Выходное напряжение | 0 В / 3,3 В (ном.) | ||||||||
| Разъем | BNC (розетка) | |||||||||
| Вход или выход импульса | Импеданс | 50 Ом | ||||||||
| Входное/выходное напряжение | 0 В / 3,3 В (ном.) | |||||||||
| Вход для внешнего опорного генератора (10 МГц) | Импеданс | 50 Ом | ||||||||
| Разъем | BNC (розетка) | |||||||||
| Выход опорного генератора (10 МГц) | Импеданс | 50 Ом | ||||||||
| Разъем | BNC (розетка) | |||||||||
| Общие характеристики | ||||||||||
| Тип дисплея | Цветной 4,3’ TFT экран с разрешением 480 × 272 | |||||||||
| Мощность потребления | 100 Вт макс. | |||||||||
| Питание | 220 В ,50 Гц | |||||||||
| Интерфейсы связи | USB host, USB device, LAN | |||||||||
| Рабочий диапазон температур | от 0 °C до 50 °C | |||||||||
| Габариты | 364 х 112 х 420 мм | |||||||||
| Вес | 8,03 кг | |||||||||
Комплект поставки ВЧ генератора сигналов RIGOL DSG3065B
- Генератор сигналов RIGOL DSG3065B
- Шнур питания
