RGK RP-69 индикатор чередования фаз (фазоуказатель)
Фазоуказатель RGK RP-69 - это современный, удобный и функциональный инструмент для электромонтёров, инженеров и специалистов по обслуживанию оборудования.
Фазоуказатель RGK RP-69 (арт. 755221) - это современный, удобный и функциональный инструмент для электромонтёров, инженеров и специалистов по обслуживанию оборудования. Индикатор чередования фаз RGK RP-69 помогает быстро и точно выполнить диагностику трёхфазных систем, проверить корректность подключения нагрузки и определить направление вращения электродвигателя. Прибор одинаково уверенно подходит для профессионального применения и для тех, кто не обладает глубокими знаниями в электронике - интерфейс интуитивно понятен, индикация крупная и легко считывается в любых условиях.
Индикатор RGK RP-69 сочетает несколько ключевых функций, повышающих безопасность и эффективность работы. Он определяет порядок чередования фаз, сигнализирует о повреждениях или обрывах в кабельных линиях, а также проверяет наличие магнитного поля. Отдельно стоит отметить возможность индикации направления вращения двигателя - важный параметр при пусконаладке и диагностике электроприводов. Благодаря поддержке двух режимов работы прибор универсален: проводной режим используется совместно с комплектными проводами и зажимами, а беспроводной позволяет определить направление вращения электродвигателя, просто приложив устройство к его корпусу.
Фазоуказатель RGK RP69 совместим с одно- и трёхфазными двигателями, за исключением моделей с частотно-регулируемым приводом. Корпус надёжно защищён ударопрочным кожухом, что важно при эксплуатации в цехах, на стройплощадке и в полевых условиях. Под экраном предусмотрена информационная памятка - краткие схемы, облегчающие работу с прибором. Высокий уровень электробезопасности CAT III 600 В делает устройство безопасным для диагностики распределительных шкафов и сетей.
Области применения индикатора чередования фаз RGK RP-69
- Проверка чередования фаз в трёхфазных сетях;
- Тестирование электродвигателей на производстве;
- Диагностика электрических цепей и распределительных шкафов;
- Монтаж и пусконаладка электросетей;
- Определение направления вращения ротора;
- Обслуживание оборудования в полевых условиях;
- Технический контроль на стройплощадках и в промышленных зонах.
Внешний вид и элементы управления RGK RP-60
- Входной разъем тестовых контактов
- Индикаторы фаз L1, L2, L3
- Схема положения прибора для бесконтактного тестирования
- 4. Индикатор прямой последовательности «R»
- Кнопка включения «ON»
- Диаграмма работы индикаторов
- Индикатор Вкл/Выкл
- Индикатор обратной последовательности «L»
Технические характеристики
| Параметры | Значение |
|---|---|
| Переменное напряжение, В | 30 - 600 |
| Диапазон частоты, Гц | 15 - 400 |
| Номинальный тестовый ток (по каждой фазе), мА | 3 |
| Максимальное рабочее напряжение, В | 600 |
| Питание прибора | батарея 9В |
| Температура окружающего воздуха (рабочие условия), °С | 0...+40 |
| Относительная влажность воздуха (рабочие условия), % | не более 85 |
| Температура окружающего воздуха (условия хранения), °С | 0...+50 |
| Относительная влажность воздуха (условия хранения), % | не более 95 |
| Класс защиты от перенапряжения | CAT III 600 В |
| Влагозащита | IP 40 |
| Класс загрязнения | 2 |
| Габариты Д x Ш x В, мм | 123 x 71 x 29 |
| Масса нетто, кг | 0.19 |
| Масса брутто, кг | 0.23 |

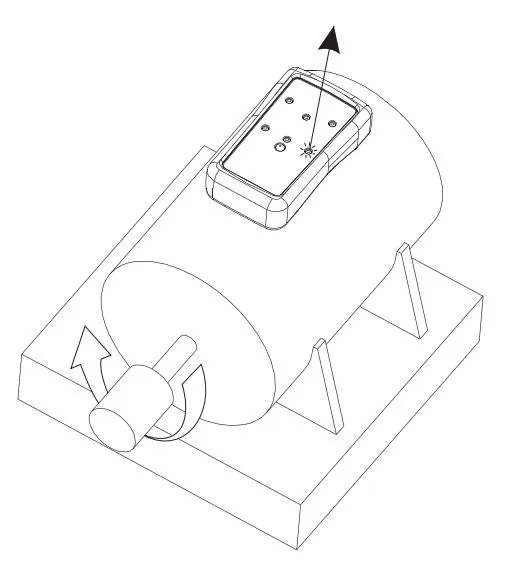

Определение направления вращения двигателя бесконтактным способом
Отсоедините все измерительные провода от индикатора чередования фаз. Разместите прибор на корпусе двигателя параллельно его валу. При этом нижняя часть устройства должна быть направлена в сторону вала, как показано на схеме для бесконтактного тестирования.
Нажмите и удерживайте кнопку «ON» — прибор перейдёт в режим проверки.
Если загорится индикатор «R», это означает, что вал двигателя вращается по часовой стрелке.
Если загорается индикатор «L», вал вращается против часовой стрелки.
Примечание: бесконтактный способ подходит для однофазных и трёхфазных двигателей, однако не используется для двигателей с частотным регулированием.
Для обнаружения магнитного поля установите прибор на электромагнитный клапан. Свечение индикатора «L» или «R» указывает на наличие магнитного поля.
Комплект поставки
- Индикатор чередования фаз RGK RP-69
- Тестовые провода (3 шт.)
- Зажимы типа "крокодил" (3 шт.)
- Мягкий чехол
- Батарея 9В
- Руководство эксплуатации
