МЕГЕОН 31605 источник питания импульсный
МЕГЕОН 31605 - импульсный источник питания, предназначенный для стабильного электропитания электронных устройств при выполнении измерительных, наладочных и сервисных работ. Прибор применяется в лабораторных и производственных условиях для обеспечения надёжного и контролируемого питания различных электронных схем, модулей и узлов.
Устройство ориентировано на профессиональное использование и отличается простотой эксплуатации, высокой устойчивостью выходных параметров и надёжной конструкцией. Источник питания позволяет безопасно подключать и проверять электронное оборудование без риска нестабильной работы или перегрузок. Благодаря импульсной схеме питания достигается высокий коэффициент полезного действия и сниженное тепловыделение, что положительно сказывается на ресурсе прибора и удобстве длительной эксплуатации.
Отличительные особенности МЕГЕОН 31605
- Один выходной канал для стабильного питания электронных устройств.
- Максимальное выходное напряжение до 30 В для работы с различными электронными схемами.
- Максимальный выходной ток до 3 А для подключения нагрузок средней мощности.
- Максимальная выходная мощность до 90 Вт для лабораторных и сервисных задач.
- Импульсная схема питания с высоким КПД и пониженным уровнем тепловыделения.
- Отсутствие программируемых режимов для упрощённой и надёжной эксплуатации.
- Стабильные выходные параметры при изменении нагрузки и входного напряжения.
- Простая и интуитивно понятная система управления.
- Компактное исполнение для удобства размещения на рабочем месте.
- Надёжная конструкция, рассчитанная на длительную эксплуатацию в профессиональной среде.
Сферы применения источника питания
- Лабораторные измерения и испытания электронных устройств.
- Производственный контроль и наладка электронных модулей.
- Сервисное обслуживание и ремонт электронной техники.
- Проверка блоков питания, плат и электронных компонентов.
- Учебные лаборатории и технические классы.
- Сборка и тестирование электронных узлов и приборов.
- Эксплуатация в измерительных и испытательных стендах.

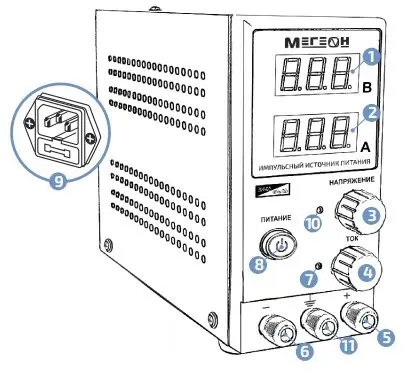

Внешний вид МЕГЕОН 31605
- Вольтметр
- Амперметр
- Регулятор выходного напряжения
- Регулятор выходного тока
- Плюсовая выходная клемма
- Минусовая выходная клемма
- Индикатор режима "Стабилизации тока"
- Выключатель питания
- Предохранитель
- Индикатор режима "Стабилизации напряжения"
- Клемма заземления, соединена с корпусом прибора
Технические характеристики источника питания МЕГЕОН 31605
| Характеристики | Значения |
|---|---|
| Выходное напряжение | 0…30 В |
| Выходной ток | 0…3 А |
| Нестабильность по напряжению при изменении сетевого напряжения | ≤ 0,05% |
| Нестабильность по току при изменении сетевого напряжения | ≤ 0,1% |
| Нестабильность по напряжению под нагрузкой | ≤ 0,2% |
| Нестабильность по току под нагрузкой | ≤ 0,8% |
| Пульсации и шум по напряжению | ≤ 0,1% |
| Пульсации и шум по току | ≤ 0,2% |
| Точность вольтметра | ± 1% + 2ЕМР* |
| Точность амперметра | ± 2% + 2ЕМР* |
| Защита | Перегрузка, короткое замыкание |
| Точность установки напряжения | 0,1 В |
| Точность установки тока | 0,01 А |
| Общие характеристики | |
| Входное напряжение | 220 В – 50 Гц |
| Номинал предохранителя | 3 А |
| Условия эксплуатации |
Температура: 10 ... 40°С Относительная влажность: не более 60% |
| Условия хранения и транспортировки |
Температура: -30 ... 60°С Относительная влажность: не более 85% без выпадения конденсата. |
| Габаритные размеры | 220 х 165 х 75 мм |
| Вес | 1,5 кг |
Комплект поставки
- Источник питания МЕГЕОН 31605
- Кабель с зажимами типа "Крокодил"
- Шнур питания
- Руководство по эксплуатации
