RIGOL DP822 программируемый линейный источник питания
RIGOL DP822 — надёжный линейный источник питания с двумя независимыми каналами, созданный для профессиональной разработки, тестирования и сервисного обслуживания электронной техники.
RIGOL DP822 - программируемый линейный источник питания постоянного тока, предназначенный для профессионального использования при разработке, тестировании и обслуживании электронной аппаратуры. Прибор обеспечивает стабильное и воспроизводимое питание нагрузок, требующих высокой точности, минимальных шумов и гибкой настройки выходных параметров. Модель ориентирована на инженеров, разработчиков и сервисные подразделения, которым необходим надёжный лабораторный источник питания для повседневной работы и выполнения ответственных измерительных задач.
Линейная архитектура RIGOL DP822 обеспечивает низкий уровень собственных помех и высокую чистоту выходного сигнала, что особенно важно при питании чувствительных аналоговых и цифровых схем. Два независимых канала позволяют одновременно работать с различными устройствами или узлами, оптимизируя рабочее место и сокращая время настройки. Интуитивно понятное управление и развитые функции защиты повышают безопасность подключённого оборудования и удобство эксплуатации в лабораторных и производственных условиях.
Отличительные особенности программируемого линейного источника питания RIGOL DP822
- Линейный принцип работы, обеспечивающий минимальные пульсации и низкий уровень шумов на выходе.
- Два независимых канала питания с индивидуальной настройкой напряжения и тока.
- Высокая суммарная выходная мощность до 180 Вт для питания широкого спектра нагрузок.
- Тонкая регулировка выходных параметров с разрешением 10 мВ и 10 мА.
- Функции защиты от перегрузки по току, перенапряжения и короткого замыкания.
- Стабильная работа при длительных нагрузках и в режиме непрерывных испытаний.
- Чёткая цифровая индикация, обеспечивающая наглядный контроль параметров в реальном времени.
- Поддержка удалённого управления и интеграции в автоматизированные измерительные комплексы.
- Надёжная элементная база и промышленное исполнение корпуса.
- Оптимальное соотношение функциональных возможностей и стоимости для B2B-сегмента.
Сферы применения линейного источника питания RIGOL DP822
- Разработка и отладка аналоговых и цифровых электронных устройств.
- Лабораторные исследования и измерения в НИИ и учебных заведениях.
- Тестирование модулей, плат и компонентов на производстве.
- Сервисное обслуживание и ремонт электронной аппаратуры.
- Питание чувствительных измерительных и радиотехнических схем.
- Интеграция в автоматизированные испытательные стенды.
Габаритные размеры

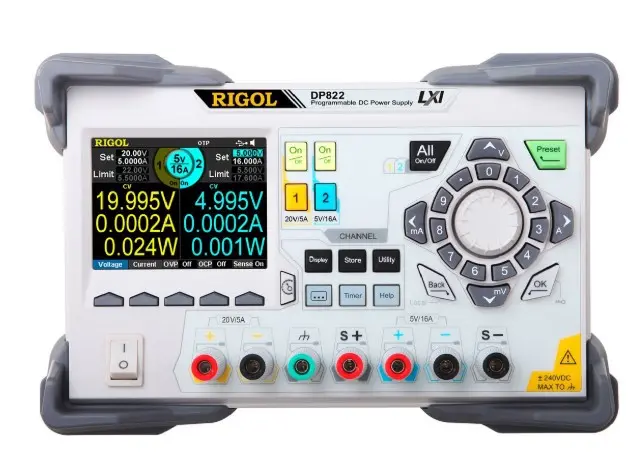

Дисплей RIGOL DP822
- Номер канала
- Выходное напряжение/ток
- Статус канала
- Режим работы канала
- Строка состояния. Отображает следующие системные ярлыки:
- Включен режим защиты от перегрузки по температуре
- Передняя панель заблокирована
- Активно подключение по локальной сети
- Подключено устройство USB
- Звуковой сигнал включён
- Звуковой сигнал выключен
- Активно удалённое управление прибором - Фактическое выходное напряжение
- Фактический выходной ток
- Фактическая мощность
- Установленные значения напряжения/тока
- Установленные параметры защиты от превышения напряжения/тока
- Строка меню
Технические характеристики лабораторного источника питания постоянного тока RIGOL DP822
| Характеристики | Значения |
|---|---|
| Количество каналов | 2 |
| Выходное напряжение |
Канал 1: 0...20 В Канал 2: 0...5 В |
| Выходной ток |
Канал 1: 0...5 А Канал 2: 0...16 А |
| Нестабильность, вызванная изменением нагрузки | |
| Напряжение | < 0,01 % + 2 мВ |
| Ток | < 0,01 % + 250 мкА |
| Нестабильность, вызванная изменением сетевого напряжения | |
| Напряжение | < 0,01 % + 2 мВ |
| Ток | < 0,01 % + 250 мкА |
| Пульсации + шум (20 Гц...20 МГц) | |
| Напряжение | < 350 мкВ скз / 3 мВ пик-пик |
| Ток | < 2 мА скз |
| Ежегодная погрешность (25°C ± 5°C ) | |
| Программирование | |
| Напряжение |
Канал 1: 0,1% + 25 мВ Канал 2: 0,05% + 10 мВ |
| Ток | 0,2 % + 10 мА |
| Считывание | |
| Напряжение |
Канал 1: 0,1% + 25 мВ Канал 2: 0,05% + 10 мВ |
| Ток | 0,15 % + 10 мА |
| Разрешение | |
| Программирование | |
| Напряжение | Канал 1 и 2: 10 мВ (1 мВ - опция HIRES-DP800) |
| Ток | Канал 1 и 2: 10 мА (1 мА - опция HIRES-DP800) |
| Считывание | |
| Напряжение | Канал 1 и 2: 10 мВ (1 мВ - опция HIRES-DP800) |
| Ток |
Канал 1: 1 мА (0,1 мА - опция HIRES-DP800) Канал 2: 10 мА (1 мА - опция HIRES-DP800) |
| Отображение | |
| Напряжение | Канал 1 и 2: 10 мВ (1 мВ - опция HIRES-DP800) |
| Ток |
Канал 1: 10 мА (0,1 мА - опция HIRES-DP800) Канал 2: 10 мА (1 мА - опция HIRES-DP800) |
| Время установления | 50 мс |
| Время отработки команд | 118 мс |
| Температурный коэффициент на °C | |
| Напряжение | 0,01 % + 3 мВ |
| Ток | 0,02 % + 3 мA |
| Стабильность (8 часов) | |
| Напряжение | 0,02 % + 1 мВ |
| Ток | 0,1 % + 2 мА |
| Защита по напряжению OVP/ по току OCP | |
| Диапазон |
Канал 1: 10 мВ...22 В / 1 мА...5,5 A Канал 2: 10 мВ...5,5 В / 1 мА...16,8 A |
| Точность | 0,5 % + 0,5 В / 0,5 % + 0,5 A |
| Интерфейсы |
USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O Опция: GPIB |
| Питание | Переменный ток (50 Гц...60 Гц) 100 В ± 10 %, 115 В ± 10 % 220 В ± 10 %, 230 В ± 10 % (максимум 250 ВAC) |
| Весогабаритные параметры | |
| Габаритные размеры (Ш х В х Д) | 239 x 157 x 418 мм |
| Вес | 10,5 кг |
Комплект поставки источника питания RIGOL DP822
- Цифровой источник питания DP822
- Кабель питания
- Кабель USB
- Предохранитель (3 шт.)
- Колодка контактная
- Краткое руководство по эксплуатации
