CEM DT-5301 измеритель сопротивления петли фаза-нуль
DT-5301 предназначен для точной и безопасной проверки сопротивления петли фаза-нуль
и параметров защитных цепей в действующих электрических сетях.
CEM DT-5301 (арт. 481899) — профессиональный измеритель сопротивления петли фаза-нуль, предназначенный для комплексной проверки параметров электрических сетей низкого напряжения. Прибор используется для оценки состояния защитных цепей, анализа корректности работы автоматических выключателей и выявления потенциально опасных участков электропроводки.
Он позволяет проводить контрольные измерения непосредственно в рабочей сети без её отключения, что особенно важно при обследовании действующих электроустановок, распределительных щитов и промышленных объектов.DT-5301 ориентирован на специалистов, которым требуется надёжный инструмент для диагностики электросетей, подтверждения соответствия требованиям нормативной документации и повышения уровня электробезопасности.
Прибор обеспечивает стабильные и воспроизводимые результаты измерений даже в условиях помех и нестабильных нагрузок. Конструкция рассчитана на интенсивную эксплуатацию, а встроенные защитные механизмы снижают риск повреждения устройства при ошибках подключения. Функциональные возможности DT-5301 делают его эффективным решением для регулярных проверок, пусконаладочных работ и технического обслуживания электроустановок различного назначения.
Отличительные особенности CEM DT-5301
- Измерение сопротивления петли фаза-нуль при малом измерительном токе 15 мА, что снижает влияние на нагрузку и исключает срабатывание защитных устройств.
- Определение ожидаемого тока короткого замыкания до 20 кА для оценки надёжности защитных автоматов.
- Функция теста линии для оперативной проверки корректности подключения и состояния цепи.
- Встроенная защита от перегрузок, повышающая надёжность прибора и безопасность оператора.
- Возможность работы в действующих электроустановках без отключения питания.
- Чёткая индикация результатов измерений, упрощающая интерпретацию данных.
- Прочная конструкция, рассчитанная на эксплуатацию в полевых и промышленных условиях.
Сферы применения измерителя сопротивления
- Проверка электробезопасности электроустановок зданий и сооружений.
- Контроль параметров защитных цепей в распределительных щитах.
- Пусконаладочные работы при вводе электрооборудования в эксплуатацию.
- Плановое техническое обслуживание электрических сетей.
- Диагностика неисправностей и поиск проблемных участков проводки.
- Электролабораторные измерения и испытания.

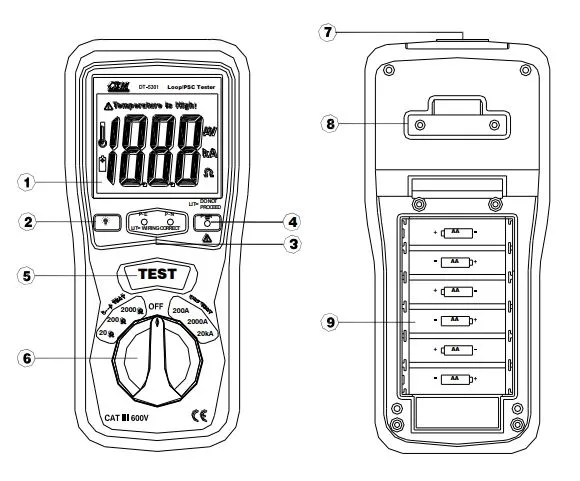

Внешний вид и элементы управления измерителя DT-5301
- Цифровой экран
- Кнопка подсветки
- P-E,P-N индикаторы
- P-N индикатор обратного подключения (фаза-ноль)
- Кнопка тестирования
- Поворотный переключатель режимов
- Разъем питания
- Крюк
- Крышка батарейного отсека
Технические характеристики измерителя сопротивления петли фаза-нуль CEM DT-5301
| Параметр | Значение |
|---|---|
| Дисплей | ЖК |
| Сопротивление петли фаза-нуль | 20/200/2000Ω ±(2.5%+4емр) |
| Испытательный ток | 25A (20Ω); 2.3A (200Ω); 15мA (2000Ω) ±(2%+5емр) |
| Ток короткого замыкания | 200A (2.3A, 40мс); 2000A(25A, 20мс); 20кA (25A, 20мс) |
| Сетевое напряжение | 50…250 В: ±(2%+5емр) |
| Период испытательного тока | 20мс (20Ω); 40мс (200Ω); 280мс (2000Ω) ±(2%+5емр) |
| Индикатор низкого заряда батареи | да |
| Подсветка | да |
| Температура эксплуатации, °C | 0...40 |
| Температура при хранении, °С | -10...60 |
| Влажность при эксплуатации, % | <80 |
| Влажность во время хранения, % | <70 |
| Защита от перегрузок | да |
| Защита от перегрева | да |
| Элемент питания | 6x1.5 В АА (=9 В DC) |
| Габаритные размеры, мм | 200x92x50 |
| Вес, г | 582 |
| Гарантия | 2 года |
Комплект поставки
- Измеритель сопротивления DT-5301
- Комплект щупов
- Кейс
- Руководство пользователя
- Элемент питания 1.5В типа АА (6 шт.)
