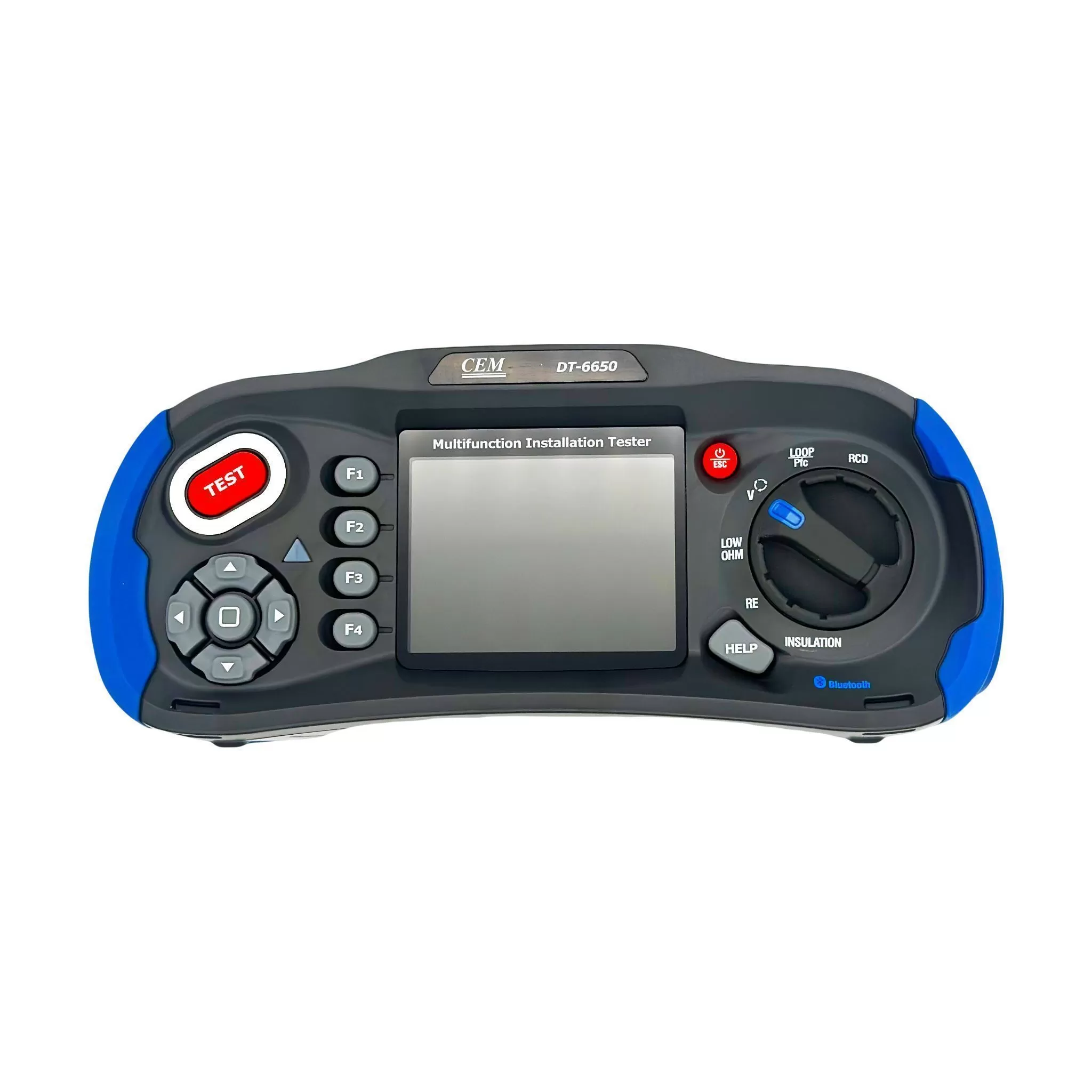

CEM DT-6650 тестер электроустановок многофункциональный

CEM DT-6650 (арт. 482353) — многофункциональный тестер электроустановок, предназначенный для комплексной проверки электрических сетей и защитных систем. Прибор объединяет в одном корпусе ключевые виды электрических испытаний, позволяя выполнять контроль состояния электроустановок на всех этапах эксплуатации — от первичного ввода до регулярных проверок. Использование одного устройства вместо набора отдельных приборов упрощает работу специалиста, сокращает время измерений и повышает точность оценки состояния сети. DT-6650 применяется для выявления скрытых дефектов, подтверждения соответствия требованиям нормативных документов и повышения уровня электробезопасности объектов различного назначения.

Тестер обеспечивает удобство проведения измерений в действующих электроустановках, позволяя быстро получать достоверные результаты и оперативно принимать решения по обслуживанию или ремонту. Логично организованный функционал и универсальность прибора делают его эффективным инструментом для регулярного контроля, профилактических осмотров и приёмо-сдаточных испытаний.

Отличительные особенности тестера электроустановок CEM DT-6650

• Шесть функций тестирования в одном приборе для комплексной диагностики электроустановок.
• Измерение сопротивления изоляции для оценки состояния кабелей и оборудования.
• Контроль сопротивления заземления для проверки эффективности защитных контуров.
• Измерение низкоомных сопротивлений при проверке соединений и контактных групп.
• Измерение напряжения в электрических сетях переменного и постоянного тока.
• Определение полного сопротивления контура для анализа условий срабатывания защит.
• Тестирование устройств защитного отключения для подтверждения их исправности.
• Универсальность применения при обследовании как новых, так и эксплуатируемых сетей.

Сферы применения

• Проверка электроустановок жилых, коммерческих и промышленных объектов.
• Пусконаладочные работы при вводе электрических сетей в эксплуатацию.
• Плановый контроль параметров электробезопасности.
• Диагностика неисправностей и профилактическое обслуживание.
• Испытания защитных устройств и заземляющих систем.
• Работа электротехнических лабораторий и сервисных подразделений.

Внешний вид, дисплей и элементы управления тестера DT-6650

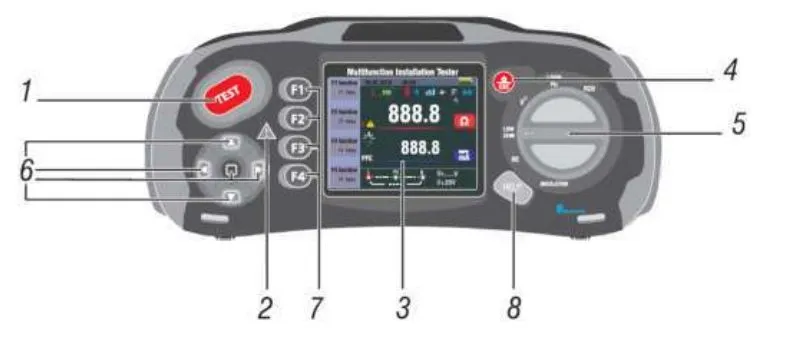

Вид спереди DT-6650

1. Включает выбранный режим тестирования. Кнопка «Т» представляет собой сенсорную панель, которая измеряет потенциал между оператором и разъемом защитного заземления РЕ инструмента. Если потенциал превышает 100В, подсвечивается индикатор «D» на сенсорной панели
2. Предупреждающая индикаторная лампа
3. Активный цветной матричный дисплей 320×240 RGB
4. Нажатие и удерживание кнопки включает и выключает тестер. Короткое нажатие кнопки осуществляет переход в предыдущее состояние
5. Селектор выбора функций
6. Кнопки навигации: ввод, вверх, вниз, влево/сохранить, вправо
7. Выбор подменю в режиме тестирования селектором: F1, F2, F3, F4
8. Вход в меню получения справочной информации и удаление файлов

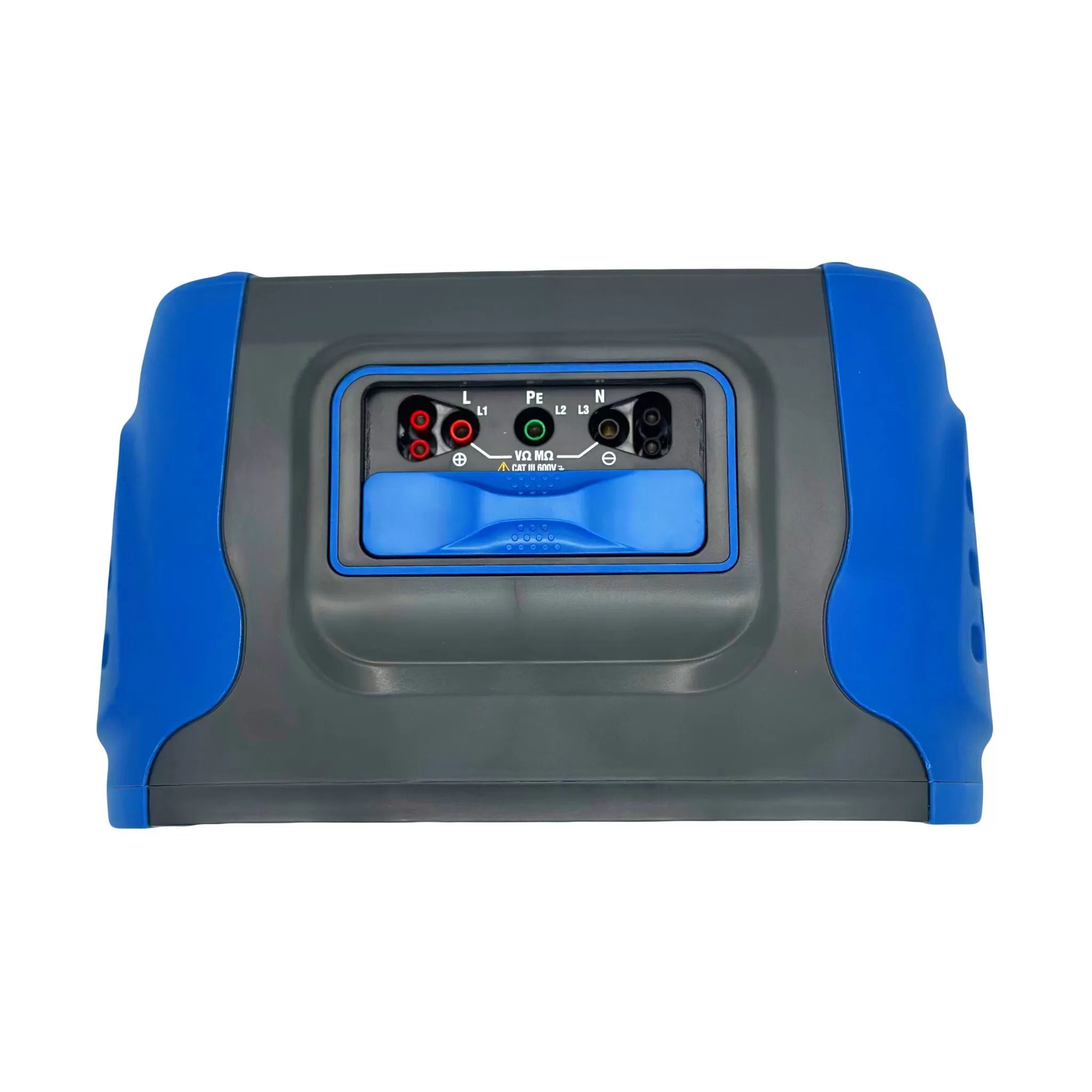

Панель разъемов DT-6650

1. Вход для щупа с выключателем
2. Фазный вход L
3. Вход для защитного заземления РЕ
4. Нулевой вход N
5. Вход для щупа с выключателем
6. Видеовыход TV OUT
7. Сброс системы
8. USB разъем
9. Сетевой разъем

Элементы питания и предохранители DT-6650

1. Предохранитель 5А 600В
2. Предохранитель 5А 600В
3. Предохранитель 500мА 600В
4. Элементы питания (размер АА)

Элементы индикации дисплея DT-6650

1. УЗО, Контур/PFC, Напряжение/Фаза, Контроль целостности цепи, Напряжение на выводах
2. Ток размыкания УЗО, Ток, Звуковой сигнал
3. Тип УЗО, Блокировка
4. 0°/180°, НУЛЬ, Опорное значение
5. Дата и время
6. Индикатор уровня заряда элементов питания
7. Звуковой сигнализатор
8. Блокировка
9. Фиксация
10. Журнал регистрации данных
11. Соединение Bluetooth
12. Перегрев инструмента
13. 30-секундная задержка по времени
14. Тестируется
15. Основные показания и единицы измерения
16. Основные показания и единицы измерения
17. Основные показания и единицы измерения
18. Основные показания и единицы измерения
19. Ошибочное напряжение между нулевым и защитным проводниками
20. Указывает предварительно установленный порог значения ошибочного напряжения
21. Стрелки над или под символом вывода (разъема) указывают на обратную полярность
22. Значение N-PE (нуль-защитный проводник)
23. Значение L-N (фаза-нуль)
24. Значение L-PE (фаза-защитный проводник)
25. Ожидаемая ошибка тока утечки. Рассчитано на основании напряжения и сопротивления контура (петли) в системе «фаза-защитный проводник»
26. Ожидаемый ток короткого замыкания. Рассчитано на основании измеренного напряжения и сопротивления при измерении в системе «фаза-нуль»
27. Тестируется
28. Предупреждение о высоком напряжении
29. Предупреждение

Важные индикаторы и сообщения в процессе измерения DT-6650

1. Уровень заряда элементов питания
2. Измеренное значение
3. Единица измерения
4. Индикаторы правильного подключения входных разъемов (выводов) тестера
5. Меню

Технические характеристики многофункционального тестера электроустановок DT-6650

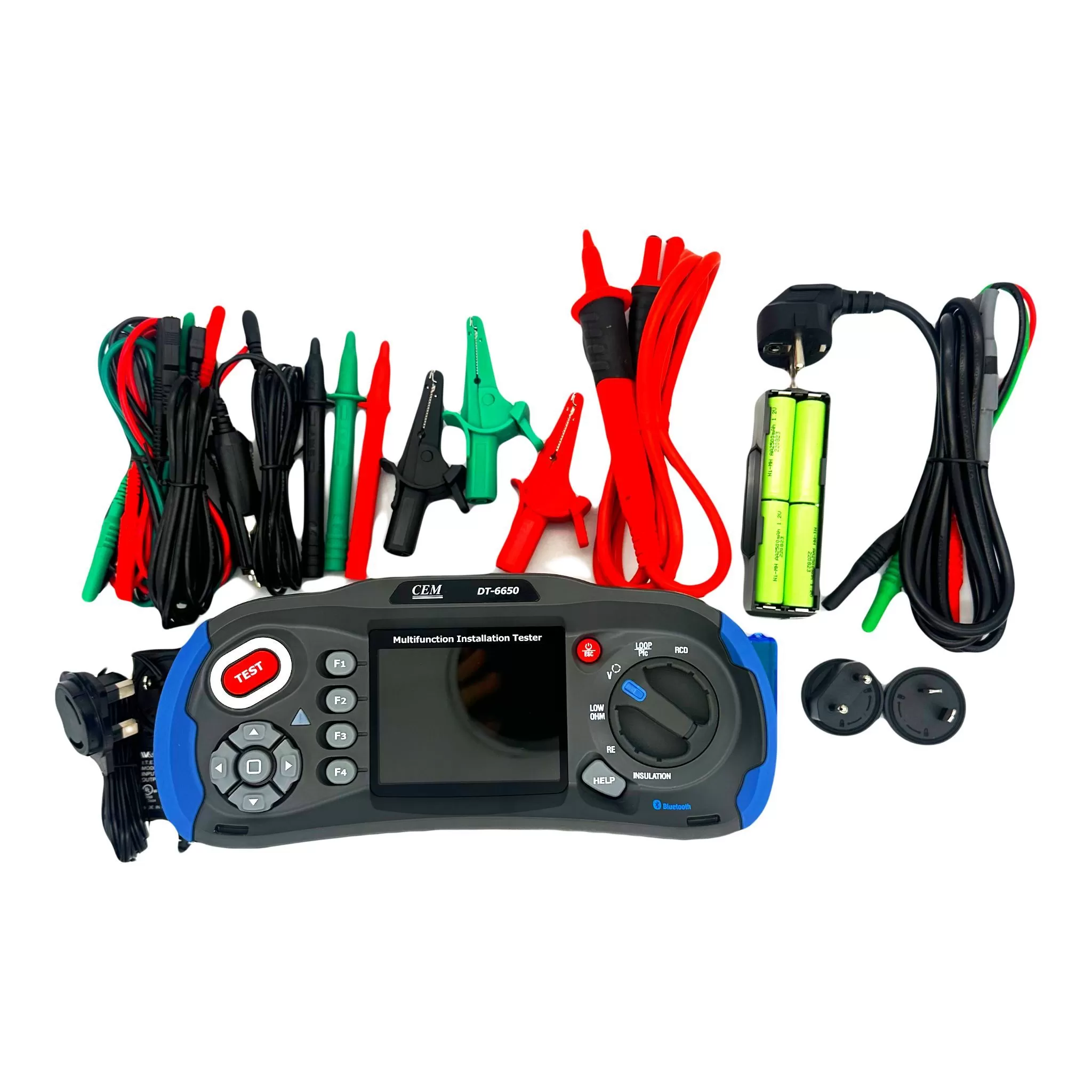

Комплект поставки

• Прибор DT-6650
• Кейс
• Ремень для переноски
• Блок аккумуляторов
• Сетевой адаптер/зарядное устройство
• Автомобильное зарядное устройство
• Кабель USB-mini USB
• Провода красный, зеленый, черный (3 шт.)
• Крокодилы (3 шт.)
• Тестовые наконечники (3 шт.)
• Щуп 3-х проводной
• Переходник для измерения УЗО
• Карта microSD 8 Gb
• Bluetooth адаптер
• Программное обеспечение
