МЕГЕОН 28006 тестер узо
МЕГЕОН 28006 - профессиональный тестер УЗО, предназначенный для проверки работоспособности устройств защитного отключения в однофазных электрических сетях. Прибор применяется для контроля корректности срабатывания защитных аппаратов и оценки их соответствия требованиям электробезопасности. Использование тестера позволяет своевременно выявлять неисправности УЗО и предотвращать риски поражения электрическим током и аварийные ситуации на объектах различного назначения.
Тестер УЗО МЕГЕОН 28006 разработан для эксплуатации в условиях монтажных и сервисных работ, а также при проведении регламентных проверок электроустановок. Устройство формирует тестовый дифференциальный ток и измеряет время срабатывания защитного механизма, что даёт возможность объективно оценивать техническое состояние УЗО. Конструкция прибора ориентирована на надёжность, стабильность измерений и простоту применения без сложной настройки. Питание осуществляется от сети, что исключает необходимость использования батарей и обеспечивает готовность прибора к работе в любой момент.
Отличительные особенности МЕГЕОН 28006
- Поддержка токов срабатывания УЗО 10, 20, 30, 100, 300 и 500 мА.
- Измерение времени срабатывания в режимах 1000 мс и 300 мс.
- Погрешность измерения времени срабатывания ±(0,6% + 8 е.м.р.).
- Погрешность измерения тока срабатывания не более ±10%.
- Переключение фаз 0° и 180° для повышения точности проверки.
- Питание от сети 195…253 В / 50 Гц без использования аккумуляторов.
- Простота эксплуатации и минимальное время подготовки к работе.
- Надёжная конструкция, адаптированная для полевых и стационарных условий.
Сферы применения тестера УЗО
- Проверка устройств защитного отключения в жилых и коммерческих зданиях.
- Контроль состояния электроустановок на промышленных объектах.
- Пусконаладочные и профилактические работы в системах электроснабжения.
- Техническое обслуживание распределительных щитов и электрощитовых.
- Работа электромонтажных и сервисных организаций.
- Испытания УЗО в учебных и лабораторных условиях.

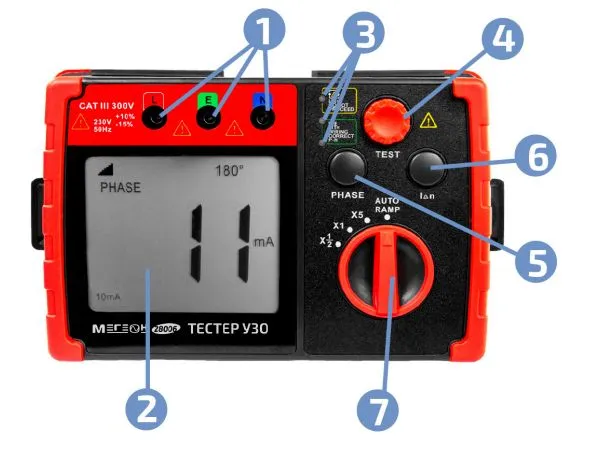

Внешний вид и элементы управления МЕГЕОН 28006
- Гнёзда для подключения;
- Дисплей;
- Индикаторы контроля правильности подключения;
- Кнопка TEST;
- Кнопка PHASE;
- Кнопка;
- Переключатель режимов измерения.
Дисплей и индикация МЕГЕОН 28006
- Режим «AUTO RAMP»
- Синхронизация запуска по углу фазы
- Режимы
- Единица измерения времени мс
- Единица измерения тока мА
- Индикатор установленного тока срабатывания
- Поле отображения результатов
Технические характеристики измерителя УЗО МЕГЕОН 28006
| Характеристики | Значения | ||||
|---|---|---|---|---|---|
| Питание | Переменное напряжение 195 ... 253 В, 50 Гц | ||||
| Условия эксплуатации |
Температура: 0…40 ºС; Относительная влажность: не более 80 %. |
||||
| Условия транспортировки и хранения |
Температура:-20…60 ºС; Относительная влажность: не более 75 %. |
||||
| Размеры | 175 х 110 х 77 мм | ||||
| Размеры в упаковке | 9 x 19 x 18 см | ||||
| Вес | 580 г | ||||
| Вес в упаковке | 1,02 кг | ||||
| Режим | Допустимый ток LΔn | Время измерения | Погрешность ток | Погрешность время | Рабочее напряжение |
| Х½ | 10, 20, 30, 100, 300, 500 мА | 1 с | ± 10 % | ± (0,6 % + 8 е.м.р. *) | 230 B 50 Гц |
| Х1 | 10, 20, 30, 100, 300 мА | ||||
| 500 мА | 0,3 с | ||||
| Х5 | 10, 20, 30 мА | 1 с | |||
| AUTO RAMP | 10, 20, 30, 100, 300, 500 мА | 1 c / шаг, 1 шаг = 10 % 20 ... 110 % LΔn | |||
Комплект поставки
- Тестер УЗО МЕГЕОН 28006
- Измерительный кабель
- Руководство по эксплуатации
