МЕГЕОН 14470 измеритель индуктивности, ёмкости и сопротивления цифровой (LCR- метр)
МЕГЕОН 14470 - цифровой LCR-метр, предназначенный для точного измерения параметров пассивных электронных компонентов и оперативной диагностики электронных цепей. Прибор применяется для контроля качества элементов, настройки радиоэлектронных устройств и проведения технических испытаний в лабораторных и производственных условиях. Устройство сочетает компактные размеры, удобство эксплуатации и стабильность показаний, что делает его эффективным инструментом для инженеров, радиотехников и специалистов по ремонту электроники.
Цифровой измеритель индуктивности, ёмкости и сопротивления МЕГЕОН 14470 обеспечивает надёжное определение параметров конденсаторов, катушек индуктивности и резисторов в широком диапазоне значений. Высокая точность измерений и чёткая индикация позволяют использовать прибор как в стационарных лабораториях, так и в полевых условиях. LCR-метр оптимизирован для повседневной работы с электронными компонентами, а его функциональность соответствует требованиям профессиональной эксплуатации.
Отличительные особенности измерителя индуктивности МЕГЕОН 14470
- Измерение ёмкости в диапазоне от 0,1 пФ до 2000 мкФ.
- Измерение индуктивности в диапазоне от 100 мкГн до 20 Гн.
- Функция измерения сопротивления для комплексной проверки компонентов.
- Количество отсчётов 1999 для стабильных и наглядных результатов.
- Цифровая индикация с высокой читаемостью показаний.
- Компактная конструкция для удобной переноски и работы в ограниченном пространстве.
- Подходит для лабораторных и выездных измерений.
- Оптимален для технического контроля и сервисного обслуживания электроники.
- Универсальность применения в различных областях радиоэлектроники.
Сферы применения LC-метр МЕГЕОН 14470
- Лаборатории радиоэлектронных измерений и испытаний.
- Производственные участки по сборке и контролю электронных компонентов.
- Сервисные центры по ремонту и диагностике электроники.
- Образовательные учреждения и учебные лаборатории.
- Проектные и конструкторские бюро.
- Радиолюбительские мастерские и инженерные студии.

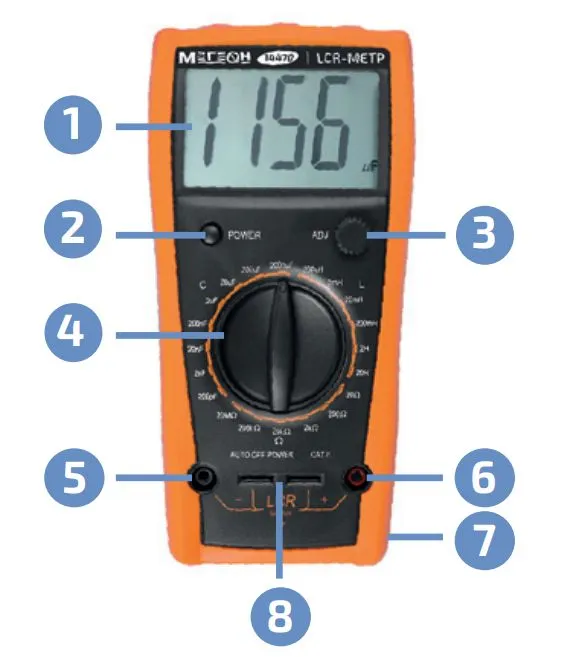

Внешний вид и элементы управления МЕГЕОН 14470
- ЖК–дисплей;
- Кнопка включения/выключения;
- Регулятор установки нуля;
- Переключатель режимов и диапазонов измерений;
- Отрицательный щуп (чёрный);
- Положительный щуп (красный);
- Батарейный отсек (необходимо снять заднюю крышку);
- Гнезда непосредственного подключения.

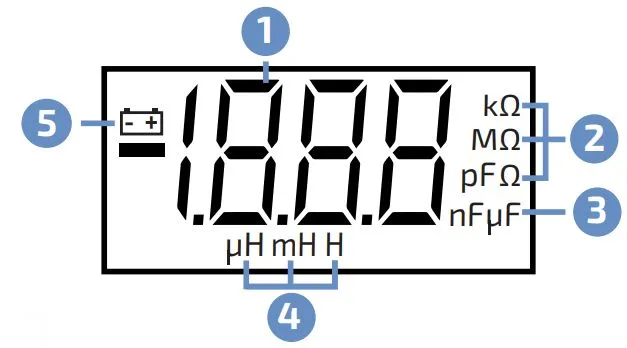

Дисплей и индикация МЕГЕОН 14470
- Измеренное значение
- Ω, kΩ, MΩ — единицы измерения сопротивления
- pF, nF, uF — единицы измерения ёмкости
- µH, mH, H — единицы измерения индуктивности
- Индикатор заряда батареи
Технические характеристики измерителя индуктивности, ёмкости и сопротивления МЕГЕОН 14470
| Характеристики | Значения |
|---|---|
| Измерение емкости | |
| Диапазон |
200 пФ; 2 нФ; 20 нФ; 200 нФ; 2 мкФ; 20 мкФ; 200 мкФ; 2000 мкФ |
| Погрешность |
± (2,5% + 5 единиц младшего разряда); ± (5,0% + 5 единиц младшего разряда) в диапазоне 2000 мкФ |
| Разрешение |
0,1 пФ в диапазоне 200 пФ; 1 пФ в диапазоне 2 нФ; 10 пФ в диапазоне 20 нФ; 100 пФ в диапазоне 200 нФ; 1 нФ в диапазоне 2 мкФ; 10 нФ в диапазоне 20 мкФ; 100 нФ в диапазоне 200 мкФ |
| Измерение индуктивности | |
| Диапазон |
200 мкГн; 2 мГн; 20 мГн; 200 мГн; 2 Гн; 20 Гн |
| Погрешность |
± (3,0% + 5 единиц младшего разряда) в диапазоне 200 мкГн; ± (2,0% + 5 единиц младшего разряда) в диапазоне 2 мГн-2 Гн; ± (5,0% + 5 единиц младшего разряда) в диапазоне 20 Гн |
| Разрешение |
0,1 мкГн в диапазоне 200 мкГн; 1 мкГн в диапазоне 2 мГн; 10 мкГн в диапазоне 20 мГн; 100 мкГн в диапазоне 200 мГн; 1 мГн в диапазоне 2 Гн; 10 мГн в диапазоне 20 Гн |
| Измерение сопротивления | |
| Диапазон |
20 Ом; 200 Ом; 2 кОм; 200 кОм; 20 МОм |
| Погрешность |
± (1,0% + 5) в диапазоне 20 Ом; ± (0,8% + 2) в диапазоне 200 Ом-200 кОм; ± (2,0% + 5) в диапазоне 20 МОм |
| Разрешение |
0,01 Ом; 0,1 Ом; 1 Ом; 10 Ом; 100 Ом; 10 кОм |
| Общие характеристики | |
| Дисплей | Жидкокристаллический, максимальное показание 1999 |
| Установка нуля | Ручной регулятор нуля для диапазона 20 нФ |
| Индикация перегрузки | Только символ "1" на ЖК-дисплее |
| Индикатор разряженной батареи | На ЖК-дисплее |
| Время реакции | 0-5 с |
| Условия эксплуатации | 0 ~ 40 °С, относительная влажность не более 80% |
| Питание | Батарея 9В тип "Крона" или аналог |
| Габаритные размеры | 185 × 93 × 35 мм |
| Масса (включая батарею) | 290 г |
Комплект поставки тестер LCR-компонентов МЕГЕОН 14470
- Измеритель LC МЕГЕОН 14470
- Щупы с зажимами "крокодил" (красный и черный)
- Руководство пользователя и паспорт
