МЕГЕОН 14480 измеритель индуктивности и емкости цифровой (LC метр)
МЕГЕОН 14480 - цифровой LC-метр, предназначенный для точного определения параметров пассивных электронных компонентов и оперативной проверки их работоспособности. Прибор используется для контроля качества конденсаторов и катушек индуктивности, а также для настройки и диагностики электронных схем в лабораторных и производственных условиях. Устройство ориентировано на специалистов, которым необходим надёжный и простой в эксплуатации измерительный инструмент для повседневной инженерной практики.
МЕГЕОН 14480 разработан с учётом требований к надёжности и удобству эксплуатации. Он подходит как для стационарных лабораторий, так и для мобильного применения на объектах обслуживания и ремонта. Использование данного LC-метра позволяет существенно сократить время измерений, повысить точность диагностики и снизить вероятность ошибок при подборе компонентов для электронных устройств и систем автоматизации.
Отличительные особенности LC-метра МЕГЕОН 14480
- Предназначен для измерения ёмкости и индуктивности электронных компонентов.
- Диапазон измерения ёмкости от 0,1 пФ до 2000 мкФ.
- Диапазон измерения индуктивности от 100 мкГн до 20 Гн.
- Количество отсчётов 1999 для наглядного отображения результатов.
- Отсутствие функции измерения сопротивления упрощает работу и повышает специализацию прибора.
- Цифровая индикация с хорошей читаемостью показаний.
- Компактная конструкция для удобной переноски и эксплуатации в ограниченном пространстве.
- Стабильность измерений при длительной работе.
- Подходит для профессионального и полупрофессионального применения.
Сферы применения цифрового измерителя индуктивности и емкости МЕГЕОН 14480
- Лаборатории радиоэлектронных измерений и испытаний.
- Производственные участки по сборке и контролю электронных компонентов.
- Сервисные центры по ремонту и диагностике электроники.
- Проектные и конструкторские бюро.
- Образовательные учреждения и учебные лаборатории.
- Радиолюбительские мастерские и инженерные студии.

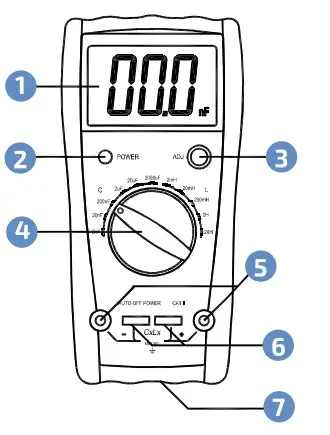

Внешний вид МЕГЕОН 14480
- ЖК-дисплей — отображение результатов измерения,
единиц измерения и индикатора разряженной батареи - Кнопка "Power" — включение и выключение прибора
- Регулятор установки нуля "ADJ" для установки нуля
при измерении ёмкости в диапазоне 2 нФ - Поворотный переключатель выбора типа и диапазона измерений
- Входные гнёзда для подключения измерительных щупов
- Гнездо для подключения выводов измеряемых компонентов
- Крышка батарейного отсека
Технические характеристики тестера индуктивности и емкости МЕГЕОН 14480
| Характеристики | Значения |
|---|---|
| Измерение емкости | |
| Диапазон |
2 нФ; 20 нФ; 200 нФ; 2 мкФ; 20 мкФ; 2000 мкФ |
| Точность |
± (2,0% + 5 единиц младшего разряда); ± (5,0% + 5 единиц младшего разряда) в диапазоне 2000 мкФ |
| Разрешение |
1 пФ в диапазоне 2 нФ; 10 пФ в диапазоне 20 нФ; 100 пФ в диапазоне 200 нФ; 1 нФ в диапазоне 2 мкФ; 10 нФ в диапазоне 20 мкФ; 1 мкФ в диапазоне 2000 мкФ |
| Измерение индуктивности | |
| Диапазон |
2 мГн; 20 мГн; 200 мГн; 2 Гн; 20 Гн |
| Точность |
± (2,0% + 5 единиц младшего разряда) в диапазоне 2 мГн-200 мГн; ± (5,0% + 5 единиц младшего разряда) в диапазоне 2 Гн-20 Гн |
| Разрешение |
1 мкГн в диапазоне 2 мГн; 10 мкГн в диапазоне 20 мГн; 100 мкГн в диапазоне 200 мГн; 1 мГн в диапазоне 2 Гн; 10 мГн в диапазоне 20 Гн |
| Общие характеристики | |
| Максимальное отображаемое значение | 1999 |
| Индикация | Индикатор разряда батареи, индикация превышения диапазона |
| Установка нуля | На диапазоне 2 нФ |
| Источник питания | Батарея 9В тип 6F22 (крона) |
| Время работы от одной батареи | До 150 ч |
| Условия эксплуатации | 0 ... +40°С, относительная влажность не более 80% |
| Условия хранения | -20 ... +60°С, относительная влажность не более 80% |
| Габаритные размеры (с защитным холстером) | 190 × 93 × 45 мм |
| Масса | 340 г |
Комплект поставки цифрового LC-измерителя МЕГЕОН 14480
- Измеритель LC МЕГЕОН 14480
- Щупы с зажимами "крокодил" (красный и черный)
- Защитный холдер
- Руководство пользователя и паспорт
