RGK RC-10 измеритель SMD компонентов
Измеритель SMD компонентов RGK RC-10 - компактный и точный инструмент для оперативной диагностики электронных компонентов, сочетающий функциональность профессионального оборудования и удобство, востребованное радиолюбителями.
Измеритель SMD компонентов RGK RC-10 - компактный и точный инструмент для оперативной диагностики электронных компонентов, сочетающий функциональность профессионального оборудования и удобство, востребованное радиолюбителями. RLC тестер RGK RC-10 помогает быстро определять исправность и параметры элементов, обеспечивая стабильные результаты даже при работе в условиях ограниченного пространства. Благодаря продуманной конструкции и расширенным режимам измерений, прибор остаётся универсальным решением для сервисных центров, мастерских и мобильных выездных работ.
Конструкция RGK RC10 предусматривает два удобных формата работы. Для SMD-деталей используется пинцетный захват, обеспечивающий точный контакт даже с миниатюрными корпусами. Для труднодоступных участков доступны комплектные щупы - их штекеры устанавливаются в проушины наконечников, позволяя пользоваться устройством как компактным мультиметром. Поворотный механизм на 180° облегчает смену полярности, что особенно полезно при проверке диодов, стабилитронов и светодиодов.
SMD тестер RGK RC-10 поддерживает ключевые измерительные режимы: прозвонку, определение сопротивления и ёмкости, тестирование полупроводниковых элементов, а также оценку состояния батареек. Дополнительный режим REL позволяет выполнять относительные измерения, снижая влияние внешних помех и повышая точность результатов, что особенно важно при анализе малых номиналов.
Области применения измерителя RGK RC-10
- Ремонт электроники.
- Диагностика печатных плат.
- Радиолюбительские сборки.
- Проверка компонентов на складах и в приёмке.
- Сервисные центры.
- Образовательные лаборатории.

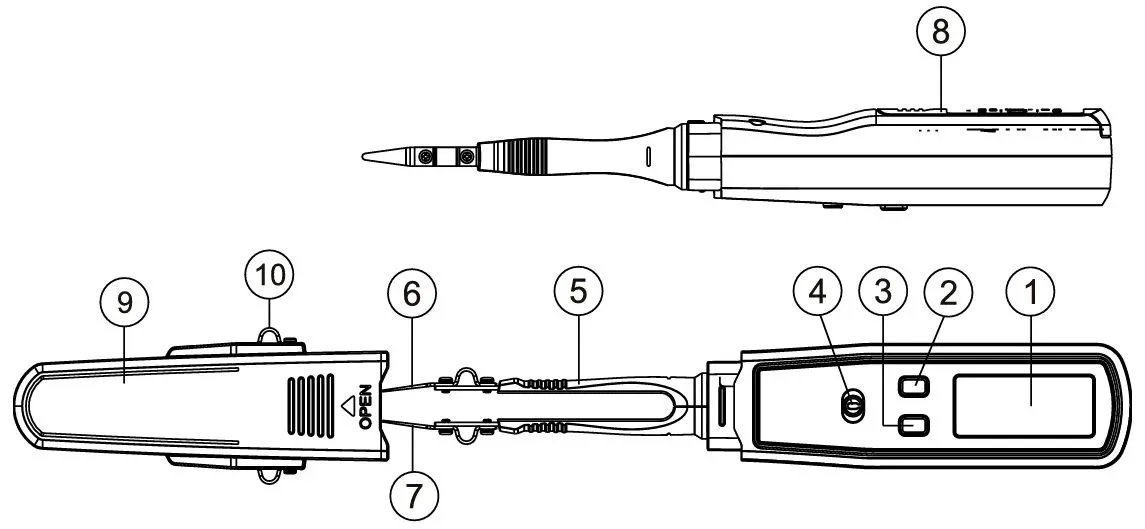

Внешний вид и элементы управления измерителя RGK RC-10
- Дисплей
- Функциональная кнопка (REL)
- Функциональная кнопка (SELECT)
- Кнопка переключения режима
- Место удерживания прибора
- Тестовый щуп (+)
- Тестовый щуп (-)
- Крышка батарейного отсека
- Защитный кожух щупов
- Запасные наконечники

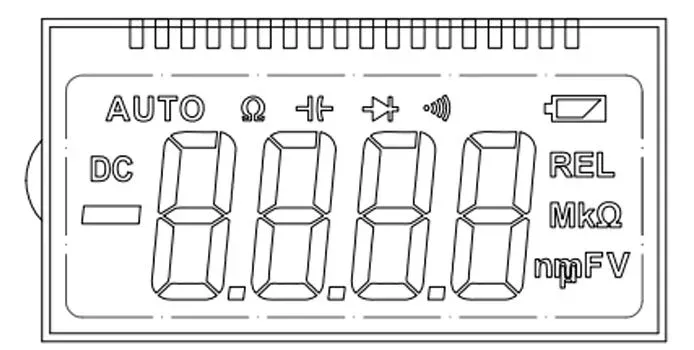

Индикация экрана измерителя RGK RC-10
— - Отрицательное значение
DC - Постоянное напряжение
AUTO - Автоопределение предела
Ω - Режим измерения сопротивления
- Режим измерения емкости
- Диод
- Проверка проводимости
- Низкий заряд батареи
REL - Относительные измерения
MkΩ - Cопротивление (Ом, KОм, MОм)
μF, mF - Емкость (нФ, мкФ, мФ )
V - Напряжение
Технические характеристики
| Диапазон измерения | Разрешение | Погрешность |
|---|---|---|
| Измерение постоянного напряжения | ||
| 36 В | 0,1 В | ± (1,5% + 5 е.м.р.) |
| Измерение сопротивления | ||
| 300 Ом | 0,1 Ом | ± (1,5% + 5 е.м.р.) |
| 3 кОм | 1 Ом | |
| 30 кОм | 10 Ом | |
| 300 кОм | 100 | |
| 3 МОм | 1 кОм | |
| 30 МОм | 10 кОм | ± (2% + 5 е.м.р.) |
| Измерение емкости | ||
| 3 нФ | 1 пФ | ± (3% + 50 е.м.р.) |
| 30 нФ | 10 пФ | ± (2,5% + 10 е.м.р.) |
| 300 нФ | 100 пФ | |
| 3 мкФ | 1 нФ | |
| 30 мкФ | 10 нФ | |
| 300 мкФ | 100 нФ | ± (5% + 5 е.м.р.) |
| 3 мФ | 1 мкФ | не нормируется |
| 30 мФ | 10 мкФ | |
| Проверка целостности, проверка диода, светодиода | ||
| Режим "Проверка диодов | напряжение открытой цепи: 3.0В, ток: 2мА | |
| Режим "Проверка проводимости" | порог срабатывания: 30 Ом | |
| Режим "Проверка полупроводников или светодиодов | напряжение: около 21В; ток: около 1 мА | |
| Общие технические характеристики | ||
| Разрядность шкалы дисплея | 3000 | |
| Индикация перегрузки | "OL" | |
| Индикатор низкого заряда батареи | Да | |
| Питание | 1.5В (тип AAA), 2 шт. | |
| Автоматическое выключение питания | через 10 минут | |
| Рабочая температура и влажность | 0°С ... +40°С, <80 % | |
| Температура и влажность хранения | -10°С ... +50°С, <70 % | |
| Рабочая высота над уровнем моря, м | до 2000 | |
| Габаритные размеры, мм | 204 x 33 x 25 | |
| Масса нетто, кг | 0.08 | |
Комплект поставки
- Измеритель smd компонентов RGK RC-10
- Тестовые провода
- Запасные наконечники (2 шт.)
- Батарея 1.5 В (AAA) (2 шт.)
- Руководство по эксплуатации
