RGK RC-12 измеритель SMD компонентов
Измеритель RGK RC-12 - это современный компактный прибор для оперативной диагностики электронных компонентов, созданный для радиомонтажников, инженеров сервисных центров и радиолюбителей, которым важны точность, мобильность и удобство при работе с SMD-элементами.
Измеритель RGK RC-12 - это современный компактный прибор для оперативной диагностики электронных компонентов, созданный для радиомонтажников, инженеров сервисных центров и радиолюбителей, которым важны точность, мобильность и удобство при работе с SMD-элементами. SMD тестер RGK RC-12 сочетает функциональность настольного мультиметра и удобство пинцетного инструмента, позволяя выполнять проверку деталей прямо на плате и в условиях ограниченного пространства.
Ключевым отличием устройства от младшей модели RC-10 является расширенный функционал: измеритель RGK RC-12 поддерживает контроль напряжения постоянного тока до 36 В, оснащён автоматическим сканированием входного сигнала и способен сам выбирать необходимый режим. Это значительно ускоряет работу - достаточно коснуться компонентом пинцета, и прибор определит, что именно подключено: резистор, конденсатор или диод. При этом тестирование батареек, доступное в RC-10, в данной модели отсутствует, что подчёркивает её специализацию именно под SMD-задачи.
RGK RC12 поддерживает полный набор режимов, необходимых для диагностики радиоэлементов: измерение DC-напряжения, прозвонку, тест диодов, стабилитронов и светодиодов, определение сопротивления и ёмкости. Функция относительных измерений REL помогает точнее анализировать параметры, исключая влияние внешних факторов или длины проводов.
Для удобства использования RLC тестер RGK RC-12 оснащён двумя форматами подключения: встроенным пинцетом и комплектными щупами. Поворотная конструкция наконечников на 180° упрощает доступ к компонентам в труднодоступных местах - особенно на плотных платах, в корпусах приборов и при выездной работе. Благодаря массе около 80 г и компактному корпусу тестер легко помещается в кармане или инструментальном чехле, не утяжеляя комплект оборудования.
Автоматическое отключение через 10 минут экономит заряд батареи, а автоматическое определение сигнала сокращает время диагностики и снижает вероятность ошибки при выборе режима. Это делает измеритель RGK RC-12 универсальным инструментом для быстрого и уверенного анализа электронных цепей.
Области применения измерителя RGK RC-12
- Сборка и наладка радиоаппаратуры.
- Диагностика светодиодов и диодов.
- Работа в сервисных центрах.
- Учебные лаборатории по электронике.

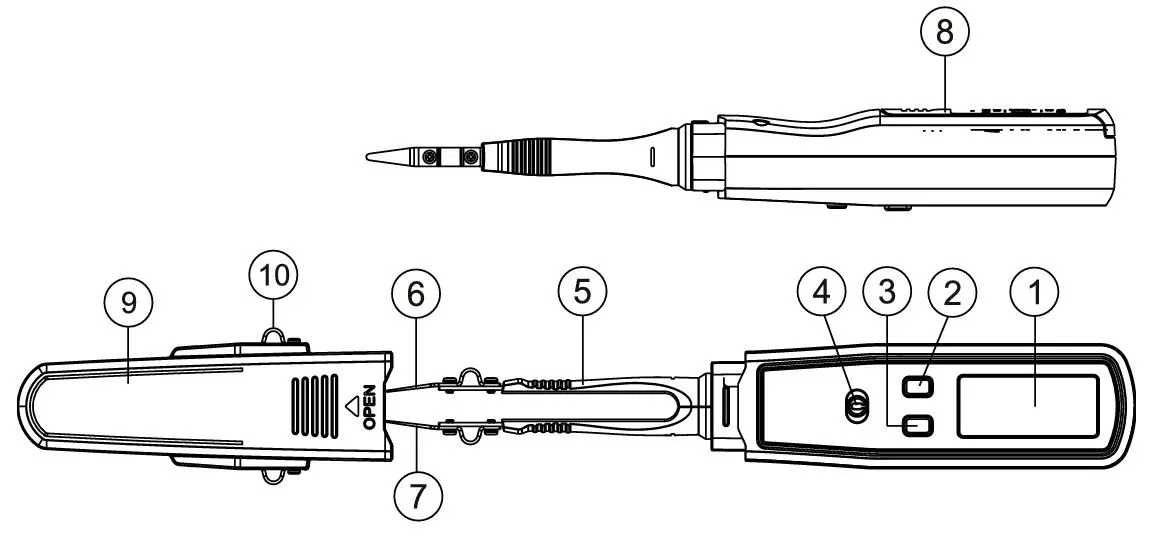

Внешний вид и элементы управления измерителя RGK RC-12
- Дисплей
- Функциональная кнопка (REL)
- Функциональная кнопка (SELECT)
- Кнопка переключения режима
- Место удерживания прибора
- Тестовый щуп (+)
- Тестовый щуп (-)
- Крышка батарейного отсека
- Защитный кожух щупов
- Запасные наконечники

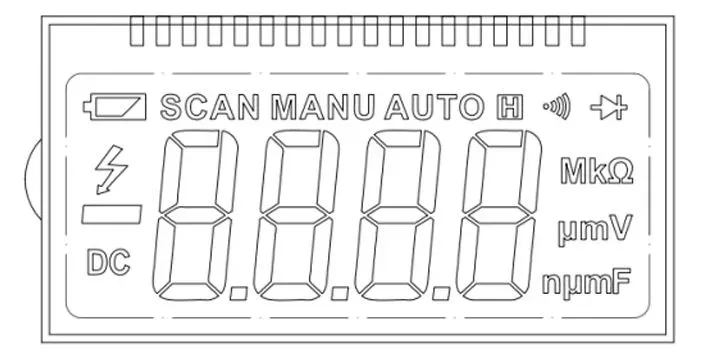

Индикация экрана измерителя RGK RC-12
DC - Постоянное напряжение
— - Отрицательное значение
- Низкий заряд батареи
SCAN - Автосканирование
AUTO/MANU - Автоопределение предела
- Удержание данных
- Проверка проводимости
- Диод
Ω, kΩ,MkΩ - Cопротивление (Ом, KОм, MОм)
nF, μF, mF - Емкость (нФ, мкФ, мФ )
mV, V - Напряжение постоянного тока (DC)
Технические характеристики
| Параметры | Значения | |
|---|---|---|
| Измерение постоянного напряжения | ||
| Диапазон измерения | Разрешение | Погрешность |
| 36 В | 0,1 В | ± (1,5% + 5 е.м.р.) |
| Измерение сопротивления | ||
| Диапазон измерения | Разрешение | Погрешность |
| 300 Ом | 0,1 Ом | ± (1,5% + 5 е.м.р.) |
| 3 кОм | 1 Ом | |
| 30 кОм | 10 Ом | |
| 300 кОм | 100 | |
| 3 МОм | 1 кОм | |
| 30 МОм | 10 кОм | ± (2% + 5 е.м.р.) |
| Измерение емкости | ||
| Диапазон измерения | Разрешение | Погрешность |
| 3 нФ | 1 пФ | ± (3% + 50 е.м.р.) |
| 30 нФ | 10 пФ | ± (2,5% + 10 е.м.р.) |
| 300 нФ | 100 пФ | |
| 3 мкФ | 1 нФ | |
| 30 мкФ | 10 нФ | |
| 300 мкФ | 100 нФ | ± (5% + 5 е.м.р.) |
| 3 мФ | 1 мкФ | не нормируется |
| 30 мФ | 10 мкФ | |
| Общие технические характеристики | ||
| Разрядность шкалы дисплея | 3000 | |
| Индикация перегрузки | "OL" | |
| Индикатор низкого заряда батареи | Да | |
| Питание | 1.5В (тип AAA), 2 шт. | |
| Автоматическое выключение питания | через 10 минут | |
| Рабочая температура и влажность | 0°С ... +40°С, <80 % | |
| Температура и влажность хранения | -10°С ... +50°С, <70 % | |
| Рабочая высота над уровнем моря, м | до 2000 | |
| Габаритные размеры, мм | 204 x 33 x 25 | |
| Масса нетто, кг | 0.08 | |
Комплект поставки
- Измеритель smd компонентов RGK RC-12
- Тестовые провода
- Запасные наконечники (2 шт.)
- Батарея 1.5 В (AAA) (2 шт.)
- Руководство по эксплуатации
