RGK DM-15 мультиметр цифровой
Цифровой мультиметр RGK DM-15 (арт. 755153) - это современный многофункциональный прибор для точных измерений электрических параметров как в бытовых, так и в профессиональных условиях.
Цифровой мультиметр RGK DM-15 (с поверкой - арт. 721494, без поверки - арт. 755153) - это современный многофункциональный прибор для точных измерений электрических параметров как в бытовых, так и в профессиональных условиях. Мультиметр RGK DM-15 выделяется ярким дисплеем и удобной кнопочной панелью, что обеспечивает наглядное отображение результатов и комфортное управление даже в ограниченном пространстве. Компактные размеры делают его идеальным для полевых замеров, а широкий набор функций позволяет решать разнообразные задачи - от проверки напряжения и сопротивления до диагностики радиоэлектронных схем.
Технология True RMS
Цифровой мультиметр RGK DM-15 оснащён технологией True RMS, которая гарантирует корректные измерения переменного тока и напряжения даже при нестандартной форме сигнала и наличии нелинейных искажений. Эта возможность особенно ценна для электриков, инженеров и радиолюбителей при работе с импульсными источниками питания, электронными схемами с плавающим напряжением и другими сложными объектами.
Функция автоматического сканирования
Мультиметр RGK DM-15 способен самостоятельно определять режим измерения: напряжение, сопротивление или прозвонку, исходя из подключённого элемента. Например, при подключении щупов к резистору прибор автоматически отобразит сопротивление. Такая интеллектуальная функция экономит время при серийных измерениях и упрощает работу специалистов, которым важна скорость и точность результатов.
Тестирование электронных компонентов
Цифровой мультиметр RGK DM15 включает режимы проверки диодов и измерения ёмкости конденсаторов. Эти функции незаменимы как в сервисных центрах, так и в радиолюбительских проектах, позволяя оперативно выявлять неисправные элементы и контролировать их состояние.
Режимы NCV и LIVE
Благодаря встроенному датчику в верхней части корпуса, мультиметр RGK DM-15 способен бесконтактно определять наличие напряжения в проводах и розетках, сигнализируя светодиодной индикацией. Режим LIVE (искатель фазы) используется с щупами и позволяет быстро различать фазный и нулевой проводник, что особенно удобно при монтаже и ремонте электрооборудования.
Функция HOLD
Кнопка HOLD фиксирует текущие показания на дисплее мультиметра RGK DM-15, облегчая их запись и документирование в труднодоступных местах или в ситуациях, когда мгновенно считать данные невозможно.
Надёжность и безопасность
Цифровой мультиметр RGK DM-15 соответствует стандарту электробезопасности CAT III 600 В, что обеспечивает безопасное использование при работе с коммутационным оборудованием, системами освещения, электродвигателями и другими электроустановками.
Мультиметр RGK DM-15 внесён в Госреестр средств измерений РФ под № 81409-21.
Области применения цифрового мультиметра RGK DM-15
- Измерение напряжения и силы тока в бытовых и промышленных сетях;
- Диагностика и обслуживание электрических щитов и распределительных систем;
- Контроль работы электродвигателей и генераторов;
- Тестирование радиоэлектронной аппаратуры и схем;
- Проверка состояния кабелей, проводки и розеток;
- Контроль ёмкости конденсаторов и проверка диодов;
- Полевая работа и замеры в труднодоступных местах;
- Монтаж, ремонт и сервисное обслуживание электроустановок.

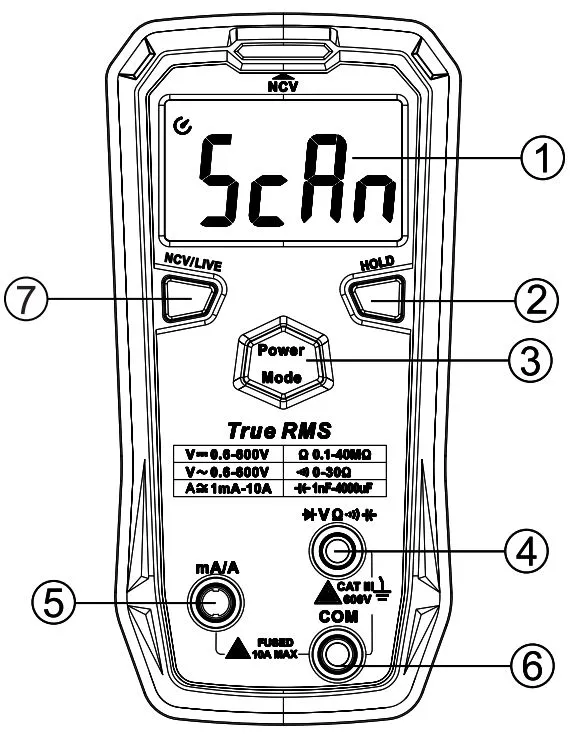

Индикация и элементы управления RGK DM-15
- Дисплей
- Кнопка HOLD
- Кнопка Включения/Выключения и выбора типа измерения.
- Гнездо , V, Ω, ,
- Гнездо mA/A
- Гнездо COM
- Кнопка NCV/Live
Дисплей
Режим фиксации показаний на дисплее- Индикатор отрицательного значения
- AC/DC Индикаторы переменного и постоянного сигнала, соответственно
- Высокое напряжение
- Индикатор разряженной батареи
- Auto Индикатор режима автоматического выбора предела измерения
- Индикатор режима проверки диодов
- Индикатор режима прозвонки электрических цепей
- Режим относительных измерений
- Ω, kΩ, MΩ Единицы измерения сопротивления: Ом, кОм, МОм
- V Единицы измерения напряжения: В
- mA, A Единицы измерения тока: мА, А
- nF, μF Единицы измерения ёмкости: нФ, мкФ
- (EF)NCV Бесконтактное обнаружение напряжения
- Индикатор автоматического отключения
Режим фиксации показаний на дисплее
Индикатор отрицательного значения
Высокое напряжение
Индикатор разряженной батареи
Индикатор режима проверки диодов
Индикатор режима прозвонки электрических цепей
Режим относительных измерений
Индикатор автоматического отключенияТехнические характеристики
| Параметры | Значения |
|---|---|
| Постоянное напряжение, В | 4 - 600 |
| Переменное напряжение, В | 4 - 600 |
| Измерение сопротивления | 400 Ом - 40 МОм |
| Емкость | 4,000 нФ - 4000 мкФ |
| Постоянный ток | 999,9 мА - 10 А |
| Переменный ток | 999,9 мА - 10 А |
| Максимальное отображаемое значение дисплея | 4099 |
| Индикация перегрузки | OL |
| Защита на входе мА/А | предохранитель F 10 А Н, 600 В, (6х25 мм) |
| Выбор диапазона | автоматический |
| Температура окружающего воздуха | от +18°С до +28°С |
| Относительная влажность | от 30% до 80% |
| Рабочие условия измерений | 80% при температуре от 0°С до +50 °С |
| Температура хранения | от -20°С до +50°С |
| Влажность хранения | до 80% |
| Рабочая высота над уровнем моря, м | до 2000 |
| Класс защиты от перенапряжения | САТ III 600 В |
| Напряжение постоянного тока, В | 3 |
| Источник питания | 2 батареи ААА, 1,5 В |
| Габаритные размеры, мм | 130 х 65 х 28 |
| Масса нетто, кг | 0.113 |
Работа с цифровым мультиметром RGK DM-15

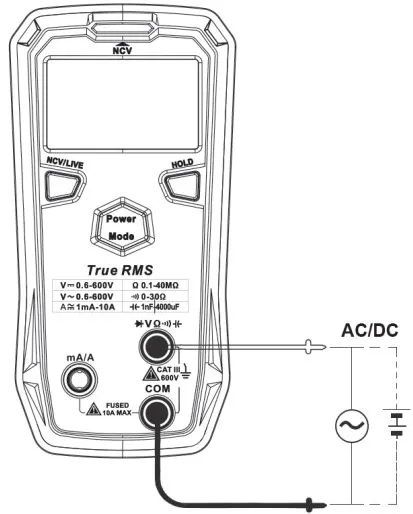

Измерение переменного и постоянного напряжения
- Включите прибор, нажав кнопку POWER/MODE. Устройство автоматически перейдёт в режим определения типа измерения (SCAN).
При необходимости выберите режим измерения переменного или постоянного напряжения, последовательно нажимая кнопку MODE. - Подключите измерительные щупы: красный — в гнездо /V/Ω,, чёрный — в гнездо COM.
- Подсоедините мультиметр параллельно измеряемой нагрузке. Значение напряжения будет отображено на дисплее прибора.
чёрный — в гнездо COM.
Запрещается подавать на вход напряжение выше 600 В (среднеквадратичное значение), поскольку это может привести к повреждению мультиметра.
При измерении высоких напряжений необходимо избегать поражения электрическим током.

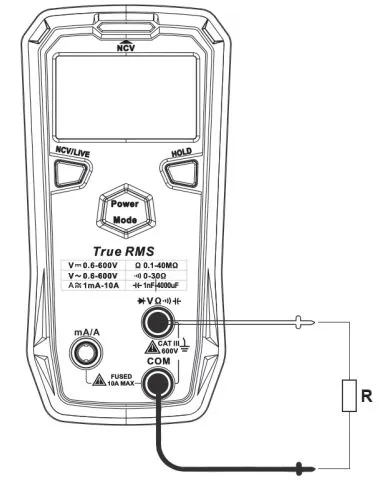

Измерение сопротивления
- Включите прибор нажав кнопку POWER/MODE, прибор перейдет в автоматический режим определения типа измерения
(SCAN) или нажатием кнопки MODE переведите прибор в режим измерения сопротивления. - Вставьте красный измерительный провод в гнездо /V/Ω,, ; чёрный в гнездо COM.
- Подсоедините мультиметр параллельно к обследуемой нагрузке и на экране отобразится результат измерения сопротивления.
Перед измерением сопротивления, включенного в цепь, для обеспечения точности измерения необходимо отключить все возможные источники в этой цепи и разрядить все конденсаторы от остаточных зарядов.
Для стабилизации показания на дисплее при измерении высоких сопротивлений может потребоваться несколько секунд, что в данном случае нормально.
С помощью функции измерения сопротивления допускается проводить проверку встроенных предохранителей.
При работе в режиме измерения сопротивления не допускается подавать на входы мультиметра постоянное напряжение выше 60 В и переменное напряжение выше 30 В.
Прозвонка электрических цепей
- Включите прибор нажав кнопку POWER/MODE, прибор перейдет в автоматический режим определения типа измерения (SCAN)
или нажатием кнопки MODE переведите прибор в режим прозвонки электрической цепи, на экране отобразится символ . - Вставьте красный измерительный провод в гнездо /V/Ω,,; чёрный в гнездо COM.
- Подсоедините мультиметр параллельно к обследуемой электрической цепи.
Если сопротивление цепи не превышает 30 Ом, цепь считается целостной, и прибор подает непрерывный звуковой сигнал.
Если сопротивление 50 Ом или более, цепь считается поврежденной и звуковой сигнал отсутствует.
Для обеспечения правильного результата перед прозвонкой цепи необходимо отключить в ней напряжение и разрядить все конденсаторы от остаточных зарядов.
Во избежание получения травм в режиме прозвонки цепей не допускается подавать на входы мультиметра постоянное напряжение выше 60 В и переменное напряжение выше 30 В.

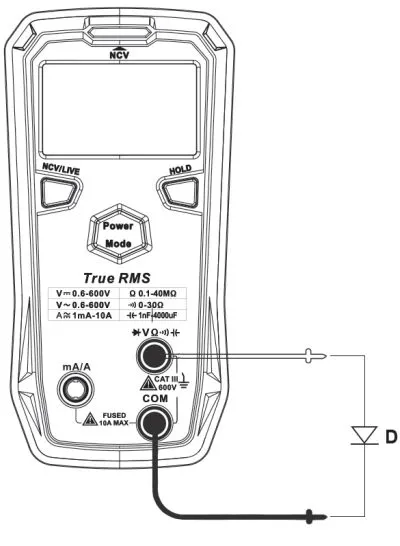

Проверка диодов
-
Включите прибор, нажав кнопку POWER/MODE. Кнопкой MODE выберите режим проверки диодов — на дисплее появится соответствующий символ .
-
Подключите измерительные щупы: красный — в гнездо /V/Ω//, чёрный — в гнездо COM.
Полярность: красный щуп — «+», чёрный — «−». - Подсоедините щупы к проверяемому диоду.
Если цепь разомкнута или диод подключён в обратной полярности, на дисплее отображается «OL».
Нормальное падение напряжения на кремниевом p-n переходе составляет примерно 500–800 мВ.
Перед проверкой диода, установленного в цепи, необходимо отключить питание и разрядить все конденсаторы.
Тестовое напряжение при проверке диодов — около 3,2 В.
Во избежание повреждения прибора и риска травм запрещается подавать на входы мультиметра напряжение выше 60 В (постоянное) и 30 В (переменное).
Измерение ёмкости
- Включите прибор нажав кнопку POWER/MODE, нажатием кнопки MODE переведите прибор в режим измерения емкости, на экране отобразится символ .
- Вставьте красный измерительный провод в гнездо /V/Ω//; чёрный в гнездо COM.
- Подсоедините мультиметр параллельно к измеряемому конденсатору. На дисплее отобразится измеренное значение емкости.
При работе в данном режиме без подключённого конденсатора на дисплее отображается фиксированное значение, соответствующее собственной (внутренней) ёмкости мультиметра.
При измерении малых ёмкостей для повышения точности это значение рекомендуется вычитать из полученного результата.
- Если конденсатор закорочен или его ёмкость превышает предел измерений прибора, на дисплее появляется индикация «OL».
- При измерении конденсаторов большой ёмкости стабилизация показаний может занимать несколько секунд.
- Во избежание повреждения прибора и риска травм перед началом измерений необходимо полностью разрядить конденсатор. Это особенно важно для элементов, рассчитанных на высокое напряжение.
Измерение силы переменного и постоянного тока
Подключите мультиметр последовательно в разрыв измеряемой цепи.
При измерении переменного тока на дисплее отображается действующее значение (True RMS).
Перед подключением прибора обязательно обесточьте цепь.
- Убедитесь, что выбран корректный режим измерения и измерительные провода подключены в соответствующие входные гнёзда.
- Входное гнездо mA/A защищено предохранителем. Не допускается параллельное подключение мультиметра к цепи, особенно
к розеткам и источникам питания — это может привести к повреждению прибора и травмам. - В целях безопасности при измерении токов свыше 5 А продолжительность непрерывного измерения
не должна превышать 10 секунд, при этом пауза между измерениями должна составлять не менее 15 минут.

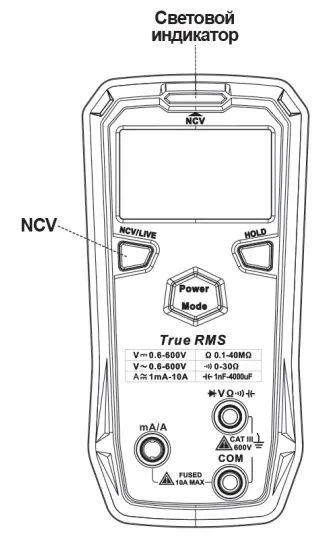

Бесконтактное обнаружение переменного напряжения
Для определения наличия переменного напряжения или электромагнитного поля поднесите верхнюю часть корпуса мультиметра к обследуемому объекту.
Уровень обнаруженного сигнала отображается на аналоговой шкале:
- При уровне ниже порогового на дисплее отображается «EF».
- При превышении порогового значения на дисплее появляются символы «-», количество которых (до «- - - -») увеличивается по мере роста напряжения.
Индикация сопровождается звуковыми сигналами различной частоты в зависимости от уровня напряжения:
- при низком уровне — световой индикатор горит зелёным;
- при высоком уровне — красным.

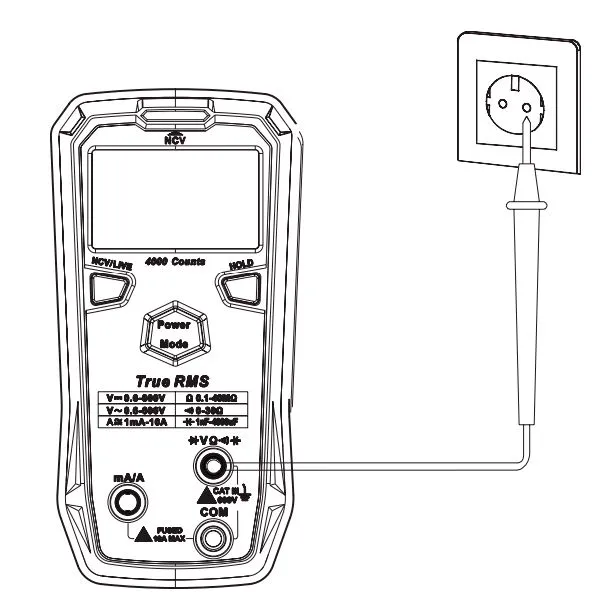

Определение фазного и нулевого проводника
Включите прибор, нажав кнопку POWER/MODE. Для активации режима определения фазного и нулевого проводника нажмите кнопку NCV/LIVE — на дисплее появится индикация «AC».
Подключите красный щуп в гнездо V/Ω. Чёрный щуп извлеките из гнезда COM.
Коснитесь красным щупом одного из контактов розетки:
- если прибор не подаёт сигналов — это нулевой проводник;
- если на дисплее появляется индикация «LIVE», сопровождаемая звуковым сигналом и включением красного светового индикатора — это фазный проводник.
Комплект поставки
- Мультиметр RGK DM-15
- Кабель измерительный с пробниками (2 шт.)
- Батарея питания ААА (2 шт.)
- Руководство по эксплуатации
