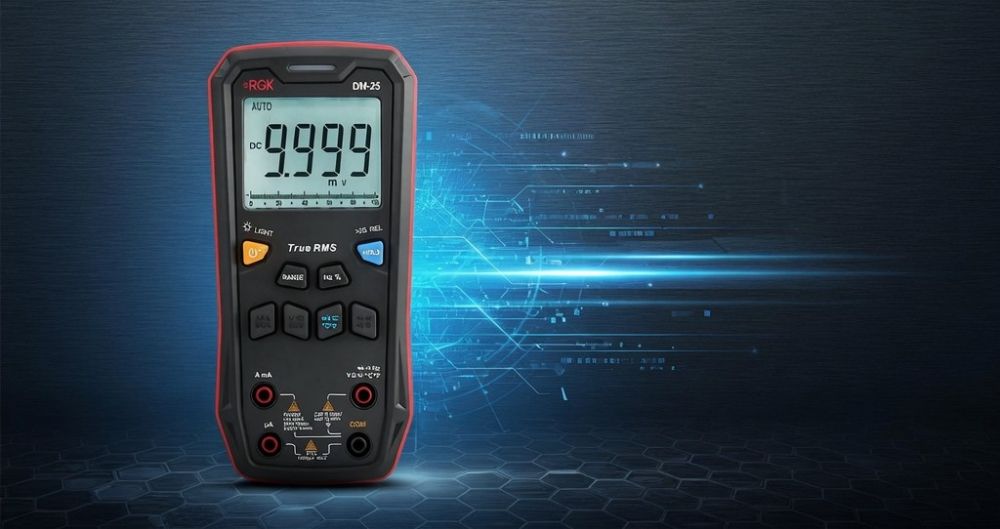

RGK DM-25 мультиметр цифровой

Цифровой мультиметр RGK DM-25 с поверкой (арт. 721463, без поверки - арт. 755160) - это универсальный измерительный инструмент, разработанный для специалистов, которым необходима стабильная точность, достоверность данных и уверенная работа в самых разных условиях. Прибор сочетает широкий набор функций, продуманную эргономику и высокую надёжность измерений, что делает его оптимальным выбором для сервисных инженеров, электротехников, мастеров по обслуживанию оборудования и тех, кто ценит профессиональный подход к диагностике.

Мультиметр RGK DM-25 выделяется расширенным функционалом, позволяющим получать корректные результаты даже при работе со сложными нелинейными нагрузками. Благодаря технологии True RMS устройство точно фиксирует параметры переменного тока и напряжения без искажений, а встроенный режим измерения температуры расширяет сферу применения прибора - от бытовой диагностики до технического обслуживания промышленного оборудования. Дополнительное удобство обеспечивает режим REL, позволяющий быстро вычитать фоновое значение и анализировать динамику изменений.

Цифровой мультиметр RGK DM25 также поддерживает тестирование компонентов, что помогает ускорить поиск неисправностей в цепях и модулях. Возможность измерения коэффициента заполнения делает устройство полезным при работе с импульсными сигналами и источниками питания. Функция NCV обеспечивает бесконтактное определение наличия напряжения, позволяя безопасно проверить участок цепи перед началом работ.

Прибор создан с акцентом на удобство и долгий срок службы. Эргономичный корпус мультиметра RGK DM-25 с продуманным расположением элементов управления делает работу комфортной даже при частых измерениях. Яркий дисплей обеспечивает чёткое отображение данных, а встроенная защита по категории CAT III 600 В повышает безопасность при диагностике объектов распределения электроэнергии.
RGK DM-25 зарегистрирован в государственном реестре средств измерения Российской Федерации под № 81409-21. Межповерочный интервал: 2 года. Мультиметр поставляется с прохождением процедуры первичной поверки и внесением результатов в информационную систему (ФГИС) «Аршин».

Области применения цифрового мультиметра RGK DM-25

• обслуживание и диагностика электрооборудования;
• работа в сервисных и ремонтных подразделениях;
• электромонтажные и наладочные работы;
• проверка цепей и компонентов в лабораторных условиях;
• контроль параметров в промышленности и энергетике.

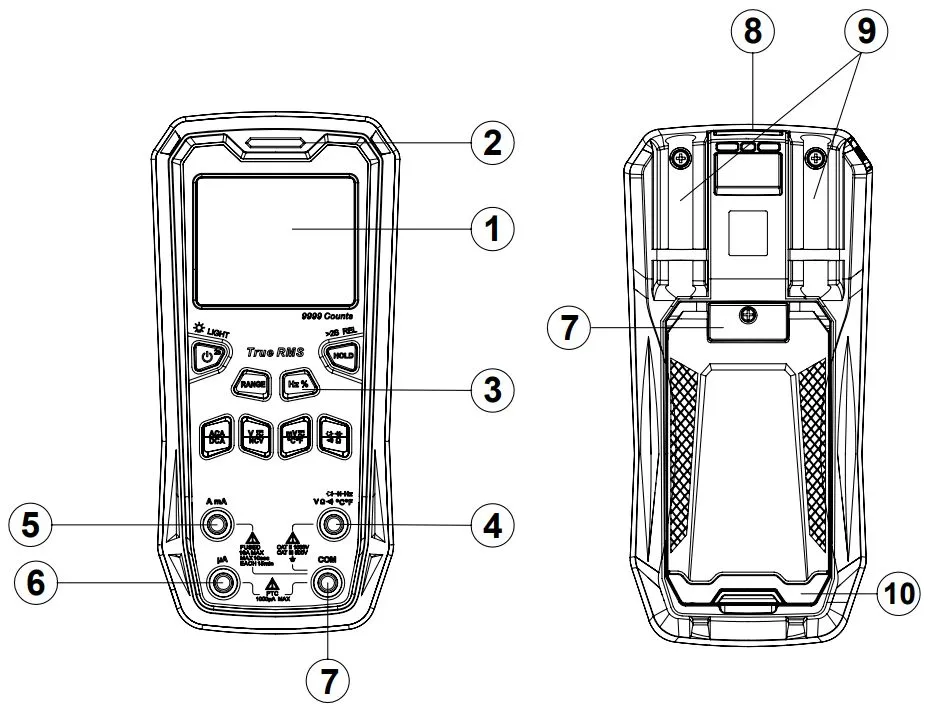

Индикация и элементы управления RGK DM-25

1. Дисплей
2. Световой и акустический индикатор наличия переменного напряжения
3. Функциональные кнопки
4. Гнездо , , Hz, V, Ω, , °С, °F
5. Гнездо мA/A
6. Гнездо мкA
7. Гнездо COM
8. Место для крепления подвеса
9. Места для крепления пробников
10. Подставка

•  Режим фиксации показаний на дисплее
•  Индикатор отрицательного значения
• AC/DC Индикаторы переменного и постоянного сигнала, соответственно
•  Высокое напряжение
• Индикатор разряженной батареи
• AUTO RANGE Индикатор режима автоматического выбора предела измерения
•  Индикатор режима проверки диодов
•  Индикатор режима прозвонки электрических цепей
•  Режим относительных измерений
• Ω, kΩ, MΩ Единицы измерения сопротивления: Ом, кОм, МОм
• T- RMS Истинные среднеквадратичные значения
• % Единица измерения коэффициента заполнения
• mV, V Единицы измерения напряжения: мВ, В
• μF, mA, A Единицы измерения тока: мкА, мА, А
• nF, μF, mF Единицы измерения ёмкости: нФ , мкФ, мФ
• Hz,kHz,MHz Единицы измерения частоты: Гц, кГц, MГц

Технические характеристики

Работа с цифровым мультиметром RGK DM-25

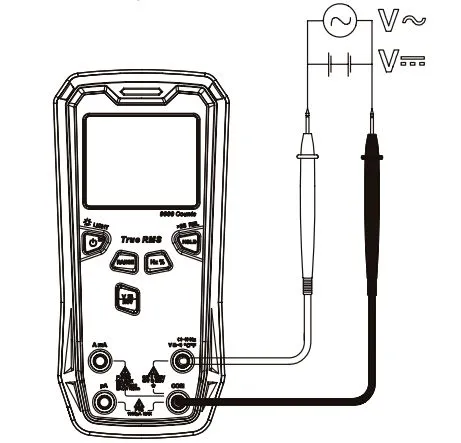

Измерение переменного и постоянного напряжения

Включите прибор, нажав кнопку POWER.
Подключите измерительные щупы: красный — в гнездо V/Hz/°C/°F, чёрный — в гнездо COM.
Выберите режим измерения напряжения, нажав кнопку V/NCV или mV/°C/°F — прибор автоматически перейдёт в режим измерения постоянного или переменного напряжения в зависимости от выбранного диапазона (мВ или В). Для переключения между переменным и постоянным напряжением нажмите кнопку повторно.
Подключите мультиметр параллельно измеряемому участку цепи. Результат измерения будет отображён на дисплее.
Следует учитывать, что входное сопротивление мультиметра составляет около 10 МОм. В цепях с высоким импедансом это может вызвать погрешность измерений. Как правило, ею можно пренебречь (около 0,1% и менее), если импеданс цепи не превышает 10 кОм.

• Не допускается подача на вход напряжения выше 1000 В (RMS), даже если прибор способен отображать такие значения — это может привести к его повреждению.
• При работе с высокими напряжениями соблюдайте меры электробезопасности во избежание поражения электрическим током.

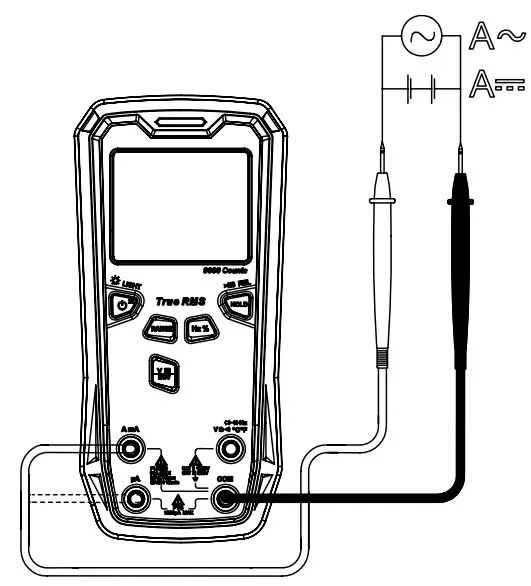

Измерение силы переменного и постоянного тока

Включите прибор, нажав кнопку POWER.
Подключите измерительные щупы: красный — в гнездо μA/mA или A (в зависимости от ожидаемого тока), чёрный — в гнездо COM.
После подключения щупов прибор автоматически перейдёт в режим измерения силы тока.
Для переключения между измерением переменного (AC) и постоянного (DC) тока используйте кнопку ACA/DCA.
Подключите мультиметр последовательно в разрыв измеряемой цепи. Значение тока будет отображено на дисплее.

Перед подключением прибора обязательно обесточьте цепь.

• Убедитесь, что выбран правильный диапазон и соответствующие входные гнёзда.
• Вход mA/A защищён предохранителем. Не допускается параллельное подключение мультиметра к цепи, особенно к источникам питания и розеткам — это может привести к повреждению прибора и травмам.
• При измерении токов свыше 5 А время непрерывного измерения не должно превышать 10 секунд, а интервал между измерениями должен быть не менее 15 минут.

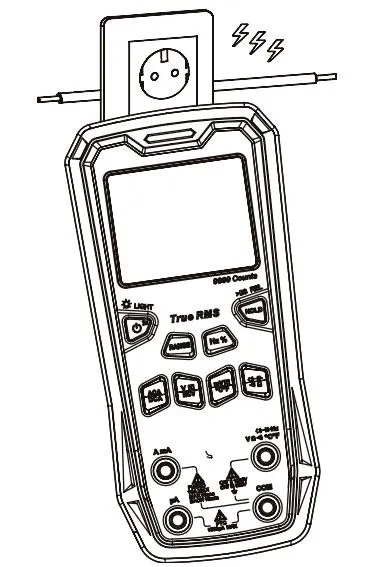

Бесконтактное обнаружение переменного напряжения

Для определения наличия переменного напряжения нажмите кнопку NCV, чтобы активировать режим бесконтактного обнаружения. Поднесите верхнюю часть корпуса мультиметра к проверяемому объекту.
Уровень напряжения отображается на аналоговой шкале и сопровождается световой и звуковой индикацией:

• При уровне ниже порогового на дисплее отображается «EF».
• При напряжении около 100 В появляется индикация «-», загорается зелёный светодиод и подаётся звуковой сигнал.
• При среднем уровне напряжения отображается «--», загорается жёлтый светодиод и включается звуковая индикация.
• При высоком уровне напряжения отображаются «---» или «- - - -», загорается красный светодиод и подаётся звуковой сигнал.

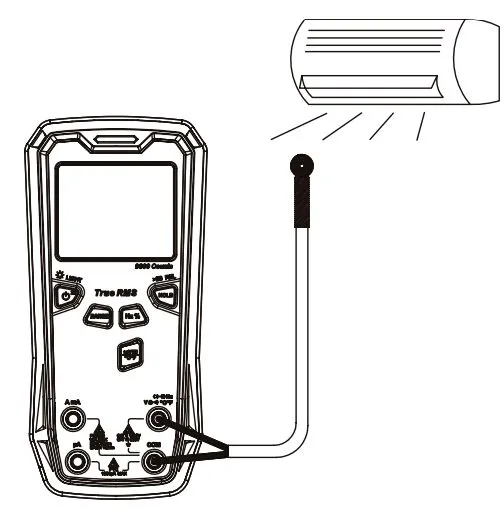

Измерение температуры

Включите прибор, нажав кнопку POWER. Для перехода в режим измерения температуры нажимайте кнопку mV/°C/°F до выбора требуемого режима.
Подключите температурный датчик (термопару) к гнёздам V/Hz/°C/°F и COM. После подключения на дисплее отобразится измеренная температура.
Основной цифровой индикатор показывает значение температуры в градусах Цельсия (°C), дополнительный — в градусах Фаренгейта (°F).

• Прибор поддерживает использование только термопар типа K (никель-хром / никель-кремний).
• После выбора режима измерения температуры на дисплее может отображаться «OL» — это нормальное состояние до подключения термопары.
• Для получения показаний подключите термопару типа K к мультиметру.
• Формула перевода: °F = 1,8 × °C + 32.
• Термопара, входящая в комплект, предназначена для измерений температур до 100 °C.

Комплект поставки

• Мультиметр RGK DM-25
• Кабель измерительный с пробниками (2 шт.)
• Батарея питания ААА (3 шт.)
• Термопара типа "К"
• Руководство по эксплуатации
